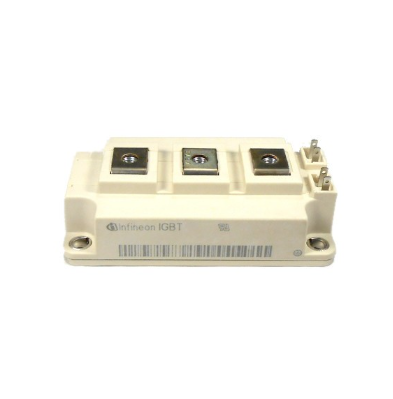

FF450R12KT4的参数

　　FF450R12KT4是英飞凌（Infineon）推出的一款高性能IGBT功率模块，属于EconoDUAL™系列，其参数设计充分体现了高电流承载能力、低损耗特性和优异的热性能。该模块采用1200V额定电压设计，额定电流为450A，适用于中高功率工业应用，如变频驱动器、电力逆变器以及新能源发电系统。

　　从电气参数来看，FF450R12KT4的集电极-发射极最大电压（Vce）为1200V，这意味着它可在较高直流母线电压下稳定工作。额定集电极电流（Ic）为450A，在合适的散热条件下能够持续输出高电流，满足高功率系统的负载要求。其脉冲电流（Icm）可达900A以上，用于应对瞬态电流冲击的工况。

　　在开关特性方面，FF450R12KT4采用英飞凌第4代IGBT芯片技术，具备低导通压降（典型值约为1.7V）和快速开关速度的特征，从而显著降低导通损耗和开关损耗，提升系统效率。其典型的开关频率范围为1kHz至15kHz，能够适应不同控制策略下的电力变换需求。模块还内置快恢复续流二极管，其反向恢复时间短、反向恢复电流小，进一步减小了系统的电磁干扰和功率损耗。

　　热特性方面，模块采用高效的金属底板结构，具有优异的导热性能。热阻（Rth(j-c)）典型值约为0.045K/W，确保在高电流运行时能够快速将热量传导至散热器，防止芯片过热。其工作结温范围（Tj）为-40℃至150℃，满足严苛的工业和环境要求。

　　在机械与封装方面，FF450R12KT4采用标准EconoDUAL™封装，尺寸约为62mm×108mm×30mm，具备高机械强度和优异的绝缘性能。**绝缘耐压（Visol）**可达2500V（AC，50Hz，1分钟），保证模块在高压系统中的安全隔离性。

　　FF450R12KT4的主要参数包括：额定电压1200V、额定电流450A、峰值电流900A、典型导通压降1.7V、热阻0.045K/W、工作温度范围-40℃至150℃、绝缘耐压2500V。凭借其高电流承载能力、低损耗和良好散热性能，该模块被广泛应用于工业电机驱动、UPS、逆变器以及风光储能系统中，是高效能电力电子设计的理想选择。

　　FF450R12KT4的工作原理

　　FF450R12KT4是一款基于绝缘栅双极型晶体管（IGBT）技术的高功率模块，其工作原理结合了MOSFET的高输入阻抗特性与BJT（双极型晶体管）的高电流承载能力，能够在中高电压和大电流条件下高效地进行电能开关与控制。该模块内部集成了多个IGBT芯片与快恢复二极管（FRED），形成半桥结构，适合构建逆变、电机驱动和DC-AC转换电路。

　　在工作过程中，FF450R12KT4的IGBT管相当于一个受控开关器件。其控制端（栅极）由外部驱动电路提供控制信号，当栅极与发射极之间的电压达到一定阈值时，IGBT导通，电流从集电极流向发射极，实现能量传输；当驱动信号撤销时，IGBT关断，电流通路被切断，从而完成电能的开关控制。通过高频率的导通与关断，模块能够实现交流与直流之间的转换或调制输出。

　　在反向电流路径上，模块内置的快恢复二极管（FWD）起到续流作用。当负载为感性器件（如电机绕组）时，电流在IGBT关断瞬间不会立即消失，二极管为电流提供通路，防止高电压反冲损坏器件。该二极管具有极短的反向恢复时间和低反向恢复电流，从而减少能量损耗并降低电磁干扰（EMI）。

　　FF450R12KT4采用英飞凌第4代IGBT技术，具备软开关特性，在开通和关断过程中电压、电流变化更平滑，显著降低了开关损耗与电磁噪声。同时，模块内部优化了结电容与导通压降，使其在高频工作条件下依然保持高效率和低发热量。

　　模块具有良好的热管理特性。其金属基板与陶瓷绝缘层结构有效提升了散热效率，配合外部散热器使用，可以保持芯片结温在安全范围内，从而保证长时间稳定运行。

　　FF450R12KT4的工作原理是通过IGBT控制实现高压电能的高效开关，并利用内置二极管进行能量回馈与电流续流。该模块在逆变器、电机控制器、UPS电源以及可再生能源系统中发挥关键作用，实现电能的变换与调制控制，是现代高效电力电子系统的重要核心元件。

　　FF450R12KT4的作用

　　FF450R12KT4是一款高性能IGBT（绝缘栅双极晶体管）功率模块，其主要作用是实现电能的高效转换与控制，在中高功率电子系统中承担关键的开关和功率调制任务。它广泛应用于工业变频器、电机驱动系统、光伏逆变器、UPS电源以及风能、轨道交通和电力传输设备等领域。

　　FF450R12KT4的核心作用是进行高压、大电流电能的开关控制。其内部集成的IGBT芯片能够在控制信号的驱动下快速导通和关断，实现对电能的精确调制和传输控制。例如，在变频器中，FF450R12KT4通过高频开关控制电机的输入频率和电压，从而实现电机的无级调速与高效驱动。

　　该模块在交流与直流电能转换中起关键作用。在光伏发电系统中，它用于将太阳能电池板输出的直流电转换为交流电并并入电网；在UPS系统中，它能将电池储能的直流电逆变为交流电，为负载提供不间断电力。通过高效率的开关特性，FF450R12KT4在这些应用中显著提升了能量利用率，减少了系统能耗和发热。

　　FF450R12KT4还具有功率放大与能量调节的作用。由于其可承受高达1200V的电压和450A的连续电流，它能在高功率系统中高效传输大量能量，并通过控制策略实现输出电压、电流或功率的精确调节。这对于要求高动态响应和高可靠性的工业驱动系统尤为重要。

　　在系统保护方面，FF450R12KT4的内置续流二极管可在感性负载工作时提供电流回路，防止电压尖峰损坏器件；其良好的热性能和绝缘设计使模块能够在高温、高压环境中安全稳定运行，从而提高整个电力系统的可靠性和寿命。

　　FF450R12KT4的主要作用包括高压电能开关控制、交流与直流电能转换、功率调节与放大、系统能效提升及电路保护。凭借其高电流承载能力、低损耗、高可靠性和优良的散热性能，FF450R12KT4成为现代工业自动化、新能源及高效电力电子系统中不可或缺的核心组件。

　　ff450r12kt4的特点

　　FF450R12KT4是Infineon公司推出的一款高性能IGBT功率模块，具有优异的电气性能与热特性，广泛应用于工业驱动、可再生能源系统以及高功率变换设备中。其主要特点体现在高效率、低损耗、可靠性强和封装结构优化等多个方面。

　　该模块采用IGBT4代技术，在导通损耗和开关损耗之间实现了出色的平衡。它的典型电流容量为450A，电压耐受值高达1200V，可在中高功率范围内保持稳定运行。由于使用了优化的沟槽栅结构设计，使得导通压降更低，功率损耗显著减少，从而提升了系统整体的能效水平。

　　FF450R12KT4具有优异的热性能。模块内部采用高效散热的DCP（Direct Copper Bonding）陶瓷基板结构，使热阻更低，热分布更均匀。该结构能有效降低温升，提高器件在高负载条件下的可靠性，延长使用寿命。同时，它支持NTC热敏电阻监控功能，方便系统实时监测温度变化，实现智能保护。

　　该模块的开关特性良好，具备较快的上升与下降沿时间，并支持软开关特性，能显著减少电磁干扰（EMI）。其短路耐受时间长、击穿电压高，使其在恶劣环境下仍能稳定工作。此外，模块具有出色的dv/dt耐受能力，保证了系统在高电压瞬变下的安全性。

　　FF450R12KT4的机械结构坚固可靠，采用标准化的EconoDUAL封装，便于安装、维护与并联扩展。模块的引脚布局与外壳结构符合行业标准，方便替换和系统集成。综上所述，FF450R12KT4以高效率、低损耗、优异热管理和高可靠性等特点，成为工业变频器、逆变器、电动车驱动系统等应用中的首选功率模块之一。

　　ff450r12kt4的应用

　　FF450R12KT4作为一款高性能的IGBT（绝缘栅双极型晶体管）模块，凭借其450A的高电流承载能力和1200V的耐压特性，在各类中高功率电能变换与控制系统中发挥着核心作用。它主要被应用于工业变频器、电动汽车逆变系统、可再生能源发电设备、轨道交通驱动系统以及大型UPS电源等领域。

　　在工业驱动与变频控制中，FF450R12KT4被广泛用于交流电机变频器和伺服驱动系统中，用以实现对电机速度和转矩的精确控制。其高效率、低导通损耗和出色的热性能使系统能在高频开关状态下长期稳定工作，同时降低能耗与散热压力，从而提高整机的运行效率和可靠性。

　　在新能源领域，该模块常用于光伏逆变器和风力发电变流器中。其高耐压和高电流特性使其能够在直流母线电压高达1000V的系统中高效转换电能，将直流能量平稳地转换为交流输出。其优异的开关性能不仅降低了开关损耗，也减少了系统中的电磁干扰（EMI），有助于提升逆变系统的能量转化效率。

　　在轨道交通与电动车驱动系统中，FF450R12KT4可用于电机控制单元（MCU）或牵引逆变模块中。由于其高可靠性和耐高温特性，模块能够适应振动、冲击及高环境温度的工况，保障车辆长期稳定运行。同时，其DCP散热基板结构有效减少热阻，保证了高功率密度下的安全运行。

　　在UPS电源与工业电源系统中，FF450R12KT4被用于高效的功率变换单元中，用以实现电源的不间断转换与负载保护。其低开关损耗特性可显著降低系统发热量，提高能源利用率。

　　FF450R12KT4以其高功率密度、优异的热管理、低损耗和可靠的封装结构，成为工业电气化、可再生能源和高端驱动系统中的关键核心组件，为现代电能转换系统提供了高效、稳定和可持续的解决方案。

　　FF450R12KT4 的详细型号说明与可替代型号

　　FF450R12KT4 是 Infineon（英飞凌）62 mm C-series 的双电平 IGBT 功率模块，标称电压 1200V、额定电流/脉冲能力处于 400A+ 量级，采用 IGBT4 工艺并配有快速续流二极管（Emitter Controlled / FWD）。产品在不同目录或供应商处会出现带后缀或变体的编号，例如带有 KE4、KT4、KE4P、KT4-PW 等变体，这些后缀通常指示芯片代次（如 IGBT4）、二极管类型、封装的轻微变体或针对环境/绝缘等级的版本（具体请以官方数据手册为准）。官方数据手册与产品页面列明了器件的电气参数、封装尺寸与热阻等关键信息，应作为判定型号差异的第一手资料。

　　FF450R12KT4 的详细型号

　　FF450R12KT4 属于 Infineon 的 62 mm EconoDUAL™ / C-series 高功率 IGBT 模块家族，标准料号为 FF450R12KT4（1200V 级、额定电流/功率在 400A+ 量级，内含 IGBT 与续流二极管，62 mm 封装）。在厂商与分销商资料中，常见的同家族或近似变体包括 FF450R12KE4、FF450R12ME4、FF450R12IE4 等，这些后缀（KE4/KT4/ME4 等）通常表示内部工艺代次、二极管类型或针对性能/温度特性的微调版本；厂商数据手册与产品页会给出每一变体的详细电气与机械参数以供比对。FF450R12KT4 的官方数据表和产品页面列明了 V_CES=1200V、大电流能力与封装尺寸等关键信息。

　　能替代哪些型号

　　要能替代 FF450R12KT4，必须遵循“电气参数相等或更优 + 封装/机械兼容 + 热与短路能力匹配”三条原则。优先替代选择：

　　同厂近似型号（首选）：Infineon 系列内的同封装/同电压等级变体，如 FF450R12KE4、FF450R12ME4 等，因封装、引脚与工艺接近，通常替换风险最低，但仍需核对 V_CE、I_C(cont)、I_CM(pulse)、V_CE(sat)、R_th 等关键参数并查看应用注释。

　　同封装/同级别的第三方模块：若原厂缺货，可考虑其他大厂（如 Mitsubishi、Fuji、Semikron、Wolfspeed 等）提供的 62 mm、1200V、≥400–600A 级模块（同物理尺寸与端子布局的型号）。这类替代在电气匹配时可行，但要注意底板绝缘（Visol）、端子孔距、散热面接触与短路耐受差异，并在系统级做热与短路验证。可借助厂商的 cross-reference 工具查找对应型号。

　　升级或降级替代（谨慎）：可用额定电流更高或电压更高的模块“向上替代”以增加安全裕度；但不建议用额定参数更低的模块替换，否则会降低可靠性并可能导致失效。分销商规格页（如 Mouser、DigiKey）可快速比对 Pd、Ic、封装等数据。

　　替代时必须复核的关键点（工程清单）

　　核对 V_CE(max)、I_C(cont)、I_CM(pulse)、V_CE(sat)、P_D、R_th(j-c) 等电气/热参数；

　　确认 封装与端子孔距/螺栓尺寸 完全兼容或评估散热器/机械改动成本；

　　比较模块内置二极管的反向恢复特性与短路耐受时间；

　　在替换后做 系统级热测试、短路耐受测试与 EMC 测试，确保长期可靠性。

　　结论（简短建议）：若不必改机械结构，首选 Infineon 同系变体（如 FF450R12KE4 / FF450R12ME4）；若需跨厂商替换，选择物理封装相同且电气/热参数持平或更优的 62 mm、1200V、≥450A 级模块，并通过交叉参考工具与系统验证确认兼容性。若你愿意，我可以基于你的母线电压、最大工作电流和散热器尺寸，列出 3–5 个具体可替代料号并标出必须注意的差异。
