bq76930的参数

　　bq76930 是德州仪器（Texas Instruments, TI）推出的一款多节锂电池监控与保护集成电路，其主要参数设计针对3至10串锂离子或锂聚合物电芯的电池组管理。该芯片在性能、精度与安全性方面都有出色表现，是中高端电池管理系统（BMS）的核心元件之一。bq76930 的典型工作电压范围为 6V 至 40V，可覆盖多种电池组电压等级。芯片内部集成了高精度 14 位 Δ-Σ ADC 转换器，用于电压与温度测量，电压测量分辨率可达 1mV 级别，测量精度典型值在 ±5mV 以内，能够对每节电池电压进行精确监控。其电池电压检测输入支持 3 至 10 节电芯串联配置，可灵活适配不同电池组结构。

　　在电流监控方面，bq76930 具备外部电流采样功能，可通过检测外部分流电阻的电压降来实现电流测量。芯片支持过流保护、短路保护以及反接保护功能，可通过外部 MOSFET 控制电池组的充放电路径，实现自动断开以防止损坏。其过流检测延迟时间可配置，以适应不同应用环境。

　　bq76930 的通信接口采用 I²C 总线协议，地址可配置，便于与主控制 MCU（如 MSP430 或 STM32）进行数据交换和状态监测。芯片还内置温度监测接口，可连接多达 3 个热敏电阻（NTC），实现多点温度检测和过温保护功能，确保电池在安全温度范围内运行。

　　在功耗方面，bq76930 支持多种工作模式，包括正常模式、低功耗待机模式和休眠模式，静态电流典型值仅为数微安级，有助于延长系统待机寿命。芯片具备内置均衡控制功能，可通过外部电阻实现被动均衡，使电芯电压保持一致，提升电池组寿命与能量利用率。

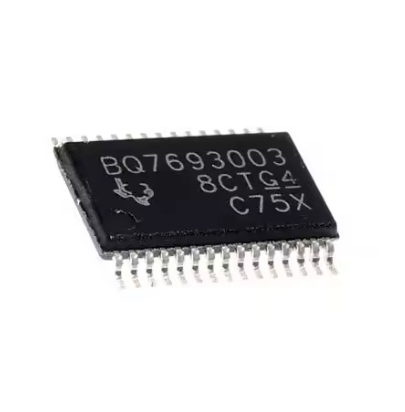

　　bq76930 封装形式为 TSSOP-30，适用于空间受限的设计。总体而言，该芯片具备高精度检测、完善的保护机制、灵活的配置方式和极低的功耗特性，非常适用于电动自行车、电动工具、储能系统、便携电源等中等容量锂电池管理系统。

　　bq76930的工作原理

　　bq76930 的工作原理基于高精度电压采样、温度检测、电流监测与数字控制相结合的电池管理机制。该芯片通过内置的高精度 Δ-Σ 型模数转换器（ADC），对每节串联锂电芯的电压进行周期性采样，并将模拟信号转换为数字信号。采样结果经内部滤波与数字处理后，通过 I²C 总线传输给主控制器（MCU），以便进行电池状态监控、容量估算及均衡控制等操作。bq76930 支持 3 至 10 节电芯串联监测，芯片内部采用多路模拟开关自动切换各电芯电压输入端，实现多通道电压测量的顺序扫描。

　　在温度检测方面，bq76930 具有多个热敏电阻（NTC）接口，通过测量热敏电阻的电压变化来获得电池组或环境的温度信息。芯片能够根据温度数据判断是否出现过热或过冷状况，从而通过 MCU 控制外部 MOSFET 断开充放电路径，确保系统运行安全。电流检测则依赖于连接在电池负极回路上的采样电阻，bq76930 通过测量该电阻两端的电压差来判断电池的充放电电流大小，当电流超过设定阈值时，会触发过流或短路保护。

　　bq76930 还具备电芯均衡功能。当检测到各电芯电压存在差异时，芯片可通过控制外部均衡电阻，对高电压电芯进行放电，以实现被动均衡，维持电芯一致性，从而提升整组电池的循环寿命与能量利用率。

　　在系统控制层面，bq76930 并不直接执行复杂算法，而是作为监测与保护核心模块与主 MCU 协同工作。MCU 通过 I²C 接收电压、电流、温度等实时数据，并依据算法判断电池的荷电状态（SOC）与健康状态（SOH），再通过控制信号实现充放电管理。

　　当系统进入休眠状态时，bq76930 可关闭大部分内部电路，仅保留关键监控模块，以实现极低的静态功耗。整体而言，bq76930 的工作原理体现了“精准采样—数据传输—安全保护—均衡控制”的逻辑链条，为电池管理系统提供稳定、高效的监控与保护核心。

　　bq76930的作用

　　bq76930 的主要作用是作为电池管理系统（BMS）的核心监测与保护芯片，专门用于多节串联锂离子或锂聚合物电池组的安全管理与性能优化。它的核心功能包括电压检测、电流检测、温度监测、电池保护以及电芯均衡控制，能够为电池组提供全面的安全防护与运行管理，确保系统在高效、稳定和安全的状态下工作。

　　bq76930 的首要作用是电压监控。它可实时检测每一节电芯的电压变化，支持 3 至 10 节电芯串联监测。当任意电芯的电压超过过充阈值或低于欠压阈值时，芯片会立即发出保护信号，通过外部 MOSFET 控制电路切断充放电通路，从而防止电芯过充、过放导致损坏或安全隐患。

　　bq76930 具备电流检测与保护功能。通过检测外部分流电阻两端的电压差，芯片可以判断电池的充放电电流大小，并在出现过流或短路情况时迅速执行保护动作，避免电路过载、导线过热或电池损坏。此外，它还可与主控制器配合实现电流采样与容量估算功能，帮助系统判断电池剩余电量。

　　bq76930 实现温度监控与热保护。芯片内设多个热敏电阻接口，可检测电池组或电路板的温度。当温度超过设定上限时，芯片会通过通信或控制信号通知主控系统停止充放电，避免因过热导致电池性能下降或热失控事故。

　　bq76930 具备电芯均衡功能，能够在检测到电芯电压不一致时，自动控制外部电阻对高电压电芯进行放电，使电池组内各单体电压保持一致。这种被动均衡方式能显著提高电池组的一致性和使用寿命。

　　bq76930 还通过 I²C 接口与 MCU 通信，实现数据上传和控制命令下发，是整个电池管理系统的数据核心与安全控制中枢。综合而言，bq76930 的作用不仅是监测，更是保护与管理。它确保了电池组在各种工作状态下的安全运行，延长电池寿命，提升能量利用率，广泛应用于电动工具、电动车、电动滑板车、储能系统等场合，是中等容量锂电池组中不可或缺的管理芯片。

　　bq76930的特点

　　bq76930 是德州仪器（Texas Instruments, TI）推出的一款高集成度电池监控与保护芯片，专为 3 至 10 节串联锂离子或锂聚合物电池组设计。该芯片在精度、安全性、功耗和灵活性方面具备显著优势，广泛应用于电动自行车、电动工具、储能设备及智能电池系统中。其主要特点体现在以下几个方面。

　　高精度与高可靠性是 bq76930 的核心优势。芯片内置 14 位高分辨率 Δ-Σ 型 ADC，可对每一节电芯电压进行毫伏级精度测量，电压采样误差典型值小于 ±5mV，能够精确反映电池组的真实状态。这种高精度监测有助于提升电量估算的准确性，并防止过充过放现象，提高系统的稳定性与安全性。

　　bq76930 拥有完善的保护机制。芯片集成了过压、欠压、过流、短路、温度异常等多重保护功能，当检测到电池状态异常时，能快速触发保护动作，通过控制外部 MOSFET 自动切断电路，防止电池损坏或安全事故。同时，它支持可编程的保护阈值与延时设置，满足不同系统的安全策略需求。

　　bq76930 具有灵活的电芯管理能力。它支持 3 至 10 节电芯配置，适应不同容量与电压等级的电池组设计。芯片还具备电芯均衡控制功能，可通过外接电阻实现被动均衡，对高电压电芯进行放电，保持各电芯电压一致，从而提升电池组寿命与能量利用率。

　　该芯片在功耗控制方面表现优异。bq76930 支持多种低功耗模式，包括待机与休眠模式，静态电流可低至数微安级，显著延长系统待机时间，非常适合对能耗敏感的便携式设备与储能装置。

　　bq76930 的通信接口与系统兼容性强。它采用 I²C 通信协议，可与各类 MCU（如 MSP430、STM32 等）轻松对接，支持多种系统架构设计。其封装形式为 TSSOP-30，体积小巧，便于集成在紧凑型电池管理电路中。

　　bq76930 兼具高精度检测、完善的保护功能、灵活的配置和低功耗设计等特点，是一款性能可靠、设计简洁且性价比高的电池监控与保护解决方案，为中小型锂电池组的安全与稳定运行提供了有力保障。

　　bq76930的应用

　　bq76930 作为德州仪器（Texas Instruments，简称 TI）推出的一款高集成度电池监控与保护芯片，广泛应用于各种需要多节锂电池组管理的设备与系统中。它主要用于锂离子、锂聚合物电池的电压、电流、温度监测及保护控制，在电池管理系统（BMS）中扮演着核心角色。其应用领域涵盖电动交通工具、储能系统、便携式设备、电动工具及不间断电源（UPS）等多个方向。

　　在电动交通工具领域，如电动自行车、电动滑板车、电动摩托车等，bq76930 被用于监控电池组中每节电芯的电压和温度，防止过充、过放、短路等危险情况的发生。该芯片通过 I²C 与主控制器协同工作，实现电量估算、剩余续航里程预测及均衡充电管理，有效提升电池组寿命和使用安全性。

　　在储能系统与太阳能应用中，bq76930 可用于家用或小型储能电站的电池管理模块。它通过实时检测电芯电压与温度状态，实现电池均衡控制，保持电芯一致性，从而提升能量转换效率和系统稳定性。该芯片的高精度采样特性可确保在长时间运行下仍维持可靠监测，有助于延长电池组整体使用寿命。

　　在电动工具与工业设备中，如电钻、电动割草机、机器人及便携式电源系统，bq76930 提供多重保护机制，防止电池组在高电流放电或高温环境下损坏。由于芯片具备可配置的过流与短路保护参数，设计人员可以根据应用功率灵活设定保护阈值，确保设备在高功率输出时仍具备安全性与可靠性。

　　bq76930 也常用于UPS 电源、医疗设备、检测仪器、智能家居能源模块等中小容量电池系统中。它的低功耗特性使其在长时间待机应用中表现出色，静态电流极低，可显著减少能量损耗。

　　总体而言，bq76930 的应用价值体现在其高精度监控、完善保护机制、灵活配置能力和出色的能效表现上。无论是移动电源系统还是固定储能装置，它都能为电池组提供可靠的安全防护与智能管理，是中小型锂电池组解决方案中的核心元器件之一。

　　bq76930能替代哪些型号

　　bq76930 是德州仪器（Texas Instruments, TI）推出的一款功能强大的电池监控与保护芯片，专为 3 至 10 节串联锂离子或锂聚合物电芯设计，用于电池管理系统（BMS）中，具有高精度电压检测、过压欠压保护、电流检测、温度监测以及电芯均衡等多种功能。该系列芯片在锂电池组的安全管理、性能维护和寿命延长方面发挥着关键作用。

　　一、bq76930 的详细型号与分类

　　bq76930 实际上属于 TI 的 bq769x0 系列电池监控芯片家族之一，该系列包括 bq76920、bq76930、bq76940 三个主要型号，区别主要在于可监控电芯的数量及适配的电池组规模。

　　bq76920：支持 3 至 5 节串联电芯的电池组，适用于小容量电池系统，如电动工具、便携式储能设备、小型无人机等。

　　bq76930：支持 3 至 10 节串联电芯监控，属于中等容量应用的主力型号。其在电压测量精度、温度检测、保护逻辑与通信接口方面均与 bq76920 一致，但支持更多电芯数量，广泛应用于电动自行车、电动滑板车、储能电源和医疗设备。

　　bq76940：支持 9 至 15 节电芯串联监控，面向高电压或大容量电池组，如电动摩托车、家用储能系统和轻型电动车等。

　　在 bq76930 的应用系列中，TI 还推出了一些针对不同封装形式和温度特性的子型号。例如：

　　bq76930DBT：标准 TSSOP-30 封装，工作温度范围为 –40℃ 至 +85℃，是最常用的工业版本。

　　bq76930PWR：低功耗版本，适用于对待机电流要求极低的储能系统。

　　bq76930EVM：为工程师提供的评估模块（Evaluation Module），用于开发与测试系统功能。

　　这些型号在功能上基本一致，主要区别在于封装形式、功耗特性及是否配套评估电路板，设计者可根据项目的电池串数、空间大小及温度环境灵活选用。

　　二、bq76930 可替代的型号与兼容方案

　　bq76930 由于具备较强的通用性和高可靠性，在许多电池管理系统设计中，可以替代其他品牌或系列的电池监控芯片，尤其是在中等电压范围（3 至 10 串）锂电池应用中。以下是其常见的可替代型号与兼容方案。

　　替代 TI 同系列芯片

　　可替代 bq76920：当设计中需要由原本的 5 节扩展至 10 节电芯时，可直接用 bq76930 替代 bq76920。两者在通信接口（I²C）、电压采样逻辑、保护算法和外部电路设计上高度相似，软件兼容性强，仅需调整电芯数量配置即可。

　　部分替代 bq76940：对于 9 至 10 节的应用场景，如果系统不超过 10 节电芯，bq76930 可完全替代 bq76940，且成本更低、功耗更小。

　　替代 Linear（Analog Devices）同类芯片

　　替代 LTC6802、LTC6803 系列：这两款芯片是 ADI（原 Linear）出品的多节电池监控芯片，bq76930 在检测精度、保护功能与通信方式方面可与之匹配。LTC 系列采用 SPI 通信，而 bq76930 使用 I²C 接口，因此在软件上略有差异，但通过适配 MCU 程序可实现平滑替换。bq76930 的优势在于功耗更低、成本更具竞争力，并具备更完善的温度检测接口。

　　替代 Intersil（Renesas）系列芯片

　　替代 ISL94202、ISL94208 等型号：这些芯片同样支持多节锂电池监控与保护，bq76930 可在中等容量电池组中作为替代选择。ISL 系列多采用 SPI 通信协议，而 bq76930 的 I²C 接口更为通用，便于与主流微控制器（如 STM32、MSP430）配合使用。bq76930 在电压精度和低功耗特性上表现更佳，适合对电池性能要求高的设计场景。

　　替代国产电池管理芯片

　　在国产方案中，bq76930 可替代如 HY2213、DW01+ 等多芯片组合电路方案。传统国产电池保护电路通常采用单节检测芯片加分立 MOSFET 组合，功能较为简单，而 bq76930 提供了集成化的高精度采样与多重保护机制，大幅简化外围电路，提升系统可靠性与一致性。

　　替代高端集成方案

　　对于部分使用较老款电池监控芯片（如 MAX17823、MC33771）的设计，bq76930 也可作为中等电压段的替代产品。虽然这些型号在功能上略有不同，但 bq76930 具备更灵活的电芯配置与简化的软件开发接口，能在控制复杂度与成本之间取得良好平衡。

　　三、总结

　　总体而言，bq76930 具有高精度检测、完善保护机制、低功耗设计和广泛兼容性的优势，能够兼容或替代多款同类电池管理芯片。它既能替代 TI 自家 bq76920、bq76940 等型号，也能在一定条件下替代 ADI、Renesas 及部分国产多串电池监控芯片。对于 3 至 10 节串联电池的系统而言，bq76930 提供了一种稳定、成熟且高性价比的解决方案，特别适用于电动工具、电动车、储能电源、智能仪器等领域，是中等电压段锂电池管理的理想核心器件之一。
