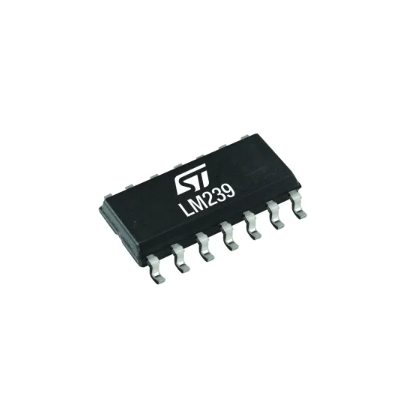

LM239的参数

　　LM239是一款高速四路电压比较器，其详细参数决定了其在电子电路中的性能表现和应用范围。以下从电气特性、工作条件及性能指标等方面详细介绍LM239的主要参数。

　　工作电压范围。LM239的供电电压范围较宽，一般为单电源3V至36V，也可以采用双电源±1.5V至±18V供电。这一宽电压范围使得LM239能够适应从低功耗便携设备到工业电源电路等不同应用场景。

　　输入特性。LM239的输入偏置电流（Input Bias Current）典型值约为50nA，最大值可达250nA，输入阻抗高，可减少对前级信号源的负载影响。输入电压差范围（Differential Input Voltage Range）可达±36V，允许比较器处理较大幅度的信号变化。输入失调电压（Input Offset Voltage）典型值约为2mV，最大值为7mV，这意味着在两输入端电压接近时输出仍能保持准确的逻辑判断。

　　输出特性，LM239采用开路集电极（Open-Collector）输出结构，允许外部上拉电阻设置输出逻辑电平，并能与不同电压系统兼容。输出电流能力较强，典型值为10mA，最大可达20mA，能够直接驱动小型继电器或LED指示灯。输出电压饱和低，典型值为0.2V（VCE(sat)），保证在逻辑“低”状态下电压降小。

　　速度性能，LM239具有快速响应能力，传播延迟时间（Propagation Delay Time）典型值约为300ns，使其能够应用于高频信号检测和快速波形处理电路。

　　功耗和温度特性也非常重要。LM239的静态电流典型值约为0.8mA，功耗低，适合长时间连续工作。其工作温度范围为0℃至70℃（商业级），扩展工业级可达-40℃至85℃，保证在各种环境下的可靠运行。

　　LM239以其宽电压范围、高输入阻抗、快速响应和灵活的输出方式，成为四路比较器应用中非常可靠且常用的选择，适用于电压检测、电平转换、信号比较及报警电路等多种电子设计场景。

　　LM239的工作原理

　　LM239是一款高速四路比较器，其核心功能是将两个输入端的电压进行比较，并根据比较结果输出逻辑信号。其工作原理基于差动放大和开路集电极输出设计，适用于多种模拟信号处理和数字逻辑接口电路。

　　LM239内部包含四个独立的比较器单元，每个单元由差动输入级、放大器级和输出级组成。当比较器的两个输入端（正输入+和负输入-）接入电压信号时，差动输入级会对两端电压进行差分放大。具体来说，如果正输入电压高于负输入电压，差动放大器输出正电压信号；反之，则输出负电压信号。通过这一机制，LM239能够实现电压大小判断和零点检测等功能。

　　LM239的输出级采用开路集电极结构（Open-Collector），意味着输出端在芯片内部并不直接与电源相连，而是通过外部上拉电阻与正电源连接。当比较器输出“高”时，输出管处于截止状态，输出端通过上拉电阻被拉高到逻辑高电平；当比较器输出“低”时，输出管导通，输出端被拉向地电位，实现逻辑低电平输出。这种开路集电极输出结构使LM239可以方便地与不同电压等级的电路接口，并能驱动继电器、LED或其他逻辑电路。

　　LM239具有宽工作电压范围和快速响应特性，典型传播延迟时间约为300ns，使其在高频信号检测、脉冲比较和波形转换等应用中表现出色。输入端的高阻抗设计也保证了对前级电路的负载极小，从而不会影响信号源的稳定性。

　　LM239通过差动比较和开路集电极输出实现电压比较与逻辑转换功能，其工作原理简单而高效，广泛应用于电压监控、信号处理、零点检测及报警电路等电子设计领域，是模拟与数字接口电路中常用的基础元件之一。

　　LM239的作用

　　LM239是一款四路高速比较器，其主要作用是在电子电路中实现电压比较和信号判断。作为一种基础的模拟信号处理器件，它能够对输入的两个电压信号进行快速比较，并根据比较结果输出逻辑高低电平，从而为后续电路提供控制或触发信号。

　　在实际应用中，LM239的作用主要体现在电压监控和报警电路。比如，在电源管理系统中，它可以实时监测电压水平，当电压超过设定阈值时，输出低电平信号触发报警或保护装置，从而保障系统安全运行。在电池管理系统中，LM239可以检测电池电压是否过高或过低，确保电池在安全范围内工作，避免过充或过放带来的损害。

　　此外，LM239也常用于波形处理和信号转换。通过将输入信号与参考电压比较，它可以将模拟信号转化为数字信号，用于逻辑电路、微控制器或单片机的接口。这种功能在模拟量采集、传感器信号处理以及脉冲信号检测等场景中非常重要。其快速响应特性，使其能够处理高频信号，实现精确的实时控制。

　　LM239还具有开路集电极输出，可以灵活地与不同电压电平的电路兼容，因此在多电压系统中，它可以作为信号电平转换器使用。例如，可以通过外部上拉电阻将输出连接到不同电压的逻辑系统，实现跨电压通信。此外，多路输出的设计也使其能够同时处理多路信号，提高电路设计的效率和集成度。

　　LM239的作用不仅限于简单的电压比较，它还广泛应用于电压监控、信号转换、波形检测、报警控制及逻辑接口等电子系统中。凭借其高速响应、高输入阻抗和多功能输出，LM239成为电子设计中不可或缺的基础元件，为各种模拟和数字电路提供可靠、灵活的信号处理解决方案。

　　LM239的特点

　　LM239作为一款高速四路比较器，在电子设计中具有多项显著特点，使其成为广泛应用的基础元件。首先，多路集成设计是LM239的重要优势。芯片内部集成了四个独立比较器单元，每个单元均可独立工作，既可以单独使用，也可以组合使用，从而提高了电路设计的灵活性和空间利用率，减少了外部元件的数量和布线复杂度。

　　LM239具有宽工作电压范围。其单电源供电可在3V至36V之间，双电源供电可在±1.5V至±18V之间。这一宽电压适应性使其可以应用于多种电源环境下的电子系统，无论是低压便携设备还是工业电源系统，均可稳定工作。

　　LM239具备高输入阻抗和低输入偏置电流。高输入阻抗减少了对前级电路的负载影响，而低输入偏置电流提高了信号比较的精度和稳定性，使其在精密测量和传感器接口中表现出色。

　　LM239采用开路集电极输出结构，输出电平可通过外部上拉电阻灵活调整，能够与不同电压等级的电路接口匹配，并可直接驱动继电器、LED指示灯等负载，增加了应用的多样性。其输出电压低饱和特性确保逻辑“低”状态电压降小，提高了电路响应的可靠性。

　　LM239还具有高速响应和低延迟的特点，典型传播延迟时间约为300纳秒，使其在高频信号比较、波形检测和脉冲处理等应用中表现突出。加之其工作温度范围广（商业级为0℃至70℃，工业级可达-40℃至85℃），保证了在各种环境下的可靠运行。

　　LM239以其多路集成、高输入阻抗、宽电压范围、开路集电极输出以及快速响应等特点，成为电子设计中常用且高效的比较器芯片，适用于电压监控、信号转换、波形检测及报警控制等多种应用场景。

　　LM239的应用

　　LM239作为一款高速四路比较器，在电子设计中有着广泛的应用，其主要功能是将模拟信号进行电压比较，并输出逻辑高低电平，从而实现各种控制、检测和信号处理任务。

　　在电源管理和电压监控系统中，LM239被广泛应用于过压、欠压保护电路。当电源电压超过预设阈值时，LM239输出低电平信号，触发报警或切断负载电路，从而保护设备安全运行。同样，它也可以用于稳压电源的反馈检测，实现电压稳定控制。

　　在传感器信号处理和自动化控制领域，LM239可以将传感器输出的模拟信号与参考电压进行比较，将模拟量转换为数字信号输出。例如在温度、压力、湿度检测电路中，当测量值超过或低于设定阈值时，LM239可以触发继电器、蜂鸣器或LED指示灯，实现实时报警和控制。

　　LM239还常用于波形转换与信号整形电路。它能够将正弦波、三角波或其他模拟信号转化为方波脉冲，作为微控制器或逻辑电路的触发信号。这在脉冲计数、频率检测及定时控制等应用中非常实用。

　　在多路逻辑接口和电平转换方面，由于LM239采用开路集电极输出结构，可通过外部上拉电阻实现不同电压系统的兼容，使其能够在多电压系统之间传递控制信号。其高速响应特性保证了信号处理的准确性和实时性。

　　LM239凭借多路集成、高速响应、宽电压范围以及灵活的输出方式，成为电压监控、电源保护、传感器信号处理、波形转换和报警控制等多种电子系统中不可或缺的基础器件，广泛应用于工业控制、仪器仪表、自动化设备及消费电子产品中。

　　LM239的型号及可替代型号

　　LM239是一款高速四路比较器，在电子设计中具有广泛应用。为了满足不同场景下的性能需求，LM239有多个衍生型号，每个型号在精度、功耗和温度适应性等方面有所差异。常见的LM239详细型号包括：

　　LM239N：这是标准工业级版本，具有较宽的工作电压范围和工业温度适应性（0℃至70℃），适用于普通电子设备和工业控制系统，性能稳定且可靠。

　　LM239J：商业级版本，强调低功耗特性，适合便携式电子设备及低功耗电路设计。

　　LM239A：增强型版本，相比标准版具有更低的输入失调电压和更高的精度，非常适合精密测量电路和信号处理系统。

　　LM239AN：结合增强精度和工业级温度适应性的型号，既保证了精度，又满足工业环境下的可靠性要求。

　　这些型号在封装上多采用DIP-14或SO-14封装形式，方便电路板设计与模块化应用，同时四路集成设计可以提高系统集成度和布线效率。

　　在实际应用中，LM239可以替代多种四路比较器及兼容器件，尤其是那些具有开路集电极输出、类似电压范围和响应速度的比较器。常见可替代型号包括：

　　LM2901：功能与LM239类似，也为四路比较器，具备宽电压供电范围，适合替代低速或中速应用中的LM239，尤其是在工业和电源管理系统中。

　　LM339：四路比较器，开路集电极输出，可直接替代LM239用于电压监控、波形转换及报警控制电路，但响应速度略慢于LM239，在高速应用需注意。

　　LM393：双路比较器，虽只有两路输出，但在仅需两路比较器的应用中可替代LM239。多个LM393组合即可实现四路或更多路数比较功能，常用于分压检测或多通道监控系统。

　　TLV2374：低功耗、高速四路比较器，适合便携式设备和高精度应用，可作为LM239A或LM239AN的升级替代，用于精密仪器和高性能控制电路。

　　MC14039：部分应用中可替代LM239，但需注意供电电压和输出逻辑匹配问题，多用于逻辑接口或信号转换场景。

　　在替代过程中，需要重点考虑以下参数匹配：

　　供电电压范围：确保替代器件在原电路供电条件下能够稳定工作。

　　输入偏置电流与输入失调电压：关系到电路精度，尤其是精密测量和传感器接口应用。

　　输出电流能力与电压水平：开路集电极输出需配合外部上拉电阻，保证逻辑信号正常驱动。

　　响应速度：高速信号检测或脉冲处理电路需确保替代器件的传播延迟足够低。

　　工作温度范围：工业级应用需匹配原型号温度规格，以保证长期可靠性。

　　LM239以其四路集成、高速响应、开路集电极输出和宽电压适应性，在工业控制、仪器仪表、电压监控、电平转换及报警控制等多种电子系统中都具有广泛的替代能力。通过合理选择兼容型号，工程师可以在不同应用场景中灵活替代LM239，实现设计优化、成本控制及元件供应保障。
