UC2845 的参数

　　UC2845 是一款经典的电流型 PWM 控制器，其核心参数决定了芯片在开关电源设计中的性能、效率与安全性。以下将从电气参数、功能参数以及外围相关参数三大方面进行较为详细的介绍。

　　工作电压参数。UC2845 的启动电压（UVLO 上升阈值）通常约为 16V，而关断电压（UVLO 下降阈值）约为 10V，这样的设计确保电源在输入电压不足时不会误启动，避免造成 MOSFET 工作不稳定。芯片的工作电压范围一般在 12V 到 30V，典型值为 15V，启动电流非常低（通常在 0.5mA 左右），这有助于降低待机功耗，提高整体效率。正常运行时的供电电流一般在 10mA 左右。

　　振荡频率与 PWM 参数。UC2845 的开关频率由外接一个电阻与电容设定（RT/CT），典型频率可从 20kHz 到 500kHz 之间调节。在实际应用中，设计者可以根据电源体积、效率以及 EMI 要求来设定适合的工作频率。此外，其最大占空比理论可达 100%，但在多数设计中会通过电路控制实现一定程度的占空比限制，以增强安全性和效率。

　　电流检测与保护参数。UC2845 的电流检测比较器阈值通常为 1V，这意味着电流取样电阻的压降达到 1V 时，芯片将触发逐周期电流限制，保护开关管免遭过流损坏。此外，内部包含斜坡补偿（Slope Compensation）接口，使其能够在高占空比条件下保持系统稳定，避免电流模式控制中常见的次谐波振荡问题。

　　误差放大器，其工作方式为跨导型（Transconductance），具有较高的增益与宽频带，使得输出稳压更准确，动态响应更快，适合多种拓扑结构的反馈控制。误差放大器的输出范围通常从 1.5V 到 5V，用于控制 PWM 宽度。

　　输出驱动参数。UC2845 能提供典型 1A 的输出驱动能力，足以直接驱动 MOSFET 或外部驱动器。输出电平具有快速的上升与下降时间，能有效降低开关损耗。此外，它还具备欠压锁定、过流保护等安全机制。

　　UC2845 参数完善、性能稳定，是开关电源设计中极为成熟可靠的经典控制器之一。

　　UC2845 的工作原理

　　UC2845 的工作原理基于电流型 PWM 控制（Current Mode PWM Control），其核心思想是以电感电流作为主要控制量，通过比较电流取样信号与误差信号来调节开关器件的导通时间，从而精确控制输出电压与稳定系统运行。整个过程由振荡器、误差放大器、电流比较器、PWM 锁存器、输出驱动器和保护模块相互协作完成。

　　振荡器（OSC）产生锯齿波，其周期由外接 RT（电阻）和 CT（电容）决定，振荡频率即为 PWM 的开关频率。每当锯齿波开始一个新的周期时，会产生一个脉冲用来复位 PWM 锁存器，准备开始新一轮的开通控制。

　　UC2845 内部的误差放大器（Error Amplifier）将输出电压经过分压反馈后与内部的 2.5V 基准电压比较，产生误差电压。这个误差电压经过补偿网络调整后，成为控制电流峰值的参考信号，其大小决定 MOSFET 每次导通的最大电流，也就是负载稳定性与输出精度的关键。

　　电感电流经过电流取样电阻（Rcs）转换成电压输入到电流比较器（Current Comparator）。当该取样电压上升到与误差放大器输出电压相等时，电流比较器就会输出信号来触发 PWM 锁存器，将 MOSFET 关断。这样，MOSFET 的导通时间就由电流即时情况决定，实现逐周期峰值电流限制。

　　UC2845 内部设置斜坡补偿（Slope Compensation）接口，避免在高占空比条件下引发次谐波震荡，从而保证系统在各种负载状况下的稳定运行。

　　进入稳定工作后，UC2845 每个开关周期的动作包括：振荡器启动 → MOSFET 导通 → 电感电流上升 → 达到电流上限 → MOSFET 关断 → 电感电流释放 → 下一个周期。如此循环形成精确的 PWM 控制。

　　芯片还具有欠压锁定（UVLO）、过流保护、限制占空比等功能，确保在异常条件下及时关断输出，保护电路安全。

　　UC2845 通过电流模式控制结构实现快速动态响应、高稳定性与良好保护，是开关电源设计中非常经典的控制原理方案。

　　UC2845 的作用

　　UC2845 的主要作用是在开关电源系统中担任电流型 PWM 控制核心，通过调节 MOSFET 的导通与关断，实现对输出电压、输出电流和系统能量传输的精准控制。它是反激、正激、推挽、半桥等多种拓扑结构中的关键控制器件，广泛应用于适配器、电源模块、工业控制电源、LED 电源、通信电源等领域。

　　UC2845 的核心作用是调制 PWM 波形。通过内部振荡器生成稳定的开关频率，并根据外部反馈信号实时控制占空比，使开关电源在不同负载及输入波动情况下依然维持稳定的输出电压。误差放大器负责比较输出反馈与参考电压，使系统能自动校正输出偏差，实现高精度稳压。

　　UC2845 能实现电流模式控制，其作用不仅提高动态响应速度，还能增强系统的稳定性。在负载突变时，电流模式控制能比电压模式更快做出补偿动作，使输出电压快速恢复至目标范围。同时，电流模式先天包含过流保护机制，即每个开关周期自动检测电流是否超限，从而实现逐周期限流保护。

　　UC2845 提供启动控制与欠压锁定（UVLO），确保电源在输入电压不足时不会误动作，从而避免 MOSFET 在临界电压下工作导致损坏。芯片的低启动电流也能减少启动电阻功耗，提高待机效率，特别适合对高效率要求较高的小功率电源。

　　UC2845 的输出驱动能力强、开关速度快，能直接驱动功率 MOSFET，有效降低开关损耗，提高系统效率；配合斜坡补偿功能还可避免高占空比下出现次谐波振荡，提高电源稳定性。

　　UC2845 的作用不仅仅是一个 PWM 控制器，更是开关电源稳定工作、保护系统安全、提高效率与可靠性的核心元件。它让电源具备精确稳压、快速响应、完善保护和高效能源转换等关键能力，是开关电源设计中不可或缺的重要芯片之一。

　　UC2845 的特点

　　UC2845 作为一款经典的电流型 PWM 控制芯片，在开关电源设计领域应用广泛，其特点主要体现在控制精度高、保护功能完善、功耗低以及适用性强等几个方面。

　　UC2845 具备**电流模式控制（Current Mode Control）**特点。相比传统的电压模式控制，电流模式在动态响应、瞬态负载变化处理方面更有优势，因为它直接控制电感电流，使输出能迅速调整。这种工作方式不仅提高系统的稳定性，还简化了补偿网络设计，使得工程师能够更轻松实现稳定的闭环系统，因此 UC2845 非常适用于多种小至中等功率的开关电源。

　　低启动电流与完善的欠压锁定（UVLO）功能。UC2845 的启动电流通常在 0.5mA 左右，有利于降低启动电阻的功耗，使电源启动效率更高。同时，UVLO 功能确保芯片在供电电压达到稳定值后才开始工作，避免 MOSFET 在低电压下导通导致过热或损坏，极大提升整机可靠性。

　　UC2845 的频率可调范围广。通过外接 RT 与 CT 即可设定频率，典型范围可从 20kHz 到 500kHz，适配不同场景的电源需求。高频设计有助于减小变压器和滤波器体积，而较低频率则更适合高效率、低 EMI 的应用。

　　它具有逐周期限流保护与斜坡补偿特性。逐周期电流限制保证 MOSFET 在每次开通信号中不会因电流过大而损坏；斜坡补偿则使系统在高占空比条件下依然保持稳定，防止次谐波振荡，增强整体的可靠性和鲁棒性。

　　UC2845 的输出驱动能力强。它能快速推动外部功率 MOSFET，使开关速度快、导通损耗和开关损耗低，从而提高电源整体效率。

　　该芯片结构成熟、成本低廉、应用广泛，拥有大量设计资料和案例，便于工程师快速开发产品。综上，UC2845 以高稳定性、良好保护性能、灵活的设计能力与低成本成为开关电源行业的经典控制器之一。

　　UC2845 的应用

　　UC2845 作为一款成熟可靠的电流型 PWM 控制芯片，在开关电源领域具有极高的普及度和实用价值，因此被广泛用于多种 AC-DC 和 DC-DC 电源转换设备中。其应用覆盖消费电子、电力设备、通信系统、工业控制、电机驱动以及照明电源等多个行业。

　　UC2845 常用于小功率开关电源（SMPS），如手机充电器、小型适配器、机顶盒电源、家电内部辅助电源、待机电源等。其低启动电流与稳定的 PWM 控制能有效降低待机损耗，也能让电源在不同负载下保持高效率和低发热。

　　在**反激电源（Flyback）**中，UC2845 是经典且最常见的控制方案。反激式结构器件少、成本低，而 UC2845 提供的电流模式控制能提升动态响应速度，使其在输出负载突变时具有更好的稳压性能，非常适合低至中等功率反激电源设计，如 5W–60W 的电源模块。

　　UC2845 也用于正激、推挽与半桥拓扑。在工业电源、通信模块电源和电力变换设备中，工程师常利用其高驱动能力和斜坡补偿功能实现稳定的能量传输。这些应用要求高可靠性和长期运行稳定性，而 UC2845 通过逐周期限流、欠压锁定等保护机制能有效保障系统安全。

　　UC2845 在DC-DC 转换器中也十分常见，例如电机驱动控制器、电池供电系统的升压或降压电源、光伏逆变器内部的小电源系统等。由于它能提供精准的电流控制，因此在需要快速响应与负载稳定的场景中表现出色。

　　在LED 驱动电源中，UC2845 通过电流模式控制帮助维持恒定输出电流，使 LED 光效稳定一致，是许多中小功率 LED 电源的理想控制芯片。

　　UC2845 的应用广泛且深入，其稳定性、低成本、高普及度使其成为开关电源行业的“常青树”，无论在消费类电子还是工业级设备中都具有不可替代的地位。

　　UC2845 详细型号及可替代型号分析

　　UC2845 是一款经典的电流型 PWM 控制器，属于 UC284x 系列芯片。该系列芯片按照功能特性、工作电压、频率范围及保护功能的不同，划分出多个详细型号，以便工程师在不同应用场景中选择最合适的器件。

　　一、UC2845 系列详细型号

　　UC2845

　　标准型号，工作电压范围 12V–30V，提供完整的电流模式控制功能，包括逐周期限流、欠压锁定（UVLO）、斜坡补偿、输出驱动能力高达 1A。适用于中小功率开关电源和 DC-DC 转换器。

　　UC2845A

　　与 UC2845 功能类似，但改进了内部参考电压和误差放大器的线性度，动态响应稍优，适合对输出精度要求较高的电源设计。

　　UC2845B

　　进一步优化了启动电流与电流比较器的触发特性，可在低电压条件下实现更稳定的启动性能，同时增强过流保护灵敏度。

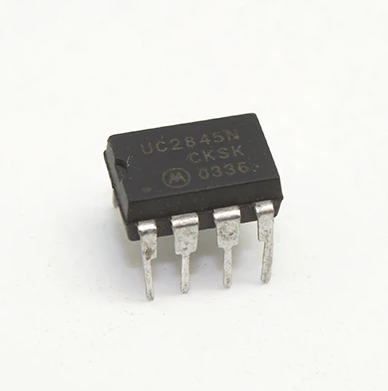

　　UC2845N

　　封装为 DIP-8，适用于手工焊接或实验室开发，便于快速原型验证。其内部功能与标准 UC2845 相同。

　　UC2845D / UC2845S

　　提供 SOIC-8 封装，适合表面贴装（SMT）工艺，便于批量生产。S 型通常指具有工业级温度范围支持（-40°C 至 +125°C），D 型则多用于商业级温度应用。

　　UC3845、UC3845A、UC3845B

　　虽然属于不同系列，但功能上与 UC2845 系列高度相似，属于低压启动电流版本（一般 16V 以下启动），频率范围可调，适用于低至中功率开关电源。

　　以上 UC2845 系列及相近型号在性能上各有细微差别，设计者可根据电源功率、输入电压范围、封装要求以及动态响应需求选择合适型号。

　　二、UC2845 可替代的型号

　　在电源设计中，UC2845 由于其成熟度高、功能完善且易获取，因此常被用于替代或互换其他同类电流模式 PWM 控制器。可替代型号主要包括以下几类：

　　同系列兼容型号

　　UC3845/UC3845A/UC3845B：这些型号与 UC2845 功能高度一致，可在大多数反激或推挽电源中直接替代。需要注意启动电压差异以及内部斜坡补偿特性略有不同，设计中需微调取样电阻或补偿网络。

　　UC2842/UC2843：虽然 UC2842/43 系列起始设计用于不同功率等级，但其 PWM 控制原理相同，在电流模式控制需求下，经过外围参数调整可以替代 UC2845。

　　其他厂商同类芯片

　　SG3525/SG3524 系列（Sanken / Texas Instruments）：虽然 SG3525 主要是电压模式 PWM，但在低功率、中低速应用中可通过外围电流取样实现电流模式功能，部分设计中可替代 UC2845。

　　TL494（Texas Instruments）：经典电压模式 PWM 控制器，可通过增加电流取样反馈实现类似 UC2845 的电流模式控制，在某些中小功率电源设计中也可替代。

　　LM5022（Texas Instruments）：高性能电流模式控制器，在中功率至高功率应用中可以替代 UC2845，尤其适用于高开关频率设计。

　　兼容性注意事项

　　UC2845 的替代主要取决于以下因素：

　　启动电压与供电电流：部分替代型号如 UC3845 需要保证输入电压满足其启动要求。

　　频率范围：UC2845 可调频率范围广泛（20kHz–500kHz），替代型号需要匹配频率或调整外部 RT/CT。

　　驱动能力：UC2845 输出可直接驱动 MOSFET，若替代型号驱动能力不足，可能需增加驱动级。

　　保护特性：逐周期限流、过压保护、斜坡补偿等功能需匹配，否则需额外设计电路补偿。

　　UC2845 系列芯片及其兼容型号广泛应用于开关电源设计，其丰富的型号选择与良好的性能，使其在设计替代和互换方面具有极大的灵活性。工程师可根据功率等级、输入输出条件和封装需求，选择 UC2845 或兼容型号，实现设计优化、成本控制及供应链灵活性。
