es3d的参数

　　参数概述

　　ES3D 是一款 3 A 级别的超快／高速恢复整流二极管，封装为 SMC（DO‑214AB）表贴形式。它主要用于高频整流、反向保护、开关电源等场景。以下参数均基于公开资料整理。 AllDatasheet+3Vishay+3西佛罗里达元件+3

　　关键电气参数

　　平均正向整流电流 (Iₙ(AV) 或 IF(AV)_F(AV)F(AV))

　　标称值约为 3.0 A。

　　即该器件在适当散热、合适温度环境下可持续承载约 3 A 的正向电流。

　　重复峰值反向电压 (VRRM_{RRM}RRM)

　　对应 ES3D 型号，最大可达约 200 V。

　　系列中其它型号如 ES3A、ES3B、ES3C 分别为 50 V、100 V、150 V。

　　这一参数说明该器件在反向状态下，所能承受的最大重复反向电压能力。

　　峰值正向浪涌电流 (IFSM_{FSM}FSM)

　　如资料所示，8.3 ms 半正弦冲击波（叠加在额定负载上）可达约 100 A。

　　表示在短时间（浪涌状况）下，器件可承受较大电流，但不能作为其持续工作指标。

　　反向恢复时间 (trr_{rr}rr)

　　标称典型值约 20 ns。

　　在 Nexperia 资料中，ES3D 型号的 trr_{rr}rr “≤ 35 ns”。

　　这个参数尤为关键：表示二极管从导通状态切换到截止状态，反向电流截止所需的时间。值越小，越适合高频开关电源、快速整流等应用。

　　正向压降 (VF_FF)

　　在资料中为约 0.90 V（在某特定测试条件下）。

　　实际使用中该值可能随电流、温度而变化。较低的 VF_FF 有助于降低功耗和发热。

　　结‑环境温度范围 (TJ_JJ, TSTG_STGSTG)

　　工作结温及储存温度范围为 −55 °C 至 +150 °C。

　　显示该器件具备较宽的温度适应能力，适合工业环境。

　　封装与机械特性

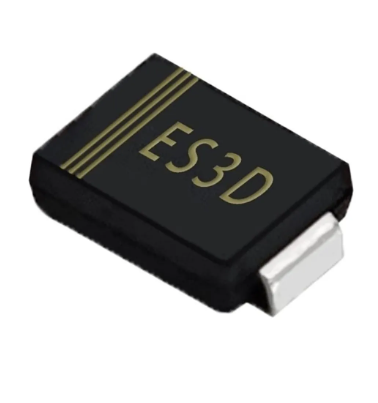

　　封装为 DO‑214AB (SMC)，适用于自动贴片生产。

　　外壳材料符合 UL 94 V‑0 可燃性等级。

　　极性通过外壳上的色环（标示阴极端）标识。

　　公司为自动化贴装和高可靠性设计。

　　应用与注意事项

　　由于其超快恢复时间与 3 A 级别电流能力，ES3D 非常适合于：高频整流、开关电源中的自由轮回（free‑wheeling）路径、反向保护电路、高速开关电路。

　　在选型时要注意反向最大电压 VRRM_{RRM}RRM 是否满足你的系统需求（如是否超过 200 V），如果系统反向电压更高，则需考虑系列中更高 VRRM_{RRM}RRM 的型号（如 ES3G / ES3J 等）。

　　散热/热阻、PCB布局及封装的热性能也很关键，因为尽管标称 3 A，但如果散热不好，实际工作电流可能被限制。

　　尽管正向压降只有约 0.90 V，但在大电流、高频下仍将产生功耗和发热，因此应留有热设计余量。

　　ES3D 是一款高性能、适合自动贴装、适用于高频、高速整流或保护用途的超快恢复整流二极管。其 3 A 连续电流能力、约 20‑35 ns 的恢复时间、200 V 的反向电压等级及 SMC 封装，使其在很多电源设计、开关整流及保护电路中成为优选。若你有具体电路参数（例如反向最大电压、频率、工作电流等），我也可以帮你查找更为详细的规格或对比更合适的替代型号。

　　es3d的工作原理

　　ES3D是一款超快恢复整流二极管（Ultra-Fast Recovery Rectifier），其工作原理基于半导体PN结的导通和截止特性，同时优化了反向恢复时间，以适应高速开关电路和高频整流应用。

　　1. 正向导通原理

　　在电路中，当ES3D二极管的阳极（Anode）施加正电压、阴极（Cathode）接地时，PN结处于正向偏置状态，二极管导通。此时，电子和空穴在PN结交界面复合，形成电流通路，实现交流电转直流电或负载供电。由于ES3D设计有低正向压降（约0.9V），在导通过程中产生的功耗较低，减少了能量损失和器件发热，使其在连续导通情况下仍能稳定运行。

　　2. 反向截止与恢复原理

　　当外部电压方向反转（阴极电压高于阳极）时，二极管PN结进入反向偏置状态，阻止电流通过。然而，由于半导体材料中存在少量载流子，在高频开关过程中会产生短暂的反向电流，这被称为反向恢复电流。ES3D采用玻璃钝化芯片技术和优化PN结结构，使反向恢复时间（t_rr）极短，一般在20-35纳秒级。这意味着二极管在导通和截止之间切换非常快速，能在高频开关电源和逆变器等电路中有效抑制反向电流尖峰，减少开关损耗和电磁干扰（EMI）。

　　3. 浪涌电流处理

　　ES3D设计允许其在短时间内承受较高的正向浪涌电流（I_FSM），如8.3ms半正弦波浪涌电流可达到约100A。这一特性保证了二极管在电源开机、电机启动或突发负载变化等情况下，不会因瞬态过流而损坏，从而提高了系统的可靠性。

　　4. 高频整流应用

　　ES3D特别适合开关电源（SMPS）、逆变器、自由轮回路径和高频整流场合。其快速恢复特性确保二极管在每个开关周期都能迅速截止，避免在高频下产生过大的反向电流和功耗，同时保持输出电压平稳。这对于现代电子设备中高效电源转换、节能和系统稳定性至关重要。

　　ES3D的工作原理核心在于：正向导通时低压降传导电流，反向截止时快速切换以减少反向恢复电流，同时能够承受短时浪涌电流。在高频开关应用中，利用其快速恢复特性和低功耗设计，实现高效整流、保护和信号控制。该原理使ES3D在开关电源、逆变器、工业电源和高频电路中成为可靠的整流与保护器件。

　　es3d的作用

　　ES3D是一款超快恢复整流二极管，其作用主要体现在整流、保护以及高速开关电路应用中。作为表面贴装器件（SMD），ES3D以高频响应能力和低功耗特性，广泛应用于现代电子设备和电源设计中。

　　1. 电流整流作用

　　ES3D最基本的作用是整流交流电流。它能够将交流电（AC）转换为直流电（DC），为电子设备提供稳定的电源。例如，在开关电源（SMPS）中，ES3D可以作为输入整流二极管，将高频交流电整流为可供后续滤波和稳压的直流电。其低正向压降（约0.9V）和较高的平均整流电流能力（3A）保证了导通时能量损耗低、电压降小，从而提高电源效率。

　　2. 高速开关与反向恢复控制作用

　　ES3D属于超快恢复二极管，其反向恢复时间（t_rr）极短，一般在20-35纳秒级。这使其能够在高频开关电路中快速从导通状态切换到截止状态，减少反向恢复电流产生的能量损耗。通过这种特性，ES3D能够有效降低开关电源、逆变器和电机驱动电路中的开关损耗和电磁干扰（EMI），保证系统在高速切换情况下仍能稳定运行。

　　3. 保护作用

　　ES3D还可用于电路的反向保护。当电源极性接反或出现瞬态电压冲击时，二极管会阻止反向电流通过敏感器件，从而保护电路不受损坏。此外，其峰值正向浪涌电流能力（I_FSM可达约100A）使其在突发负载、电机启动或开机浪涌等情况下，能够承受瞬态大电流而不损坏，提高了系统可靠性。

　　4. 高频整流与自由轮回路径作用

　　在开关电源和逆变器中，ES3D常作为自由轮回二极管（free-wheeling diode），用于感性负载电流的续流路径。其快速反向恢复特性保证在高频PWM切换下，负载电流能够顺利回流，减少电压尖峰和功率损耗。

　　ES3D的作用不仅限于交流整流，更包括高速开关控制、浪涌电流承受及电路保护。其低正向压降、高反向耐压、短反向恢复时间和高可靠性，使其在开关电源、逆变器、工业电源、感性负载控制以及高速整流等应用中成为关键器件。通过提供高效稳定的电流整流和保护功能，ES3D能够提升系统整体性能和可靠性。

　　es3d的特点

　　ES3D是一款超快恢复整流二极管，其特点主要体现在高速响应、低功耗、高可靠性和易于表面贴装等方面，使其在高频开关电源、逆变器及工业电源等应用中表现出色。以下是其主要特点解析：

　　1. 超快反向恢复时间

　　ES3D最大的特点之一是超快的反向恢复时间（t_rr），典型值约为20-35纳秒。反向恢复时间短意味着在二极管由导通状态切换到截止状态时，产生的反向电流极少，从而减少开关电源和逆变器中由于高频切换造成的能量损耗和电磁干扰（EMI）。这一特点使ES3D非常适合高频PWM控制和快速整流场合。

　　2. 高电流承载能力

　　ES3D的平均正向整流电流为3A，同时能够承受高达约100A的瞬态浪涌电流（I_FSM），例如8.3ms半正弦波冲击。低正向压降约0.9V，保证在导通时功耗较低，降低器件发热。这种高电流承载能力使其在工业电源、逆变器和电机控制等应用中表现出良好的稳定性和可靠性。

　　3. 反向耐压能力强

　　ES3D的重复峰值反向电压（V_RRM）可达200V，能够承受电源系统中的瞬态反向电压和电压尖峰。这意味着在电源接入反向电压或出现电压波动时，器件不会损坏，增强了系统保护功能。

　　4. 高可靠性和耐用性

　　ES3D采用玻璃钝化芯片结构（glass passivated pellet chip junction），提高了结点稳定性和耐热性能。同时其封装材料符合UL 94 V‑0可燃性等级，能够适应较宽的温度范围（−55°C至+150°C），保证器件在工业、家电及恶劣环境下长期可靠运行。

　　5. 便于表面贴装和自动化生产

　　ES3D采用DO‑214AB（SMC）封装，适合现代PCB表面贴装工艺，可用于自动化生产线，提高制造效率。同时，封装上标有阴极色环，便于辨识极性和安装。

　　6. 适用广泛的应用场景

　　结合其超快恢复、高电流、高耐压、低正向压降的特点，ES3D被广泛应用于开关电源（SMPS）、逆变器、电机驱动、工业控制、高频整流及保护电路中，满足对高效能、高可靠性及高频特性要求的应用场合。

　　ES3D的主要特点包括超快反向恢复时间、高电流承载能力、强反向耐压、高可靠性、低正向压降及便于表面贴装。这些特点使其在现代电子电源设计中，尤其是高速开关和高频整流场景下，能够提供高效、稳定和可靠的整流与保护功能，是高性能整流二极管的典型代表。

　　es3d的应用

　　ES3D是一款超快恢复整流二极管，其应用主要集中在高频、高效能的电源整流与保护电路中。凭借其低正向压降、短反向恢复时间、高耐压和高浪涌电流承载能力，ES3D在工业、消费电子及智能设备中得到了广泛应用。

　　1. 开关电源（SMPS）应用

　　在开关电源中，ES3D常用作整流二极管或自由轮回二极管（free-wheeling diode）。其快速反向恢复特性使得在PWM高频开关下，能够迅速截止，减少反向恢复电流造成的能量损耗和电磁干扰（EMI），保证输出电压稳定，提高电源效率。同时，低正向压降降低了导通功耗，减少发热，从而延长电源寿命。

　　2. 逆变器和电机驱动

　　在逆变器和直流电机驱动电路中，ES3D可作为续流二极管使用。当开关元件关闭时，感性负载产生的反向电流通过ES3D释放，避免开关元件因反向电流而受损。其高峰值浪涌电流能力确保在电机启动或负载突变时，二极管能够承受瞬态大电流，提高系统可靠性。

　　3. 工业电源和保护电路

　　ES3D还适用于工业电源、电池管理和保护电路。其反向耐压可达200V，可保护敏感元器件免受电源接反或瞬态电压冲击的损坏。在自动化设备和工业控制系统中，ES3D能够提供高效整流和反向保护，确保设备长期稳定运行。

　　4. 高频整流与信号控制

　　由于ES3D具备短反向恢复时间，它适合用于高频整流和高速信号控制电路。例如在DC-DC转换器、太阳能逆变器和UPS不间断电源中，ES3D可以快速响应高频开关，保证电流方向正确，减少能量损失，并降低电磁干扰。

　　5. 消费电子与便携设备

　　在消费电子产品如充电器、LED驱动器和智能家居设备中，ES3D用于AC-DC整流和负载保护。其表面贴装封装（SMC/DO-214AB）便于自动化生产，提高制造效率，同时满足轻薄化设计需求。

　　ES3D凭借超快恢复、低正向压降、高耐压和高浪涌电流能力，在开关电源、逆变器、电机驱动、工业电源、高频整流和消费电子等领域都有广泛应用。它不仅提高了电源效率和系统可靠性，还能在高频、高速开关环境下稳定工作，是现代电子设备中不可或缺的高性能整流二极管。

　　es3d能替代哪些型号

　　一、ES3D及其系列详细型号

　　ES3D 属于一个以 “ES3x” 命名的超快恢复整流二极管系列，其特点是 3 A 连续正向电流、DO‑214AB（SMC）封装、玻璃钝化芯片、超快反向恢复时间。

　　以下是这个系列中常见的型号细节（重要以电压等级区分）：

　　系列名称：ES3A、ES3B、ES3C、ES3D、（也有 ES3F、ES3G、ES3J、ES3K 等更高电压版本）

　　共同参数概括：

　　平均正向整流电流 IF(AV) = 3.0 A。

　　峰值正向浪涌电流 IFSM ≈ 100 A（8.3 ms 半正弦波）

　　封装 DO‑214AB (SMC)

　　反向恢复时间 trr 很短，比如 ES3D 型典型大约 20‑30 ns 左右。

　　电压等级分布（以 VRRM 为例）：

　　ES3A：50 V

　　ES3B：100 V

　　ES3C：150 V

　　ES3D：200 V

　　系列还包括更高电压版本如 ES3F (300V)、ES3G (400V)、ES3J (600V) 等。

　　因此，ES3D 指的是 3 A、200 V 级别的型号，隶属于该系列。制造商资料也把 “ES3A、ES3B、ES3C、ES3D” 归为 “50‑200 V”范围。

　　总结：如果你的电路原本用的是 “ES3D” 型号，那么它就是该系列中 200V、3A、超快恢复二极管的一员。如果你看到系列中的其它 “ES3x” 型号（如 ES3B、ES3C 等），它们是电压等级不同但大体规格相近。

　　二、ES3D 能替代哪些型号？

　　在选择替代器件时，我们主要考虑以下几个关键参数：电压等级（VRRM/VDC）、正向电流能力、恢复时间特性、封装兼容性、引脚／布局兼容性等。基于此，ES3D 可作为下列型号的替代，或在某些场景下被它们替代。

　　1. 同系列内部替代

　　由于 ES3D 系列内部很多型号电流规格（3 A）、封装（SMC）一致，只是电压等级不同，因此可互换替代条件如下：

　　若原件是 ES3A（50V）或 ES3B（100V）或 ES3C（150V），且电路要求 ≤200V，那么将其替换为 ES3D（200V）是可行的。这样替代提升了反向电压余量。

　　相反，若电路电压要求低于 200V 且使用 ES3D，理论上可用 ES3C（150V）替代，但要确认电压余量足够、安全性更高情况下可考虑。但一般不建议反向降级。

　　若电路甚至需要更高电压（300V、400V、600V），则可从系列中找到 ES3F、ES3G、ES3J 来替代 ES3D 以增加耐压余量。即 ES3D 被这些更高耐压版本替代。

　　2. 外部型号／同功能厂商型号替代

　　在现实中，如果原电路或现有库存中没有 ES3D，也可以考虑以下替代型号条件：

　　任意 “3 A、SMC 封装、超快恢复时间、200V 或更高耐压” 的整流二极管，比如其他厂商的类似规格型号。只要其反向电压、正向电流、恢复时间、热特性满足电路要求即可。

　　在替代时需注意：如果选用的是“普通恢复”二极管（而非超快恢复），则可能因为恢复时间变慢导致高频开关电路中效率下降或电磁干扰增大。因此替代器件应至少具有与 ES3D 相近或更优的 t_rr。

　　封装兼容性也很关键：ES3D 使用 DO‑214AB (SMC)，替代件若封装不同可能需要重新布局或散热设计。

　　3. 替代建议总结

　　如果系统原来用的是低耐压版本（如 100‑150V）且电压安全余量足够，用 ES3D（200V）作为“更高规格替代”是较佳选择。

　　如果系统负载或电压要求更高，则应选用 ES3F/ES3G/ES3J 系列型号替换 ES3D。

　　若系统极其看重恢复时间或高频性能，应确保替代件的 t_rr ≤ ~30 ns，否则可能影响性能。

　　替换前务必对比两个器件的所有关键参数：VRRM/VDC、IF(AV)、IFSM、VF（正向压降）、trr（恢复时间）、封装尺寸、热阻 RθJA 等。

　　结语

　　ES3D 作为“3 A、200 V、超快恢复、SMC 封装”整流二极管，其所在的 ES3x 系列提供了多个耐压等级（50‑600V 甚至更高）选择。它既可以替代系列中较低耐压的型号，也可被系列中更高耐压版本所替换。在跨厂商替代时，需要严格匹配电压、电流、恢复时间和封装等关键参数，以保证替换后电路性能和可靠性不受影响。
