TL081 的参数

　　TL081 是一款基于 JFET 输入技术的高性能单运算放大器，其参数特点主要体现在高输入阻抗、低偏置电流、较快转换速度和宽电源范围。以下从电气特性、输入输出性能以及频率特性几个方面进行详细说明。

　　在电源参数方面，TL081 的工作电源电压范围非常宽，可支持 ±5V 至 ±18V 的双电源，或 10V 至 36V 的单电源工作方式。其静态电流典型值约为 1.4mA，功耗较低，适合应用于对能耗要求相对敏感的模拟系统。此外，其常见的额定功率封装如 DIP-8、SOIC-8 等，便于在不同尺寸的电路中应用。

　　在输入特性方面，TL081 采用 JFET 输入结构，因此输入阻抗极高，通常达到 10¹²Ω 级别；输入偏置电流典型值仅为 30pA，最大值约为 200pA，非常有利于处理高阻抗传感器或弱信号。输入失调电压典型为 3mV，可通过外部调零实现更高精度。其共模输入电压范围通常在 ±12V（±15V 供电时），具有较宽的共模范围，但不能完全下拉至负电源。

　　在输出参数方面，TL081 能提供较大的输出电压摆幅，在 ±15V 电源条件下，输出电压范围一般可达 ±12V 以上，能够满足大多数模拟信号放大需求。输出短路保护能力也保证了其在意外负载条件下的可靠性。

　　频率与动态性能方面，TL081 的转换速率（Slew Rate）典型值为 13V/µs，使其在处理快速变化信号时具有良好响应；单位增益带宽约为 3MHz，适合一般的中频信号处理场景。噪声方面，其输入电压噪声密度约为 18nV/√Hz（1kHz 时），在通用模拟放大应用中表现良好。

　　TL081 的参数组合使其兼具高输入阻抗、较快速度、低偏置电流和宽电源范围，是一款适合精密信号处理、音频电路、滤波器、传感器接口等场景的高性能 JFET 运放。

　　TL081 的工作原理

　　TL081 是一款基于 JFET 输入结构的高性能运算放大器，其工作原理可从输入级、增益级、补偿结构以及输出级四个部分进行理解。其核心目标是对输入信号进行线性放大，同时保持高输入阻抗、低偏置电流和较快的响应速度。

　　在输入级方面，TL081 采用差动 JFET 晶体管作为输入对管，这是其最重要的设计特点。JFET 的输入特性表现为极高的输入阻抗（通常达到 10¹²Ω），从而使得输入信号几乎不会受到运放内部电路的拖拽，既避免信号失真，也便于与高阻抗传感器或分压网络配合。JFET 输入对管同时实现差分放大，对两个输入引脚的微弱电压差进行放大，并为后续级提供初始增益。

　　输入级之后是内部的高增益放大级（通常由双极型晶体管构成的多级放大结构）。这个阶段的作用是进一步放大输入级的信号，使运放具有非常高的开环增益（通常高达 100dB 以上）。为了使 TL081 在闭环应用中保持稳定，内部加入了频率补偿网络，主要通过电容补偿方式限制高频增益，使得运放在各种反馈条件下都能够稳定工作，不易产生振荡。

　　信号进入输出驱动级。TL081 采用推挽输出结构，使其能够提供较大的输出摆幅和一定的输出电流能力。虽然 TL081 并非轨到轨输出，但在 ±15V 电源条件下，其输出可接近 ±12V，足以满足大多数模拟系统的动态范围需求。此外，输出级还具备短路保护机制，可以在负载异常时防止器件损坏。

　　在反馈使用时，TL081 会通过外部电阻网络形成闭环系统，从而按用户设定的增益、带宽和响应特性进行稳定放大。当负反馈建立后，运放将自动调整输出，使反相输入端与同相输入端的电压趋于相等，这正是运放“虚短”和“虚断”原理得以实现的基础。

　　总TL081 的工作原理体现为：高输入阻抗的 JFET 差动输入、内部高增益放大结构、频率补偿保障稳定性、推挽输出提供驱动能力。这些设计结合，使 TL081 在精密信号放大、滤波、音频和控制系统中表现稳定可靠。

　　TL081 的作用

　　TL081 是一款基于 JFET 输入技术的高性能运算放大器，其主要作用是在各种模拟电路中实现高精度、低噪声的信号放大与处理。由于具备高输入阻抗、低偏置电流、较快转换速率以及较低失调电压，TL081 在弱信号处理、传感器接口、音频电路及精密放大系统中有着广泛用途。

　　TL081 的核心作用是进行线性放大。通过外接反馈网络，它可以实现电压放大、缓冲、滤波、积分、微分等多种模拟功能。其开环增益高达 100dB 以上，在闭环条件下能够有效稳定地增益控制，适用于传感器放大、仪表前端采集等对精度敏感的场景。

　　TL081 在高输入阻抗场景中具有不可替代性。许多传感器，如光敏电阻、压电陶瓷、pH 电极等，其输出阻抗非常高，普通 BJT 输入运放会因偏置电流大而导致信号误差。TL081 的输入偏置电流低至数十 pA，可几乎不改变原始信号，因此特别适用于弱电或高阻抗信号链路的放大与调理。

　　TL081 在音频处理电路中也经常被使用。其噪声性能较好，转换速率高（13V/µs），能够快速响应音频变化，适用于前级放大器、滤波器、均衡器以及高品质音频信号链。与传统运放相比，JFET 输入结构带来的透明音质也使其常用于 Hi-Fi 设备。

　　TL081 还能用于构建各种模拟计算模块，如加法器、差分放大器、比较器（尽管并非专业比较器）、电压跟随器、峰值检测器等，广泛存在于工业控制、模拟仪表、测试测量、电源控制系统和自动化领域。

　　TL081 的作用不仅仅是一个“放大器”，更是模拟电路中的多功能基础模块。它凭借高输入阻抗、低噪声、较宽电源范围和良好的动态性能，为各种精准信号处理和控制系统提供了稳定可靠的核心模拟能力。

　　TL081 的特点

　　TL081 作为一款基于 JFET 输入技术的高性能运算放大器，其特点主要体现在高输入阻抗、快速响应、低偏置电流、低噪声以及宽电源适应性等方面。这些特性使其在精密信号处理、音频电路和各类模拟控制系统中表现稳定可靠。

　　TL081 最大的特点是 JFET 输入结构。这种结构使得其输入阻抗极高，可达 10¹²Ω 以上，同时输入偏置电流极低，通常仅几十皮安级。这意味着运放对信号源的负载极小，特别适用于高阻抗传感器、微弱信号检测和对精度要求高的采集电路。相对于 BJT 输入运放，TL081 在高阻抗环境中具备明显优势。

　　TL081 拥有 较快的动态性能。其典型转换速率（Slew Rate）为 13V/µs，使其能够快速响应输入变化，适用于脉冲信号处理、音频信号前级放大以及对瞬态响应有要求的系统。同时，其单位增益带宽约 3MHz，在中频范围内提供较稳定的增益表现。

　　TL081 在 噪声性能 上表现良好。其输入电压噪声密度典型为 18nV/√Hz，适合用在音频、精密仪表、滤波器及信号调理等需要较低噪声的场合。尽管不是超低噪声运放，但在通用模拟电路中具备良好的性价比和稳定性。

　　TL081 支持 宽电源电压范围，既可在 ±5V 至 ±18V 的双电源下工作，也可在 10V～36V 的单电源系统中使用。这使得 TL081 能够灵活适配工业系统、电源控制、电机驱动控制器以及传统模拟电路，兼具通用性与适应性。

　　为了提高可靠性，TL081 集成了 内部频率补偿 和 输出短路保护。频率补偿保证其在不同反馈网络结构下均能稳定工作，避免高频振荡；而短路保护则提升了在实验与工程应用中的安全性，减少误操作造成损坏的风险。

　　TL081 的特点可总结为：高输入阻抗、低偏置电流、快速响应、低噪声、宽工作电源范围以及优良的稳定性。也正是这些特性，使 TL081 成为信号放大、传感器接口、音频前级、滤波器和控制系统中广泛采用的经经典运算放大器。

　　TL081 的应用（约500字）

　　TL081 作为一款高性能 JFET 输入运算放大器，凭借高输入阻抗、低偏置电流、低噪声及较快的响应速度，在各类模拟电子电路中有着广泛应用。其应用领域涵盖工业控制、精密测量、音频处理以及信号调理等多个方向。

　　在 传感器接口和信号采集系统 中，TL081 常用于放大来自高阻抗传感器的微弱信号。例如光电传感器、压力传感器、温度传感器或pH 电极等，其输出信号通常较小且阻抗高，TL081 的高输入阻抗和低偏置电流可以有效防止信号失真，实现精确放大。它还可以被用于构建差分放大器或仪表放大器，为模拟测量提供稳定可靠的信号输入。

　　在 音频处理领域，TL081 被广泛应用于前置放大器、均衡器、滤波器和音频混音设备。由于其低噪声特性和较快的转换速率（13V/µs），可以保证音频信号的透明性与高保真度。音频信号经过 TL081 放大后，可保持较低的失真和良好的频率响应，非常适合 Hi-Fi 或专业音响系统的前级放大需求。

　　在 模拟控制和计算电路 中，TL081 也有广泛用途。它可以构建积分器、微分器、电压跟随器、加法器、差分放大器等功能模块，用于工业自动化、运动控制、过程控制及信号调理等场景。此外，TL081 还可用作缓冲器，为高阻抗源提供低阻抗输出，方便后续电路处理。

　　TL081 在 滤波器、信号调理和测试测量仪器 中也十分常见。它能够实现低通、高通、带通及带阻滤波，同时在示波器、数据采集系统以及实验室仪器中作为前端放大器，提高信号精度和系统可靠性。

　　TL081 凭借其高输入阻抗、低噪声、快速响应及宽电源适应性，成为精密模拟信号处理、音频放大、传感器接口和控制系统等领域中广泛应用的核心运算放大器，适用于工业、科研和消费类电子产品中各种模拟电路设计。

　　tl081能替代哪些型号

　　TL081 的详细型号

　　TL081 属于 TI（德州仪器）推出的 TL08x 系列单运算放大器，其系列型号丰富，主要可根据封装类型、温度等级和性能特性进行区分。常见型号如下：

　　基础型号：

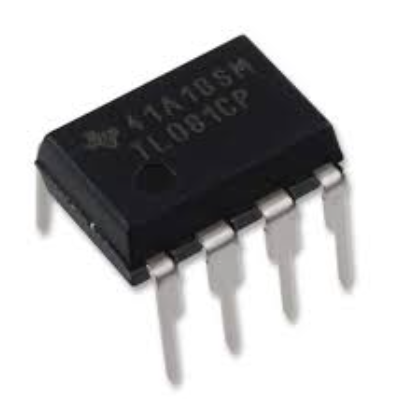

　　TL081CP：塑料 DIP-8 封装，商用温度范围（0°C ~ +70°C），最常用型号。

　　TL081CN：小型塑料 DIP-8 封装，类似 TL081CP，但通常面向低功耗或通用应用。

　　TL081CD：SOIC-8 小型封装，适用于 PCB 空间受限的设计。

　　TL081IP / TL081IN：工业级温度范围（-40°C ~ +85°C）封装，适用于工业控制及环境要求较高的应用。

　　TL081AC / TL081ACD / TL081ACP：增强版，偏置电流和输入失调电压更低，适用于精密信号处理。

　　特殊改进型号：

　　TL081B / TL081BIP / TL081BID：B 版型号，优化了输入失调电压、开环增益及频率特性。

　　TL081C / TL081CIP：C 版型号，通常为标准商用，适合通用应用。

　　这些型号主要在 封装类型（DIP-8、SOIC-8）、温度等级（商用/工业）、精度等级（标准/增强版） 上有所区别，但核心电气特性（高输入阻抗、低偏置电流、宽电源范围）保持一致。

　　TL081 的可替代型号

　　TL081 因其经典的 JFET 输入运算放大器特性，可在多数高输入阻抗、低偏置电流要求的场景中用多种同类运放替代。替代选择通常依据 功能特性、封装形式、温度范围和频率性能 来确定。以下列出主要可替代型号：

　　TI 系列同类运放

　　TL071：TL08x 系列的兄弟型号，性能几乎一致，区别在于内部补偿和输入失调电压略有差异。TL071 通常用于单通道精密放大，TL081 更常用于通用应用。

　　TL072：双运放封装（两个 TL081 集成在一颗芯片上），可用于需要双通道或桥接放大的场景。TL072 在引脚配置和增益特性上与 TL081 相似，设计替代方便。

　　TL074：四运放封装，适合多通道系统，功能和特性与 TL081 一致，尤其在音频和信号调理电路中替代方便。

　　其他厂商兼容型号

　　LM081（NSC / TI 兼容）：与 TL081 电气特性完全兼容，可直接替换，适合现有 TL081 设计无须改动。

　　NE081 / LM081N / LM081P：老牌兼容型号，性能接近 TL081，广泛存在于工业控制和音频电路中。

　　OP07、LF351：虽然属于 JFET 输入运放，但 LF351 的噪声和速度稍高，可在非极精密场合替代 TL081。

　　MC33171（ON Semiconductor）：单通道 JFET 输入运放，性能接近 TL081，可用于音频或仪表放大。

　　注意替代细节

　　封装与引脚：TL081 主要为 DIP-8 或 SOIC-8，替代型号需保证引脚兼容，否则需调整 PCB 布局。

　　温度等级：工业级应用需选择工业温度范围型号（-40°C ~ +85°C），商用替代型号不适合长期高低温环境。

　　频率和响应：TL081 转换速率为 13V/µs，单位增益带宽约 3MHz，替代型号在高速或高频场景需确认匹配。

　　电气参数：输入偏置电流、输入失调电压、输出摆幅等参数需与设计要求一致，以保证精度不受影响。

　　TL081 的可替代型号丰富，既有 TL08x 系列内部替代（TL071、TL072、TL074），也有 跨厂商兼容型号（LM081、NE081、LF351、MC33171），为电子设计提供了灵活选择空间。在工业控制、仪表测量、音频处理和信号调理等领域，合理选择替代型号不仅可以保证性能，还能解决供应紧缺问题，提高设计可靠性和可维护性。
