TJA1145 的参数

　　TJA1145 是 NXP 推出的高性能 CAN FD 收发器，其参数设计面向汽车电子的高可靠性需求，涵盖电气特性、通信能力、保护功能以及低功耗指标等多个方面。其典型工作电源电压为 5V（VCC = 4.5V ~ 5.5V），内部集成稳健的电源管理和欠压监测电路，能够确保在电源波动或负载变化时仍保持正常通讯。TJA1145 的总线接口电压范围宽，可承受高达 ±58V 的总线故障电压，从而显著提升其在汽车高压干扰环境中的生存能力。

　　在通信性能方面，TJA1145 支持 高速 CAN（ISO 11898-2）和 CAN FD（高达 5 Mbps） 模式，具备稳定的显性（dominant）与隐性（recessive）电平切换速度，输出驱动能力强，总线对称性设计优良，有利于提升信号完整性。其典型传播延时低，收发器的显性输出电流能够满足长线缆和多节点网络布置要求，使其适合复杂车载布线架构。

　　在功耗方面，TJA1145 内置多种低功耗工作模式，如 Standby 模式、Sleep 模式、Partial Networking（PN）模式 等。其中，Sleep 模式下的待机电流可低至 µA 级别，适用于对静态电流有严格要求的整车系统。它还支持总线唤醒（Bus Wake-up）与本地唤醒（Local Wake-up）机制，在保持低功耗的同时不影响系统响应能力。

　　保护功能方面，TJA1145 配备 TXD 超时保护、热关断保护（Thermal Shutdown）、欠压保护、短路保护（CANH/CANL 对电源或地） 等多重安全机制，确保在短路、过热等故障状态下自动进入安全模式，避免损坏系统。此外，其总线引脚具有高达 ±8 kV 的 ESD 保护能力（取决于具体型号封装），有效提升抗静电冲击能力。

　　在接口控制上，TJA1145 提供 SPI 接口用于配置工作模式、状态监测和诊断读取，例如总线状态、故障标志、电源模式等，可与 MCU 实现灵活交互。PN 模式支持节点选择性唤醒功能，有助于减少整车网络负载。

　　TJA1145 的参数特点体现在 高抗干扰、高带宽、高安全性和低功耗 等方面，使其非常适合应用在现代 CAN FD 汽车网络中。

　　TJA1145 的工作原理

　　TJA1145 的工作原理主要围绕 CAN 总线物理层信号的收发转换、网络管理以及低功耗控制 三大核心功能展开。作为一款 CAN FD 收发器，它位于 MCU 与车载 CAN 总线之间，承担将 MCU 的逻辑电平转换为总线差分信号、接收总线上的差分数据并还原为数字信号给 MCU 的作用，从而确保 CAN 网络的数据可靠交互。

　　在发送过程中，MCU 通过 TXD 引脚向 TJA1145 输入逻辑信号。收发器内部的驱动电路会根据 TXD 的电平状态，控制 CANH 与 CANL 引脚输出差分信号：显性位（dominant）时 CANH 上升、CANL 下降；隐性位（recessive）时 CANH 和 CANL 都维持在近似相同的静态电位。这种差分驱动方式能够有效抑制电磁干扰和共模噪声，实现高可靠性的车载数据传输。对于 CAN FD 格式，高速相位的数据速率可达 5 Mbps，因此 TJA1145 内部采用高速驱动结构提升边沿速率与对称性。

　　在接收过程中，CAN 总线上的差分信号经过内部比较放大电路后被转换成逻辑电平，并由 RXD 引脚输出至 MCU。TJA1145 的接收路径采用高抗干扰设计，其共模抑制能力强，即使在发动机舱等高噪声环境中也能稳定识别数据。此外，内部还具备总线监测、多种错误检测机制，如检测总线短路、总线卡死在显性/隐性、过温等异常状态，以保障车载网络的安全性。

　　TJA1145 的另一核心机制是 电源管理与低功耗控制。它支持 Normal、Standby、Sleep 和 Partial Networking（选择性唤醒）等模式。Normal 模式用于正常通信；Standby 和 Sleep 模式则关闭大部分内部电路以降低功耗，并通过唤醒电路监视总线活动或本地引脚事件；Partial Networking 则允许设备仅在特定 CAN 帧出现时才唤醒，有效减少车辆静态能耗。这一机制依赖内部的 CAN 帧过滤器，通过识别 ID 或模式位判断是否执行唤醒。

　　TJA1145 还通过 SPI 接口与 MCU 交互，MCU 可实时读取状态寄存器、配置模式、设置诊断参数，从而实现系统级网络管理。

　　TJA1145 的工作原理是通过 差分收发、电源管理、诊断保护和网络唤醒机制，构建一个稳定、可靠且低功耗的 CAN FD 物理层接口。

　　TJA1145 的作用

　　TJA1145 是 NXP 面向汽车电子系统开发的一款高性能 CAN FD 收发器，其核心作用是作为 MCU 与 CAN 总线之间的物理层接口，确保车载网络中各电子控制单元（ECU）之间的数据传输安全、稳定、可靠。它在汽车 CAN/CAN FD 网络中承担着不可替代的关键角色，是现代智能汽车通信架构的重要组成部分。

　　TJA1145 的最主要作用是 实现逻辑电平与差分信号之间的转换。MCU 输出的数字信号无法直接在车辆分布式线束上长距离传输，而 TJA1145 能将这些信号转换为抗干扰能力强的差分信号（CANH / CANL），实现高速、长距离的数据通信。同时，它还能将总线上的差分信号重新转换为 MCU 可识别的逻辑电平，以确保整车内不同模块之间的信息能顺利传递。

　　TJA1145 通过其 高性能 CAN FD 支持能力（最高 5 Mbps），使其成为新一代汽车网络的理想物理层器件。随着汽车电子功能不断增加，如 ADAS、车身域控制器、动力系统控制等都需要更大带宽，TJA1145 的高速特性能够满足这些高速数据交换的需求。

　　TJA1145 的作用还体现在 系统保护与安全机制 上。它内置了总线短路保护、过温保护、欠压保护、TXD 超时保护等多重防护措施，在汽车恶劣环境下（高温、高噪声、高电压干扰）依然能够维持稳定工作，防止总线冲突或外部异常导致 ECU 损坏。此外，它具备总线故障诊断能力，可协助 MCU 识别网络异常，提升整个系统的安全性与可靠性。

　　TJA1145 在 低功耗汽车网络管理 中也扮演重要角色。它支持 Sleep、Standby、Partial Networking 等多种低功耗模式，通过智能唤醒功能（包括 CAN 总线唤醒、ID 过滤唤醒等）实现整车待机能耗的有效降低，这对于新能源汽车、长时间驻车监控系统尤为重要。

　　通过 SPI 接口，TJA1145 可与 MCU 实现网络状态管理、错误监控、模 式切换等功能，使其不仅仅是一个收发器，而是一个 可管理、可监控的智能 CAN FD 节点接口。

　　TJA1145 的作用涵盖通信、保护、低功耗以及系统管理多个方面，是现代车辆 CAN FD 通信系统中不可或缺的重要器件。

　　TJA1145 的特点

　　TJA1145 是 NXP 为现代汽车 CAN/CAN FD 网络推出的一款高性能收发器，其特点集中体现在 高速通信能力、稳健的电磁兼容性、安全防护机制以及先进的低功耗设计 等方面，是车载总线通信中应用极为广泛的成熟产品。

　　TJA1145 的最大特点是 支持 CAN FD（Flexible Data Rate）通信，高速段数据率可达 5 Mbps，较传统 CAN 在带宽上有显著提升，能够满足如今汽车中对大数据量传输的需求。例如在 ADAS、整车网关、域控制器等场景，其高速能力可有效缩短通信延时，提升整车数据交互效率。

　　TJA1145 具有 一流的 EMC（电磁兼容）性能。其收发器内部采用优化的差分驱动结构、可靠的信号整形电路以及滤波机制，能够在发动机舱、底盘等高干扰环境中保持稳定运行。并且其总线引脚具备高等级的 ESD 抗干扰能力，典型可达 ±8 kV，使其非常适合在汽车复杂的用电环境中长期运行。

　　它拥有完善的 保护与诊断机制。包括总线短路保护、欠压保护、过温保护、TXD 超时保护、总线卡死检测等多个安全功能。一旦发生异常，器件会自动进入安全模式，防止系统进一步损坏。同时，它支持总线监测和错误状态报告，MCU 可通过 SPI 读取诊断信息，大大增强车载网络的可维护性和可靠性。

　　TJA1145 的 低功耗性能 也是其核心优势之一。它支持多种省电模式，例如 Standby、Sleep 以及 Partial Networking 模式，能够在 ECU 处于非工作状态时保持微安级静态电流消耗。特别是 Partial Networking，允许设备按特定 CAN 帧匹配条件选择性唤醒，显著降低整车待机功耗，对于新能源车和长时间驻车场景尤为重要。

　　通过 SPI 可管理接口，TJA1145 不仅是一个简单的收发器，也具备可配置、可监控、可诊断的智能特性。MCU 可以对其模式进行切换、读取错误标志，并参与系统级网络管理。

　　TJA1145 的特点可概括为 高速、可靠、安全、智能、低功耗，使其成为车载 CAN FD 网络中应用最广泛、性能最稳定的收发器之一。

　　TJA1145 的应用

　　TJA1145 作为 NXP 推出的一款高性能 CAN FD 收发器，在现代汽车电子系统中有着极其广泛且关键的应用。其主要作用是为 MCU 与 CAN/CAN FD 总线之间提供稳定的物理层连接，因此被大量应用于 车身控制、动力系统、ADAS、车载网关、智能座舱以及新能源汽车 BMS 等核心领域。随着汽车网络结构从传统架构向域控制、集中式架构演进，TJA1145 因支持高速 CAN FD、低功耗和高安全性，成为众多 ECU 的首选收发方案。

　　在 车身控制系统（BCM） 中，TJA1145 广泛用于控制车灯、雨刷、门锁、空调、后备箱等模块之间的数据交互。由于车身线束复杂且干扰较多，TJA1145 强大的抗 EMI/EMC 能力保证车身网络长期稳定运行。在 动力系统（如发动机 ECU、变速器 ECU） 中，它用于高速数据通信，例如发动机转速、燃油喷射、扭矩控制等关键参数实时传输。

　　在 ADAS（高级驾驶辅助系统） 和 车辆域控制器 中，TJA1145 的 CAN FD 高速传输能力是其关键优势。ADAS 需要从雷达、摄像头、传感器等模块获取大量数据，TJA1145 可实现更高带宽、低延迟的总线通信，使功能更可靠。例如自动刹车、车道保持、盲区监测等功能都需要稳定、快速的数据交换。

　　在 车载网关（Gateway） 中，TJA1145 也是标配器件之一。网关负责连接不同速率、不同协议的网络，如 CAN、CAN FD、LIN、以太网等，TJA1145 通过多个 CAN FD 通道实现高速域与低速域之间的数据转发，提高整车通信效率与实时性。

　　在 新能源汽车领域，TJA1145 在 BMS（电池管理系统）、OBC（车载充电机）、DC-DC 转换器等模块中应用广泛。特别是在 BMS 中，其低功耗 Partial Networking 功能，使整车在停车状态下仍能保持对电池的监控，同时最大程度减少能量消耗，对于纯电动车至关重要。

　　TJA1145 也被用于 底盘系统（ABS、ESP、EPB、转向系统）、智能座舱（T-Box、信息娱乐系统） 和 车队管理系统 等场景，满足高速、安全、可靠的通信需求。

　　TJA1145 凭借 高速 CAN FD 支持、强 EMC、低功耗、丰富保护机制和 SPI 智能控制功能，几乎覆盖了所有车载 ECU，是现代汽车网络中不可替代的重要通信器件。

　　TJA1145 能替代哪些型号

　　TJA1145 是 NXP 推出的一款高性能 CAN FD 收发器，属于面向汽车 CAN/CAN FD 网络的智能物理层器件。由于其具备高速、低功耗、智能诊断以及 Partial Networking（选择性唤醒）功能，因此在车载行业广泛应用。在进行替代前，必须先了解其具体型号分类，不同型号在功能上存在一定差别，选择替代件时也必须严格匹配唤醒方式、接口结构、电气特性以及是否具备 PN 功能。以下内容将从详细型号分类与可替代器件两个方面展开说明。

　　一、TJA1145 的详细型号分类

　　TJA1145 系列主要包括 标准型（TJA1145） 和 带唤醒滤波功能的 TJA1145T/FT 系列，同时还根据是否支持 Partial Networking（PN）选择性唤醒功能、封装形式、温度等级和电源电压监控模式等因素细分为多个具体料号。

　　以下为常见的详细型号分类总结：

　　1. 按是否支持 Partial Networking（PN）分类

　　TJA1145（无 PN 功能）

　　适合普通 CAN/CAN FD 通信

　　用于无选择性唤醒需求的常规车载 ECU

　　功能结构较简单

　　TJA1145T、TJA1145T/FD、TJA1145T/3、TJA1145FT（具备 PN 功能）

　　支持 selective wake-up（选择性唤醒）

　　适合网关、域控制器、电池管理系统等有严格低功耗要求的 ECU

　　可根据 CAN 帧 ID 筛选唤醒条件

　　2. 按控制接口分类

　　带 SPI 接口版本（SPI 管理）

　　控制灵活

　　可读取状态寄存器、诊断信息

　　常见料号：

　　TJA1145、TJA1145T、TJA1145T/FD、TJA1145T/3

　　无 SPI 的简化版（较少见）

　　以硬件脚控制为主

　　功能固定，适合简单场景

　　3. 按封装形式分类

　　封装类型特点

　　SOIC（SO-8 / SO-14）适用于大部分汽车控制器，抗干扰能力强

　　HVSON（小型无引脚封装）更小尺寸，用于高密度车载板卡

　　常见封装型号如：

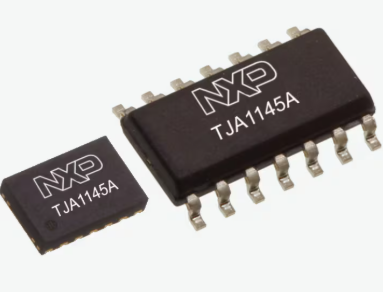

　　TJA1145TK/FD（HVSON8）

　　TJA1145T/3（SO-14）

　　TJA1145ATK（HVSON）

　　4. 按工作温度等级

　　-40℃ ~ +125℃（车规标准）

　　-40℃ ~ +150℃（更高温版，较少见）

　　TJA1145 系列均采用车规级温度范围，以适应发动机舱、底盘等严苛工作环境。

　　二、TJA1145 能替代哪些型号（兼容与替代分析）

　　要判断可替换型号，必须从以下核心参数匹配：

　　CAN FD 支持程度（是否支持 5 Mbps）

　　是否支持 Partial Networking（PN）

　　电源电压范围（VCC）

　　接口方式（SPI 控制/IO 控制）

　　EMC/ESD 等级

　　封装兼容性

　　车规认证等级（AEC-Q100）

　　基于上述条件，可替代型号可分为 同厂兼容、跨厂兼容、升级替代与功能级替代 四种方式说明。

　　（一）同厂家 NXP 兼容型号（最优替代）

　　1. TJA1044GT、TJA1044XT

　　同为 NXP 高速 CAN 收发器

　　但不支持 CAN FD、高速能力较弱

　　在 不需要 FD 功能 的场景可替代 TJA1145 的基础通信功能

　　不适用于需要 5 Mbps、Partial Networking 的系统

　　适用替代场景：普通 CAN、BCM、低速通信 ECU

　　2. TJA1462 / TJA1463（CAN FD & SIC）

　　支持 CAN FD

　　EMC 性能更强

　　SIC（signal improvement circuitry）技术对抗干扰能力更佳

　　部分版本也带 selective wake-up 功能

　　可作为 TJA1145T、TJA1145FT 等 PN 版本的更高性能替代品

　　3. TJA115x（带安全机制的 CAN FD 收发器）

　　带入侵检测、系统安全功能

　　用于网关、汽车安全域控制器

　　可作为高端安全型替代方案，但价格更高

　　（二）其他品牌可替代型号（功能级兼容）

　　以下型号在 CAN FD 能力、输出驱动能力、总线保护和电源管理方面与 TJA1145 相近，可作为不同场景的替代选择。

　　1. Infineon（英飞凌）替代型号

　　TLE9251VS / TLE9255W / TLE9254W

　　支持 CAN FD（高达 5 Mbps）

　　EMC 水平优秀

　　AEC-Q100 车规认证

　　功耗与工作模式与 TJA1145 类似

　　其中 TLE9255W 提供低功耗模式，接近 TJA1145T 的 PN 功能，但不完全等效。

　　2. Texas Instruments（TI）替代型号

　　TCAN1043A / TCAN1042Q / TCAN1044A

　　支持 CAN FD

　　带总线故障保护、热保护

　　TCAN1043A 支持唤醒功能，可作为 PN 替代

　　TCAN1043A-Q1 被认为是 TJA1145T 的最接近替代品之一。

　　3. Microchip 替代型号

　　MCP2562FD / MCP2518FD 收发器系列

　　支持高速 CAN FD

　　低功耗模式丰富

　　EMC 性能良好

　　但可选的 Partial Networking 版本较少，适合 普通 TJA1145（无 PN） 的替代。

　　4. ST（意法半导体）替代型号

　　L9616（仅 CAN 不支持 FD）

　　适合仅需要传统 CAN 功能的场景替代。

　　ASIL-C 车规 STCAN 系列（支持 FD）

　　STCAN45、STCAN FD 系列可作为部分替代

　　多用于高可靠性域控制器

　　三、替代注意事项（非常重要）

　　替换 TJA1145 必须注意以下几点，否则可能导致系统无法唤醒或通信失败：

　　PN 功能必须严格匹配（TJA1145T → PN 版本替代）

　　SPI 控制要求必须兼容，否则固件无法识别状态寄存器

　　封装脚位必须一致（SO-14 与 HVSON 不可互换）

　　CAN FD 带宽必须满足最高 5 Mbps 要求

　　车规等级必须达到 AEC-Q100 Grade 1 或以上

　　EMC 性能不匹配可能导致噪声环境下异常丢包

　　因此，同厂替代优先，其次才考虑同类厂商替代型号。

　　总结

　　TJA1145 系列型号众多，区分主要集中在是否支持 Partial Networking（PN）、封装、工作温度与控制接口上。在替代方案中，最方便兼容的是 NXP 自家产品，如 TJA1462、TJA1044 等；跨厂商则可选择 TI TCAN1043A、Infineon TLE9255W、Microchip MCP2562FD 等型号。进行替代时必须严格匹配 CAN FD 功能、唤醒方式、电气参数与封装形式，以确保车载网络系统的稳定性与可靠性。
