BC817-40 的参数

　　BC817-40 是一款广泛应用于小信号放大与高速开关的 NPN 晶体管，其参数性能优越，特别适用于对增益要求较高、体积受限的电子电路中。以下从电气参数、热特性、封装特点等方面进行详细说明。

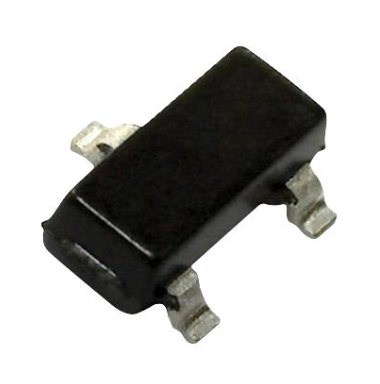

　　在电气特性方面，BC817-40 的最大集电极-发射极电压（Vceo）通常为 45V，表示器件能够承受中等等级的电压压力；最大集电极-基极电压（Vcbo）约 50V，最大发射极-基极电压（Vebo）为 5V。这些电压参数使其在信号放大、电平转换以及小功率负载驱动中都具备良好的稳定性。其最大集电极电流（Ic）一般可达到 500mA，这对于小尺寸 SOT-23 封装器件来说已经属于较高电流能力，适合作为继电器、小电感或小功率 LED 的驱动开关。

　　BC817-40 最突出的特征之一是其高直流电流放大倍数（hFE），通常在 250～600 范围内，属于 BC817 系列中增益最高的等级。高增益意味着在较小的基极驱动电流下即可实现较大的集电极电流输出，可有效降低前级电路的功耗与负担，非常适合弱信号放大和敏感驱动环境。其典型工作时的基极电流元件特性和线性放大性能也较为优秀，有助于电路获得稳定的增益特性。

　　在开关性能方面，BC817-40 的开关速度非常快，通常以纳秒级为单位，适合高频或高速开关场景，其存储时间与上升下降时间很短，可以有效提升电路的响应能力。噪声特性方面，BC817-40 的噪声电压较低，这有利于在音频、小信号检测及弱信号放大应用中保持较高的信号质量。

　　在热特性方面，BC817-40 的最大耗散功率（Pd）通常在 310mW 左右，封装的热阻也较低，能在紧凑布局的情况下保证稳定工作。其工作温度范围一般为 –55℃ 至 +150℃，可以满足大多数消费电子、工业控制等场景的环境要求。

　　BC817-40 拥有高增益、高电流、高速度、小体积等参数优势，是一款综合性能优秀的小信号 NPN 晶体管。

　　BC817-40 的工作原理

　　BC817-40 是一款 NPN 小信号三极管，其工作原理基于双极性结型晶体管（BJT）结构，通过基极电流控制集电极与发射极之间的电流，以实现信号放大或开关控制功能。理解 BC817-40 的工作原理可以从其内部结构、电流控制机制、放大行为以及开关特性几个方面来阐述。

　　从结构上看，BC817-40 由发射极（E）、基极（B）和集电极（C）组成，其中基极区域极薄且掺杂浓度较低，而发射极掺杂较高。通过这种结构布置，使得微小的基极电流即可控制较大的集电极电流，实现电流放大的效果。BC817-40 作为高增益版本，其直流电流放大倍数（hFE）范围通常在 250～600，这意味着以较小的基极驱动电流即可获得较大的控制能力，这也是其高灵敏度和高效率的关键原因。

　　在正常工作状态下，当基极-发射极之间施加正向偏置电压（约 0.7V）后，基极电流开始流入，推动载流子从发射极注入基区，通过集电区被收集，形成集电极电流（Ic）。BC817-40 工作时遵循 Ic ≈ β × Ib 的规律，其中 β 即 hFE，这种比例关系体现了其典型的放大功能。当用作放大器件时，它在放大区工作，可以将微小的输入信号放大为更大的输出信号。

　　当 BC817-40 被用于开关应用时，其工作分为饱和区与截止区两种状态。截止区中基极电压不足，基极电流为零，集电极电流也接近零，相当于开关断开；而在饱和区中基极电流足够大，集电极与发射极之间呈现低压降（近似短路），开关处于导通状态。因为 BC817-40 具有高增益和快速开关能力，开关速度通常为纳秒级，所以在逻辑电路、驱动电路等场景中表现优异。

　　BC817-40 的工作原理是通过基极电流调制集电极电流来实现电流放大或开关控制，其高增益、快速响应和稳定性使其在电子电路中十分常用。

　　BC817-40 的作用

　　BC817-40 是一款高增益、小体积、快速响应的 NPN 小信号三极管，在电子电路中承担着多种关键作用。由于其具备高电流放大倍数（hFE 约 250～600）、较高集电极电流能力（最大可达 500mA）以及 SOT-23 封装带来的小型化优势，因此在现代电子设备中具有非常广泛的应用价值。

　　BC817-40 最核心的作用之一是 信号放大。在弱信号检测、传感器信号输出、电压放大级等电路中，它能够将微小的输入基极电流放大成较大的集电极电流，从而增强信号幅度，提高系统的响应灵敏度。由于其高增益特性，能够有效减小前级电路的驱动负担，使电路的整体功耗降低，并提高信号传输效率。

　　BC817-40 常用于 开关控制与驱动电路。它可以作为控制继电器、小功率电机、LED 指示灯、电磁阀等负载的开关驱动器件。通过基极输入较小的控制电流，即可实现对较大负载电流的开关控制，使其成为微控制器、MCU、单片机等低功耗逻辑电路与外部执行器件之间的桥梁。其快速开关特性使其特别适用于 PWM 控制、电源切换、逻辑驱动等对速度要求较高的场景。

　　BC817-40 在 电平转换与逻辑接口匹配 中也扮演着重要角色。当不同模块之间存在电压不兼容问题时，利用 BC817-40 进行电平转换可确保控制信号稳定、安全地传输。例如 3.3V 微控制器需要驱动 5V 或更高电压的电路时，三极管可以构造简单可靠的电平提升或电平隔离电路。

　　BC817-40 还可用于 缓冲电路、信号整形、电源指示电路、振荡器驱动、保护电路 等多种辅助功能场景。在噪声抑制、信号稳定性提升、小功率整流或稳压环节中，三极管的线性特性也能发挥关键作用。

　　BC817-40 的主要作用是承担信号放大、开关驱动、电平转换与控制接口增强等任务，是各种小型电子设备、电源模块、家电控制板、仪器仪表以及工业控制系统中不可或缺的核心器件。

　　BC817-40 的特点

　　BC817-40 作为 BC817 系列中增益最高的 NPN 小信号三极管，具备多项性能优势，使其在各类放大、驱动和高速开关应用中表现出色。其特点主要体现在高增益、小体积、高可靠性、快速响应以及良好的电气性能等方面。

　　高增益特性 是 BC817-40 最显著的特点之一。其直流电流放大倍数（hFE）一般在 250～600 范围内，显著高于 BC817-16 与 BC817-25 等增益等级。这使其在弱信号放大、电流驱动能力有限的前级电路中，能以非常小的基极电流实现较大的集电极电流输出，大幅提高电路效率并降低输入端的负荷，非常适合敏感信号处理及节能设计。

　　BC817-40 采用 SOT-23 小型封装，具有尺寸小、重量轻、占板面积小的优势，满足现代电子设备对高集成度、小型化的需求。这种封装不仅方便紧凑布局，也能有效提高电路的散热效率，适用于手机、智能家电、可穿戴设备等高密度设计环境。

　　其 电气性能稳定可靠。BC817-40 的最大集电极电流可达 500mA，同时其耐压能力达到 45V，使其能够在小型驱动和中等电压环境中稳定工作，既能用于信号放大，也能用于驱动 LED、继电器和小电机。其热稳定性较好，功耗能力约为 310mW，能够在 –55℃ 至 +150℃ 的宽温区间正常工作，适用于工业与消费类电子产品。

　　BC817-40 具有 快速开关特性，其开关速度通常为纳秒级，能够满足高速数字信号开关、电平转换、PWM 调制等对速度要求较高的场景。其开关延迟短、上升和下降时间快，可有效减少信号畸变，提高电路的响应精度。

　　BC817-40 的 噪声性能较低，适用于音频放大、小信号检测、测量电路等对信号质量要求较高的应用场合。

　　BC817-40 以高增益、小封装、良好耐压、快速开关、低噪声和宽温度范围等特点，在放大器设计、逻辑驱动、电平转换、电源控制和传感器接口等领域具有极高的实用价值，是电子电路中常用且可靠的小信号三极管之一。

　　BC817-40 的应用

　　BC817-40 作为一款高增益、小体积且具备较高电流能力的 NPN 小信号三极管，在现代电子设备中用途非常广泛。其应用覆盖信号放大、开关驱动、逻辑接口、电源管理以及各种控制电路等多个方向，几乎在所有电子设计中都能找到它的身影。

　　BC817-40 广泛应用于 小信号放大电路。由于其直流电流放大倍数（hFE）可高达 600，在弱信号输入的场景中能够提供明显的增益，是传感器信号调理、低频放大器、音频前置放大等电路中的理想选择。例如，在温度传感、光敏检测、气体检测等应用中，传感器输出通常电流极小，通过 BC817-40 可实现有效的一级或多级放大。

　　在 开关控制与驱动电路 中，BC817-40 也扮演着关键角色。其最大集电极电流可达 500mA，能够用于驱动 LED 灯、蜂鸣器、小型继电器、小电机、电磁铁等轻载执行器件。许多单片机或 MCU 输出电流不足，但通过 BC817-40 可实现更大的负载控制，因此它常被用作微控制器的外围驱动器件，如家电控制板、智能小家电、玩具电机控制板等领域。

　　BC817-40 在 电平转换与逻辑接口匹配 中应用频繁。在不同电压系统之间，例如 3.3V MCU 驱动 5V 模块时，利用 BC817-40 可以构建简单可靠的电平提升、信号反相或接口缓冲电路。其快速开关特性使其非常适合用于数字电路、PWM 信号处理以及高速逻辑接口匹配。

　　它还常用于 稳压、电源管理和保护电路。在电源启动控制、过流保护、逻辑控制开关、电源指示电路中，BC817-40 可提供信号放大、延时控制、负载切断等功能，提升电源系统安全性与可靠性。

　　在消费电子、通信设备、汽车电子、工业控制板、仪器仪表中，BC817-40 几乎是常备基础器件。它的小体积、高耐压、宽温区与高增益使其成为许多高密度、低功耗电子系统中的首选小信号三极管。总体来说，BC817-40 是一种应用面极广、性能稳定、成本低廉且可靠性极高的通用型晶体管。

　　BC817-40 能替代哪些型号

　　一、BC817-40 的详细型号分类与说明

　　BC817-40 属于 BC817 系列中的高增益等级（-40）版本，是 NPN 小信号晶体管中应用最广的型号之一。不同厂家与封装方式会使其细分为多个派生型号，主要区别在于封装、极性定义、包装方式、批号等级等。常见的 BC817-40 详细型号如下：

　　按封装形式分类

　　BC817-40（SOT-23）：最常见的标准封装，也是大部分电路板使用的基本型号。

　　BC817-40LT1 / BC817-40LT3（ON Semiconductor）：后缀表示卷带包装类型，电气性能与标准版一致。

　　BC817-40W（SOT-323）：更小型封装，适用于空间极度有限的设计。

　　BC817-40V（SOT-23）：用于特定工业环境的版本，通常符合更严格的温度/质量规范。

　　按企业品牌与标准划分

　　BC817-40（Nexperia）：欧洲系高品质版本，在汽车电子与工业控制中应用较多。

　　BC817-40（Diodes Inc. / Rohm）：美日系厂商版本，兼具低噪声、参数稳定等特点。

　　BC817-40（国产品牌型号）：如长电、安森美中国工厂、UTC、CJ 系列，参数基本兼容但偏向民用电子。

　　按增益等级区分的系列关系（BC817 系列）

　　BC817-16：低增益版

　　BC817-25：中增益版

　　BC817-40：高增益版（hFE=250–600）

　　BC817-40 属于此系列中增益最高的等级，因此在信号灵敏度与驱动效率方面表现最佳，常被用于弱信号放大或 MCU 驱动负载的场景。

　　这些子型号之间的电气特性基本相同，差异主要体现在增益等级、封装尺寸、生产厂家与包装方式上，只要符合 BC817-40 的标准参数，都可互换使用。

　　二、BC817-40 可以替代哪些型号（重点说明兼容性与注意事项）

　　BC817-40 作为一款常用 NPN 小信号晶体管，具有高增益、45V 耐压、500mA 电流能力、小封装等特点，因此兼容性较强。可以替代的型号主要分为：（1）BC817 同系列型号替代、（2）其他品牌等效晶体管、（3）传统 TO-92 封装小信号管替代、（4）专用于高增益场景的型号替代。

　　以下将逐类说明。

　　1. 可直接替代 BC817 系列的同封装型号

　　这些是完全兼容型号，电气特性几乎一致，只需确认增益等级即可直接替换：

　　BC817-40（各厂商互换）：Nexperia、ON、Diodes、Rohm、UTC、CJ 等全兼容。

　　BC817-25（中增益）：可在对增益要求不高的场合替代 BC817-40。

　　BC817-16（低增益）：仅能用于不敏感的驱动应用，放大电路不推荐反向替代。

　　BC817B / BC817C（按欧洲标准增益分类）：C 类增益通常与 -40 接近，可互用。

　　如果电路需要高增益（如 Ib 非常小、Ic 输出较大），必须选择 -40 或 C 类增益型号。

　　2. 与之兼容的其他 SMD 小信号 NPN 型号

　　这些型号与 BC817 系列在电压、电流、增益方面非常接近，可直接用于 PCB 替换：

　　MMBT2222A（SOT-23）

　　更高电流能力（600mA），增益略低，但驱动应用可替代。

　　MMBT3904（SOT-23）

　　常见小信号三极管，Ic 约 200mA，适用于放大和逻辑驱动场景。

　　S9013 / S9014（SOT-23）

　　国产常用型号，电压与电流参数接近，成本更低。

　　2SC3356 / 2SC3357（SOT 系列封装）

　　高频特性更强，可替代 BC817-40 用于高频小信号电路。

　　这些型号一般可在驱动、缓冲、电平转换、电源管理类电路中替换 BC817-40，需注意个别型号电流能力偏低，应确保 Ic 能满足应用场景。

　　3. 可替代的传统 TO-92 封装 NPN 型号（需改 PCB）

　　当只需要功能替换而不要求封装兼容时，可用以下常见型号替代：

　　2N3904

　　2N2222 / PN2222

　　S8050

　　9013、9014、9018 系列（高增益版）

　　这些型号多数具有较大的封装、较好的散热能力，但在增益、耐压、频率特性方面与 BC817-40 类似，适用于开发阶段或调试替换。但因封装不同，PCB 上不能直接替换，需飞线或修改焊盘。

　　4. 专用于高增益场景的等效型号

　　如果应用特别依赖高增益特性（如 Ib 极小的场合），应选择与 BC817-40 增益相当的型号：

　　BC847C / BC849C（SOT-23）：增益等级 C，与 BC817-40 相近。

　　BCX70C（SOT-89）：提供更高功率能力，增益与 -40 类似。

　　KTC3875（C 等级）：常用于音频前置放大。

　　这些型号适合用于仪器仪表、传感器前置放大、电流检测放大等对增益敏感的电路。

　　三、替代 BC817-40 时需要注意的几点

　　增益对应关系

　　若原电路依赖高增益，请务必使用 hFE ≥ 250 的型号。

　　若用于驱动负载，增益要求不高，可用 16/25 型号替代。

　　电流能力是否足够（500mA）

　　若替代型号 Ic 只有 100~200mA，不能用于继电器、电磁铁等驱动。

　　封装兼容性

　　SOT-23 或 SOT-323 才能直接贴片替代。

　　TO-92 型号虽电性兼容，但不能直接焊接到 SOT-23 PCB 上。

　　生产厂家差异

　　进口品牌通常参数更稳定。

　　国产品牌适合成本敏感场景。

　　四、总结

　　BC817-40 是一款高增益、小体积、500mA 级别的小信号 NPN 三极管，拥有多个细分型号，广泛用于放大、驱动、逻辑接口、电平转换等电路。其替代型号丰富，包括同系列型号、SOT-23 封装等效型号、传统 TO-92 小信号管以及高增益专用管等。替换时应重点关注增益等级、封装和电流能力，以确保电路正常运行。
