STM32G030F6P6

[ 浏览次数:约58次 ] 发布日期:2025-11-14

  什么是 STM32G030F6P6

  STM32G030F6P6 是意法半导体(STMicroelectronics)推出的 STM32G0 系列中一款面向低功耗、低成本应用的 32 位微控制器。它基于 ARM Cortex-M0+ 内核,主频可达 64MHz,在能耗、性能与成本之间取得了良好平衡,非常适合家电控制、小型电机驱动、便携式设备、传感器节点等场景。

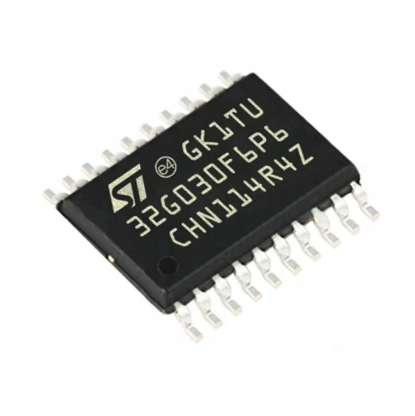

  该型号采用 TSSOP-20 封装,内部集成 32KB Flash 与 8KB SRAM,具有丰富的外设资源,包括多路通用定时器、高级控制定时器、12 位 ADC、USART、I2C、SPI 等接口,能够满足绝大多数中小型控制系统需求。相比 8 位或 16 位 MCU,STM32G030F6P6 提供更强的处理能力、更高的工作效率,同时具备更优的能耗管理,支持多种低功耗模式,适合电池供电设备使用。

  STM32G030F6P6 的软件生态完整,兼容 STM32 全系列开发工具,如 STM32CubeMX、CubeIDE、HAL 库等,让开发人员能够快速搭建工程并缩短产品开发周期。该芯片还具备防护特性,包括独立看门狗、欠压检测(BOR)、内置时钟校准等,提高系统稳定性。

  STM32G030F6P6 是一款性价比极高、资源适中、开发生态成熟的 32 位 MCU,非常适合需要稳定可靠、低功耗和高性价比方案的电子产品。


目录
参数
工作原理
作用
特点
应用
替代选型

  STM32G030F6P6 的参数

  STM32G030F6P6 是基于 ARM Cortex-M0+ 内核的 32 位微控制器,主频最高可达 64MHz,具备低功耗、高性价比等特性,非常适用于小型控制系统。以下从核心硬件资源、存储结构、外设接口、电气特性与封装等方面介绍其主要参数。

  在核心参数方面,该芯片集成 32 位 Cortex-M0+ 内核,支持单周期乘法器和多种低功耗工作模式,适合实时性要求较高的场景。其 Flash 容量为 32KB,SRAM 容量为 8KB,满足基础控制程序和轻量级协议栈的存储需求。芯片内部带有独立时钟源(HSI、LSI)和可选外部高速时钟(HSE),并支持内部 RC 校准,确保在缺乏外部晶振情况下仍可实现优良的时序性能。

  在模拟与定时资源方面,STM32G030F6P6 具备一个 12 位 ADC,支持最高 2.5MSPS 的采样速度,提供多通道输入,适合采集电压、电流、温度等模拟信号。定时器部分包括一个 16 位高级定时器(可用于电机控制 PWM),多个通用 16 位定时器,以及一个基本定时器,可用于 PWM 产生、输出比较、输入捕获、编码器接口等功能。

  在通信接口方面,芯片提供 1 路 I2C、1 路 SPI、2 路 USART/UART,支持 DMA(部分通道)以提升数据传输效率,适用于传感器读取、总线通信与串口调试等应用。

  在 I/O 配置方面,STM32G030F6P6 具备最多 18 个可复用 GPIO,引脚可映射多种功能,并支持上拉、下拉以及开漏驱动。其工作电压范围为 2.0V 到 3.6V,典型工作温度范围为 –40℃ 至 +85℃ 或工业级 –40℃ 至 +105℃,具有较强的环境适应性。芯片还配置欠压检测(BOR)、窗口看门狗(WWDG)、独立看门狗(IWDG)等安全特性,提高系统可靠性。

  封装方面,STM32G030F6P6 采用 TSSOP-20 封装,占板面积小,适合紧凑型产品设计。整体来看,STM32G030F6P6 参数均衡、接口丰富,是一款面向低功耗与高性价比应用的优质 MCU。


  STM32G030F6P6 的工作原理

  STM32G030F6P6 的工作原理基于 ARM Cortex-M0+ 内核,通过指令周期的不断执行,实现对外设、I/O、存储单元的协调控制。其核心是 MCU 的运行流程:从系统复位开始,加载程序、配置外设、响应中断并执行用户应用逻辑,从而让整个系统按照设计实现功能。

  当芯片上电或复位时,内核从 Flash 的起始地址读取向量表,随后指向主程序入口。Cortex-M0+ 内核采用精简指令集(Thumb 指令),指令执行效率较高,大多数指令能够在单周期内完成,从而在低功耗的前提下提供稳定的计算能力。主频最高可达 64MHz,使得芯片在处理中小型运算任务时具备良好的实时性。

  STM32G030F6P6 内部的时钟控制器(RCC)负责为 CPU 和外设提供各种时钟源,包括内部高速 RC(HSI)、内部低速 RC(LSI)以及可选外部晶振(HSE)。通过时钟分频、倍频和切换机制,用户可以在性能与功耗之间灵活调节。

  在存储体系中,Flash 用于存储固化程序,SRAM 用于运行时的数据缓存。系统通过总线矩阵(AHB/APB)将内核与外设连接,确保指令执行、外设访问和数据传输高效进行。

  外设模块如 ADC、定时器、USART、SPI、I2C 等通过寄存器控制运作。例如 ADC 会利用采样保持电路和逐次逼近结构,将模拟量转换为数字信号;定时器通过计数器、比较器和 PWM 模块实现精确计数与输出控制;通讯接口通过时钟同步、移位寄存器和中断机制完成数据传输。

  中断系统是工作原理的重要组成部分。NVIC(嵌套向量中断控制器)负责外部事件触发,例如 GPIO 变化、计数溢出、数据接收完成等,内核会中断当前任务并跳转处理,提高实时响应能力。

  芯片提供多种低功耗模式,如 Sleep、Stop、Standby,通过关闭部分模块并降低时钟频率,使系统在电池供电场景下依然能够高效运行。

  STM32G030F6P6 的工作原理由内核执行、外设协作、时钟调度、中断响应与低功耗管理构成,使其成为一款可靠且高效的微控制器平台。


  STM32G030F6P6 的作用

  STM32G030F6P6 作为 STM32G0 系列中定位于高性价比和低功耗应用的一款 32 位微控制器,主要作用是承担嵌入式系统中的核心控制任务,通过处理输入信号、执行程序逻辑并控制外部设备,实现各种电子产品的智能化与自动化功能。其作用可从信号采集、逻辑运算、设备控制、通讯管理、系统安全等方面展开。

  在信号采集方面,MCU 可通过内置的 12 位 ADC 采集来自传感器的电压、电流、温度、压力等模拟数据。它能够将模拟信号数字化,并提供给程序进行计算或逻辑判断。因此在家电控制、环境检测、便携仪表中起到关键作用。

  在逻辑运算和控制决策方面,Cortex-M0+ 内核提供足够的处理能力,使系统能够快速处理数据、执行算法并生成实时控制结果。用户可以在程序中实现状态机、数据滤波、PID 控制等逻辑,MCU 根据这些算法输出对应信号,从而驱动外设完成操作,例如调节 PWM 宽度控制电机速度、调节继电器开关控制负载等。

  STM32G030F6P6 负责设备间通讯管理,通过 I2C、SPI、UART 等接口与传感器、通信模块或其他 MCU 进行数据交换,实现系统联动。例如与无线模块通信,实现物联网接入;与 EEPROM 通信,实现数据存储;与 LED 驱动芯片通信,实现灯光控制。

  该 MCU 担任整个系统的稳定性与安全性保障角色。通过看门狗、欠压检测、时钟监控等机制,确保系统在异常情况下仍能及时复位或防止错误输出,从而提升产品可靠性。

  在低功耗产品中,MCU 的节能能力也发挥着重要作用。多种休眠模式让系统在不需要处理任务时降低能耗,延长电池寿命,使其适用于便携式设备、智能仪表等电源敏感型应用。

  STM32G030F6P6 的作用是为各种电子系统提供计算核心、控制中枢与通讯中心,使产品具备智能控制、稳定运行和低能耗的特性,是众多嵌入式设备中不可或缺的关键组件。


  STM32G030F6P6 的特点

  STM32G030F6P6 作为 STM32G0 系列中定位于高性价比、低功耗和高性能平衡的微控制器,具有多方面的突出特点,使其在中小型嵌入式系统中广受欢迎。首先,它采用 ARM Cortex-M0+ 内核,主频可达 64MHz,相比传统 8 位或 16 位 MCU 在运算效率上有巨大优势,同时依然保持极低功耗,实现了性能与能耗的最佳平衡。这种架构让开发者能够在低成本 MCU 上实现相对复杂的算法与控制方案。

  该芯片的存储资源配置合理,拥有 32KB Flash 和 8KB SRAM,足以满足大多数小型控制应用程序的需求。其 Flash 支持快速擦写,适用于需频繁更新数据的应用,而 SRAM 则为协议栈运算、缓存数据和执行逻辑提供充足空间。此外,芯片内部提供丰富而稳定的时钟源,包括 HSI、LSI 以及对外部晶振的支持,使系统在不同环境下都能保持可靠的时序性能。

  在外设资源方面,STM32G030F6P6 也展现了其强大的集成度。其内置 12 位高速 ADC,可实现高达 2.5MSPS 的采样速度,适合快速信号测量与控制。定时器资源包括高级控制定时器、通用定时器和基本定时器,可用于电机驱动、PWM 输出、编码器检测等功能。而 I2C、SPI、USART 等常用通信接口齐全,使其可轻松与大量传感器、模块及其他 MCU 进行通信。

  芯片还具备极佳的可靠性和保护机制。其内置欠压检测、防抖复位、独立看门狗和窗口看门狗等功能,确保设备在电压波动、程序跑飞或外界干扰时仍能稳定工作。此外,多种低功耗模式让它适用于电池供电设备,大幅延长续航时间。

  STM32G030F6P6 的开发生态完整,支持 STM32CubeMX、HAL 库、LL 库等软件工具,使开发门槛低、效率高。其 TSSOP-20 小封装进一步满足紧凑布局需求。综合来看,STM32G030F6P6 具备高性价比、资源丰富、低功耗、可靠性强和生态完善等特点,是中小型智能控制领域的理想选择。


  STM32G030F6P6 的应用

  STM32G030F6P6 作为一款性能与成本平衡良好的 32 位微控制器,在嵌入式领域拥有广泛的应用场景。凭借其 64MHz Cortex-M0+ 内核、丰富外设、低功耗特性以及小封装设计,它适合各类需要高可靠性、低能耗和紧凑布局的产品。

  在家电类应用中,该芯片被广泛用于智能风扇、空调远控板、电饭煲、空气净化器等设备。其 ADC 可用于采集温度、电流、电压等信号;定时器和 PWM 功能可驱动风扇、电机或执行器;USART 和 I2C 可让其与显示屏、按键面板等模块通信,使家电实现智能化、节能化和多模式交互。

  在小型电机控制和执行机构中,STM32G030F6P6 能通过高级定时器输出高精度 PWM 信号,实现对无刷电机 (BLDC)、步进电机、微型直流电机等的速度调节与位置控制。同时其低功耗和高实时性使其适用于电动阀门、智能锁、自动窗帘等长时间待机的设备。

  在传感器节点与物联网设备中,它同样发挥重要作用。MCU 可通过 ADC 采集环境数据,通过 I2C/SPI 接入传感器,通过 UART 与无线模块(如 LoRa、NB-IoT、BLE 等)通讯。低功耗模式能显著延长电池供电设备的续航,因此适用于智能农业、楼宇监控、便携仪表等场景。

  在消费电子领域,例如手持设备、小型游戏机、电源管理设备、LED 控制器等产品中,该 MCU 可承担逻辑控制、按键扫描、LED 驱动、状态管理等任务,保证设备运行流畅且稳定。

  在工业领域中,STM32G030F6P6 可用于小型 PLC 子模块、仪表显示、数据采集终端、安全监控系统等。其工业级温度范围与看门狗机制保证系统在恶劣环境下依然可靠运行。

  STM32G030F6P6 适用范围广、资源适中、稳定可靠,是家电、电机控制、物联网、便携设备和工业控制等多领域中的高性价比 MCU 选择。


  STM32G030F6P6 能替代哪些型号

  STM32G030F6P6 属于意法半导体 STM32G0 系列中定位为高性价比、低功耗的入门级 32 位微控制器。为了明确其可替代型号,需要先了解该芯片自身的细分型号、参数版本及同系列对应关系,再分析其功能、资源和封装对其他芯片的兼容性。以下将分两部分进行详细说明。

  一、STM32G030F6P6 的详细型号划分

  在 STM32G030 系列中,按照 Flash 容量、封装形式、引脚数量和工作温度范围不同,细分出多个具体型号。STM32G030F6P6 属于其中常见版本之一,其命名规则如下:

  STM32:表示 ST 的 32 位 MCU 系列

  G0:表示 STM32G0 低功耗、高性价比系列

  30:表示子系列(功能中等、外设适中)

  F6:表示 Flash 容量为 32KB,SRAM 为 8KB

  P6:表示封装类型为 TSSOP-20(P 表示封装代码,6 表示温度/质量等级)

  基于上述规则,可归纳出 STM32G030 系列常见的详细型号如下(与 F6P6 同级或同系列的版本):

  1. 按封装分类

  TSSOP-20 封装

  STM32G030F6P6

  STM32G030F4P6(16KB Flash)

  SO-8 封装

  STM32G030J6M6

  STM32G030J6M3

  UFQFPN32 / LQFP32

  STM32G030K6T6

  STM32G030K8T6(更大容量)

  UFQFPN28 / LQFP28

  STM32G030C6T6

  STM32G030C8T6

  2. 按存储容量分类

  16KB Flash:G030F4、G030J4

  32KB Flash:G030F6、G030K6、G030C6(F6P6 即此类)

  64KB Flash:部分 G030K8、G030C8

  3. 按温度等级分类

  普通级(–40℃ to +85℃)

  工业级(–40℃ to +105℃)

  虽然等级不同,但功能、指令集和外设几乎保持一致,因此在应用中具有高度兼容性。

  二、STM32G030F6P6 能替代哪些型号

  作为一款 32 位 Cortex-M0+ MCU,STM32G030F6P6 在性能、外设资源、封装兼容性方面具有较强的替代能力,特别适用于替换 8 位 MCU、入门级 32 位 MCU 以及部分老旧低端控制器。以下从三个维度分析可替代型号。

  1. 可替代同系列、同封装的 STM32 型号

  (1)STM8 系列(8 位 MCU)

  STM32G030F6P6 完全可以替代以下型号:

  STM8S003F3P6

  STM8S103F3P6

  STM8S903F3P6

  原因如下:

  性能更强(Cortex-M0+ > STM8 内核)

  外设更多、更灵活

  功耗更低

  封装兼容(均有 TSSOP-20)

  许多传统家电、轻量控制场景正在从 STM8 迁移至 G030,属于最常见替代方向。

  2. 可替代其他系列的低端 STM32 MCU

  (1)可替代 STM32F0 系列低端型号

  尤其是以下常见型号:

  STM32F030F4P6

  STM32F030F6P6

  STM32F042F6P6

  STM32F070F6P6

  替代理由:

  G030 功耗更低

  内核升级(M0+ 比 M0 更节能)

  性价比更高

  外设覆盖面基本一致(ADC、TIM、UART、I2C)

  特别是 STM32F030F4P6(8K Flash)已逐渐停产或涨价,G030 成为强力替代方案。

  3. 可替代部分国产 8 位/32 位 MCU

  以下国内常见 MCU 与 STM32G030F6P6 的功能接近,在家电、仪表、控制板中互为替代:

  (1)8 位替代型号

  N76E003(新唐)

  HT66 系列(合泰)

  CH554/CH552(沁恒)

  G030F6P6 的计算能力与资源远超 8 位 MCU,因此在同功耗下能提供更多功能与更高可靠性,替代方向明显。

  (2)32 位替代型号

  GD32F130F6(兆易)

  MM32F031F6(灵动)

  HC32L13 / HC32F03(华大)

  多数国产 MCU 的 TSSOP-20 封装、外设分布与 F6P6 相近,在模块升级或产品替代时可直接用 G030 替代,优势如下:

  ST 品牌可靠性更高

  开发生态成熟(HAL/LL、CubeMX)

  软件库稳定且兼容性强

  4. 可替代传统低成本控制器

  在某些对性能要求更高的场景,STM32G030F6P6 还可替代以下类型:

  PIC16F 系列(Microchip)

  PIC18F 系列

  MSP430G2 系列(TI)

  原因:

  32 位 MCU 性能明显提升

  ADC 精度与速度更高

  价格差距不大,性价比优势突出

  三、总结

  STM32G030F6P6 作为一款高性价比 MCU,适用范围广,并且在引脚兼容、外设匹配、成本与性能方面都具备明显优势,因此在许多产品中被用作替代方案。其可替代范围涵盖:

  STM8 系列

  STM32F0 系列入门级 MCU

  部分国产 8/32 位 MCU

  PIC、MSP430 等老旧控制器

  对于需要 20 引脚、小尺寸、低成本、低功耗并具有一定运算能力的产品,STM32G030F6P6 是一个理想选择,在家电、小电机控制、物联网节点、仪表设备等场景中均已得到大量应用。
