gx-jc06的参数

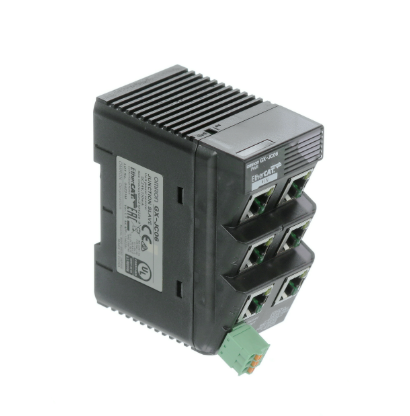

　　以下是 GX‑JC06（由 Omron Corporation 出品）EtherCAT 分支单元的大致参数说明，供您了解。

　　1. 电气与工作条件

　　供电电压范围：20.4 VDC 至 28.8 VDC（典型 24 VDC 系统兼容）茂硕电子+3欧姆龙+3欧姆龙+3

　　工作电流／消耗电流：约 170 mA（在典型条件下）

　　工作温度范围：-10 °C 到 +55 °C

　　储存温度范围：-25 °C 到 +65 °C

　　工作湿度范围：25% ～ 85%（无结露状态）

　　2. 机械尺寸与结构特性

　　本体尺寸（以典型规格为例）：约 48 mm × 78 mm × 90 mm Omron

　　本体重量：约 220 g

　　防护等级：一般为 IP20（仅防触及，非防水防尘高等级）肯普斯顿控制器

　　3. 网络与功能特性

　　型号 “JC06” 表示该模块为 6 端口的 EtherCAT 分支单元，用于网络分支／汇流连接。

　　支持通常 24 V 工业控制网络，设计可在长线布线时由于电压降而仍可工作（即上述电压范围考虑了远距离布线电压降）欧姆龙

　　用于实现 EtherCAT 系统中 “分支连接” 或 “菊环连接” 的灵活布线，从而在一条总线上并联多个子支路以提升系统布线及维护弹性。

　　4. 应用环境及使用提示

　　适用于工业自动化中 EtherCAT 网络结构的分支节点设备，可提高网络架构的可靠性、调试效率及维修／扩展方便性。欧姆龙

　　在安装时建议考虑：供电源线长、压降、接地／屏蔽情况、环境温度与湿度均应落入上述规格范围。

　　若在高温、高湿、多尘或电磁干扰严重环境中使用，应额外考虑防护措施（例如屏蔽、通风、选择适合等级设备）以保证可靠。

　　在布线设计时，应保证 EtherCAT 主站至各分支的拓扑及节点总数、线缆长度、电缆类型等均符合网络整体规范，否则可能影响通信性能。

　　GX-JC06的工作原理

　　GX-JC06是一款EtherCAT分支单元，其核心功能是实现工业网络中数据的分支传输与拓扑管理。在EtherCAT网络中，数据以高速以太网帧形式循环传递，而GX-JC06通过内部电路对数据帧进行接收、处理与转发，从而将主站信号分配到各个下游设备，实现网络的菊环或星型拓扑扩展。

　　其工作原理主要包括信号接收、分支处理和转发三个部分。首先，GX-JC06通过输入端口接收来自EtherCAT主站或上级节点的数据帧，并通过内部FIFO缓存暂存数据。内部芯片对帧进行解析，识别每个数据包的目标地址及控制命令，从而判断哪些数据需要向下游分支节点发送。接着，控制逻辑根据配置参数，将数据准确分配到各个输出端口，实现多节点同步通信，同时保证数据的完整性与实时性。

　　GX-JC06内部还集成了端接电阻与信号放大电路，用于保持信号强度和减少长线传输中的信号衰减。模块支持自动检测网络状态，如发现某条分支出现通信故障，会将异常信号隔离，同时向主站报告状态，保证整个网络的可靠性。模块采用即插即用设计，无需复杂配置即可加入已有EtherCAT网络，实现快速组网与维护。

　　GX-JC06具有低延迟、高稳定性和抗干扰特性，能够在复杂工业环境中持续稳定工作。其内部逻辑能够确保每个节点在同一时钟下同步运行，实现工业自动化系统对高速、高精度数据采集和控制的要求。通过这种工作原理，GX-JC06不仅简化了网络布线，也提升了系统的灵活性和可扩展性，是EtherCAT网络中重要的分支管理组件。

　　GX-JC06的作用

　　GX-JC06作为一款EtherCAT分支单元，其主要作用是在工业自动化系统中实现网络信号的分支传输、拓扑扩展以及网络可靠性保障。在工业现场，通常需要将控制信号和数据在多个设备之间高速、稳定地传输，而直接将每个设备单独接入主站往往会导致布线复杂、维护困难以及系统扩展受限。GX-JC06的出现解决了这一问题，它通过分支节点将主站信号合理分配到下游设备，实现网络的菊环或星型拓扑，简化布线，提高系统的灵活性。

　　在具体应用中，GX-JC06能够将来自主站的EtherCAT数据帧进行高速接收、处理和转发，从而保证每个下游节点都能实时、准确地获取控制指令和数据。这使得工业生产线、自动化设备或智能控制系统能够实现精准的同步控制，例如在多轴机器人、传送带系统、传感器网络或环境监控系统中，每个节点都能根据主站指令执行任务，而无需担心数据延迟或丢包问题。

　　GX-JC06还具有网络状态监控与故障隔离功能。当某条分支出现通信异常时，模块可以自动隔离异常节点，并向主站报告，从而避免单个节点故障导致整个网络瘫痪。这一功能不仅提高了网络的可靠性，也减少了维护成本。模块小巧、易安装、即插即用的特性，使其能够灵活应用于各种工业现场，无论是新建系统还是现有系统升级，都能快速实现网络扩展。

　　GX-JC06的核心作用是优化EtherCAT网络结构，实现高速、稳定的信号分支与传输，提高工业自动化系统的可靠性和可扩展性，同时简化布线与维护流程，是现代智能制造和工业控制系统中不可或缺的网络分支管理设备。

　　GX-JC06的特点

　　GX-JC06作为EtherCAT网络的分支单元，具有多项显著特点，使其在工业自动化与智能控制系统中得到广泛应用。首先，其高速数据传输能力是核心优势之一。GX-JC06能够以微秒级延迟接收、处理并转发EtherCAT数据帧，保证下游节点在同一时钟下同步运行，满足多轴运动控制、传感器采集及实时监控等对高精度、高速度数据传输的严格要求。

　　GX-JC06具有多端口分支能力。通常该型号提供6个输出端口，可将主站信号灵活分配至多个下游设备，实现菊环或星型拓扑结构，极大简化布线难度，提高网络扩展性和灵活性。这种分支能力不仅节省了布线成本，还减少了工业现场的空间占用，使设备安装更加整洁、高效。

　　GX-JC06还具备高可靠性与抗干扰特性。模块内部设计了信号缓冲和端接电路，有效抑制长线传输过程中的信号衰减和噪声干扰。同时，当网络某个分支发生异常时，模块能够快速隔离故障节点，并向主站发送状态报告，防止单点故障导致整个系统瘫痪。这种自诊断与故障保护机制显著提升了工业网络的稳定性和安全性。

　　GX-JC06体积小巧、易于安装和维护。模块支持即插即用，无需复杂配置即可加入现有EtherCAT网络，实现快速组网与系统升级。其宽温度工作范围和低功耗设计使其适应多种工业环境，包括高温、高湿或轻微振动的工况条件。

　　GX-JC06的主要特点包括高速实时数据传输、多端口灵活分支、高可靠性与抗干扰能力，以及易安装、低功耗和宽工作环境适应性。这些特点使其成为EtherCAT工业网络中实现高效、稳定、可扩展分支管理的重要设备，在现代工业自动化和智能制造系统中发挥着关键作用。

　　GX-JC06的应用

　　GX-JC06作为EtherCAT网络的分支单元，在工业自动化和智能控制系统中有着广泛应用。它的主要功能是将主站信号分配到下游多个节点，实现网络拓扑的灵活扩展和可靠的数据传输，因此在各类对实时性和高精度要求较高的场景中尤为重要。

　　在工业自动化生产线中，GX-JC06常用于多轴机器人控制、传送带系统、装配流水线等场景。通过分支模块，主站可以同时控制多个执行单元，实现动作的同步和协调。例如，在多关节机器人系统中，GX-JC06可将控制信号分别传送至各个关节的驱动器，实现精准的运动控制，保证整个生产线的高效运作。

　　在工业测控与传感器网络中，GX-JC06能够将数据从多个传感器节点集中到主站，进行实时监控和分析。环境监测、温湿度采集、气体检测、压力传感等应用场景中，通过GX-JC06的分支功能，数据采集过程更加稳定、可靠，且布线简便，便于后期维护和扩展。

　　在智能工厂与设备联网中，GX-JC06可作为EtherCAT网络的关键分支节点，实现设备间的互联互通。它可以将不同生产设备或控制模块灵活接入网络，实现统一的数据管理和集中控制，提高生产管理的智能化水平，同时减少设备间信号干扰和布线复杂度。

　　GX-JC06还适用于实验室自动化、自动检测系统和物联网工业终端等场景。在这些应用中，模块的高速、低延迟和高可靠性特性能够满足对精度和响应时间要求严格的控制需求，同时支持网络拓扑灵活调整，为系统升级和扩展提供便利。

　　GX-JC06广泛应用于工业自动化、智能工厂、传感器网络和实验室自动化等多个领域，其核心作用是实现EtherCAT网络的高效分支和可靠通信，提升系统的实时性、稳定性和可扩展性，是现代工业控制系统中不可或缺的关键设备。

　　gx-jc06能替代哪些型号

　　以下内容分两部分：一是 OMRON “GX‑JC06” 系列的详细型号；二是该系列在实际应用中可替代的型号分析。

　　一、GX‑JC06 系列的详细型号

　　“GX‑JC06”是 OMRON 在其 EtherCAT 分支/汇流（Junction Slave）单元中的一个型号，属于其 GX 系列（EtherCAT I/O 及网络相关产品）中的“分支连接模块”类别。根据官方资料，可以整理如下：

　　型号：GX‑JC06：6 端口（1 输入端、5 输出端）EtherCAT 分支单元。规格包括供电电压 20.4～28.8 VDC（典型 24 VDC）; 额定电流约 0.17 A (即 170 mA)；工作温度 ­10 ℃ 至 ＋55 ℃。

　　型号：GX‑JC03：同系列但为较小规格，3 端口（1 输入、2 输出）版本。规格为 20.4～28.8 VDC，电流约 0.08 A (80 mA)。ia.omron.com+2ia.omron.com+2

　　除了端口数差异外，两者共享很多特性，例如支持 EtherCAT 拓扑中的菊环（daisy‑chain）和分支（branch / tree）连接方式；支持远距离布线下的电压降设计；尺寸方面 GX‑JC06 宽度约 48 mm × 高 78 mm × 深 90 mm，重量约 220 g。

　　订购信息中常见变体如 “GX‑JC06‑H” 表示其具有特定标准认证或区域版本，例如 DigiKey 上 “GX‑JC06‑H” 表示该型号的一个版本。

　　因此，概括来说，GX‑JC06 系列的详细型号主要是上述两款（JC03、JC06），而我们讨论的 “GX‑JC06”一般指 6‑端口版本。如果你看到 “GX‑JC06‑H” 或类似后缀，那通常为认证/区域差异。

　　二、GX‑JC06 能替代哪些型号？

　　在考虑“能替代哪些型号”这个问题时，需明确几点：首先替代并不是简单购买同一端口数的模块就完全替代，要看通信协议、拓扑结构、电气参数、认证标准、布线方式是否兼容。其次，实际替代时还要考虑系统整体兼容性：主站设备、软件配置（如 EtherCAT 主站）、I/O 从站设备、拓扑设计、安全认证等。

　　以下是基于 GX‑JC06 的特性，分析其可替代的场景与型号：

　　可直接替代（或几乎直接替代）的型号

　　在 OMRON 自己系列内，如果之前系统用的是 GX‑JC03（3 端口），但实际需求扩展为 6 输出分支、布线结构需要更多分支端口，则 GX‑JC06 是自然升级替代。因为两者主要规格相近，仅端口数不同。

　　系统中若使用的是其他厂商 EtherCAT 分支单元（junction slave）或网络分支模块，只要满足下列条件：端口数（至少1 in + 5 out 或更多）、工作电压 24 VDC 类似、支持 EtherCAT 分支/树形拓扑、环境温度范围适配，那么 GX‑JC06 可以作为替换。并且社区中有用户提及 “将 Beckhoff CU1124 等 EtherCAT 分支模块用于代替 OMRON JC03/JC06 时的可行性讨论”

　　替代时需要审核或调整的型号与条件

　　替代其他品牌的分支模块：许多 EtherCAT 系统中除了 OMRON，还有 Beckhoff、Phoenix Contact、HMS 等厂商提供分支模块。如果替代为 GX‑JC06，需要确认主站 EtherCAT 配置（如 ESI 文件）、系统拓扑（菊环、星型、树形）是否允许更换不同厂商模块。

　　替代规格更大或更复杂的模块：比如如果系统中使用的是带有监控、交换、诊断更多功能的分支模块（例如集成交换机功能、更多输出端口、PoE供电、冗余链接等），GX‑JC06 可能无法完全替代，因为其主要功能为：1 in + 5 out 分支。若系统要求 10 输出或更多，或者要求冗余双环、PoE、工业交换机功能，那么需要寻找更高规格型号。

　　替代时需考虑电气和认证参数：GX‑JC06 支持 20.4～28.8 VDC 供电范围，工作温度 ‑10℃～+55℃。 如果原模块有更宽温度范围或不同电压供电，则替代时需确认是否满足。

　　替代时需考虑软件配置：每个 EtherCAT 模块都有 ESI/ xml 文件、配置参数，替换可能需要重新在主站（例如 OMRON NJ/NX 系列 PLC 或 Sysmac Studio）重新识别、调整网络配置。

　　替代建议总结

　　基于以上分析，以下是对“GX‑JC06可替代哪些型号”的总结性建议：

　　如果当前使用的是 OMRON GX‑JC03，而想扩大输出端口，则直接换 GX‑JC06 是合理。

　　如果使用的是其他厂商类似的 6 端口或以下的 EtherCAT 分支模块（结构简单、标准分支功能），且系统支持换型，则 GX‑JC06 可作为替换选择。

　　如果原有模块端口数更多、功能更复杂、或有特殊认证／工业等级要求的，则不能简单用 GX‑JC06 替代，需选择更高规格或专用模块。

　　在替代前务必验证：主站支持该模块型号、网络拓扑（端口数、分支方式）匹配、电气参数（电压、电流、温度）适配、软件识别／装设方便。
