PCA9539的参数

　　PCA9539是一款高性能的16位I²C总线I/O扩展芯片，其设计参数充分满足嵌入式系统对I/O扩展的需求。以下为其详细参数说明：

　　电气特性

　　工作电压范围：2.3V至5.5V，支持广泛的供电环境，可与大多数微控制器系统兼容。

　　工作电流：低功耗设计，在待机模式下静态电流极低，典型静态电流约为1µA，适合低功耗应用。

　　I/O电流能力：每个输出引脚可承受约25mA的电流（推拉模式），输入引脚可承受±25mA的瞬时电流。

　　接口特性

　　通信接口：标准I²C双线接口，支持100 kHz（标准模式）和400 kHz（快速模式）数据传输速率，方便与主控器件进行高速数据交换。

　　I²C地址选择：通过A0至A3引脚设置芯片地址，允许在同一I²C总线上最多挂载16个PCA9539，实现最多256个可控I/O端口。

　　总线容错能力：内置上拉电阻兼容I²C总线要求，支持多主机环境，通信稳定可靠。

　　I/O引脚特性

　　引脚数量：16个通用I/O引脚，编号为P0_0至P1_7，可分别配置为输入或输出模式。

　　输入模式：每个引脚可独立配置内部上拉电阻，便于检测开关信号或逻辑状态。

　　输出模式：输出支持高电平推挽驱动，能够直接驱动LED、继电器或其他低功率负载。

　　中断功能：具备两个可配置的中断引脚（INT），当输入状态改变时可触发中断通知主控器件，提高系统响应速度。

　　工作环境与可靠性

　　温度范围：工业级温度范围为-40℃至+85℃，适合各种工业及户外应用环境。

　　ESD保护：I/O引脚和I²C接口具备静电防护设计，提高系统抗干扰能力。

　　封装与物理特性

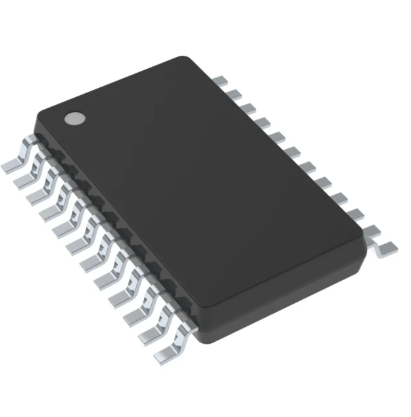

　　封装形式：常用TSSOP-24和QSOP-24封装，适合PCB高密度布局和自动化生产。

　　尺寸与焊接：紧凑封装尺寸便于板上空间优化，同时支持标准回流焊工艺，易于量产。

　　软件与控制特性

　　寄存器结构：芯片内部包含多个寄存器，用于配置I/O方向、读取输入状态、设置输出状态以及中断控制。

　　软件控制灵活：可通过I²C总线对每个引脚独立配置，实现复杂的I/O操作和逻辑控制。

　　PCA9539以宽电压工作、低功耗、高I/O驱动能力、灵活I²C控制、可扩展地址及工业级可靠性为主要参数优势，适合在嵌入式系统、工业控制、家电设备及其他需要大量数字I/O接口的场景中应用。它不仅提高了系统I/O密度，也简化了硬件设计和PCB布线，同时兼顾性能与成本。

　　PCA9539的工作原理

　　PCA9539是一款基于I²C总线的16位可编程输入/输出扩展芯片，其核心功能是将微控制器有限的I/O口数量通过I²C通信协议扩展到更多数字I/O端口，实现高密度数字信号控制。芯片内部集成了I²C接口控制模块、I/O寄存器、方向控制逻辑、输出驱动器以及输入检测模块，通过软件配置即可控制每个引脚的功能。

　　在工作过程中，微控制器作为I²C总线主机，通过SCL（时钟线）和SDA（数据线）与PCA9539通信。微控制器向PCA9539发送器件地址及命令字，芯片识别命令后，将内部寄存器的数据用于控制输出或读取输入状态。PCA9539内部为每组I/O口（P0和P1）设有输出寄存器、输入寄存器和方向寄存器。输出寄存器决定每个引脚的高低电平，方向寄存器设置引脚为输入还是输出，输入寄存器则实时反映引脚的实际状态。

　　当某个I/O引脚被配置为输入模式时，该引脚可读取外部信号，例如开关状态或传感器输出。若配置了内部上拉电阻，PCA9539会保持输入信号在无操作时稳定为高电平。输入状态可通过I²C总线读出，并在检测到变化时触发INT中断信号，通知主控器件，减少轮询负担，提高系统响应速度。

　　当I/O引脚被配置为输出模式时，微控制器通过I²C写入输出寄存器的数据，PCA9539的输出驱动电路将信号以TTL电平输出到外部负载，例如LED、继电器或其他逻辑电路。芯片内部提供推挽输出驱动能力，可直接驱动中低功耗负载，同时确保输出状态稳定可靠。

　　PCA9539支持多芯片并联在同一I²C总线上，通过A0~A3地址引脚配置不同地址，使多个芯片协同工作，实现大量I/O扩展。芯片还具备防抖和ESD保护设计，提高系统在工业环境中的抗干扰能力。

　　PCA9539通过I²C通信控制、内部寄存器配置、方向选择、输入读取与输出驱动等模块，实现微控制器对16个数字I/O口的灵活管理。其工作原理简单高效，使得有限的MCU引脚能够扩展为高密度、可编程、响应快速的数字I/O接口，广泛应用于嵌入式系统、工业控制和家电产品中。

　　PCA9539的作用

　　PCA9539是一款16位I²C总线可编程输入/输出扩展芯片，其主要作用是扩展微控制器或处理器的数字I/O端口数量，为嵌入式系统和各类电子设备提供灵活、可控的I/O接口。随着现代微控制器引脚数量有限，而复杂系统对数字I/O需求增多，PCA9539在提高系统功能、简化硬件设计方面发挥了重要作用。

　　PCA9539可以扩展数字输入输出端口。芯片提供16个可独立配置的I/O引脚，用户可以根据系统需求将每个引脚设置为输入或输出模式。输入模式下可读取开关状态、传感器信号或其他数字电平信号；输出模式下可控制LED、继电器、电机驱动等外部负载。这种功能使微控制器能够以最少的引脚实现对更多外围设备的控制。

　　PCA9539可以提高系统灵活性和可编程性。通过I²C总线，微控制器可随时改变每个引脚的方向和状态，无需重新布线或增加复杂硬件。芯片支持中断输出，当输入状态发生变化时，可触发中断通知主控器件，从而提高系统响应速度，减少主控器件轮询负载，实现更高效的事件驱动控制。

　　PCA9539简化PCB设计与降低成本。在没有该芯片的情况下，扩展I/O通常需要增加多个微控制器或使用复杂的逻辑电路，而PCA9539只需通过I²C总线连接即可控制16个I/O口，同时支持多芯片并联，极大减少PCB布线复杂度和器件成本。

　　PCA9539还可用于实现多设备通信和模块化设计。在同一I²C总线上可挂载多颗PCA9539芯片，通过地址选择实现更多I/O口扩展，使设计更加模块化和可扩展。它广泛应用于工业控制系统、家电控制、机器人系统、数据采集系统以及教育实验平台，帮助系统实现高密度I/O管理。

　　PCA9539的主要作用包括：

　　扩展微控制器数字输入输出端口；

　　提供灵活的可编程I/O管理；

　　支持事件驱动的中断控制，提高响应速度；

　　简化PCB设计，降低系统成本；

　　支持多芯片并联，实现大规模I/O扩展。

　　这些作用使PCA9539成为现代嵌入式系统、工业控制和家电设备中不可或缺的I/O扩展解决方案，为系统设计提供了极大的便利和可靠性。

　　PCA9539的特点

　　PCA9539是一款高性能的16位I²C总线可编程输入/输出扩展芯片，其设计兼顾功能灵活性、可靠性和易用性，广泛应用于嵌入式系统、工业控制和家电设备中。该芯片具有以下主要特点：

　　I²C总线通信是其核心特点之一。PCA9539通过标准I²C接口与微控制器或处理器通信，支持100 kHz（标准模式）和400 kHz（快速模式）数据传输速率。通过简单的读写操作即可控制16个I/O引脚的状态，支持多芯片并联，在同一I²C总线上可挂载多达16颗芯片，轻松实现高密度I/O扩展。

　　灵活的I/O配置。芯片提供16个可独立配置的I/O引脚，用户可根据系统需求将每个引脚设置为输入或输出模式。输入引脚可选择内部上拉电阻，确保在无信号状态下保持稳定高电平；输出引脚则支持推挽驱动模式，可直接驱动LED、继电器等中低功率负载，实现对外部电路的直接控制。

　　中断功能。PCA9539内置两路可配置中断输出，当输入引脚状态变化时可触发中断，通知主控器件。这种事件驱动模式大幅减少了CPU轮询负担，提高系统响应速度和处理效率，特别适用于实时性要求高的控制系统。

　　宽工作电压与低功耗。芯片工作电压范围为2.3V至5.5V，适用于各种MCU系统，同时在待机模式下静态功耗极低，通常仅为1µA左右，非常适合低功耗应用。

　　工业级可靠性。PCA9539具备工业级温度范围（-40℃至+85℃），可在恶劣环境下稳定工作；同时具有ESD防护功能，提高系统抗干扰能力。芯片封装紧凑（TSSOP-24或QSOP-24），便于PCB高密度布局和自动化生产。

　　软件易控制。内部寄存器结构清晰，包括方向寄存器、输出寄存器、输入寄存器和中断控制寄存器，可通过简单的I²C命令独立配置和读取每个引脚，极大简化了软件开发和系统调试。

　　PCA9539具有I²C通信、高密度I/O扩展、灵活引脚配置、中断支持、宽电压低功耗、工业级可靠性及易于软件控制等特点，使其成为嵌入式系统和各类电子产品中理想的I/O扩展解决方案。

　　PCA9539的应用

　　PCA9539是一款16位I²C总线可编程输入/输出扩展芯片，其广泛应用得益于高密度I/O扩展能力、灵活的软件控制和工业级可靠性。在现代电子系统中，无论是嵌入式开发、工业控制还是家电设备，PCA9539都能够显著提升系统功能和控制能力。

　　在嵌入式系统和单片机开发中，PCA9539常用于扩展微控制器的I/O端口。例如，Arduino、STM32、ESP32等开发板的原生引脚有限，但在复杂项目中需要同时控制LED阵列、按键矩阵、蜂鸣器或其他外设时，PCA9539可以通过I²C总线轻松扩展16个可编程I/O口，节省主控器件引脚资源，并且通过中断功能快速响应输入事件，提高系统效率。

　　在工业控制和自动化设备中，PCA9539常用于数据采集、状态监测和远程控制系统。例如，在PLC控制系统、传感器网络或继电器控制板中，PCA9539能够提供稳定的I/O接口，实现设备状态的读取与控制。芯片的宽电压工作范围、低功耗特性以及工业级温度和ESD防护，使其在恶劣环境下也能可靠工作。

　　在家电和消费电子设备中，PCA9539用于扩展控制面板、显示模块和按键输入接口。例如，智能空调、冰箱、洗衣机等产品中，通过PCA9539可以控制多个按键、LED指示灯或小功率继电器，实现更丰富的用户交互和设备控制，而无需增加主控制器的复杂性。

　　PCA9539还适用于教育实验和科研平台。在实验室环境中，学生或研究人员可以使用PCA9539扩展实验板的I/O数量，实现多路传感器数据采集、信号控制及事件驱动实验，帮助完成嵌入式系统设计教学和科研实验。

　　PCA9539在应用中具有高密度I/O扩展、灵活控制、低功耗、工业可靠性及易于多芯片扩展等优势，使其成为嵌入式系统、工业控制、家电设备、教育实验和科研平台等场景中不可或缺的I/O扩展解决方案。它不仅简化了硬件设计，还提高了系统的响应能力和可靠性，是现代电子系统设计中重要的外围芯片选择。

　　PCA9539的详细型号及可替代型号分析

　　一、PCA9539的详细型号

　　PCA9539是恩智浦（NXP）推出的16位I²C总线可编程输入/输出扩展芯片，在PCA953x系列中属于高端16位I/O扩展器件。其详细型号及变体主要包括以下几类：

　　PCA9539：标准型号，提供16个可编程I/O引脚，通过I²C总线控制，支持方向配置、输出状态控制和中断功能。工作电压范围为2.3V至5.5V，广泛应用于工业控制和嵌入式系统。

　　PCA9539PW：带“PW”后缀的型号，通常表示封装为TSSOP-24（Plastic Thin Shrink Small Outline Package）形式，适合PCB高密度布局与自动化贴片生产。功能与PCA9539一致，主要差异在于封装形式。

　　PCA9539BS/BSR：封装为QSOP-24（Plastic Quarter Size Small Outline Package），适用于对体积有严格要求的应用场景。此类型号在功能上与标准PCA9539一致，但在封装尺寸和焊接工艺上更适合小型化设计。

　　PCA9539A：该型号在原PCA9539基础上增加了一些功能优化，例如中断触发灵敏度、ESD保护性能或温度性能改善。适合工业级、环境要求较高的系统设计。

　　在实际选型中，PCA9539各型号的核心功能相同，即I²C总线通信、16位可编程I/O、输入上拉电阻配置、输出推挽驱动及中断功能。不同型号主要在封装类型、工业级性能或外围兼容性上存在差异。

　　二、PCA9539的可替代型号

　　在工程实践中，PCA9539可能因供应、成本或封装需求而需要替代方案。可替代型号可分为两类：系列内部兼容替代和其他厂商兼容替代。

　　1. 系列内部兼容替代

　　在NXP的PCA953x系列中，其他型号可在一定条件下替代PCA9539，包括：

　　PCA9555：也是16位I²C总线I/O扩展器件，功能与PCA9539类似。PCA9555的主要特点是工作电压范围宽（2.3V–5.5V）、低功耗，并且I²C地址可配置。替代时需注意中断输出引脚逻辑与PCA9539是否完全兼容，以及输出驱动能力差异。

　　PCA9536/9537/9538：虽然这些型号位数不同（通常为4位、8位或8+8位组合），但在需要减少I/O数量或分模块扩展时，可以通过多颗小位数芯片替代单颗PCA9539实现等效功能。

　　PCA9539A：可直接替代标准PCA9539，特别是在工业环境或需要更高ESD防护能力时，PCA9539A是理想选择。

　　这些系列内部替代的优点是驱动和寄存器配置兼容性高，外围电路变化小，软件修改量少。缺点可能在芯片尺寸或成本上有所不同，需要在PCB设计阶段考虑封装兼容性。

　　2. 其他厂商兼容替代

　　如果考虑跨厂商替代，市面上多家厂商提供I²C总线16位可编程I/O扩展器件，可在一定条件下替代PCA9539：

　　TI TCA9539：功能上几乎与NXP PCA9539一致，提供16位I²C I/O扩展、可编程方向、输出驱动和中断功能。由于寄存器映射和引脚定义完全兼容，可以作为直接替代，适合在供应紧张或成本考虑下切换供应商。

　　Microchip MCP23017：16位I²C I/O扩展芯片，功能丰富，包括中断输出和可配置上拉电阻。MCP23017在软件层面与PCA9539不同，但通过寄存器映射调整可以实现功能等效。适用于需要工业级可靠性和高兼容性的系统。

　　Maxim MAX7310/MAX7311：16位I²C I/O扩展器件，也支持输入输出配置和中断功能，可在特定应用中替代PCA9539，尤其是在低功耗设计中。

　　选择其他厂商替代时，需要注意以下几个关键点：

　　I²C地址兼容性：确认替代芯片的地址选择范围能满足系统总线布局。

　　寄存器结构：确保软件层对寄存器配置、输入读取和输出控制的逻辑兼容或可修改。

　　中断输出特性：PCA9539的INT引脚逻辑触发模式需在替代芯片中保持一致，以免影响事件驱动控制。

　　输出驱动能力和电气特性：负载驱动能力、电压范围、工作温度及ESD防护需符合原系统设计要求。

　　封装尺寸：封装兼容性对现有PCB布局至关重要，尤其在小型化或自动化贴片生产中。

　　三、替代方案选型建议

　　在替代PCA9539时，建议遵循以下原则：

　　优先考虑PCA9539系列内部型号（如PCA9539A或PCA9555），可最大程度保持原有软件和硬件兼容性。

　　若需跨厂商替代，选择功能和寄存器映射相似的芯片，如TI TCA9539或Microchip MCP23017，并在替代前进行原型验证。

　　关注PCB布局、外围器件（上拉电阻、晶振等）和中断逻辑，确保系统稳定性和响应速度。

　　对于工业控制或低功耗系统，优先选择具有宽温度范围、ESD防护和低静态电流的替代芯片。

　　总结：

　　PCA9539作为16位I²C总线可编程I/O扩展芯片，其详细型号包括PCA9539、PCA9539PW、PCA9539BS、PCA9539A等，主要差异在封装、工业性能和外围兼容性。可替代型号包括系列内部的PCA9539A、PCA9555等，以及其他厂商的TI TCA9539、Microchip MCP23017、Maxim MAX7310/7311等。在选型过程中，应综合考虑功能兼容性、电气特性、寄存器映射、中断逻辑及PCB布局，确保替代后系统性能和可靠性不受影响。
