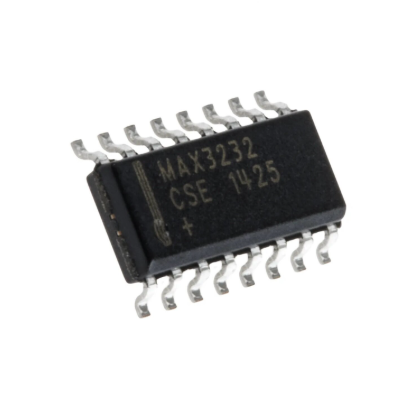

MAX3232的参数

　　MAX3232是一款双通道RS-232/TTL电平转换芯片，其设计参数满足现代嵌入式系统、工业控制和通信设备对可靠串口通信的需求。以下为其详细参数说明：

　　电气特性

　　供电电压（VCC）：3.0V至5.5V，支持3.3V和5V逻辑系统，兼容多种微控制器平台。

　　工作电流：典型值约为1.5mA（静态待机电流），在低功耗模式下可进一步降低，适合便携设备和低功耗系统。

　　信号电平：TTL/CMOS输入逻辑高电平为2V至VCC，低电平为0.8V以下；RS-232输出电压范围为±5V至±12V，符合RS-232标准电平要求。

　　接口特性

　　双通道驱动器：提供两路TTL到RS-232电平转换，可同时驱动两路串口信号，如TXD和RXD。

　　双通道接收器：提供两路RS-232到TTL电平转换，实现双向串口通信。

　　数据速率：支持高达120kbps的串行通信速率，适合一般工业控制、嵌入式系统和通信应用。

　　电荷泵特性

　　内置电荷泵电路，将单电源（3V–5.5V）升压至符合RS-232标准的正负电平输出，无需外部双电源，简化系统设计。

　　电荷泵通常需要四个电容器（1µF至10µF）用于电压升压和反转，确保输出稳定可靠。

　　保护特性

　　过压保护：输入引脚可承受±30V瞬态电压，增强系统抗干扰能力。

　　短路保护：输出端口具备短路保护功能，防止意外短路损坏芯片。

　　工作环境与可靠性

　　工作温度范围：工业级-40℃至+85℃，消费级0℃至+70℃，适用于多种环境。

　　ESD保护：每个I/O引脚具备静电防护，增强系统在工业和便携环境中的可靠性。

　　封装与物理特性

　　常用封装：SOIC-16、TSSOP-16、MSOP-16，适合自动化贴片生产。

　　小型封装节省PCB空间，便于高密度板设计。

　　应用特性

　　兼容标准RS-232通信协议，支持微控制器、单片机、调制解调器和PC串口设备连接。

　　内部集成电荷泵，无需外部电源转换器，设计简单。

　　MAX3232的核心参数包括3V–5.5V供电、TTL/CMOS与RS-232双向转换、双通道驱动器和接收器、电荷泵升压、过压短路保护、工业温度范围、ESD防护及紧凑封装等。这些参数使其在嵌入式串口通信、工业控制、数据采集、便携设备及通信模块中得到广泛应用，兼顾性能、可靠性和低功耗特性。

　　MAX3232的工作原理

　　MAX3232是一款用于TTL/CMOS电平与RS-232电平双向转换的芯片，其核心作用是实现微控制器与标准RS-232设备之间的可靠通信。其工作原理主要依赖内部电荷泵、驱动器和接收器模块协同工作，将低电压逻辑信号转换为RS-232标准电平，并反向将RS-232信号转换为逻辑电平。

　　在输出方向上，当微控制器通过TXD引脚发送TTL/CMOS电平信号（通常为0V低电平和VCC高电平）时，信号输入到MAX3232的驱动器模块。驱动器内部通过电荷泵电路将单电源电压升压，并生成RS-232标准的正负电平（通常为+5V至+12V或-5V至-12V），以满足RS-232接口设备对电压幅值的要求。电荷泵利用外接电容进行电压翻转和升压，实现单电源环境下的双极性输出，无需额外双电源设计，从而简化了硬件布局。驱动器确保输出信号具有足够电流能力，可以驱动标准串口输入的负载，同时提供短路保护以防意外损坏。

　　在输入方向上，RS-232设备发送的信号通过RXD引脚输入到MAX3232。接收器模块首先将高幅度的RS-232电平信号（正负电压范围）限幅并整形，再将其转换为逻辑TTL/CMOS电平（0V低电平，VCC高电平），输出到微控制器。接收器具备宽输入电压容差和抗干扰能力，即使RS-232信号受到一定噪声影响，也能正确判定逻辑电平，从而保证通信可靠性。

　　MAX3232内部提供电压调节与保护机制：过压保护防止输入信号瞬间超过额定范围，ESD保护增强芯片抗静电干扰能力；短路保护确保在输出端出现意外短路时芯片和系统不会损坏。通过双通道设计，MAX3232可同时处理两路串口信号，实现全双工通信。

　　MAX3232的工作原理可概括为：TTL/CMOS逻辑电平通过内部驱动器和电荷泵转换为RS-232电平输出，RS-232输入信号通过接收器转换为逻辑电平输入微控制器。这种双向电平转换机制，使单片机或微控制器能够在单电源环境下可靠地与PC、调制解调器及其他RS-232设备进行串行通信，实现数据交换和控制功能。

　　MAX3232的作用

　　MAX3232是一款用于TTL/CMOS与RS-232电平转换的双通道芯片，其主要作用是实现微控制器或逻辑电路与标准RS-232串口设备之间的可靠通信。随着嵌入式系统和工业控制设备的广泛应用，微控制器的I/O端口通常只能输出3.3V或5V的TTL/CMOS电平，而标准RS-232通信接口需要正负电压的信号幅度（通常为+5V至+12V和-5V至-12V）。MAX3232的核心作用就是桥接这两种电平，实现不同电压系统间的兼容和数据传输。

　　在具体应用中，MAX3232可以将微控制器的TTL逻辑信号转换为RS-232电平输出，驱动PC、调制解调器或其他串口设备，从而实现串口通信。例如，微控制器通过TXD口发送数据，MAX3232将0V和VCC的逻辑电平转换为符合RS-232标准的正负电压信号，使远端设备能够正确接收信息。

　　MAX3232还可以将RS-232输入信号转换为TTL/CMOS逻辑电平，供微控制器或单片机读取。RS-232设备发送的数据经过芯片接收器模块处理后，输出为0V低电平和VCC高电平，保证微控制器能够准确识别信号状态，实现可靠的数据接收和控制。

　　MAX3232的作用还包括简化电路设计和降低系统成本。其内置电荷泵电路无需外部双电源即可生成RS-232所需的正负电压输出，同时提供短路保护、过压保护和ESD防护，提高系统稳定性和抗干扰能力。芯片紧凑封装（如SOIC-16或TSSOP-16）便于PCB设计和自动化生产，使其在低功耗、紧凑空间系统中具有明显优势。

　　MAX3232的主要作用包括：

　　实现TTL/CMOS与RS-232电平的双向转换；

　　使微控制器能够与PC、调制解调器及其他串口设备通信；

　　提供安全可靠的信号驱动和接收能力，确保数据传输稳定；

　　简化电路设计，节省空间和成本；

　　提高系统抗干扰性和可靠性。

　　MAX3232在嵌入式通信、工业控制、数据采集模块以及各类串口通信设备中都发挥着不可替代的关键作用，是实现不同电平系统兼容通信的核心芯片。

　　MAX3232的特点

　　MAX3232是一款双通道RS-232/TTL电平转换芯片，其设计兼具高性能、低功耗和易用性，广泛应用于嵌入式系统、工业控制和通信设备中。以下是其主要特点：

　　双通道全双工通信。MAX3232内部集成两路TTL/CMOS到RS-232的驱动器以及两路RS-232到TTL/CMOS的接收器，可同时实现双向数据传输，满足现代串口通信对全双工、高效率数据交换的需求。

　　宽工作电压范围。芯片支持3.0V至5.5V单电源供电，兼容3.3V和5V逻辑系统，使其能够与多种微控制器平台无缝匹配，减少电源设计复杂度。

　　内置电荷泵电路。MAX3232通过内部电荷泵生成正负电压输出，实现TTL/CMOS到RS-232的电平转换，无需外部双电源设计。通常只需外接四个电容（1µF至10µF）即可稳定工作，简化了硬件设计，节省PCB空间。

　　高电平输出与可靠接收。驱动器提供高达±10kΩ负载能力的RS-232标准电平输出，接收器具有宽电压容差（±30V瞬态耐受）和逻辑阈值整形功能，保证在噪声环境下仍能准确识别信号逻辑状态。

　　低功耗特性。静态电流通常仅为1.5mA，适合便携设备和低功耗系统。在待机或空闲状态下功耗极低，能够延长电池供电设备的使用寿命。

　　保护功能完善。MAX3232提供过压保护、短路保护和ESD防护，有效防止意外损坏和静电冲击，提高系统可靠性。

　　工业级温度范围。芯片可在-40℃至+85℃的环境下稳定工作，满足工业控制和恶劣环境应用的需求。

　　封装小巧，易于集成。常见封装形式包括SOIC-16和TSSOP-16，便于自动化贴片生产和高密度PCB设计，适合紧凑型电子产品。

　　MAX3232的主要特点包括双通道全双工、宽供电电压、内置电荷泵、标准RS-232输出、可靠接收、低功耗、保护功能完善、工业级温度范围以及小巧封装。这些特点使其在嵌入式通信、工业控制、数据采集、调制解调器接口及各类串口通信系统中，成为实现TTL/CMOS与RS-232电平转换的理想选择。

　　MAX3232的应用

　　MAX3232是一款双通道RS-232/TTL电平转换芯片，其应用广泛，主要用于实现微控制器或逻辑电路与RS-232接口设备之间的可靠通信。由于其内置电荷泵、低功耗设计和高可靠性，MAX3232在嵌入式系统、工业控制、通信设备以及消费电子等领域得到广泛应用。

　　在嵌入式系统中，微控制器通常只能输出3.3V或5V的TTL/CMOS电平，而PC或调制解调器的串口需要±5V至±12V的RS-232电平。MAX3232通过双通道驱动器和接收器，实现TTL/CMOS信号与RS-232信号的双向转换，使嵌入式设备能够与PC、单片机开发板或其他串口设备进行数据交换。例如，Arduino、STM32或ESP32等开发板通过MAX3232可实现串口调试、数据传输或远程控制。

　　在工业控制系统中，MAX3232用于串口通信模块、PLC控制器或数据采集系统中。其工业级温度范围（-40℃至+85℃）、过压和短路保护，使其在恶劣环境下仍能稳定工作，保证传感器、继电器控制板或远程终端的数据可靠传输。双通道设计允许同时处理两路串口数据，提高工业通信效率。

　　在消费电子和家电设备中，MAX3232常用于设备与PC的串口通信接口，如打印机、扫描仪、仪器仪表和智能家电控制系统。芯片紧凑封装（SOIC-16或TSSOP-16）便于PCB高密度布局，并且无需外部双电源，简化设计并降低成本。

　　MAX3232在数据采集模块和通信模块中也有应用，例如在便携式测量仪、串口蓝牙模块或调制解调器接口中，通过TTL/RS-232电平转换实现可靠的数据收发。其低功耗和电压兼容特性，使其特别适合电池供电或低功耗系统。

　　MAX3232的应用涵盖嵌入式系统串口通信、工业控制数据采集、消费电子设备接口、通信模块和便携式测量设备等多个领域。通过实现TTL/CMOS与RS-232电平的可靠转换，它为系统提供了高效、安全、低功耗的数据传输解决方案，是现代电子系统中不可或缺的接口芯片。

　　MAX3232的详细型号及可替代型号分析

　　一、MAX3232的详细型号

　　MAX3232是Analog Devices（原Maxim Integrated）推出的一款双通道RS-232/TTL电平转换芯片，专为嵌入式系统和通信设备提供可靠的串口电平转换。根据封装形式、工作温度和功能特性，MAX3232主要有以下详细型号：

　　MAX3232E：标准版本，提供双通道TTL/RS-232转换功能，适合一般工业控制、嵌入式系统和PC通信应用。

　　MAX3232ESE：小型化封装版本，通常为SOIC-16或TSSOP-16，适合高密度PCB设计和自动化贴片生产。

　　MAX3232CPE/MAX3232CSE：C型版本，主要区别在于温度范围和工业级性能，例如-40℃至+85℃工作温度，适合工业环境或恶劣环境应用。

　　MAX3232IDR：采用不同封装形式（如MSOP-16）以满足低空间需求，同时保持标准功能特性，适用于便携式和紧凑型设备。

　　MAX3232EESA：带增强ESD防护的版本，可承受更高的静电冲击电压，适合工业及易受干扰的系统设计。

　　这些型号核心功能相同，包括双通道驱动器、双通道接收器、内置电荷泵、TTL/CMOS与RS-232电平转换以及过压、短路保护。不同型号的差异主要体现在封装形式、工作温度、ESD防护等级和工业级性能，可根据具体应用需求选择。

　　二、MAX3232的可替代型号

　　在实际工程设计中，MAX3232可能由于供应紧张、成本控制或封装要求，需要寻找替代方案。可替代型号可以分为两类：系列内部替代和其他厂商兼容替代。

　　1. 系列内部替代

　　Analog Devices/Maxim自身产品线中，有一些型号功能与MAX3232高度兼容，可直接替代使用：

　　MAX232：经典的RS-232/TTL转换芯片，单通道或双通道版本可用于替代MAX3232。与MAX3232相比，MAX232主要工作电压为5V，电荷泵电容需求稍大，但在大部分5V系统中可直接替代。

　　MAX232A/MAX232E：增强型版本，提供更宽的电压兼容性和更小的功耗，可用于替代标准MAX3232，尤其适合低功耗设计。

　　MAX3232E/SE等其他MAX3232系列型号：如前述，封装或ESD增强版本可以在不同环境下替代原型号。系列内部替代的优势在于寄存器和接口完全兼容，外围电路无需修改，软件驱动也无需调整。

　　2. 其他厂商兼容替代

　　如果考虑跨厂商替代，可以选择与MAX3232功能和电气特性相似的芯片：

　　TI SN75C3232：德州仪器生产的双通道TTL/RS-232转换器，功能与MAX3232类似，支持单电源供电，内置电荷泵，可直接驱动RS-232接口。兼容电压和逻辑电平，可作为直接替代方案。

　　ST ST3232：意法半导体的双通道RS-232/TTL转换芯片，提供工业级温度范围和ESD保护，功能与MAX3232匹配，可用于嵌入式系统和工业控制设备。

　　Exar XR3232/XR3242系列：支持双通道电平转换，内置电荷泵，电压兼容性良好，可用于工业或消费类设备替代MAX3232。

　　Maxim其他兼容型号：如MAX232R、MAX3232CPE等，也可以根据封装、电压和工作温度进行替代。

　　在选择跨厂商替代时，应注意以下关键参数：

　　工作电压兼容性：确保替代芯片在系统供电范围内正常工作（3.3V或5V）。

　　电平转换特性：RS-232输出电压幅值需符合标准要求，TTL/CMOS输入阈值需与微控制器匹配。

　　封装兼容性：替代芯片的封装类型应与PCB布局匹配，以减少设计修改。

　　温度与环境适应性：工业或恶劣环境下，需要选择工业级温度范围和抗干扰能力强的替代型号。

　　保护功能：过压、短路和ESD保护功能应尽量保持一致，以确保系统安全可靠。

　　三、替代方案选型建议

　　优先选择系列内部型号：如MAX3232ESE或MAX3232IDR，可最大程度保持软件和硬件兼容，减少设计改动。

　　跨厂商选择需验证兼容性：如TI SN75C3232或ST ST3232，需检查电压、电平、驱动能力和封装是否匹配。

　　根据应用环境选择：工业环境应优先选择温度范围宽、ESD防护高的型号；便携设备可优先考虑低功耗、小封装型号。

　　测试验证：替代芯片在实际系统中应进行通信测试和负载验证，确保在数据传输速率、抗干扰和可靠性上满足要求。

　　总结：

　　MAX3232的详细型号包括MAX3232E、MAX3232ESE、MAX3232CPE、MAX3232IDR和MAX3232EESA，主要差异在封装形式、工作温度和ESD防护等级。可替代型号包括系列内部的MAX232、MAX232A、MAX3232E系列型号，以及其他厂商的TI SN75C3232、ST ST3232和Exar XR3232/XR3242等。在选型时需综合考虑电压兼容性、逻辑电平、封装形式、温度范围和保护功能，以保证替代后系统性能、可靠性和稳定性不受影响。
