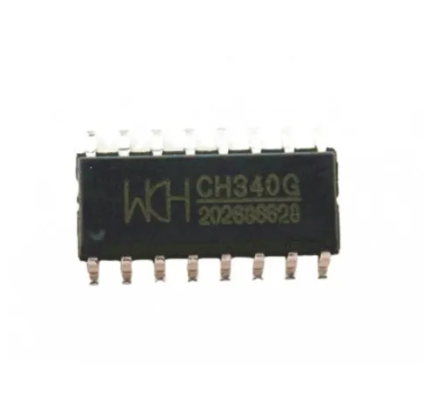

CH340G的参数

　　CH340G是一款广泛应用于嵌入式系统和USB接口转换的高性能芯片，其主要参数设计充分满足USB转TTL串口通信的需求，具有高兼容性和稳定性。以下为其详细参数说明：

　　电气特性

　　工作电压：CH340G工作在3.3V至5V电源范围，常用为5V供电，兼容大多数单片机和嵌入式开发板。

　　I/O电平：串口TXD、RXD以及其他控制引脚为TTL逻辑电平（0~5V），直接适配MCU的UART接口，无需额外电平转换。

　　USB接口：支持USB 2.0全速传输（Full Speed, 12Mbps），向下兼容USB 1.1标准，确保与现代计算机及嵌入式设备的广泛兼容性。

　　通信参数

　　串口类型：TTL UART串行接口，支持标准串口通信协议。

　　波特率范围：从300bps到2Mbps，覆盖大多数微控制器及串口设备的通信需求。

　　数据格式：支持5、6、7、8位数据位设置，1或2位停止位，以及无校验、偶校验或奇校验，保证灵活的串口配置。

　　全双工通信：CH340G可以同时进行接收和发送，保证数据传输连续性和稳定性。

　　功能特性

　　自动识别与驱动：芯片可在安装相应驱动后实现即插即用功能，支持Windows、Linux、Mac OS等多种操作系统。

　　控制信号支持：提供RTS、CTS、DTR、DSR、RI、DCD等硬件流控和信号接口，满足多种串口应用场景。

　　内部振荡器：内置时钟电路，无需外部晶振即可稳定工作，简化外围电路设计。

　　封装与物理参数

　　封装形式：常用DIP-16或SOP-16封装，适合开发板焊接和批量SMT生产。

　　工作温度范围：-40℃至+85℃，适合工业级和消费电子应用环境。

　　功耗：静态功耗低，典型工作状态下功耗约为15~20mA，适合低功耗设计需求。

　　兼容性与应用优势

　　广泛兼容：可与各种单片机、ARM开发板、Arduino、ESP8266等开发平台直接通信。

　　数据稳定性：内置USB数据包处理逻辑，可有效减少数据丢失、误码及通信延迟，确保稳定可靠的串口通信。

　　CH340G通过其宽电压工作范围、高速USB接口、全双工UART通信、灵活串口参数设置、低功耗设计和多系统兼容性，成为嵌入式开发、单片机通信和USB设备接口转换的理想选择，广泛应用于工业控制、家电、开发板和教育实验系统中。

　　CH340G的工作原理

　　CH340G是一款USB转TTL串口接口芯片，其核心工作原理是将计算机USB总线的数字信号转换为微控制器可识别的串口（UART）信号，实现USB与串口设备之间的双向数据通信。芯片内部集成了USB协议控制器、串口接口电路以及电源管理模块，从而简化了外围电路设计。

　　在数据传输过程中，当计算机通过USB接口向CH340G发送数据时，芯片首先在内部的USB接收模块中解析USB数据包。USB协议控制器将收到的USB帧拆解并转换为标准串口数据格式，然后通过内部UART发送逻辑驱动TXD输出端，将数据以TTL电平发送给微控制器或串口外设。该过程中，芯片内置缓冲区可暂存数据，保证高速USB数据与较低速串口数据之间的平滑转换，避免数据丢失或通信中断。

　　当串口外设向CH340G发送数据时，TTL电平信号通过RXD输入端进入芯片内部的串口接收模块。芯片将接收到的数据进行缓冲处理，并通过USB协议控制器重新封装成USB数据包，通过USB线传输回计算机，实现全双工通信。CH340G的内部逻辑能够处理不同波特率、数据位、停止位及校验位设置，保证USB与串口之间通信的透明性和兼容性。

　　CH340G还支持硬件流控信号（如RTS、CTS、DTR、DSR等），在需要控制数据传输顺序或防止数据溢出时，通过控制信号协调USB与串口的数据流，使通信更加可靠。此外，芯片内部还集成稳压模块和时钟振荡器，为USB接口和UART模块提供稳定电压及时钟信号，从而保证数据传输的稳定性和精确性。

　　CH340G通过USB协议解析、数据缓冲和串口驱动三大核心模块，实现USB总线与TTL串口之间的透明数据转换。它不仅解决了现代计算机缺少传统串口接口的问题，还使嵌入式设备和微控制器能够方便地通过USB与计算机进行高速稳定的数据通信。这一工作原理使其在嵌入式开发板、单片机系统、工业控制和教育实验等领域得到广泛应用。

　　CH340G的作用

　　CH340G是一款功能强大的USB转TTL串口接口芯片，其主要作用是在计算机USB接口与微控制器或串口设备之间建立可靠的数据通信桥梁。随着现代计算机逐渐取消传统的RS232串口接口，嵌入式系统和单片机开发板需要通过USB进行通信，而CH340G正是解决这一问题的关键器件。

　　CH340G可以实现USB与串口的双向数据转换。计算机通过USB端口发送的数据，在CH340G内部被解析、转换为TTL电平的UART信号输出到单片机或其他串口外设。反之，单片机或外设发出的串口数据，经过CH340G封装成USB数据包，再传回计算机，实现全双工通信。这种功能使嵌入式开发、单片机调试和数据传输变得非常便捷，无需额外复杂电路。

　　CH340G可以简化硬件设计。芯片内部集成了USB协议控制器、串口收发器、数据缓冲区以及电源管理模块，无需外部晶振或复杂电路即可工作。开发者只需连接USB和串口线，即可完成计算机与MCU之间的数据交互，从而降低了开发难度和成本，提高了设计效率。

　　CH340G可以扩展微控制器的通信能力。许多MCU本身串口数量有限，而CH340G可为单个USB接口提供标准串口通信通道，允许多设备共享USB接口，通过软件配置实现多通道数据通信。这在工业控制、机器人控制和教育实验系统中尤为重要。

　　CH340G支持硬件流控信号（如RTS、CTS、DTR、DSR等），能够在数据传输高速或长距离时，防止数据丢失或溢出，提高通信的可靠性。它还兼容多种操作系统，包括Windows、Linux、Mac OS，实现即插即用，方便软件开发和调试。

　　CH340G的主要作用包括：

　　在USB和TTL串口之间进行双向数据转换；

　　简化硬件设计，减少外围电路；

　　扩展微控制器串口通信能力，实现多设备控制；

　　提供硬件流控支持，保证数据传输稳定可靠；

　　支持多操作系统，实现即插即用功能。

　　CH340G广泛应用于嵌入式开发板、单片机系统、工业控制设备、打印机、通信设备及教育实验平台，成为现代电子系统中不可或缺的USB串口转换器件。

　　CH340G的特点

　　CH340G是一款高性能的USB转TTL串口接口芯片，其设计结合了高兼容性、低成本和易用性，广泛应用于嵌入式系统、单片机开发板及各类电子设备中。以下为CH340G的主要特点：

　　高兼容性是CH340G的重要特点。芯片可直接兼容Windows、Linux、Mac OS等主流操作系统，安装相应驱动程序后即可实现即插即用功能，无需额外硬件或复杂配置。同时，CH340G的TTL串口接口可与各种单片机（如8051、STM32、Arduino、ESP8266等）直接连接，支持标准串口协议，方便数据传输和调试。

　　全双工串口通信能力。CH340G能够同时进行接收和发送数据，保证数据传输的连续性与稳定性。芯片支持波特率范围从300bps到2Mbps，可根据应用需求灵活配置，同时支持5、6、7、8位数据位，1或2位停止位，以及无校验、偶校验和奇校验，适应不同的通信场景。

　　内部集成USB协议控制器和缓冲区。CH340G无需外部晶振即可工作，内部完成USB数据包解析与串口数据转换，同时具备数据缓冲功能，可有效解决USB高速与串口低速之间的速度差异，避免数据丢失，提高通信可靠性。

　　支持硬件流控。芯片提供RTS、CTS、DTR、DSR等控制信号接口，适用于对数据传输要求较高或长距离通信的场合，有效防止数据溢出和传输错误，保证系统稳定运行。

　　低功耗与宽工作电压。CH340G工作电压范围宽（3.3V~5V），静态功耗低，适合低功耗系统设计。它采用DIP-16或SOP-16封装，占板面积小，便于开发板和批量生产应用。

　　小巧可靠、易于集成。芯片封装紧凑，适合高密度PCB布局；内置稳压和时钟模块，无需外部复杂电路，即可实现稳定通信，极大简化系统设计。

　　CH340G的特点包括：高操作系统兼容性、全双工串口通信、灵活波特率与数据格式支持、内置USB协议解析与缓冲、硬件流控支持、低功耗及宽工作电压、小巧封装且易于集成。这些特点使其成为嵌入式开发、单片机通信及各种USB串口转换场景中理想的选择。

　　CH340G的应用

　　CH340G是一款广泛应用于USB转TTL串口通信的高性能芯片，其核心作用是将计算机的USB信号转换为微控制器可识别的串口信号，实现两者之间的可靠数据传输。得益于其高兼容性、低成本和易集成的特性，CH340G在各类电子产品和开发平台中得到了广泛应用。

　　在嵌入式系统和单片机开发领域，CH340G是开发板和调试工具中不可或缺的芯片。例如，在Arduino、STM32、ESP8266等微控制器开发板中，CH340G常用作USB通信接口，使开发者能够通过计算机与单片机进行程序下载、调试和数据采集。这不仅解决了现代计算机缺乏传统串口接口的问题，还提供了即插即用的方便体验。

　　在工业控制和自动化设备中，CH340G用于实现数据采集、传感器信号传输和设备监控。例如，PLC系统、工业传感器和控制模块可以通过CH340G与上位机通信，实现远程数据监测和控制，保证系统的稳定运行。芯片支持硬件流控功能，可有效防止数据丢失或串口溢出，适应工业环境的高可靠性要求。

　　在消费电子和家电产品中，CH340G也有广泛应用。它可以用于打印机、智能家电、显示模块及其他需要USB通信的设备，实现与计算机的数据交互和控制。通过CH340G，设备无需额外复杂电路即可与PC进行高速数据传输，提高了系统集成度。

　　CH340G在教育实验和科研平台中同样发挥重要作用。学校和实验室常用它在单片机实验、数据采集系统和机器人控制中，实现计算机与实验设备之间的通信，帮助学生和科研人员快速完成实验操作和数据处理。

　　CH340G的应用涵盖了嵌入式开发、单片机系统、工业控制、消费电子、家电设备、教育实验和科研平台等多个领域。其高兼容性、全双工通信能力、支持多操作系统、硬件流控及易于集成的特点，使其成为USB与串口通信桥梁的理想选择，在现代电子系统中发挥着关键作用。

　　CH340G 的详细型号及可替代型号分析

　　一、CH340G 的详细型号与变体

　　“CH340” 系列是由 WCH (Jiangsu QinHeng)（又称沁恒微电子）推出的一系列 USB 转 UART/串口接口芯片。其主规格是将 USB 接口转换为串行 UART (TTL) 接口，或扩展为并行、IrDA/红外等用途。

　　在这个系列中，CH340G 是其中一个非常常用的型号。它自身其实具备如下“变体”或兄弟型号，工程上需要区分：

　　CH340G：标准版本，需外部 12 MHz 晶振，通过外部元件（晶振 + 电容）生成时钟。

　　CH340C：与 CH340G 相比，内置振荡器/晶振模块，无需外部晶振/加载电容。

　　CH340B：进一步增强版本，包含内部 EEPROM，可用于定制序列号、产品 ID 等。

　　CH340E、CH340T、CH340R：其他封装或功能变体，如内置时钟、输出极性不同、封装更小等。

　　此外，型号后缀上还可能含封装、环保（PBF）或包装方式（如 TR、R）标识。比如在实际 PCB 设计中你可能看到 “CH340G‑SSOP16” 或 “CH340C‑SOP16” 等。重要的是，这些版本在功能核心（USB ↔ UART 转换）上高度相似，但在外围要求（如是否需要外部晶振）、封装体积、成本、定制能力上有所不同。

　　因此，当我们提到 “CH340G” 时，通常指的是该系列中需外部晶振且广泛用于开发板、模块中的版本。但在选型和替换中，有必要识别上述兄弟型号的兼容性差异。

　　二、CH340G 的可替代型号

　　在实际工程中，当 CH340G 供货紧张、成本压力、或需更换厂商、封装、功能时，我们可以考虑以下几类可替代型号。替代需考虑核心功能（USB↔UART）、驱动兼容性（操作系统支持）、硬件接口（引脚排列、晶振需求）等。

　　1. 系列内部替代（同芯片系列）

　　CH340C：若设计允许无外部晶振、希望简化外设设计，可从 CH340G 转为 CH340C。但需确认 PCB 针脚是否完全兼容、是否晶振引脚变化。

　　CH340B：若希望增加定制功能（例如 EEPROM 内置序列号、产品 ID），可用此型号替代。但可能成本略高。

　　CH340E / CH340T / CH340R：若封装空间或特殊功能（如反向输出、内置振荡器、小型封装）需求不同，可考虑这些变体。要注意的是，这些变体在外设侧可能需要更改晶振、电容或引脚排列。

　　2. 其他厂商兼容 USB ↔ UART 芯片

　　若希望从厂商更换、或选用市场上常见替代器件，可考虑如下型号：

　　FT232RL（由 FTDI 提供）：非常常用、驱动完善、生态成熟。虽成本较高，但稳定性优。

　　CP2102（由 Silicon Labs 提供）：另一款常用 USB ↔ UART 转换芯片，功能齐全、引脚兼容性好。

　　PL2303HX（由 Prolific Technology 提供）：稍老牌但价格低廉、兼容性好。

　　以及其他国内或少见厂商的 USB ↔ TTL 模块芯片。

　　这些替代芯片可以在功能上替代 CH340G，但在 PCB 引脚、驱动安装、外围电路（晶振、电源）以及成本结构上可能需要重新评估。

　　三、替代时应注意的关键点

　　选择替代方案时，应核对下列几个关键参数，确保功能与系统兼容：

　　USB 版本与速率：CH340G 支持 USB 全速 (Full Speed) USB 2.0 接口，需确定替代器件也支持类似速率。

　　UART 功能：支持 TTL 电平 UART、波特率范围（CH340 系列可从约 50 bps 到 2 Mbps）以及硬件流控 (RTS/CTS/DTR/DSR) 是否支持。

　　外围器件要求：是否需要外部晶振（例如 CH340G 需要 12MHz 晶振）或内部振荡器（如 CH340C）。若替换为无晶振版本，PCB 布局可能不同。

　　引脚兼容性：引脚布局、封装形式是否与原系统兼容。若不兼容，则需要修改 PCB。

　　驱动程序支持：操作系统支持情况（Windows、Linux、Mac OS）及驱动稳定性。CH340 系列具有较广泛的支持。

　　温度范围与可靠性：如果系统为工业级，替代器件需满足相同或更宽温度范围。

　　成本与供应链：替代可能意味着成本变化或新库存风险，需评估整体系统影响。

　　四、工程建议

　　在设计初期，如考虑替代，请将原 CH340G 板布局、电路图（晶振、电容、USB 接口）与候选器件的数据手册进行对比。

　　生产前先进行模块测试：USB 插拔稳定性、波特率测试、硬件流控测试、长期通信可靠性。

　　若更换为其他厂商（如 FT232RL／CP2102 等），还需评估驱动安装支持、供应链稳定性及成本改动。

　　记得更新 PCB 文档、BOM 且做好版本管理，以防软件或固件中串口设备识别不同导致问题。

　　总结：

　　CH340G 是 USB ↔ TTL 串口转换的常用芯片，其型号体系包括 CH340G、CH340C、CH340B、CH340E/T/R 等多种变体，分别在晶振需求、定制功能、封装及成本上有所不同。可替代型号包括系列内部如 CH340C/B/E，以及其他厂商兼容芯片如 FT232RL、CP2102、PL2303HX 等。在替换时需关注 USB ↔ UART 功能、外围电路要求、引脚兼容、驱动支持、温度与可靠性等关键因素。通过合理评估和测试，可以确保系统在替换方案下仍稳定、兼容、可靠。
