ULN2803ADWR的参数

　　ULN2803ADWR是一款高电流、高电压的达林顿晶体管阵列驱动器，其性能参数设计充分考虑了逻辑控制与功率负载之间的匹配需求。该芯片内部包含8个独立的达林顿对，每路均可实现高达500mA的输出电流，并能承受最高50V的输出电压，从而满足各种高电压、感性或阻性负载的驱动要求。

　　在电气参数方面，ULN2803ADWR的输入电压范围通常为2.4V至5V，能够直接与TTL、CMOS逻辑电平兼容。输入高电平电流约为250μA，而输入低电平电流则小于1μA，输入端电阻一般为2.7kΩ，有助于简化外围电路设计。每个通道的集电极-发射极饱和压降典型值在1.0V左右（在IC=350mA条件下），可确保较高的效率与较低的功耗。

　　该芯片的输出端设计有共用的续流二极管（Clamp Diode），允许连接感性负载如电磁继电器、步进电机等，有效吸收关断瞬间产生的反向电动势，防止控制电路被高压损坏。续流二极管的反向击穿电压典型值为50V，反向恢复时间极短，保证电路的安全与稳定。

　　ULN2803ADWR的工作温度范围为-40℃至+85℃，完全满足工业级应用的环境要求。其封装形式为SOIC-18，具备良好的散热性能和较小的空间占用，适用于高密度电路板设计。该芯片的总功耗通常限制在2.25W以内（25℃时），在并联多通道驱动时需注意热平衡设计。

　　总的来说，ULN2803ADWR凭借其高达500mA的输出能力、50V的电压承受力、集成保护二极管、宽温度范围及逻辑兼容输入特性，使其成为工业控制、机电系统、显示驱动及电源切换应用中的理想驱动接口芯片。

　　ULN2803ADWR的工作原理

　　ULN2803ADWR是一款集成了八个达林顿晶体管对的高电流驱动器，其工作原理基于达林顿结构实现低电平逻辑信号到高电流负载的放大与驱动功能。每个通道都包括一个输入端、达林顿对晶体管和一个输出端，同时具有共用续流二极管，用于保护驱动器和控制电路免受感性负载的反向电压冲击。

　　在工作过程中，当逻辑控制端（输入端）施加高电平信号时，输入端的电流流入芯片内部的达林顿对晶体管的基极。由于达林顿结构的电流放大效应，输入微弱的逻辑信号即可驱动输出端产生高达500mA的集电极电流，从而驱动外部负载如继电器、步进电机或LED灯。每个通道是独立工作的，因此可以单独控制不同负载，也可以将多个通道并联以驱动更大电流。

　　当负载为感性元件（例如继电器线圈或电机绕组）时，断电瞬间会产生反向电动势（Back EMF），可能损坏晶体管或控制电路。ULN2803ADWR内部集成的共用续流二极管将反向电流引回电源，形成闭合回路，从而吸收高压尖峰，保护芯片和外围元件。这使得芯片在驱动感性负载时更加可靠，无需额外二极管。

　　在逻辑控制方面，ULN2803ADWR的输入端对TTL和CMOS信号兼容，当输入为低电平时，晶体管关闭，输出端呈高阻状态，不导通负载；当输入为高电平时，晶体管导通，输出端接通负载电流。整个驱动过程可通过寄生电容和内部电阻进行瞬态抑制，保证开关动作平稳，并减少电磁干扰。

　　ULN2803ADWR的并联特性和独立通道设计使其适合多负载控制场景。逻辑信号可通过微控制器或逻辑芯片集中控制多个输出，实现复杂的电路控制逻辑，而无需额外大功率驱动元件。芯片的SOIC-18封装设计也便于高密度PCB布局和散热管理。

　　ULN2803ADWR通过内部达林顿对实现逻辑信号的电流放大和负载驱动，同时利用续流二极管保护感性负载，能够在低功耗逻辑控制和高电流负载之间建立可靠的桥梁，是工业控制、家电驱动和电机控制系统中常用的多通道驱动解决方案。

　　ULN2803ADWR的作用

　　ULN2803ADWR是一款高电流、高电压达林顿晶体管阵列驱动芯片，其核心作用是作为逻辑电路与高功率负载之间的接口桥梁，将低电平逻辑信号转换为足以驱动大电流负载的输出信号，从而实现对继电器、步进电机、电磁阀、LED显示模块以及其他感性或阻性负载的有效控制。

　　在嵌入式系统和微控制器应用中，MCU或逻辑芯片的I/O端口通常只能提供很小的输出电流（通常在几十毫安以下），无法直接驱动高功率设备。ULN2803ADWR内部的八路达林顿晶体管阵列能够将每路输入信号放大至最大500mA的输出电流，并支持50V的负载电压，从而实现单芯片多通道高电流控制。这意味着工程师可以通过单个逻辑芯片同时控制多个高功率负载，而无需增加外部功率晶体管或继电器模块。

　　ULN2803ADWR的另一个重要作用是保护系统与降低外围电路复杂度。芯片内置的共用续流二极管可有效吸收感性负载（如继电器线圈、步进电机绕组）断电时产生的反向电动势，防止高压尖峰损坏驱动芯片及控制器。同时，由于芯片集成度高，每个通道独立且可并联使用，可以灵活调整输出电流和驱动能力，简化了PCB布线和外围元件设计。

　　ULN2803ADWR还具有逻辑信号兼容性，可直接与TTL或CMOS电平逻辑接口连接，减少额外驱动电路的需求。通过其输入端，高电平信号可触发达林顿输出导通，低电平信号则保持输出关闭，实现简单而可靠的开关控制逻辑。

　　ULN2803ADWR的主要作用包括：

　　将低电平逻辑信号转换为可驱动高电流负载的输出；

　　提供多通道、高电流输出能力，便于集中控制多个设备；

　　吸收感性负载反向电压，保护控制器和外围电路；

　　降低系统复杂度，简化PCB布局及外围器件设计。

　　因此，ULN2803ADWR在工业控制、家电驱动、自动化设备、电机控制以及显示系统中，作为逻辑与功率负载之间的接口桥梁，发挥了不可替代的重要作用。

　　ULN2803ADWR的特点

　　ULN2803ADWR是一款广泛应用于工业控制、家电驱动及嵌入式系统的高电流达林顿晶体管阵列驱动芯片，其设计充分考虑了逻辑兼容性、高驱动能力、可靠性和使用便利性等方面。该芯片具有以下主要特点：

　　高电流、高电压驱动能力。ULN2803ADWR内部集成了八组独立的达林顿晶体管对，每个通道最大输出电流可达500mA，输出电压可承受最高50V。这使得芯片能够直接驱动继电器、步进电机、电磁阀、LED显示模块等高功率负载，无需额外的功率放大器。

　　逻辑兼容性强。ULN2803ADWR的输入端可以直接与TTL和CMOS逻辑信号接口连接，输入高电平典型值约为2.4V至5V，输入电流小（约250µA），支持微控制器或逻辑芯片直接驱动，减少外围电路复杂度。每个通道独立输入，使控制灵活且可扩展。

　　内部集成续流二极管。对于感性负载（如继电器线圈或步进电机绕组），断电时会产生反向电动势。ULN2803ADWR在芯片内部集成共用续流二极管（Clamp Diode），可吸收反向电压尖峰，保护驱动器和控制器，避免额外增加外部保护二极管，简化电路设计并提高系统可靠性。

　　多通道独立控制与并联功能。八个通道可以单独控制，也可并联使用以增加驱动电流，满足不同负载需求。同时，输出端为开集电极结构，提供灵活的连接方式，可轻松实现多路负载控制。

　　封装小巧，工业适用性强。ULN2803ADWR采用SOIC-18封装，占板面积小，便于高密度PCB布局。同时芯片的工作温度范围宽（-40℃至+85℃），适合工业、家电及各种复杂环境应用。

　　操作简便，设计灵活。无需外部电阻即可工作，输入输出逻辑简单易懂；同时支持多芯片级联，便于系统扩展，极大提高了工程应用的便利性。

　　ULN2803ADWR的主要特点包括：高电流、高电压输出能力；TTL/CMOS逻辑兼容性；内部续流二极管保护；多通道独立控制和并联功能；工业级宽温设计；封装小巧、易于集成。这些特点使其成为工业控制、电机驱动、继电器驱动及多通道输出应用的理想选择。

　　ULN2803ADWR的应用

　　ULN2803ADWR是一款八通道达林顿晶体管阵列驱动芯片，广泛应用于工业自动化、家电控制、嵌入式系统以及各种高电流负载控制场景中。它的核心作用是将低电平逻辑信号转换为能够驱动高电流、高电压负载的输出信号，极大地扩展了控制系统的功能和灵活性。

　　在工业自动化领域，ULN2803ADWR常用于PLC控制器、步进电机驱动、继电器阵列及各种传感器信号的放大与驱动。工业控制系统通常需要控制多个执行器或继电器，而控制器自身的I/O端口有限。通过ULN2803ADWR，单个逻辑输出即可驱动高功率负载，同时内部续流二极管可吸收感性负载产生的反向电压，确保系统的稳定运行。

　　在家电及消费电子产品中，ULN2803ADWR用于控制LED指示灯、按键面板、风扇、电磁阀等负载。例如，智能洗衣机、空调或微波炉的控制板可通过该芯片驱动多个继电器或显示指示灯，减少主控芯片的I/O负担，同时简化PCB设计。

　　在嵌入式系统和微控制器应用中，ULN2803ADWR作为逻辑与高功率负载之间的接口桥梁被广泛采用。MCU输出逻辑信号，芯片即可驱动步进电机或电磁阀，实现精确的运动控制或机械动作。在机器人控制、工业执行器控制和实验设备中，它常被用于多通道同步驱动，支持复杂的控制逻辑。

　　在通信设备和监控系统中，ULN2803ADWR可用于状态指示灯、报警系统和电源开关控制。其高驱动能力和宽温度范围保证设备在复杂电磁环境和工业温度条件下仍能可靠工作。

　　总之，ULN2803ADWR的应用涵盖了工业自动化控制、家电及消费电子设备、高功率负载驱动、嵌入式控制系统、机器人及通信监控设备等多个领域。其多通道高电流输出、逻辑兼容输入以及内置续流二极管保护，使其成为工程师在高电流负载控制和逻辑接口设计中不可或缺的解决方案。

　　ULN2803ADWR的详细型号及可替代型号

　　一、ULN2803ADWR的详细型号

　　ULN2803ADWR是德州仪器（Texas Instruments, TI）生产的一款高电流达林顿晶体管阵列驱动芯片，其型号体系主要基于功能一致、封装形式及环境等级的不同。具体可分为以下几类：

　　基本型号

　　ULN2803A：标准版本，八通道达林顿阵列输出，每通道最大电流500mA，最大耐压50V，带内部续流二极管。ULN2803ADWR属于ULN2803A系列的一种封装变体。

　　封装形式

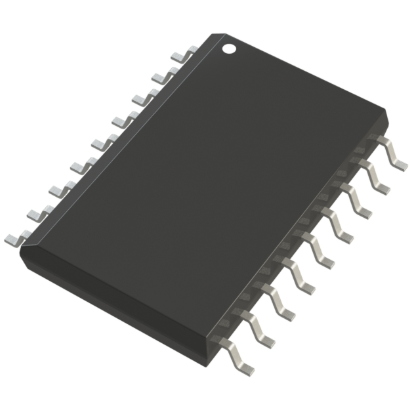

　　SOIC-18封装（ADWR后缀）：ULN2803ADWR采用SOIC-18小外形封装，适合PCB空间有限的应用，焊接方便，散热性能良好。

　　DIP-18封装（ULN2803AN）：适合实验板或传统PCB设计。

　　环境等级与温度范围

　　商业级：工作温度0℃~70℃，适用于普通消费电子及实验室环境。

　　工业级：工作温度-40℃~85℃，适用于工业自动化、通信设备及户外控制设备。

　　增强型和其他后缀

　　TI有时会提供带PBF（无铅环保）、R（卷装）或TR（卷带）后缀，用于不同包装及生产需求，如ULN2803ADWRPBF，适合环保要求。

　　总体而言，ULN2803ADWR代表的是八通道、每通道最大500mA、带内部续流二极管、SOIC-18封装、工业温度级别的达林顿阵列驱动器。

　　二、ULN2803ADWR可替代的型号

　　在实际工程应用中，当原器件缺货或设计需要升级时，通常需要寻找功能相似或兼容的替代型号。ULN2803ADWR可替代或被替代的器件主要有以下几类：

　　同类TI器件

　　ULN2803AN（DIP封装）：功能完全等效，仅封装不同，适合通过更改PCB布局或使用转接板替代。

　　ULN2003A：七通道达林顿阵列驱动器，可替代部分应用场景，但通道数少于ULN2803ADWR，需要调整控制逻辑。

　　ULN2804A：增强型版本，支持更高耐压或电流，可用于对负载要求更高的替换。

　　其他厂商兼容型号

　　STMicroelectronics ULN2803：ST生产的ULN2803功能与TI版本兼容，可直接替换，适合跨供应商采购或设计迁移。

　　ON Semiconductor MC1413：功能类似的达林顿阵列驱动器，虽然管脚排列略有差异，但逻辑控制和输出能力接近，可作为工程替代，需注意PCB改动。

　　Fairchild FAN2803：与ULN2803功能基本等效，八通道达林顿输出，内部含续流二极管，可驱动高电流负载。

　　增强型或可扩展替代

　　MIC5020、L293D：虽然主要用于步进电机或H桥驱动，但在部分控制电路中可替代ULN2803ADWR进行多通道负载驱动。需要注意这些器件的输入逻辑电平、电流承受能力及封装匹配。

　　三、替代器件选择注意事项

　　在选择替代器件时，需要严格核对以下参数，以保证系统稳定可靠：

　　通道数与并联能力：确保替代器件通道数量与原设计一致或可通过并联满足负载需求。

　　输出电流与耐压能力：每通道最大输出电流、总电流承受能力及集电极耐压必须满足负载要求。

　　逻辑兼容性：输入端电平需兼容原控制器（TTL/CMOS），避免因电平不匹配导致驱动失败。

　　续流二极管功能：对于感性负载驱动，内部续流二极管必须存在并足以承受反向电压。

　　封装与针脚排列：封装不同可能需要PCB布局调整或适配板，避免物理不兼容。

　　温度等级与工业可靠性：工业环境下必须保证工作温度范围及抗干扰能力与原器件匹配。

　　供应链与认证：替代器件需考虑供应稳定性、质量认证及环保合规（如RoHS）。

　　四、工程应用建议

　　在实际工程中，若使用ULN2803ADWR替代或被替代，应先在实验板上验证：

　　输出通道驱动能力和电压承受情况；

　　感性负载下续流保护是否有效；

　　与MCU或逻辑控制器的接口兼容性；

　　PCB布线与散热设计是否满足替代器件的要求。

　　完成验证后，再将替代器件应用到量产BOM中，以确保系统可靠性与长期稳定运行。

　　结论

　　ULN2803ADWR是工业和嵌入式控制领域常用的八通道达林顿阵列驱动器，其详细型号包括不同封装、温度等级及环保后缀。可替代的型号涵盖同类TI器件（如ULN2803AN、ULN2804A）、其他厂商兼容产品（如ST ULN2803、MC1413、FAN2803）以及部分增强型驱动器（如L293D、MIC5020）。在替换过程中需严格核对通道数、电流耐压、逻辑兼容性、续流保护、封装及工业等级，以确保系统功能和可靠性不受影响。
