FF450R12KT4引脚说明及综合解析

一、产品概述

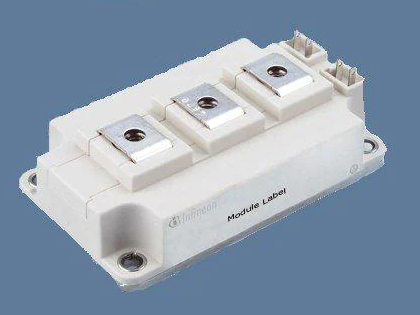

FF450R12KT4是英飞凌（Infineon）推出的62mm标准封装IGBT模块，属于EconoDUAL™系列，采用第四代高速沟槽栅场终止（Trench/Fieldstop IGBT4）技术，并集成发射极控制型HE二极管。该模块专为高功率密度、高效率及高可靠性应用设计，额定电压1200V，标称电流450A，峰值电流可达900A，总功率损耗2400W，工作结温范围覆盖-40℃至175℃（短期可达150℃）。其核心优势在于低开关损耗、低导通压降（VCEsat）及正温度系数特性，广泛应用于电机驱动、光伏逆变器、UPS系统及风力发电等领域。

技术背景与演进

IGBT（绝缘栅双极型晶体管）自20世纪80年代问世以来，经历了从平面栅（PT）到穿通型（NPT）、再到场终止型（FS）的技术迭代。FF450R12KT4采用的Trench/Fieldstop IGBT4技术，通过在NPT-IGBT的衬底与集电区之间引入n型掺杂层（场终止层），结合沟槽栅结构，显著降低了导通损耗与开关损耗。其HE二极管采用发射极控制技术，优化了反向恢复特性，减少了EMI噪声，提升了系统整体效率。

二、工作原理与核心特性

1. 工作原理

IGBT模块本质上是MOSFET与双极型晶体管的复合结构，通过栅极电压控制导通与关断。FF450R12KT4的Trench/Fieldstop IGBT4技术通过以下机制实现高性能：

• 沟槽栅结构：将栅极嵌入硅基板，减少栅极电阻（Rg）与栅极电荷（Qg），加速开关速度。

• 场终止层：在集电区与衬底间引入高掺杂n型层，优化电场分布，降低导通压降与关断损耗。

• HE二极管：通过发射极控制技术，优化反向恢复电荷（Qrr）与软度因子（S），减少电压过冲与振荡。

2. 核心电气特性

• 低开关损耗：开通延迟时间（td(on)）0.16μs，关断延迟时间（td(off)）0.18μs，上升/下降时间（tr/tf）0.04μs/0.05μs，适用于高频开关应用。

• 低导通压降：VCEsat在25℃时为1.75V，125℃时为2.05V，150℃时为2.10V，正温度系数特性确保并联模块间电流均衡。

• 高电流能力：标称电流450A（Tc=80℃），峰值电流900A（t=1ms），满足瞬态过载需求。

• 高可靠性：通过UL/CSA认证（UL1557 E83336），符合RoHS标准，绝缘基板与高爬电距离设计（CTI>400）提升抗污染能力。

3. 机械与热特性

• 封装：62mm标准封装，集成绝缘基板，支持直接安装散热器，简化热设计。

• 绝缘强度：4kV AC/1分钟耐压，满足工业级安全要求。

• 热阻：结壳热阻（Rth(j-c)）0.062K/W，结合高功率密度设计，可实现紧凑型逆变器布局。

三、引脚功能详解

FF450R12KT4采用7引脚封装，包含两个IGBT单元（半桥结构），每个单元由IGBT与反并联HE二极管组成。引脚定义如下：

1. 引脚布局与标识

模块底部通常标注引脚编号（1-7）及功能标识（如G1、E1、C1等），部分型号可能包含条形码与生产日期信息。引脚布局遵循以下规则：

• 奇数引脚（1,3,5,7）：通常为发射极（E）或负端连接。

• 偶数引脚（2,4,6）：通常为栅极（G）或正端连接。

• 引脚7：部分型号可能作为辅助发射极或温度传感器连接端。

2. 详细引脚功能

3. 引脚设计注意事项

• 栅极驱动：栅极电压需严格控制在±20V以内，超限可能导致栅极氧化层击穿。推荐使用专用驱动芯片（如Infineon 1ED系列）提供隔离与保护功能。

• 发射极连接：主发射极（E1/E2）需通过低阻抗路径连接至散热器或母线，减少寄生电感对开关特性的影响。

• 辅助引脚：若模块集成温度传感器（如NTC），需参考数据手册配置偏置电路与AD采样通道。

四、典型应用场景

FF450R12KT4凭借其高性能与可靠性，成为以下领域的核心功率器件：

1. 电机驱动与变频器

• 应用场景：工业电机控制、伺服驱动、电梯系统、压缩机驱动。

• 优势：低开关损耗与高电流能力支持高频PWM调制，减少电机损耗与噪声；正温度系数特性简化并联模块设计，提升系统冗余度。

• 案例：某电梯控制系统采用FF450R12KT4实现110kW电机驱动，效率提升至98.5%，温升降低15℃。

2. 光伏逆变器

• 应用场景：集中式/组串式光伏逆变器，支持MPPT（最大功率点跟踪）与并网功能。

• 优势：低VCEsat与高开关频率（>20kHz）减少滤波器体积，提升功率密度；HE二极管优化反向恢复特性，降低EMI干扰。

• 案例：某100kW光伏逆变器采用FF450R12KT4，峰值效率达99.1%，欧洲效率（EURO）98.7%。

3. UPS系统

• 应用场景：数据中心、医疗设备、工业自动化领域的备用电源系统。

• 优势：高可靠性设计（UL认证）满足24/7连续运行需求；低导通压降减少静态损耗，延长电池续航时间。

• 案例：某500kVA UPS采用FF450R12KT4实现双变换在线模式，转换时间<2ms，效率97%。

4. 风力发电

• 应用场景：变桨驱动、偏航控制、主变流器。

• 优势：宽工作温度范围（-40℃至175℃）适应极端环境；高功率密度设计简化机舱布局。

• 案例：某2MW风力发电机组采用FF450R12KT4实现变桨驱动，MTBF（平均无故障时间）超过20万小时。

五、可替代型号分析

FF450R12KT4在性能与封装上与以下型号高度兼容，可作为替代方案：

1. 英飞凌内部替代

• FF400R12KE3：标称电流400A，VCEsat略高（2.2V@25℃），适用于成本敏感型应用。

• FF600R12KE4：标称电流600A，功率损耗增加至3000W，适合高功率密度场景。

• FF450R12ME4：采用第三代Trench/Fieldstop技术，开关损耗略高，但价格更低。

2. 竞品替代

• 富士2MBI450VH-120-50：标称电流450A，VCEsat 2.3V@25℃，封装尺寸相似，但栅极电荷（Qg）较高（5.2μC vs 3.6μC）。

• 三菱CM450DU-24NF：标称电流450A，VCEsat 2.0V@25℃，支持更高开关频率（30kHz），但价格较FF450R12KT4高20%。

• 赛米控SKM400GB12T4：标称电流400A，VCEsat 2.1V@25℃，集成NTC温度传感器，适合需要实时监测的应用。

3. 替代选型建议

• 成本优先：选择FF400R12KE3或富士2MBI450VH-120-50，但需验证开关损耗对系统效率的影响。

• 性能优先：选择FF600R12KE4或三菱CM450DU-24NF，但需评估散热设计与成本预算。

• 功能扩展：选择赛米控SKM400GB12T4，利用集成温度传感器简化系统设计。

六、总结与展望

FF450R12KT4作为英飞凌EconoDUAL™系列的代表产品，凭借其Trench/Fieldstop IGBT4技术与HE二极管，在高功率密度、高效率及高可靠性领域树立了标杆。其7引脚封装设计兼顾了电气性能与机械强度，广泛应用于电机驱动、光伏逆变器、UPS系统及风力发电等领域。在替代选型中，需综合考虑电流容量、开关损耗、成本及功能扩展需求，以确保系统性能与经济性的平衡。

随着新能源与工业自动化领域的快速发展，IGBT模块正朝着更高电压（>1700V）、更高频率（>100kHz）及更智能化（集成驱动与保护功能）的方向演进。FF450R12KT4及其衍生型号将持续为高功率应用提供核心支持，推动绿色能源与智能制造的转型升级。
