TCA9535的参数

　　TCA9535是一款高性能的I²C接口16位I/O扩展芯片，其主要技术参数体现了其在灵活性、兼容性和可靠性方面的优势，适用于各种需要扩展数字I/O端口的嵌入式系统和工业控制应用。

　　在电气参数方面，TCA9535的工作电源电压范围为1.65V至5.5V，能够兼容多种逻辑电平系统，包括1.8V、3.3V和5V的微控制器平台。其低电流消耗特性使其在静态模式下的待机电流典型值仅为1µA左右，非常适合低功耗应用环境。输入高电平阈值约为0.7×VCC，输入低电平阈值约为0.3×VCC，确保在不同电压下均能可靠识别逻辑状态。

　　在接口与通信方面，TCA9535采用标准的I²C（Inter-Integrated Circuit）双线串行接口，支持标准模式（100kHz）和快速模式（400kHz）。该芯片的I²C地址由三个硬件地址引脚（A0、A1、A2）配置，允许在同一总线上最多连接8个TCA9535器件，从而实现最多128个独立的I/O通道扩展。器件的I²C接口兼容SMBus标准，具有良好的抗干扰能力和通信稳定性。

　　在I/O特性方面，TCA9535拥有16个独立可配置的双向I/O引脚，这些引脚分为两个8位端口（Port 0 和 Port 1）。每个端口可通过软件配置为输入或输出模式，并支持上拉或下拉操作。其输出端可驱动最大10mA的电流，足以直接控制LED、继电器或其他低功耗外设；输入端支持高阻抗状态，以减少功耗和信号干扰。

　　在中断与控制功能方面，TCA9535具备独立的中断输出引脚（INT），当任一输入引脚状态变化时，芯片会自动产生中断信号通知主控制器，从而提升系统响应速度，减少轮询操作的负担。每个I/O端口的状态、极性反转及配置均可通过内部寄存器控制，具有极高的灵活性。

　　在环境与封装参数方面，TCA9535提供多种封装形式，包括TSSOP-24、QFN-24等，以满足不同应用的安装需求。其工作温度范围为-40℃至+85℃，支持工业级应用。

　　TCA9535的关键参数体现了高兼容性、低功耗、高可靠性和灵活的I/O配置能力，特别适合嵌入式系统、智能家居、仪器仪表和工业自动化控制领域中进行I/O资源扩展。

　　TCA9535的工作原理

　　TCA9535的工作原理基于I²C总线通信协议实现与主控制器（如MCU或处理器）之间的数据交互，通过内部寄存器配置控制16个可编程双向I/O端口的输入输出状态。其核心机制可分为通信控制、电平检测与驱动、中断响应及寄存器管理四个部分。

　　在通信控制部分，TCA9535通过SDA（数据线）和SCL（时钟线）与主控制器建立I²C通信连接。主控制器通过写入器件地址（由A0~A2地址引脚决定）来识别特定的TCA9535，从而在同一I²C总线上可同时管理多达8个芯片。通信过程中，MCU以主设备身份发送命令字节和数据字节，通过顺序访问寄存器的方式实现I/O端口的读取、写入与配置。

　　在电平检测与驱动部分，TCA9535内部的每个I/O引脚都可独立设置为输入或输出模式。当配置为输入模式时，芯片内部通过高阻抗电路检测外部信号电平，并将检测结果存储在输入寄存器中。主控制器可周期性读取该寄存器以获取外部信号变化。当I/O端配置为输出模式时，主控制器向输出寄存器写入数据，芯片内部驱动电路根据指令输出高电平或低电平，从而控制外部负载（如LED、继电器、蜂鸣器等）。

　　在中断响应机制中，TCA9535设有一个独立的中断输出引脚（INT），用于在输入端口状态变化时通知主控制器。当某一输入引脚由高变低或由低变高时，芯片会自动触发中断信号，避免主控制器频繁轮询，从而提高系统响应速度和处理效率。主控制器接收到中断后，可读取输入寄存器确认变化来源，并执行相应操作。

　　在寄存器管理机制中，TCA9535内部包含多个寄存器组：输入寄存器（Input Port Register）、输出寄存器（Output Port Register）、极性反转寄存器（Polarity Inversion Register）和配置寄存器（Configuration Register）。

　　输入寄存器用于存储当前各I/O引脚的输入状态。

　　输出寄存器控制输出端口的电平状态。

　　极性反转寄存器可反转输入逻辑极性，以适应不同信号逻辑要求。

　　配置寄存器则决定每个引脚的输入/输出模式。

　　TCA9535通过I²C通信接口实现主机与16个独立I/O引脚之间的灵活控制。主控制器仅需少量引脚即可扩展大量数字I/O资源，实现高效的数据采集、设备控制及状态监测功能，从而在嵌入式系统、工业自动化及智能控制应用中发挥关键作用。

　　TCA9535的作用

　　TCA9535的主要作用是作为I²C接口的I/O扩展器，为主控制器（如单片机、嵌入式处理器或SoC）提供额外的可编程输入输出端口，从而扩展系统的控制与监测能力。在许多嵌入式设计中，主控芯片的I/O引脚数量有限，而外设数量又较多，如按键、LED、继电器、传感器、数码管等，这时TCA9535就能有效地解决I/O资源不足的问题。

　　TCA9535可作为数字信号输入扩展模块。其16个可独立配置的I/O端口能够接收外部数字信号，例如按钮输入、开关状态、逻辑检测等。通过I²C总线，主控制器可以周期性读取TCA9535的输入寄存器，从而实时掌握外部设备的状态变化。这一功能在键盘矩阵扫描、设备检测、状态监控系统中尤为常见。

　　TCA9535可用作数字输出控制模块。当某些应用中需要控制大量输出设备（如LED指示灯、继电器或驱动信号）时，主控制器只需通过I²C通信写入输出寄存器，TCA9535就能在对应引脚输出高或低电平信号，实现外部设备的开关控制。这种串行控制方式不仅节省了主控芯片的I/O引脚，还简化了PCB布线，提高了系统的扩展性。

　　TCA9535在智能控制系统中充当信号接口桥梁。它的I²C通信特性使得多个扩展芯片可以共享同一总线，从而在一个系统中实现多模块并行管理。通过配置地址引脚（A0~A2），可在同一I²C总线上挂接多达8个TCA9535，实现最多128个I/O通道扩展。这种能力非常适合大型设备控制面板、复杂传感器阵列和智能家居中枢控制器等应用。

　　TCA9535还具备中断通知功能。当任一输入引脚状态发生变化时，芯片会通过INT引脚主动向主控制器发出中断信号，从而实现快速响应，而无需主控芯片不断轮询，显著提高系统的实时性与效率。

　　TCA9535的核心作用包括：

　　为主控系统提供I/O扩展能力；

　　实现多通道输入信号检测与输出控制；

　　减少主控芯片引脚使用数量，提升系统集成度；

　　通过中断机制提升系统响应速度。

　　凭借其低功耗、高兼容性和易用性，TCA9535被广泛应用于工业自动化控制、家电面板、智能家居、安防监控及物联网设备中，是构建多输入输出控制系统的理想选择。

　　TCA9535的特点

　　TCA9535作为德州仪器（TI）推出的一款I²C接口16位I/O扩展芯片，凭借其灵活的引脚配置能力、低功耗设计以及强大的通信兼容性，被广泛应用于嵌入式系统、工业自动化和智能家居等领域。其主要特点体现在接口灵活性、功能可编程性、电气兼容性、低功耗以及可靠性等多个方面。

　　TCA9535具备强大的I/O扩展能力。该芯片内部集成16个可独立配置的双向I/O引脚，分为两个8位端口（Port 0和Port 1）。每个引脚都可通过软件自由设置为输入或输出状态，用户可根据需求灵活调整功能，无需硬件修改，从而显著提升系统的扩展性和设计灵活性。

　　其通信接口兼容性极高。TCA9535采用I²C（Inter-Integrated Circuit）总线接口，支持标准模式（100kHz）和快速模式（400kHz），与各类微控制器或处理器（如STM32、PIC、AVR、Renesas、NXP等）均可无缝兼容。通过三个地址引脚（A0、A1、A2），可在同一I²C总线上连接最多8个TCA9535，从而扩展多达128个I/O端口，为复杂系统提供充足的控制资源。

　　TCA9535具备低功耗特性。其工作电源电压范围为1.65V至5.5V，既可与低电压逻辑系统兼容，又可直接与5V系统通信。在待机状态下的电流消耗仅为1µA（典型值），极大地降低了系统整体功耗，适合电池供电和低能耗设备应用。

　　TCA9535具有中断功能和极性反转功能。芯片提供一个独立的中断输出引脚（INT），当输入端状态发生变化时可主动通知主控制器，避免轮询操作，提高系统响应速度和实时性。同时，其极性反转寄存器可改变输入逻辑极性，方便与不同信号逻辑兼容，提升系统设计灵活度。

　　TCA9535还具备出色的可靠性与抗干扰性能。它支持-40℃至+85℃的工业级工作温度范围，保证在复杂电磁环境或极端气候下仍能稳定运行。其输入端口具备高阻抗特性和抗干扰设计，可有效防止误触发，确保信号采样的准确性。

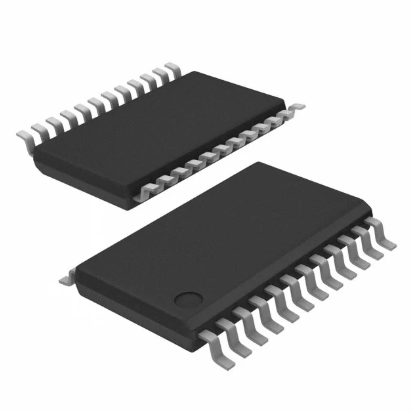

　　TCA9535提供多种封装形式（如TSSOP-24和QFN-24），便于在不同尺寸和布局的电路板中集成使用。

　　TCA9535的主要特点包括：I²C兼容通信、16路可编程I/O端口、低功耗运行、中断响应、极性反转功能、宽电压与温度范围及多封装形式。这些优势使其成为嵌入式控制系统中进行数字I/O扩展的高效解决方案。

　　TCA9535的应用

　　TCA9535凭借其强大的I²C接口扩展能力、低功耗特性以及高可靠性，被广泛应用于工业控制、智能家居、消费电子、通信设备以及物联网终端等多种领域。在这些应用场景中，它主要承担I/O扩展、信号检测、输出控制及中断管理等功能，为主控制器提供灵活的外设连接能力。

　　在工业自动化领域，TCA9535常用于PLC控制器、传感器监测模块、继电器阵列和工业仪表中。由于工业系统往往需要监测和控制大量输入输出信号，而主控制器（如MCU或嵌入式CPU）的I/O资源有限，TCA9535可通过I²C总线快速扩展16路数字I/O接口，支持多个芯片级联，实现多达128路I/O信号管理。这使其非常适合用于电机启动控制、状态指示灯驱动、限位开关采集及设备运行状态检测等场合。

　　在智能家居系统中，TCA9535可作为中央控制器的I/O扩展模块，用于连接按钮面板、灯光控制电路、门磁检测和温湿度传感器等外设。通过其中断输出功能（INT引脚），当检测到某一输入信号变化时（如按键按下或门磁变化），芯片能够立即通知主控MCU，实现快速响应，提高用户交互体验。同时，其低功耗设计非常适合智能照明控制器、无线家居网关等对能耗敏感的设备。

　　在消费电子设备中，TCA9535被广泛用于键盘矩阵扫描、显示控制、LED指示灯驱动及电源管理系统。通过配置不同的输入输出模式，芯片可灵活控制显示模块或接收外部输入命令，实现系统级资源优化。例如，在笔记本电脑、打印机或智能路由器中，TCA9535可以用于状态指示灯控制与按键输入检测，从而减轻主控芯片的负担。

　　在通信与服务器系统中，TCA9535用于硬件状态监测与电源分配控制。其可靠的I²C接口与宽工作电压范围使其能够稳定运行在复杂的电磁环境中，用于监测电压、风扇状态、硬盘指示灯或机箱报警信号。

　　在物联网与嵌入式控制设备中，TCA9535可作为多传感器节点的I/O管理芯片，用于扩展外部信号输入和输出控制接口。其多芯片并联特性使得系统设计更具模块化和扩展性。

　　TCA9535的典型应用包括：工业自动化控制、智能家居控制面板、按键与指示灯管理、通信设备状态监测、嵌入式物联网节点及电源管理系统。它在提升系统I/O扩展能力、简化设计和优化能耗方面发挥了重要作用。

　　TCA9535的详细型号及可替代型号

　　一、TCA9535有哪些详细型号（变体与封装）

　　TCA9535本身是TI（Texas Instruments）旗下的一款16位I²C/SMBus可编程I/O扩展器。市场上流通的“TCA9535”家族通常在功能上保持一致，但会有若干常见变体，工程上需要关注以下几个维度的“型号差别”：

　　封装形式：常见封装包括TSSOP-24、QFN-24（或VQFN）等。不同封装影响PCB尺寸、焊接工艺与散热性能。

　　环保与合规后缀：例如带有“PBF”、“R”或无铅（RoHS）标识的封装（如TCA9535PBF），这是生产与采购中常见的物料区分。

　　温度等级/工业级别：商业级（0℃~70℃）与工业级（-40℃~85℃ 或更宽）之分，工业应用须选工业级版本（文档或料号后缀标注）。

　　库存/定制批次：有时供应商会提供带标识的“增强型”出厂测试或针对于汽车/工业更严格测试的料号（工程上以数据手册与料号表为准）。

　　内部固件/版本差异：虽然芯片寄存器与功能通常向后兼容，但不同批次的数据手册会小幅调整时序或寄存器行为，务必以实际器件的数据手册为准。

　　注意：在BOM中通常以完整料号（含封装与后缀）来区分，例如 TCA9535PWR、TCA9535PBF 之类（具体后缀以TI官方料号为准），采购与PCB设计应使用精确料号。

　　二、TCA9535能替代（或被替代）的型号

　　在需要替换或选型时，工程师通常寻找功能、位宽与接口兼容的I²C 16位或多位I/O扩展器。下面列出常见的可替代器件（按功能等效或工程常用替代列举），并同时给出选择时的注意要点：

　　NXP / Philips 系列

　　PCA9535：与TCA9535在功能上非常接近（16位I/O、I²C、极性反转、中断），很多设计可直接用作功能等效替代，但需确认寄存器映射与复位行为是否完全一致。

　　PCF8575：也是16位I/O扩展器，但寄存器与中断/极性功能实现方式不同，适合作为I/O扩容替代但需修改驱动代码。

　　Microchip / Atmel 系列

　　MCP23017（Microchip）：功能上等效的16位I²C I/O扩展器，支持GPIO配置、内建上拉、读取/写入寄存器及中断，常被用于替换或平台迁移。注意其I2C地址与中断行为可能与TCA9535不同。

　　TI 相关或同类器件

　　TCA9534 / PCA9534（8位）或其它TI 8/16位系列：若只需部分引脚，可用8位器件组合替代，但要处理更多地址和中断线。

　　TCA6408A（TI，8位）等：用于功能降级或分段替换。

　　更高级或带PWM/驱动功能器件

　　SX1509、PCA963x（LED driver）等：这些器件对LED驱动或PWM有增强支持，若设计要求驱动能力或PWM控制，可能用这些作为“功能拓展”的替代，但不是一对一替换，驱动代码与外设连接需重做。

　　三、替代时必须核对的关键点

　　替换I/O扩展器并非只看“16位”字样，需严格核对下列项目：

　　寄存器映射与命令时序：不同厂商寄存器地址和读写顺序可能不同，驱动固件需修改。

　　I²C地址和地址引脚：硬件地址引脚数量与编码可能不同，注意冲突或地址冲不通的问题。

　　中断（INT）信号行为：有些器件为主动低开漏、需要上拉；有些器件中断为边沿触发或电平保持，软件处理逻辑要对应。

　　电源与电平兼容：工作电压范围（1.65–5.5V）是否匹配现有系统，是否需要电平移位器。

　　上拉/驱动能力：输出驱动电流、内部上拉电阻大小、输入容忍度等直接影响外部外设（LED、电磁继电器等）的驱动策略。

　　封装/针脚兼容：若要不改PCB直接替换，必须保证封装及针脚排列兼容；否则需重新布局。

　　温度与可靠性等级：工业应用务必选择支持工作温度和寿命的料号。

　　软件兼容性与证规：若产品有认证（医用、汽车、安规等），替换器件可能触发再认证需求。

　　四、工程替代建议流程

　　列出原器件完整料号（含封装与后缀）；

　　对照目标替代器件的数据手册（寄存器、时序、INT、地址、VCC范围）；

　　在实验板上进行功能验证（I²C通信、读写、外设驱动、中断响应）；

　　做电气与温度应力测试（上拉电阻、噪声、ESD、热升）；

　　完成固件适配并评估长期可靠性再量产替换。

　　结论：

　　TCA9535在功能上有许多成熟的等效替代器件（如NXP的PCA9535、PCF8575、Microchip的MCP23017等），但实际替代必须同时考虑硬件引脚、电气特性、中断与寄存器兼容性以及温度/封装要求。工程上推荐先在样板层面完成完整验证与固件适配后，再在量产BOM上替换，以避免系统级故障与长周期返工。
