LM350的分类

　　LM350作为一种可调式线性稳压器，虽然基本功能相同，但根据封装形式、电流规格、工作温度范围以及应用特性，可以进行多种分类。了解LM350的分类有助于工程师在设计电源电路时选择最合适的型号，从而提高系统可靠性和稳定性。

　　1. 按封装形式分类

　　LM350常见的封装形式主要包括TO-220、TO-3、SOT-223和DPAK等。

　　TO-220封装是最常用的形式，具有良好的散热性能，适合中等功率的稳压应用，可提供最大3A的输出电流。

　　TO-3封装具有更优异的散热能力，适用于需要长时间高功率输出的场合。

　　SOT-223和DPAK封装则适合表面贴装(SMD)电路，体积小巧，便于现代电子产品的自动化装配，但散热能力较TO-220弱，适合中低功率应用。

　　2. 按输出电流规格分类

　　标准LM350的最大输出电流为3A，但市场上根据功率和热设计要求，有些型号提供更低的电流版本（如LM350T），用于小功率场合，以减少过热和成本。

　　3. 按温度范围分类

　　LM350芯片可分为商业级（Commercial）、工业级（Industrial）和军工级（Military）三种温度等级：

　　商业级适用于0℃至+70℃的环境温度，满足一般消费类电子设备需求。

　　工业级工作温度范围扩展至-40℃至+125℃，适合工业控制、通信设备等恶劣环境。

　　军工级则支持更宽的温度范围（-55℃至+150℃），用于高可靠性要求的航空航天和军事电子设备。

　　4. 按功能特点分类

　　LM350除了基本的可调稳压功能外，还有一些衍生型号具备特定功能：

　　高精度型：输出电压调节精度更高，适合对电压波动敏感的模拟电路或仪器仪表。

　　低噪声型：内部优化了电压噪声性能，适合音频放大器或高精度测量电路。

　　可热关断型：在过热时自动关闭输出，保护器件和负载安全。

　　通过以上分类，工程师可以根据具体应用需求选择最合适的LM350型号，例如高功率输出可选TO-220或TO-3封装，高精度测量可选低噪声型号，工业应用可选工业级温度范围型号，从而兼顾性能、可靠性和成本。

　　LM350的工作原理

　　LM350是一种三端可调式线性稳压器，其核心工作原理基于负反馈调节电路，通过调节输出端电压使其保持稳定，从而为负载提供恒定电压。LM350内部主要由误差放大器、参考电压源、功率输出晶体管及保护电路组成，这些模块协同工作实现稳压功能。

　　当输入端（IN）接入高于所需输出电压的电源时，电流流经内部功率晶体管到输出端（OUT）。输出端电压的一部分通过调节端（ADJ）外接电阻分压回馈到内部误差放大器，与内部参考电压（通常为1.25V）进行比较。误差放大器根据比较结果控制功率晶体管的导通程度，使输出电压保持在设定值。当负载电流增加导致输出电压下降时，误差放大器立即增加功率晶体管的导通，使输出电压恢复稳定；反之，当负载减小时，晶体管导通减少，避免输出电压升高。

　　LM350内部还集成了多种保护机制。**过流保护（Current Limiting）**能够在输出短路或负载过大时限制电流，防止芯片和负载损坏。**过热保护（Thermal Shutdown）**在芯片温度超过安全阈值时自动降低输出或关闭输出，确保稳压器在高功率条件下安全运行。此外，LM350具有良好的线性调整率和负载调整率，即输入电压或负载变化时，输出电压波动极小，保证了电源的稳定性。

　　在外部电路中，通过在ADJ端连接两个电阻即可调节输出电压。公式为：

　　V_OUT = V_REF × (1 + R2/R1) + I_ADJ × R2

　　其中，V_REF为内部参考电压（约1.25V），R1和R2为外接电阻，I_ADJ为调节端电流，通常可忽略不计。通过调节R2的阻值，工程师可以精确设定所需输出电压，从而满足不同电路的需求。

　　LM350通过负反馈控制功率晶体管导通、结合内部参考电压和保护电路，实现高精度、可调节的线性稳压输出，广泛应用于实验电源、工业控制电源及可调电源模块中。

　　LM350的作用

　　LM350是一款高性能的可调线性稳压器，其主要作用是为电子设备和电路提供稳定、可调的直流电压，从而保证电路的正常工作和可靠性。在各种电子设计中，稳定电压是核心要求之一，尤其是在模拟电路、传感器系统、功率放大器以及实验室可调电源中，LM350发挥着不可替代的作用。

　　LM350可以实现电压稳压功能。通过内部误差放大器和外接电阻设置，LM350能够将输入端较高且波动的电压转换为稳定的输出电压，范围可调节在1.25V至33V之间。这种稳压功能可以有效防止电压波动对敏感电路造成损害，例如在音频放大器、微控制器或传感器电路中，电压的不稳定可能导致信号失真或数据错误，而LM350能够提供恒定电压，确保电路性能稳定。

　　LM350具备过流和过热保护作用。它能够在输出端出现短路或负载过大时自动限制电流，避免芯片和负载受损。同时，当工作温度超过安全范围时，LM350会启动过热保护，自动降低输出或关闭输出，从而保护电源系统及其下游电路。这种自保护功能对于工业设备、实验室电源以及长期运行的电子系统尤其重要，提高了系统的可靠性和安全性。

　　LM350的可调特性使其在应用中具有高度灵活性。通过简单地调整ADJ端的电阻，可以精确设定所需输出电压，无需更换芯片或增加复杂电路。这使得LM350广泛应用于可变电源、模块电源以及需要多种电压输出的场合。

　　LM350的作用不仅仅是提供稳压电源，更是保护电路、延长设备寿命并提高系统可靠性的关键器件。在实验电源、工业控制、通信设备及可调电源模块中，LM350因其高电流承载能力、稳定性和灵活性，成为工程师设计电源电路时的首选稳压器件。

　　LM350的特点

　　LM350是一款性能优异的可调线性稳压器，其独特的设计使其在电子电源设计中具有多项显著特点，既方便应用，又保证系统的稳定性和可靠性。

　　LM350具有高输出电流能力。标准型号可提供高达3A的连续输出电流，这意味着它能够满足中等功率电路的供电需求，如功率放大器、实验室可调电源和工业控制设备等场合。相比一般的小电流稳压器，LM350在高负载下仍能稳定工作，适用范围更广。

　　LM350具备宽可调输出电压范围。其输出电压可以通过外接两个电阻在1.25V至33V之间调节，这种灵活性使其能够适应不同电路和设备的电压需求，减少了设计复杂性，也避免了频繁更换器件的麻烦。

　　LM350具有优良的负载和线性调整性能。无论输入电压如何变化，LM350都能保持输出电压波动极小，这对于对电压稳定性要求高的模拟电路和精密测量电路尤为重要。同时，它在负载变化时能迅速响应，保持输出稳定，保证系统可靠运行。

　　LM350内部集成了多重保护功能。包括过流保护（Current Limiting）和过热保护（Thermal Shutdown）。过流保护可在短路或负载过大时限制电流，防止芯片和负载损坏；过热保护可在温度过高时自动降低输出或关闭输出，确保长期运行的安全性。这些保护功能显著提高了芯片在恶劣环境和高负载条件下的可靠性。

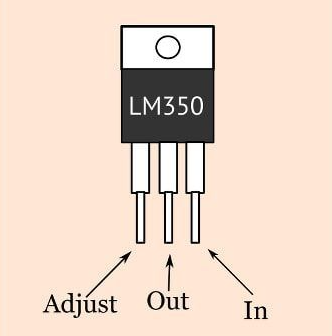

　　LM350还具有使用方便、结构简单的特点。它采用三端引脚设计（IN、OUT、ADJ），通过简单的外部电阻即可调节输出电压，无需复杂电路。封装形式多样，包括TO-220、TO-3以及表面贴装封装（SOT-223、DPAK），既方便散热又适应不同安装需求。

　　LM350以其高电流输出、宽电压调节范围、优异的稳压性能和多重保护功能，结合灵活的使用方式和可靠性，成为电子设计中常用的线性稳压器件，广泛应用于实验电源、工业控制、通信设备以及可调电源模块等领域。

　　LM350的应用

　　LM350作为一种高性能可调线性稳压器，因其输出电流大、调节范围宽、稳定性高和保护功能完善，在各类电子电路和设备中具有广泛的应用。其应用范围涵盖实验室电源、工业控制、通信设备、消费电子以及汽车电子等多个领域。

　　在实验室可调电源中，LM350常用于提供稳定的直流电压。通过在ADJ端外接电阻，用户可以方便地调节输出电压，以满足不同实验和测试需求。例如，学生或工程师在实验时需要不同电压的电源，LM350可提供1.25V至33V范围内的精确输出，同时能够提供高达3A的电流，保证实验设备正常运行。

　　在工业控制电源中，LM350用于为各种传感器、继电器及控制模块提供稳定电压。工业环境通常存在电压波动和温度变化，LM350的良好负载调整率、线性调整率以及过流、过热保护功能能够确保控制系统可靠运行，避免因电源波动导致设备故障或误动作。

　　在通信设备中，LM350常用于稳定射频模块、电路板或放大器的供电电压。稳定的电压能够保证信号传输质量，减少噪声和干扰，从而提高通信系统的稳定性和可靠性。此外，其低噪声特性也适合音频放大器或高精度测量电路使用。

　　在消费电子和DIY电子项目中，LM350常用于可调充电器、LED驱动电源及电池供电模块。其可调输出和高电流能力，使设计者可以灵活控制充电电压或电流，从而保护电池或LED器件，延长使用寿命。

　　此外，LM350也应用于汽车电子中，为车载仪表、传感器及辅助电路提供稳定电压，保证车辆电子系统在高温、振动和电压波动环境下的正常工作。

　　LM350凭借其高输出电流、宽调节范围、稳定性强和多重保护功能，在实验室电源、工业控制、通信设备、消费电子及汽车电子等领域得到广泛应用，是工程师设计电源系统时的重要选择。

　　LM350如何选型

　　在电子电源设计中，选择合适的LM350型号对于确保电路稳定性、可靠性及效率至关重要。LM350是一种高性能可调线性稳压器，其型号众多，根据封装形式、输出电流能力、温度等级和应用特性不同，设计者需要综合考虑各项参数来选型。以下内容将详细介绍LM350的选型原则及常见型号。

　　1. 根据封装形式选型

　　LM350的封装形式直接影响其散热性能和安装方式，常见封装包括：

　　LM350T（TO-220封装）：这是最常用的封装形式，具有良好的散热性能，适合中等功率应用。通过安装散热片，可以轻松输出3A电流，广泛应用于实验室电源和工业控制电源。

　　LM350K（TO-3封装）：TO-3封装具有更大的散热能力，适合长时间大功率输出的场合，如功率放大器和大型电源模块。

　　LM350S（SOT-223表面贴装封装）：适合现代表面贴装电路，体积小巧，但散热能力较弱，适合中低功率应用，如小型模块电源。

　　LM350DP（DPAK封装）：另一种表面贴装封装，便于自动化生产和紧凑电路设计，适合功率需求不超过3A的场合。

　　2. 根据输出电流能力选型

　　LM350标准型号能够提供最大3A输出电流，但在不同应用中，实际电流需求不同：

　　高功率场合：如LM350T或LM350K，能提供满载3A输出，并可通过散热片有效散热。

　　中低功率场合：如LM350S或LM350DP，输出电流通常在1~2A，适合小型模块或便携式设备，减少散热压力和成本。

　　3. 根据温度等级选型

　　LM350芯片可分为商业级、工业级和军工级：

　　商业级（Commercial）：工作温度0℃至+70℃，适用于普通消费电子产品或实验室电源。

　　工业级（Industrial）：工作温度-40℃至+125℃，适合工业控制、通信设备等恶劣环境。

　　军工级（Military）：工作温度-55℃至+150℃，用于航空航天、军事电子设备等高可靠性要求场合。

　　4. 根据电压调节范围选型

　　LM350输出电压可调范围为1.25V至33V。设计时需要确认电路所需的最小和最大电压，以选择能够满足电压范围的型号。例如：

　　LM350T-ADJ：典型可调型，输出电压通过外接电阻灵活调节，广泛用于实验室可调电源和模块电源。

　　固定输出型（LM350T-5V或LM350T-12V衍生型号）：如果电路只需要特定固定电压，可以选择固定输出型号，简化设计。

　　5. 根据应用特性选型

　　LM350在不同应用中还有一些衍生型号，可提供更高精度、低噪声或热保护功能：

　　低噪声型号（LM350T-LN）：适合音频电路或精密模拟测量电路，输出噪声低，保证信号稳定。

　　高精度型号（LM350T-HP）：输出电压调节精度高，适用于仪器仪表或精密控制电路。

　　带热关断保护型号：增强安全性，适合工业和功率密集型应用。

　　6. 选型综合考虑

　　在实际设计中，选择LM350型号应综合以下因素：

　　最大负载电流：根据负载需求选用能够提供足够电流的封装和型号。

　　工作环境温度：根据环境温度选择商业级、工业级或军工级型号。

　　散热条件：高功率场合需选择散热性能优越的TO-220或TO-3封装，并配备散热片。

　　电压调节需求：根据输出电压范围选择可调型或固定输出型。

　　特殊功能：根据电路对噪声、精度或保护功能的需求选择衍生型号。

　　常用LM350详细型号举例：

　　LM350T：TO-220封装，可调输出，最大3A电流，常规商业级。

　　LM350K：TO-3封装，高散热能力，适合大功率应用。

　　LM350S：SOT-223表面贴装封装，适合中低功率电路。

　　LM350DP：DPAK封装，便于自动化贴片生产。

　　LM350T-ADJ：可调型，输出电压1.25V-33V，可通过电阻设置。

　　LM350T-LN：低噪声型号，适合音频或精密测量电路。

　　通过对封装、功率、温度等级、电压范围及应用特性等因素的综合分析，工程师能够选出最适合的LM350型号，从而在保证电路稳定性和安全性的同时，提高设计效率并降低成本。
