74LS138的分类

　　74LS138属于TTL逻辑系列的3-to-8线译码器/解码器芯片，在实际应用中，根据逻辑电平类型、封装形式以及系列特点，可以将其分类如下：

　　按逻辑电平系列分类

　　74LS138属于低功耗肖特基（LS，Low Power Schottky）TTL系列。LS系列相比标准TTL系列具有更低的功耗和更快的开关速度，典型功耗约为1-2mA，传播延迟时间通常在10ns左右。除此之外，市场上还有74HC138（高性能CMOS兼容TTL逻辑）、74HCT138（高速CMOS TTL兼容系列）等不同逻辑系列，它们的工作电压和输入输出特性有所不同，适用于不同的数字电路设计需求。

　　按功能分类

　　74LS138本身是一种3-to-8线译码器/解码器，具有三个二进制输入（A、B、C）和八个输出（Y0-Y7）。在功能上，74LS138可细分为：

　　有使能端的标准译码器：带有三个使能输入（G1、G2A、G2B），需要满足使能条件才能输出有效信号。

　　低有效输出类型：74LS138的输出为低有效，即选通的输出为逻辑“0”，未选通输出为逻辑“1”，适合直接控制低有效负载或实现片选功能。

　　多级组合应用类型：可通过多片74LS138级联，实现更大规模的译码或片选控制，例如4-to-16线译码器可由两片74LS138组合实现。

　　按封装形式分类

　　74LS138常见封装形式包括：

　　DIP-16（双列直插封装）：适合面包板实验和传统PCB焊接。

　　SOP-16（小型表面贴装封装）：适合现代表面贴装技术的PCB设计，体积小，便于高密度电路布局。

　　其他特殊封装：如TSSOP或QSOP等，用于空间受限或工业级应用场合。

　　按应用环境分类

　　根据温度范围和工作环境，74LS138还可分为：

　　商用级（Commercial）：工作温度一般为0℃~70℃，适用于普通消费电子和实验电路。

　　工业级（Industrial）：工作温度范围可达-40℃~85℃，适合工业控制、通信设备和恶劣环境下使用。

　　军工级（Military）：工作温度范围通常为-55℃~125℃，用于高可靠性要求的军事和航天应用。

　　74LS138的分类不仅体现在逻辑电平、功能和封装形式上，还考虑到应用环境的不同，使其在数字电路设计中具有广泛的适应性和灵活性。

　　74LS138的工作原理

　　74LS138是一款3-to-8线译码器/解码器，其核心功能是将三位二进制输入信号（A、B、C）转换为八条互斥输出（Y0~Y7），且每次仅有一条输出为低电平（逻辑“0”），其他输出为高电平（逻辑“1”）。它的工作原理可以从输入端、输出端和使能端三个方面理解。

　　74LS138有三个主要输入端A、B、C，分别代表二进制的低、中、高位。当使能端有效时，芯片根据这三个输入端的组合状态确定哪一个输出端被选中。例如，输入信号为A=0、B=1、C=0时，对应的输出端Y2将被拉低，其余Y0、Y1、Y3~Y7保持高电平状态。输出低电平的选中状态可用于触发后续逻辑电路或作为片选信号。

　　74LS138有三个使能端（G1、G2A、G2B）。G1为高有效使能端，G2A和G2B为低有效使能端。芯片只有在G1为高电平且G2A、G2B均为低电平时，输入端的信号才能被译码输出。如果使能条件不满足，所有输出端将保持高电平，从而防止误动作。这种设计便于多片74LS138的级联使用，实现更大规模的译码和片选功能。

　　74LS138的输出端采用开路集电极结构，输出低电平时导通电流，输出高电平时由外部上拉电阻拉高到电源电压，形成明确的逻辑电平。这种结构允许多片输出共享同一信号线，实现多路逻辑控制。

　　74LS138具有高速低功耗特性，典型传播延迟约为10ns，因此能够在快速数字电路中可靠工作。通过组合输入信号和使能端控制，它能够实现地址译码、数据选择以及存储器片选等功能，保证数字系统的正确逻辑控制和互斥操作。

　　74LS138通过使能端控制和输入信号的译码，实现了三输入八输出的互斥逻辑，其开路集电极输出结构和低有效输出特性使其在数字电路中广泛应用，特别是在地址译码和多路选择控制中。

　　74LS138的作用

　　74LS138作为一种3-to-8线译码器/解码器芯片，在数字电路中具有非常重要的作用，主要表现在信号译码、地址选择、逻辑控制以及多路选择等方面。其核心功能是将三位二进制输入信号转换为八条互斥输出，其中每次只有一个输出为低电平，有效地实现多路信号的独立控制。

　　地址译码和存储器片选是74LS138最常见的应用之一。在微处理器系统中，存储器或外设通常需要通过地址线进行选通。74LS138能够将CPU的三条地址信号译码成八条互斥的低有效片选信号，实现对不同存储器或外设模块的独立控制，避免信号冲突，提高系统的稳定性和可靠性。

　　74LS138在多路选择和数据路由中也发挥重要作用。通过译码输出信号，系统可以根据输入信号的不同状态选择不同的数据通路，实现多路输入到单路输出或单路输入到多路输出的逻辑控制。例如，在数据采集系统中，74LS138可以用来选择不同的传感器或信号通道，从而提高系统的灵活性和可扩展性。

　　74LS138可以实现逻辑功能和控制信号生成。由于其输出为低有效，可以直接作为触发信号或控制信号，用于驱动其他低有效逻辑电路、继电器或器件开关。通过多片74LS138级联，还可以实现更多输入线与更多输出线的组合控制，使复杂逻辑系统的设计变得简便高效。

　　74LS138的低功耗、高速特性使其适用于高速数字电路和工业控制系统。在现代电子设备中，74LS138常用于微控制器系统、通信设备、计算机外围接口、信号分配器以及自动化控制系统中，承担着信号译码、模块选择和逻辑控制的核心任务。

　　74LS138的作用不仅限于基本的译码功能，还涵盖了地址选择、逻辑控制、多路数据路由等多种应用场景，使其成为数字电路设计中不可或缺的基础逻辑器件。

　　74LS138的特点

　　74LS138是一款常用的3-to-8线译码器/解码器芯片，具有多项独特的特点，使其在数字电路设计中被广泛采用。以下从性能、结构、应用等方面进行详细说明。

　　74LS138具有高速低功耗的特点。作为LS系列（Low Power Schottky）TTL芯片，其典型传播延迟时间约为10ns左右，响应速度快，能够满足大多数高速数字电路的需求。同时，其输入电流较小，功耗低，适合在多片级联或电源有限的系统中使用，这在需要大量逻辑芯片的复杂数字系统中尤为重要。

　　74LS138的输出为低有效信号（Active Low），且采用开路集电极输出结构。这种设计使得输出信号可以直接驱动低有效负载，也方便多片级联共享同一条输出线，实现多路控制和逻辑组合。开路集电极输出还可以通过外部上拉电阻实现所需的逻辑电平，提高设计灵活性。

　　74LS138具有三条使能端控制（G1为高有效，G2A、G2B为低有效），可实现灵活的使能管理。使能端设计不仅防止了误操作，还允许多片芯片级联组成更大规模的译码系统。例如，通过两片74LS138可以实现4-to-16线译码，满足复杂地址或控制逻辑的需求。

　　74LS138具有多功能性和广泛适用性。它不仅可以用作地址译码器，还可用作数据选择器、控制信号发生器、多路逻辑分配器等。由于其输出互斥特性，每次仅有一条输出有效，非常适合在微处理器系统、存储器片选、传感器通道选择及通信接口等场景中使用。

　　74LS138封装多样、应用可靠。常见封装包括DIP-16和SOP-16，方便面包板实验和表面贴装PCB设计。同时，它具有良好的抗干扰能力和高可靠性，能够在商业级、工业级甚至部分军工级环境中稳定工作。

　　74LS138具有高速低功耗、低有效输出、开路集电极结构、灵活使能控制、多功能性和可靠性高等特点，使其成为数字电路中非常实用且基础的逻辑器件。

　　74LS138的应用

　　74LS138作为一种3-to-8线译码器/解码器芯片，因其低功耗、高速、输出互斥且低有效的特点，在数字电路设计中有着广泛的应用。其主要应用领域包括地址译码、存储器片选、多路数据选择、逻辑控制以及工业自动化控制等。

　　地址译码和存储器片选是74LS138最常见的应用。在微处理器系统中，处理器的地址总线通常需要选择不同的存储器或外设模块。74LS138可以将三条地址输入信号译码为八条互斥输出，每条输出对应一个存储器或外设模块的片选信号。由于输出为低有效信号，可直接驱动低有效片选端口，从而确保系统中不同模块互不干扰，提高数字系统的稳定性和可靠性。

　　74LS138常用于多路数据选择和通道控制。在数据采集系统或信号处理系统中，多个输入通道的数据需要被选择并送入后续处理单元。通过74LS138的译码输出，可以根据输入地址信号选择特定通道，实现多路信号的有效管理和数据路由，提高系统的灵活性与可扩展性。

　　74LS138可用于逻辑控制和信号生成。由于其输出为低有效且互斥，可用于产生特定的触发信号或控制信号，驱动继电器、LED显示或其他逻辑器件。在工业自动化系统中，74LS138可以实现对不同执行单元的顺序控制、开关信号分配以及模块互锁逻辑的实现，简化控制电路设计。

　　74LS138在多片级联系统中也有重要应用。例如，通过级联两片74LS138，可将3-to-8译码器扩展为4-to-16译码器，用于更大规模的地址译码或逻辑控制。这种可扩展性使其在计算机接口设计、存储系统及通信设备中非常实用。

　　74LS138的应用涵盖了数字系统中的核心控制与选择功能。它能够高效实现地址译码、存储器片选、多路数据路由及逻辑控制，广泛应用于微处理器系统、数字控制设备、通信设备、数据采集系统以及工业自动化控制中，成为数字电路设计中不可或缺的基础器件。

　　74LS138如何选型

　　在选择74LS138芯片时，需要综合考虑逻辑功能需求、工作电压、速度、功耗、封装形式、工作环境以及系统兼容性等因素，以确保芯片在数字电路中能够稳定、高效地工作。以下从多个方面详细介绍74LS138的选型原则，并列出常见的详细型号供参考。

　　1. 根据逻辑功能选择

　　74LS138是一款3-to-8线译码器/解码器芯片，其核心功能是将三位二进制输入转换为八条互斥输出，带有三个使能端（G1高有效，G2A和G2B低有效）。在选型时，应首先确认电路设计是否需要这种低有效互斥输出。如果系统需要高有效输出，可以考虑使用74HC138或74HCT138等系列，它们在逻辑特性上与74LS138兼容，但输出为高有效。

　　2. 按逻辑系列选择

　　74LS138属于低功耗肖特基TTL（LS）系列，特点是传播延迟短、功耗低、噪声抗干扰能力强。常见的逻辑系列包括：

　　74LS138：标准低功耗肖特基TTL，适用于大多数通用数字电路。

　　74HC138：高性能CMOS，兼容TTL逻辑，功耗更低，速度快。

　　74HCT138：高速CMOS TTL兼容系列，适用于TTL驱动的系统。

　　在设计中，如果电源稳定且系统对速度要求较高，74LS138即可满足需求；如果追求更低功耗或需要CMOS电平兼容，则可选择74HC138或74HCT138。

　　3. 根据封装形式选择

　　74LS138的封装形式影响PCB布局、焊接方式和空间利用率，常见封装有：

　　DIP-16（双列直插封装）：适合面包板实验和传统焊接，便于手工焊接和调试。

　　SOP-16（小型表面贴装封装）：适合现代表面贴装PCB设计，节省空间，提高布线密度。

　　TSSOP/SOIC封装：适合高密度工业或便携设备使用。

　　选择时应根据电路板空间、生产工艺和装配要求综合考虑。

　　4. 工作电压和温度范围

　　74LS138典型工作电压为5V，输入高电平一般为2V以上，低电平小于0.8V。选型时需确保系统电源稳定在5V，并且输入输出电平与其他逻辑器件兼容。此外，还需根据应用环境选择适合的温度等级：

　　商用级（0℃~70℃）：适用于普通电子产品。

　　工业级（-40℃~85℃）：适用于工业控制和通信设备。

　　军工级（-55℃~125℃）：适用于高可靠性或极端环境下的系统。

　　5. 输出驱动能力

　　74LS138采用开路集电极输出，输出低电平时可驱动TTL输入或继电器、LED等负载。选型时需考虑输出电流需求（通常为8~16mA），确保芯片能够稳定驱动后续负载而不出现信号衰减。

　　6. 级联扩展能力

　　若系统需要大规模译码，可通过多片74LS138级联实现。例如，两片74LS138可构成4-to-16线译码器，三片可组成5-to-32线译码器。选型时应确认芯片使能端逻辑与级联方式兼容，以保证多片芯片协同工作。

　　7. 常见型号推荐

　　在选型过程中，可参考以下常用74LS138系列详细型号及其特点：

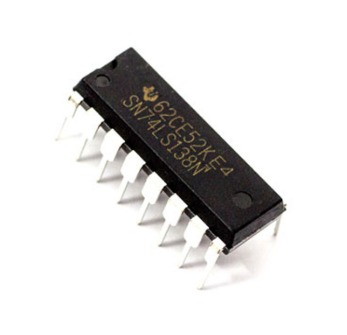

　　SN74LS138N：德州仪器TI标准商用低功耗肖特基TTL，DIP-16封装。

　　DM74LS138N：德州仪器DM系列，商用低功耗肖特基TTL，功能与SN74LS138N兼容。

　　MC74LS138N：ON Semiconductor生产，工业级标准DIP封装。

　　S74LS138P：Signetics封装，适合实验和教育用途。

　　74LS138D：SOP-16表面贴装封装，适合现代PCB布局。

　　在实际选型时，可根据系统对封装、工作环境、兼容性和供应渠道的要求，选择最合适的型号。

　　总结

　　选择74LS138时，应从逻辑功能、系列类型、封装形式、电压温度要求、输出能力和级联扩展等方面综合考虑。标准型号如SN74LS138N、DM74LS138N、MC74LS138N和SOP封装的74LS138D都属于成熟可靠的选择，能够满足微处理器系统、存储器片选、多路数据选择以及工业控制系统中的需求，实现数字电路的稳定、高效控制。
