什么是MOS管
MOS管,全称为金属氧化物半导体场效应晶体管(Metal-Oxide-Semiconductor Field-Effect Transistor,简称MOSFET),是一种以电压控制电流的半导体器件。MOS管主要由源极(Source)、漏极(Drain)、栅极(Gate)和衬底(Body)四个端子组成,其中栅极通过绝缘层与半导体沟道隔开,因此输入阻抗极高,几乎没有电流流入栅极。这种特性使得MOS管在开关和放大电路中应用非常广泛。
根据导电类型,MOS管可分为N沟MOS管和P沟MOS管。N沟MOS管在栅极加正电压时导通,而P沟MOS管在栅极加负电压时导通。MOS管的导通与截止速度快,功耗低,体积小,适合高频和大功率电路应用。在现代电子设备中,MOS管常用于电源管理、电机驱动、数字电路以及模拟信号放大等领域。
MOS管还有增强型和耗尽型两种类型,增强型MOS管在栅极无电压时不导通,而耗尽型MOS管在栅极无电压时导通。凭借其高输入阻抗、低驱动功耗和开关性能优异的特点,MOS管成为现代电子设计中不可或缺的重要器件。

MOS管的分类
MOS管(MOSFET)按照不同的特性和结构,可以从多个维度进行分类,主要包括导电类型、工作模式、封装形式及应用领域等。
1. 按导电类型分类
MOS管根据沟道载流子类型,可分为N沟MOS管(NMOS)和P沟MOS管(PMOS)。N沟MOS管以电子为载流子,迁移率高,导通电阻较低,适合高频率和大电流应用;P沟MOS管以空穴为载流子,迁移率较低,导通电阻相对较大,常用于电源电路中的上拉开关。实际电路设计中,NMOS通常用于低端开关,而PMOS用于高端开关,以实现功率效率优化。
2. 按工作模式分类
MOS管根据导通方式可分为增强型(Enhancement Type)和耗尽型(Depletion Type)。增强型MOS管在栅极无电压时处于截止状态,需要施加栅极电压才能导通,常用于开关电路;耗尽型MOS管在栅极无电压时本身导通,施加栅极电压可以增强或减弱导通,适用于模拟电路或可变电阻应用。增强型MOS管是目前最常用的类型。
3. 按封装形式分类

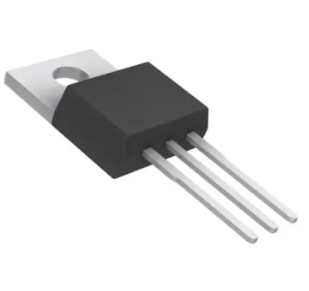

MOS管还可根据封装形式分类,如直插式(DIP)、表面贴装式(SMD)、功率MOS管常用TO-220、TO-247等封装。封装形式直接影响其散热能力、电流承载能力及安装方式。例如,TO-220封装适用于中大功率电路,而SMD封装适合微小电子产品。
4. 按应用场景分类
根据实际应用,MOS管可以细分为功率MOS管和信号MOS管。功率MOS管适合开关电源、电机驱动等高电流、高电压场合,特点是低导通电阻和高耐压;信号MOS管适合小信号处理和逻辑电路,特点是输入阻抗高、漏极电流小、开关速度快。
MOS管的多样化分类满足了不同电路设计需求,设计人员可以根据电压、电流、开关频率和散热要求选择最合适的类型,从而提高电子系统的性能和可靠性。
MOS管的工作原理
MOS管(MOSFET)的工作原理基于电压控制电流的特性,其核心是通过栅极电压改变半导体沟道的导电性,从而实现开关或放大功能。MOS管主要包括源极(Source)、漏极(Drain)、栅极(Gate)和衬底(Body)四个端子,其中栅极与半导体沟道之间由薄薄的氧化层绝缘,这使得栅极几乎没有电流流入,输入阻抗极高。
MOS管的导电行为取决于沟道类型和栅极电压。以N沟增强型MOS管为例,当栅极电压为零时,源极与漏极之间没有导电通道,MOS管处于截止状态,不导通。当栅极电压上升到一定阈值电压(Vth)以上时,栅极电场会吸引半导体表面的电子形成导电沟道,使漏极与源极之间形成导电路径,从而实现电流流动。此时,漏极电流(Id)大小取决于栅极电压和漏源电压(Vds),满足MOS管的电流方程。
对于P沟增强型MOS管,工作原理类似,但沟道载流子为空穴,栅极施加负电压时才能导通。MOS管还可以工作在不同模式下:线性区(Vds较小,MOS管表现为可控电阻)、饱和区(Vds较大,漏极电流主要由栅压控制)、截止区(Vgs低于阈值,MOS管关闭)。这种特性使MOS管既可以用作开关电路,也可以用作模拟信号放大器。
此外,MOS管的快速开关能力源于其栅极电容特性。通过快速改变栅极电压,可以在纳秒级时间内控制导通与关断,适合高频开关电源和数字电路应用。MOS管的电流传输效率高、开关速度快、功耗低,使其成为现代电子设计中不可或缺的重要器件。
MOS管的作用
MOS管(MOSFET)是一种以电压控制电流的半导体器件,在电子电路中具有多种重要作用,主要体现在开关控制、信号放大、电压调节和保护电路等方面。
1. 开关作用
MOS管最常见的作用是作为电子开关。在数字电路和电源电路中,MOS管能够快速导通或关闭电流通路,从而实现开关控制。例如,在开关电源中,MOS管通过高速切换,将直流电压转换为高频交流,再经过变压和整流得到所需电压。相比传统机械开关,MOS管具有无触点、高速、低功耗的优势,使电子系统效率更高、寿命更长。
2. 放大作用
MOS管还可以用作模拟信号的放大器。在模拟电路中,当MOS管工作在线性区时,漏极电流会随栅极电压变化而变化,从而实现对输入信号的电流或电压放大。这种特性广泛应用于音频放大器、传感器信号处理、运算放大器等电路中。MOS管的高输入阻抗和低噪声特性,使其成为高精度信号处理电路的理想选择。
3. 电压调节与稳压作用
在电源管理领域,MOS管可作为线性稳压器或开关稳压器的核心元件,通过调节导通状态控制输出电压或电流。例如,在DC-DC转换器中,MOS管的导通时间和频率决定输出电压的稳定性和效率,从而保证电子设备安全可靠运行。
4. 保护作用
MOS管还常用于过流、过压和短路保护电路。通过控制MOS管导通与关断,可以限制电流流向敏感负载,防止器件损坏。同时,MOS管还可与其他保护元件(如保险丝、TVS二极管)配合,提升电路安全性。
MOS管在现代电子系统中发挥着核心作用。无论是开关控制、高频转换、模拟信号放大,还是电压调节与电路保护,MOS管都因其高速响应、低功耗和高可靠性而成为不可或缺的关键器件。
MOS管的特点
MOS管(MOSFET)作为现代电子电路中广泛应用的半导体器件,具有许多独特的性能特点,使其在开关电源、功率放大、数字电路和电源管理中发挥重要作用。
1. 高输入阻抗
MOS管的栅极与半导体沟道之间由氧化层隔开,因此栅极几乎没有直流电流流入,表现出极高的输入阻抗。这一特点使MOS管在信号放大和控制电路中不会对前级电路产生负载效应,能够有效保护信号源,同时减少功耗。
2. 低导通电阻
MOS管在导通状态下,源极与漏极之间呈现低电阻特性,导通电阻(Rds(on))通常非常小,从而在电流通过时产生的功耗较低。这使得MOS管非常适合高电流和高效率应用,如开关电源、直流电机驱动和电池管理系统。
3. 快速开关速度
MOS管通过栅极电压快速控制沟道导通与截止,可实现纳秒至微秒级的开关响应。这一特点使其在高频开关电源、脉宽调制控制(PWM)和高速数字电路中表现出色,能够有效提高系统效率和响应速度。
4. 大电流、大功率承载能力
功率型MOS管能够承受较高的漏极电流和漏源电压,同时具有较强的散热能力。通过合理的封装设计,如TO-220、TO-247或SMD功率封装,MOS管可以在大功率负载下稳定工作,广泛应用于功率变换和电机驱动电路中。
5. 可控性强
MOS管的导通与截止完全由栅极电压控制,操作简便且精确。根据栅极电压的变化,可实现线性区的模拟放大或开关区的完全导通和截止,满足不同电路设计需求。
6. 寿命长、可靠性高
由于MOS管没有机械触点,开关过程中不存在物理磨损,抗震动和抗干扰能力强,寿命长。这使其在工业控制、电力电子及高可靠性设备中具有明显优势。
MOS管凭借高输入阻抗、低导通电阻、快速开关能力、强大功率承载能力及高可靠性,成为现代电子系统中不可替代的重要器件,其特点决定了它在各类应用中广泛使用的价值和优势。
MOS管的应用
MOS管(MOSFET)因其高输入阻抗、低导通电阻、快速开关能力和高功率承载能力,在现代电子电路中具有广泛的应用。无论是模拟电路、数字电路,还是电源管理和功率控制,MOS管都发挥着关键作用。
1. 开关电源与电压调节
在开关电源(SMPS)中,MOS管通常作为主开关元件,通过高速切换直流电压实现高效的电压转换。功率MOS管能够承受大电流和高电压,同时导通损耗低,适用于DC-DC转换器、UPS电源以及LED驱动电源等场景。通过调节MOS管的导通时间(占空比),可精确控制输出电压,实现稳压功能。
2. 电机驱动与功率控制
MOS管在电机控制电路中广泛应用。它可用于直流电机、步进电机以及无刷电机的驱动电路,通过脉宽调制(PWM)控制电机转速和转向。在功率逆变器、机器人驱动和新能源汽车电控系统中,MOS管凭借高效开关能力和低热损耗,成为核心功率器件。
3. 信号放大与模拟电路
MOS管在模拟电路中可作为电压或电流放大器。工作在线性区时,MOS管能够将微弱信号进行放大,广泛应用于音频放大器、传感器信号处理、运算放大器及射频电路中。高输入阻抗使其不会对前级电路造成负载,同时低噪声特性保证了信号的高保真传输。
4. 数字电路与逻辑控制
在数字电路中,MOS管常用于逻辑门、开关阵列以及微处理器内部电路。CMOS技术即利用NMOS与PMOS的互补特性,实现低功耗、高速的逻辑电路设计。MOS管的快速开关特性使其在高速数字信号处理和微控制器应用中表现突出。
5. 保护电路与功率管理
MOS管还可用于过流、过压和短路保护电路。例如,作为电子保险丝或限流开关,MOS管可以在异常情况下快速断开电路,保护敏感元件不受损坏。此外,在电池管理系统(BMS)中,MOS管用于控制充放电过程,确保电池安全高效运行。
MOS管在电源转换、电机驱动、信号放大、数字逻辑及保护管理等各类电子系统中都扮演着核心角色,其高效性、可靠性和灵活性使其成为现代电子设计不可或缺的重要器件。
MOS管如何选型
MOS管(MOSFET)在电子电路中应用广泛,其选型直接影响电路性能、效率及可靠性。选择合适的MOS管需要从电气参数、封装形式、工作环境和应用场景等多方面综合考虑。以下从主要选型要素进行详细分析,并列出一些常用MOS管型号供参考。
1. 按导电类型选择
MOS管分为N沟型(NMOS)和P沟型(PMOS),导通特性不同。N沟MOS管导通电阻低、开关速度快,适合低端开关或大电流应用;P沟MOS管导通电阻相对较高,通常用于高端开关电路。在实际应用中,高效率设计多采用N沟MOS管,配合电流感应电路实现精确控制。例如常用的N沟功率MOS管型号有IRF540N、IRFZ44N、STP55NF06L等,P沟MOS管型号有IRF9540N、FQP27P06。
2. 按电压和电流参数选择
MOS管选型必须确保其最大漏源电压(Vds)和最大漏极电流(Id)大于电路实际需求,以保证安全裕量。一般推荐Vds至少比电路最高工作电压高20%~50%,Id比电路最大电流高30%~50%。例如在12V直流电机驱动电路中,IRF540N的Vds为100V,Id为33A,完全可以满足电流峰值较大的场景。对于低压逻辑电路,可选择如AO3400(Vds30V,Id5.8A)、IRLML6344(Vds30V,Id5.7A)等小功率MOS管。
3. 按导通电阻(Rds(on))选择
导通电阻是影响MOS管功耗和发热的重要参数。Rds(on)越小,导通损耗越低,适合高电流、大功率应用。例如IRF3205的Rds(on)仅为8mΩ,适用于高功率电源开关;而AO3400的Rds(on)为30mΩ,适合小功率控制信号。选型时应结合电路电流,计算导通损耗并确认散热方案。
4. 按开关速度和门极电荷选择
高频开关电路要求MOS管具有低栅极电荷(Qg)和快速开关特性。Qg越小,栅极驱动功率越低,开关效率越高。常用于开关电源的MOS管如IRF540N、IRFZ44N、STP75NF75的Qg在60nC左右,适合中频至高频PWM控制;而逻辑电平MOS管如IRLML6344,Qg约为8nC,适合微控制器直驱。
5. 按封装形式选择
MOS管封装影响功率承载能力和散热性能。功率MOS管常用TO-220、TO-247等封装,适合散热要求高的大电流场合;小功率MOS管则多为SOT-23、SOT-223等表面贴装封装,适合微小电子产品。例如IRF3205为TO-220封装,AO3400为SOT-23封装。
6. 按应用场景选择
开关电源与DC-DC转换器:优先选择耐压高、导通电阻低、门极电荷小的功率MOS管,如IRF540N、IRFZ44N、STP55NF06L。
电机驱动与逆变器:要求高电流承载、快速开关、低Rds(on),可选IRF3205、STP75NF75、FQP50N06L。
逻辑电路与微控制器驱动:要求逻辑电平驱动、低功率、低门极电荷,常用AO3400、IRLML6344、IRLML2502。
小信号放大与模拟电路:需高输入阻抗、低漏电流,可选BS170、2N7002、PMV65EN。
7. 其他注意事项
选型时还需考虑工作环境温度、散热条件、耐压裕量、可靠性等级以及价格和供应情况。功率MOS管在高温下Rds(on)会增加,应留有足够裕量。若应用在汽车或工业领域,还需选用符合AEC-Q101或工业级规格的型号。
MOS管选型应综合考虑导电类型、漏源电压、漏极电流、导通电阻、开关速度、封装及应用场景。常用型号推荐如下:
功率N沟MOS管:IRF540N、IRFZ44N、IRF3205、STP55NF06L、STP75NF75、FQP50N06L
功率P沟MOS管:IRF9540N、FQP27P06
逻辑电平N沟MOS管:AO3400、IRLML6344、IRLML2502
小信号MOS管:BS170、2N7002、PMV65EN
通过以上选型原则和型号参考,设计人员可根据实际电路需求选出合适的MOS管,实现高效、可靠的电子系统设计。
