LF353的分类

　　LF353作为一种常见的JFET输入型双运算放大器，其分类主要可以从封装形式、工作温度范围、电气性能优化版本以及制造厂商兼容型号等几个方面来划分。虽然核心结构基本相同，但不同类型在应用环境和性能指标上存在一定差异，方便设计人员根据电路需求进行选择。

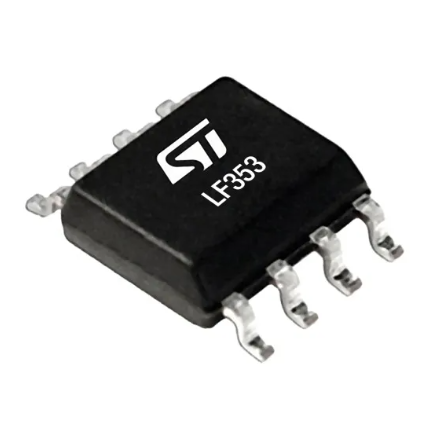

　　从封装形式上分类，LF353主要有DIP（双列直插式封装）、SOIC（小外形集成电路封装）以及TSSOP（薄型小外形封装）等几种。常见型号如LF353N为DIP封装，适合实验电路板或传统PCB应用；LF353D为SOIC封装，体积小，便于高密度表面贴装；LF353DR、LF353DT等型号则适合自动化生产环境中使用。

　　从工作温度范围来看，LF353分为标准商用级（0℃～70℃）和工业级（-40℃～85℃）两类。工业级产品适合在较恶劣的环境中使用，如工业控制设备或汽车电子系统，而商用级则多用于仪器仪表、音频放大和教学实验设备。

　　从性能优化和兼容型号角度，LF353还衍生出一系列改进型或等效型产品。例如，TL072是其常见的兼容型号，具有相似的输入特性和电气性能；LF353A为精度改进版本，具有更低的输入失调电压和更好的温度稳定性，适用于高精度测量场合。还有部分厂商推出的兼容型号如MC34072、OP275等，可在相同电路中替换使用。

　　从供电特性上看，LF353系列可分为单电源和双电源应用类型，设计时可根据系统电源架构灵活选择。总体而言，LF353的分类丰富、兼容性强，能够满足不同系统的信号放大与处理需求。

　　LF353的工作原理

　　LF353是一款双通道JFET输入型运算放大器，其工作原理基于高增益差分放大结构。芯片内部包含两个独立的运算放大单元，每个放大器由输入级、增益级和输出级组成，能够实现电压放大、信号比较、积分、滤波等多种功能。

　　在输入级部分，LF353采用了N沟道JFET晶体管作为输入器件，与传统的双极型输入相比，JFET输入结构具有极高的输入阻抗（通常在10¹²Ω以上）和极低的输入偏置电流（仅几十皮安），使其在处理高阻抗信号源时具有明显优势。输入端的差分放大电路负责检测输入信号的差值，并将其转换为电流信号送入下一级。

　　在中间增益级，LF353使用了差分电流镜结构来提供高电压增益，并利用有源负载以提高线性度和共模抑制比（CMRR）。同时，内部还设计了补偿电容，用于改善相位裕度和频率响应，从而确保放大器在高增益和高频工作条件下仍能保持稳定运行。

　　在输出级，LF353采用了推挽输出结构，可以提供较大的电流驱动能力和接近电源轨的输出电压摆幅。该结构使得LF353能够直接驱动低阻抗负载或长距离信号传输线路。芯片的典型开环电压增益可达100dB以上，转换速率（Slew Rate）高达13V/μs，保证了其在高速信号放大中的优异性能。

　　LF353的设计还包括内部偏置电路与温度补偿机制，以确保运放在不同环境温度下输出稳定、漂移小。综上所述，LF353通过JFET输入、高增益中间放大和推挽输出级的有机配合，实现了高输入阻抗、低噪声、宽带宽和高线性度的优良放大特性。

　　LF353的作用

　　LF353的主要作用是对微弱的模拟电信号进行放大、滤波和信号处理，是电子电路中常用的高性能双运算放大器之一。由于其内部采用JFET输入结构，具有高输入阻抗和低输入偏置电流的特点，因此在信号完整性要求较高的场合表现出色。它在音频放大、传感器信号调理、数据采集系统、仪表测量以及滤波电路中被广泛使用。

　　LF353最基本的作用是电压放大。它能够将毫伏级的微弱输入信号放大到适合后级电路处理的电压范围。例如，在传感器检测电路中，热电偶或光敏电阻输出的信号电压非常微弱，LF353可以将这些信号放大数百倍或上千倍，以便模数转换器（ADC）或显示系统正确读取。

　　LF353还常用于信号滤波和波形处理。配合电阻、电容等外围元件，它可组成低通、高通、带通或陷波滤波器，用于去除噪声或提取特定频段的信号。在音频系统中，LF353能够用于音调调节、均衡放大以及信号混合电路，实现高保真音质控制。

　　LF353还可作为比较器、积分器、微分器及有源滤波器使用，在工业自动控制、电机驱动、仪表检测等系统中起到关键作用。在信号采样保持电路中，LF353的高输入阻抗能有效减少信号衰减，从而提高测量精度。

　　由于LF353具有低噪声、高转换速率和宽频带宽等特性，它还被用于高速放大、音频前级放大及振荡电路中。总体来看，LF353在模拟电路设计中承担着信号放大、滤波、调理与运算等核心功能，是高精度模拟系统中不可或缺的重要元件。

　　LF353的特点

　　LF353是一款高性能的JFET输入型双运算放大器，具有高输入阻抗、低输入偏置电流、宽带宽和高转换速率等显著特点。这些特性使其在信号放大、滤波、音频处理、仪器仪表和数据采集等领域中表现优异。

　　LF353最大的特点是JFET输入结构。它的输入端采用了场效应晶体管（JFET）而非传统双极型晶体管（BJT），因此输入阻抗极高（可达10¹²Ω以上），输入偏置电流极低（通常小于50pA），这使其非常适合与高阻抗信号源（如传感器、电容麦克风等）配合使用，不会造成信号衰减。

　　LF353具有宽电源电压范围和良好的共模输入特性。它可以在±3V至±18V的电源下正常工作，既能适配单电源系统，也能应用于对称供电电路。同时，其共模输入电压范围接近电源轨，可满足多种模拟电路设计需求。

　　LF353具备高转换速率（典型值13V/μs）和宽带宽（约4MHz），这意味着它能够快速响应高频信号变化，保持输出波形的线性和准确性，非常适合用于高速放大和音频放大场景。

　　LF353还具有低噪声和低失调电压的优点。其噪声电压密度约为18nV/√Hz，使其在高保真音频系统和高精度测量电路中能有效减少噪声干扰，提高信号质量。低失调电压特性保证了输出信号的直流稳定性，降低了温度漂移的影响。

　　LF353的双通道集成设计使得在一个芯片中包含两个独立运放，既节省了PCB空间，又方便多级信号处理电路的设计。综上所述，LF353凭借高输入阻抗、低噪声、快速响应、宽电源兼容性及稳定可靠的特性，成为模拟电子设计中性能与性价比兼优的运放代表之一。

　　LF353的应用

　　LF353是一款高性能双运算放大器，由于其高输入阻抗、低输入偏置电流、宽带宽和高转换速率等优良特性，广泛应用于各类模拟电路和信号处理系统中。其应用范围涵盖工业控制、仪器仪表、音频处理、数据采集以及医疗电子等多个领域。

　　在传感器信号调理方面，LF353常用于微弱信号放大。例如，热电偶、光敏电阻或压力传感器输出的电压信号较低，通过LF353放大后可以驱动模数转换器（ADC）或显示系统，提高测量精度。高输入阻抗保证了信号源几乎不受负载影响，从而保持原始信号的完整性。

　　在音频电路中，LF353可用作前置放大器、音调控制器或有源滤波器。其低噪声特性和高转换速率保证了音频信号的高保真传输，可用于耳机放大、功率放大前级或混音处理电路中。在高保真音响系统和便携式音频设备中，LF353被广泛采用。

　　LF353还可用于仪器仪表电路，如电压比较器、积分器、微分器或有源滤波器。其稳定性和宽电源电压兼容性使其适用于工业自动化系统、电机控制以及数据采集系统，能够实现精确测量和信号处理。

　　在教育和实验电路中，LF353也是常用元件。由于其双通道设计、操作简便和性能稳定，学生可以使用LF353搭建放大器、电压跟随器、滤波器或振荡器等基础模拟电路，加深对运算放大器特性的理解。

　　LF353还适用于医疗电子和通信设备，如心电图（ECG）前置放大器、微弱生物电信号采集系统以及射频前端模拟信号处理等场景。其高精度和低噪声特性确保微弱信号能够被准确检测和放大。

　　LF353凭借其高输入阻抗、低噪声、高带宽和双通道设计优势，成为模拟信号处理、音频放大、精密测量及工业控制等领域的重要运算放大器器件，应用广泛且性能可靠。

　　LF353如何选型

　　LF353作为一种高性能JFET输入双运算放大器，在电子设计中应用非常广泛。合理选型不仅需要考虑电气性能，还需要结合工作环境、封装类型及系统需求进行综合判断。以下从型号、封装、电源电压、温度范围及应用特性等方面详细分析LF353的选型方法。

　　从型号和封装类型上选择，LF353常见型号包括：

　　LF353N：DIP-8封装，适合实验板或传统PCB焊接。

　　LF353D：SOIC-8表面贴装封装，体积小，便于高密度板设计。

　　LF353DT / LF353DR：TSSOP或小型表面贴装封装，适合自动化生产和高密度应用。

　　TL072：与LF353兼容的双JFET运放，可在电路中直接替换。

　　MC34072：另一种兼容型号，适合工业级应用。

　　选型时首先要确定封装形式是否符合PCB设计要求。如果是手工焊接或教学实验，可优先选择LF353N DIP封装；如果是自动化表面贴装或空间受限电路，则应选SOIC-8或TSSOP封装的LF353D / LF353DR。

　　要考虑工作电源和供电方式。LF353可工作在±3V至±18V电源范围，支持双电源或单电源供电。对于±15V传统双电源系统，LF353可以直接使用；若系统是单电源5V或3.3V供电，则需要确认芯片在低电压下仍能满足带宽和摆幅需求。若电源稳定性较差，可选用具有更宽电源电压范围的兼容型号如TL072。

　　考虑工作温度范围。LF353标准商用级工作温度为0℃～70℃，适合普通实验和民用设备。如果电路在工业环境或温差较大的场合工作，应选择工业级兼容型号，如MC34072（-40℃～85℃）或专门标注工业级LF353版本，以确保可靠性和稳定性。

　　需要关注关键电气性能指标。LF353的主要参数包括：

　　输入阻抗高达10¹²Ω，适合高阻抗信号源。

　　输入偏置电流低于50pA，保证微弱信号不受干扰。

　　开环增益高达100dB以上，可实现高精度放大。

　　转换速率13V/μs，带宽约4MHz，适合高速信号处理。

　　输出摆幅接近电源轨，能够直接驱动低阻抗负载。

　　在选型时，如果电路对噪声要求极高，可以选择低噪声版本LF353A，其输入失调电压和噪声比普通LF353更低，适合高精度测量仪器和音频前级放大。

　　要结合具体应用场景进行选型：

　　传感器信号放大：优先选择高输入阻抗、低偏置电流型号，如LF353N或LF353D。

　　音频处理：关注低噪声和高转换速率，LF353A或TL072兼容型号可提高音质。

　　工业控制或数据采集：需考虑工业级温度范围和可靠性，可选择MC34072或工业级LF353版本。

　　高密度电路板：建议采用SOIC-8或TSSOP封装，如LF353D、LF353DR。

　　还应注意外围电路匹配。LF353适合与高阻抗信号源、精密电阻和电容匹配使用。若电路对电源抑制比（PSRR）要求较高，可在电源端加旁路电容，以进一步提高性能。

　　综上所述，LF353的选型应综合考虑型号封装、电源电压、工作温度、关键性能指标和应用场景。常见推荐选择如下：

　　教学实验和通用信号放大：LF353N DIP封装

　　高密度表面贴装：LF353D SOIC-8或LF353DR TSSOP

　　工业控制或高温环境：MC34072或工业级LF353

　　高精度音频或仪器测量：LF353A或TL072兼容型号

　　通过合理选择型号和封装，结合工作环境与应用需求，可以最大化发挥LF353的高输入阻抗、低噪声、高速响应和宽电源兼容性等优势，确保电路的稳定性与可靠性。
