MAX4477的分类

　　MAX4477属于高性能运算放大器系列，但根据封装形式、供电电压和功能特点，它可以进一步进行分类，以满足不同应用场景的需求。

　　1. 按通道数分类

　　MAX4477系列主要提供单通道运算放大器，也就是每个芯片只包含一个运算放大器单元。这种单通道设计适合对信号精度要求较高的应用，例如精密传感器信号调理和高精度测量系统。相比多通道运算放大器，单通道芯片的布局更简洁，寄生干扰更少，能够在低噪声、高精度场景中发挥优势。

　　2. 按封装形式分类

　　MAX4477提供多种封装形式，以适应不同的电路板设计和空间限制。常见封装包括：

　　SOT23-5：适合便携式和空间受限的应用，焊接简便，常用于小型传感器模块和便携设备。

　　SC70-5：尺寸更小，适合对PCB面积要求严格的设计，如可穿戴设备和小型仪器。

　　µMAX/DFN封装：热性能好，适合高密度布板，同时保证良好的散热能力。

　　3. 按供电电压分类

　　MAX4477支持宽范围的单电源或双电源供电：

　　单电源供电：典型工作电压范围为2.7V到5.5V，便于与常用微控制器和数字电路接口。

　　双电源供电：±2.5V到±5V，可用于对地信号需要跨越正负电压的高精度应用场景，如工业传感器和数据采集系统。

　　4. 按工作特性分类

　　MAX4477本身具有低噪声、高带宽、低功耗等特点，但根据具体应用需求，其内部版本可能在失调电压、输入偏置电流、噪声密度等指标上略有差异，以便工程师选择最适合其系统性能要求的型号。

　　MAX4477可根据通道数、封装形式、供电方式和性能特性进行分类。这种多样化的分类，使其在精密模拟信号处理、传感器信号调理、便携设备和工业测量系统中能够灵活应用，并满足不同工程设计的空间、功耗和性能要求。

　　MAX4477的工作原理

　　MAX4477是一款高精度、低噪声的运算放大器，其工作原理基于典型的运算放大器架构，通过对输入信号进行差分放大，实现精密信号的增益调节和处理。运算放大器的核心功能是将两个输入端的电压差放大并输出，同时通过负反馈控制输出的稳定性和精度。

　　在MAX4477中，两个输入端分别是反相输入端（Inverting, -）和同相输入端（Non-inverting, +）。当输入信号施加到这两个端口时，芯片内部的差分放大器会测量两端电压的差值，并根据内部设计的开环增益进行放大。开环增益非常高，因此即使微小的输入差异，也能产生可观的输出变化。这种特性使MAX4477在精密测量和信号调理中非常适用。

　　为了实现稳定的增益和良好的线性特性，MAX4477通常通过外接反馈电阻构建负反馈回路。负反馈将输出的一部分信号返回到反相输入端，使输出电压趋向于稳定值，并严格跟随输入电压按设定比例放大。这种反馈机制不仅提高了线性度，还降低了增益漂移，增强了共模抑制能力（CMRR），从而有效抑制输入端同时存在的噪声干扰。

　　MAX4477采用CMOS工艺设计，具有超低输入偏置电流和低输入失调电压，使其能够精确处理微弱信号而不引入明显误差。其内部还优化了噪声性能，降低电流和电压噪声密度，从而确保在高精度测量中信号保持清晰。输出端可以接近电源轨的摆幅，使其在单电源供电情况下也能获得全幅信号输出，增加了应用灵活性。

　　MAX4477的高速特性和宽带宽使其能够处理高频信号，而低功耗设计保证在便携设备或电池供电系统中长时间运行而不增加能耗。总体来说，MAX4477通过差分放大、负反馈控制和CMOS工艺优化，实现了高精度、低噪声、高线性度的运算放大功能，为各种精密模拟信号处理应用提供可靠的解决方案。

　　MAX4477的作用

　　MAX4477作为一款高精度、低噪声运算放大器，在电子系统中承担着信号放大和调理的重要角色。其主要作用是将微弱的模拟信号进行精确放大，使后续的处理电路或数据采集系统能够准确读取信号信息，同时保证信号的线性度和稳定性。由于其低输入偏置电流和低失调电压特点，MAX4477能够在处理高阻抗或微弱信号时，减少误差和噪声的影响，从而提高整个系统的测量精度。

　　在传感器信号调理中，MAX4477的作用尤为突出。例如，在温度传感器、压力传感器或应变片的信号采集过程中，传感器输出的电压通常非常微小，难以直接被微控制器或模数转换器（ADC）采集。MAX4477通过对这些微弱信号进行高精度放大，不仅提高信号幅度，还能保持信号的原始特性，确保测量结果可靠。

　　MAX4477在噪声抑制和信号滤波中也起到关键作用。其高共模抑制比（CMRR）能够有效消除输入端同时存在的干扰信号，降低电源噪声和环境噪声对系统的影响。同时，宽带宽和低失真特性使其在高速信号处理、音频放大以及数据采集前端中，能够保持信号清晰且失真极低。

　　在工业控制、医疗仪器和便携式设备中，MAX4477还常用于构建差分放大器、积分器、滤波器等模拟电路模块，实现复杂信号处理功能。它的低功耗特性确保在电池供电系统中长时间运行，而不会显著增加能耗，这对于便携式医疗仪器和环境监测设备尤为重要。

　　MAX4477的核心作用是高精度放大微弱信号、保证信号稳定和低噪声，并为后续数据处理提供可靠的模拟输入。它在传感器信号调理、数据采集、音频处理和精密测量等领域都具有不可替代的作用，是高性能模拟系统设计中重要的基础元件。

　　MAX4477的特点

　　MAX4477是一款高精度、低噪声的运算放大器，其设计在性能和应用灵活性方面具有显著优势。首先，它的低输入失调电压和超低输入偏置电流是其主要特点之一。输入失调电压极低（典型值在几十微伏量级），配合纳安级的输入偏置电流，使MAX4477能够精确放大微弱信号而不引入明显误差，这对高阻抗传感器信号和微小模拟信号测量尤为关键。

　　MAX4477具有低噪声性能。其电压噪声密度通常低于5 nV/√Hz，电流噪声极小，使其在低电平信号处理、精密数据采集和医疗仪器中能够保证输出信号的清晰度和可靠性。低噪声设计还与其CMOS工艺相结合，使其在高增益应用中仍能保持信号的完整性。

　　MAX4477的宽带宽和高速响应特性也是其显著优势。单位增益带宽可达10 MHz以上，能够快速响应输入信号的变化，适用于高速采样和实时信号处理场景。同时，它的相位裕度和增益稳定性良好，即使在高增益配置下，也能避免振荡或失真，确保系统运行可靠。

　　MAX4477具有低功耗和高输出摆幅的特点。典型静态电流仅为0.7 mA，适合电池供电或便携式设备使用。同时，其输出电压范围接近电源轨，使其在单电源供电下也能实现大范围信号输出，提高了设计的灵活性。

　　MAX4477还具有高共模抑制比（CMRR）和电源抑制比（PSRR），有效抵抗环境干扰和电源波动，保证信号精度和系统稳定性。它支持多种封装形式（如SOT23-5、SC70-5和DFN），满足不同空间约束的设计需求。

　　MAX4477凭借低失调电压、低噪声、宽带宽、高精度、低功耗和高抗干扰能力等特点，成为高精度信号调理、数据采集、医疗仪器及便携设备中理想的运算放大器选择。

　　MAX4477的应用

　　MAX4477作为高精度、低噪声运算放大器，在各类精密模拟信号处理系统中具有广泛应用。其主要应用领域集中在传感器信号调理、数据采集系统、便携式仪器和高精度测量设备中。

　　在传感器信号调理方面，MAX4477常用于温度传感器、压力传感器、应变片和光电传感器等微弱信号的放大与调理。由于这些传感器输出信号通常较小，直接输入微控制器或ADC会导致信号精度下降。MAX4477通过高精度差分放大，将微弱信号放大到适合后续处理的电平，同时保持信号的线性度和低噪声特性，从而确保测量数据可靠。

　　在数据采集系统中，MAX4477作为前端放大器使用，可以提高模拟信号的分辨率和精度。其宽带宽和快速响应特性，使其适合高速采样应用，如工业自动化、实验室测量和环境监测系统。同时，其低输入偏置电流和低失调电压，确保高阻抗信号不会被放大器引入误差，从而保证采集数据的精确性。

　　在医疗仪器和便携式设备中，MAX4477凭借低功耗特性和小尺寸封装优势得到了广泛应用。例如，便携式血压计、心电信号监测仪和便携式环境监测仪中，需要对微弱生理或环境信号进行精密放大和滤波。MAX4477能够提供高精度、低噪声的信号处理，同时保证长时间电池供电下的稳定运行。

　　MAX4477还广泛应用于音频信号处理、精密电压参考放大和工业控制系统。在音频设备中，它可作为低噪声前置放大器，提高音频信号的保真度。在工业控制中，它用于精密测量电路或模拟控制信号的放大，提高系统的稳定性和响应精度。

　　MAX4477凭借其高精度、低噪声、宽带宽和低功耗的特点，成为传感器信号调理、数据采集、便携仪器、医疗设备及工业控制等领域中不可或缺的运算放大器，为精密模拟系统提供可靠的信号处理解决方案。

　　MAX4477如何选型

　　在实际电子系统设计中，选择合适的运算放大器型号对系统性能具有决定性影响。MAX4477作为高精度、低噪声运算放大器，其选型需要结合应用场景、性能指标、供电条件和封装要求进行综合考量。

　　需要明确应用需求。如果设计用于微弱信号调理，如应变片、压力传感器或温度传感器前端，关键指标包括输入失调电压（Input Offset Voltage, V_OS）、输入偏置电流（Input Bias Current, I_B）、噪声密度（Noise Density）以及共模抑制比（CMRR）。MAX4477典型的输入失调电压为±0.25 mV，输入偏置电流为0.7 nA，电压噪声密度约为5 nV/√Hz，具备在高精度测量中保持信号完整性的能力。在高频信号处理场景，还需关注带宽和单位增益带宽（Unity-Gain Bandwidth），MAX4477的单位增益带宽为10 MHz，能够满足中高速信号放大需求。

　　需考虑供电电压和电源方式。MAX4477支持单电源和双电源供电，典型工作电压范围为2.7V至5.5V（单电源）或±2.5V至±5V（双电源）。在便携式设备中，单电源模式能够简化电源设计，降低PCB面积；而在工业控制或精密仪器中，双电源模式可实现更大范围的信号摆幅和对地信号处理。选型时应结合系统电源架构选择最合适的供电方式。

　　封装形式也是选型的重要因素。MAX4477提供多种封装，常见型号及封装如下：

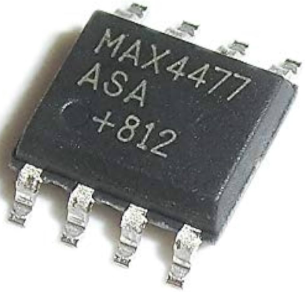

　　MAX4477ESA+：SOT23-5封装，适合便携式设备和空间受限的电路板设计。

　　MAX4477EUA+：SC70-5封装，更小的尺寸适合高密度布板。

　　MAX4477EXA+：µMAX封装，提供良好的热性能和易焊性，适合工业级应用。

　　在选择封装时，除了考虑PCB空间，还应注意散热性能和焊接工艺。对于功率较高或环境温度较高的应用，推荐选择热性能较好的封装，如EXA或DFN。

　　设计者还需关注温度特性和环境适应性。MAX4477的工作温度范围为-40°C至+125°C，适用于工业和汽车级应用。如果设计用于极端温度环境，应确保所选型号在整个温度范围内保持低失调电压、低噪声和稳定增益。

　　在性能冗余和系统容错方面，如果应用要求更高精度或极低噪声，可通过选择同系列中性能优化版本或使用差分放大器拓扑来进一步提高系统可靠性。例如，在极低电流测量中，可以结合MAX4477与精密电阻实现超低漂移测量。

　　选型时应结合成本和可得性进行权衡。SOT23-5封装的MAX4477ESA+在小型便携设备中性价比高，SC70-5的MAX4477EUA+适合高密度布板，µMAX封装的MAX4477EXA+适合工业高可靠性需求。可通过查看供应链库存和生产批次选择最适合的型号。

　　MAX4477的选型流程可总结为以下步骤：

　　明确应用需求：传感器信号调理、数据采集、音频处理或高精度测量。

　　确定关键性能指标：输入失调电压、输入偏置电流、噪声、电源抑制比、带宽等。

　　选择供电方式：单电源或双电源，结合系统电源设计。

　　选择封装型号：MAX4477ESA+（SOT23-5）、MAX4477EUA+（SC70-5）、MAX4477EXA+（µMAX）等，根据PCB面积和散热要求选择。

　　考虑温度和环境适应性：确保在-40°C至+125°C范围内性能稳定。

　　权衡成本和可得性：根据批量需求和供应链可用性选择合适型号。

　　通过以上步骤，设计者能够根据系统性能需求、物理空间限制和环境条件，选择最合适的MAX4477型号，实现高精度、低噪声和稳定的模拟信号放大解决方案。
