ds1339的分类

　　ds1339 的分类主要体现在封装形式、电源支持方式、接口兼容性以及温度等级等多个角度。虽然 ds1339 作为一个单一型号产品，并不像系列芯片那样有明确的子型号划分，但制造商针对不同应用需求推出了多种选型配置，使得用户在设计中可以根据电路板空间、装配方式、环境条件、供电模式等进行差异化选择。

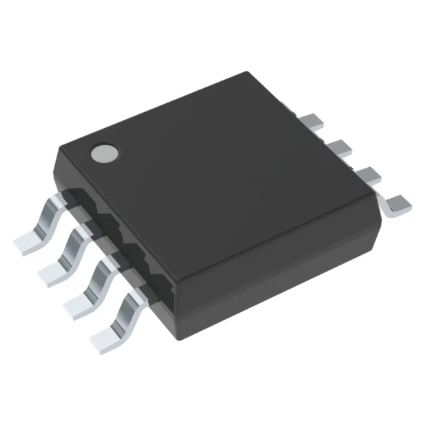

　　从封装形式来看，ds1339 常见的封装包括 8 引脚 SOIC、8 引脚 TSSOP、8 引脚 μDFN 等方式。这些封装在体积、散热能力和焊接工艺上有所差异。例如 SOIC 封装适合标准 PCB 生产工艺，较易焊接，适用于普通工业产品；TSSOP 封装占板面积更小，有利于高密度布局；而 μDFN 封装则尺寸更迷你，非常适合便携式和超薄设备。这种封装差异可视为其分类的重要依据。

　　从电源支持角度来看，ds1339 有带备用电池输入（VBAT）和不带备用输入的版本。带 VBAT 的型号在主电源掉电时可自动切换至电池供电，保持时间连续运行；无 VBAT 版本则适用于对时间保持要求不高或系统拥有其他时间校准机制的应用场景。对于需要长时间离线记时的产品，显然带电池备份的版本更为可靠实用。

　　在接口兼容性方面，ds1339 提供了标准的 I2C 通信协议，其从地址配置上也存在部分型号差异，使其能够灵活适配多设备总线环境，避免地址冲突。另外，芯片内部报警寄存器功能的支持程度也可能因不同批次或版本存在差别，这在某些资料中也被作为功能子分类的一种依据。

　　工作温度范围也是重要的分类指标。ds1339 会根据使用环境要求区分商业级（通常为 0℃ 至 70℃）和工业级（通常为 -40℃ 至 85℃）两个版本，使其能够适应不同应用场景，对环境可靠性要求高的工业设备自然应选用工业级产品。

　　ds1339 的分类主要围绕封装、电源备份、温度等级及部分功能差异展开，尽管其名称统一，但不同版本在实际应用中体现出针对性特征，用户需根据自身项目需求选择最合适型号，以达到性能、成本和空间的最佳平衡。

　　ds1339的工作原理

　　ds1339 的工作原理主要围绕实时时钟（RTC）电路的运行机制展开，它通过低功耗计时模块、晶振振荡器、电源管理和数字寄存器系统共同实现精准的时间保持和信息交互。

　　芯片内部集成了一个 32.768kHz 的晶振驱动电路，外接晶体后形成稳定的时钟振荡源。由于该频率是二进制计数系统除频的标准选择，ds1339 通过内部分频器将振荡信号转换为每秒一次的脉冲，从而递增计时寄存器，记录当前的秒、分、时，并进一步累计到日期、月份和年份寄存器。芯片自动管理闰年补偿机制，可确保公历计时在长期运行中仍保持准确。

　　ds1339 内置数字寄存器结构，通过 BCD（Binary Coded Decimal，二进制编码十进制）格式保存时间信息，便于 MCU 以人类可读的方式对数据进行读取和设置。主控制器通过 I2C 总线与芯片通信，发送指令以访问寄存器内容，包括读取当前时间、修改时间参数、配置报警功能等。

　　ds1339 的电源管理是其工作原理的重要部分。芯片具有主电源输入 VCC 与电池输入 VBAT 两路供电接口。当主电源正常供电时，RTC 全部功能运行于 VCC；当主电源掉电或电压低于阈值时，芯片会自动切换到电池供电模式，仅保持核心时钟模块继续运行，以节约功耗并保证时间不丢失。这种无缝切换机制使 ds1339 能够在断电条件下仍保持可靠记时。

　　芯片包含报警寄存器与中断输出功能。用户可设置特定时间到达时触发中断信号，从而实现定时唤醒 MCU 或事件提醒。报警功能的灵活组合设置（如仅小时提醒、每日提醒等）使其适用于周期性任务调度。

　　ds1339 通过低频晶振计时、内部寄存器管理、电池备份切换和标准化通信协议，共同确保了在各种环境下提供稳定、连续且可控的实时时间服务。其低功耗特性使其适合应用于便携式设备、物联网设备以及断电频繁的嵌入式系统中，是时间维持关键功能的重要组成器件。

　　ds1339的作用

　　ds1339 的主要作用是为电子系统提供精准、连续且可控的实时时间记录功能，是各类嵌入式设备中不可或缺的 RTC（Real Time Clock）芯片之一。它不仅能记录当前的时、分、秒，还能管理年、月、日、星期等完整日历信息，而且具备闰年自动补偿能力，可确保时间长期运行的准确性。

　　在许多应用中，设备需要根据时间执行任务，而 ds1339 正是实现这些功能的核心组件之一。例如在智能家居系统中，设备可能需要定时启动或关闭某些模式，如每天固定时间开启照明、控制空调温度等；在便携式终端或数据记录器中，系统必需精确记录事件发生的时间戳，以便后续分析；在工业设备或通信系统中，实时日志和故障追踪依赖准确时间作为参照。ds1339 的计时功能使这些场景都能可靠运行。

　　该芯片还具有备用电池供电能力，即便主系统断电或电源故障，内部时钟依旧保持运行而不会丢失时间。这对于需要在掉电状态下长期保存时间信息的应用尤为重要，如安防设备、远程采集终端和医疗仪器等，确保设备恢复供电后仍具备正确的时间参考。

　　ds1339 内置的报警功能也是其重要作用之一。通过配置特定时间触发中断信号，可自动唤醒主控制器执行定时任务，降低系统整体功耗，特别适合电池供电设备。报警机制还可以用于周期提醒、定时存储任务触发、定点通信等应用设计。

　　ds1339 采用 I2C 通信接口，与各类 MCU 兼容性强、控制灵活。系统软件可以通过寄存器操作轻松读取和设置时间，使设备具备可编程的时间调度能力。

　　总结来说，ds1339 的作用涵盖了实时时钟保持、电池备份、定时任务触发、系统功耗优化以及事件时间戳生成等多个方面，是确保系统在各种工作条件下具有准确计时能力的重要基础器件。它帮助电子产品实现智能运作，提高用户体验和设备可靠性。

　　ds1339的特点

　　ds1339 作为一款经典的低功耗实时时钟芯片，具备多项突出特点，使其在各类嵌入式和工业系统中被广泛采用。以下从功能设计、电源管理、通信方式以及可靠性等角度来介绍其核心优势。

　　首先，它拥有完整的时间与日历管理能力。ds1339 能记录年、月、日、星期、小时、分钟、秒，并采用 BCD 格式存储，读取方便直观。同时，它内置闰年补偿逻辑，能够在长时间运行中保持计时准确，无需额外校正，减少系统维护复杂度。

　　它支持备用电源供电功能。芯片提供 VCC 主电源输入与 VBAT 备用电池输入，一旦主电源下降到设定阈值以下，会自动切换至电池供电，时钟继续工作而不受影响。其自动切换机制无缝且功耗极低，使其非常适合掉电频繁或长时间离线运行的设备。

　　ds1339 具备双报警功能与中断输出。用户可设置不同的报警模式，用于定时唤醒 MCU、进行周期性任务调度或触发事件提醒。对于电池供电设备来说，这项特性可以显著减少系统在非工作时间的功耗。

　　在通信接口方面，它采用 I2C 标准总线协议，支持 400kHz 高速模式，与绝大多数微控制器高度兼容，软件开发简易。这让它在智能家居、小家电、物联网终端等应用中几乎可以做到即插即用。

　　ds1339 的功耗表现非常优异。无论在主供电或备用供电状态下都保持低电流消耗，使其能够长时间依赖小型纽扣电池维持计时，非常节能。

　　它还具备良好的环境适应性。可选商业级与工业级温度范围版本，满足严苛工业环境需求。多种封装形式（如 SOIC、TSSOP、μDFN）让其能够适应高密度布局或微型设备的尺寸限制。

　　ds1339 以其低功耗、高可靠、备电支持、双报警功能和良好通信兼容性等特点，在需要精准计时与低能耗运行的电子系统中表现出色，是众多离线或实时任务型设备的理想 RTC 方案。

　　ds1339的应用

　　ds1339 作为一款功能完善的低功耗实时时钟芯片，在各类需要精准计时和断电保持时间的电子系统中有着广泛应用，其应用场景涵盖消费电子、工业控制、智能家居、医疗设备和物联网终端等多个领域。

　　在智能家居设备中，ds1339 常用于定时控制功能。例如智能照明、智能插座、智能空调或恒温器等产品，可以依靠 ds1339 提供准确的时间信息，实现每天固定时间开关、模式切换或温度调节。这不仅提升了设备的自动化和智能化水平，也增强了用户体验。

　　在便携式设备和可穿戴终端中，ds1339 依靠低功耗和电池备份特性，实现长时间离线计时。例如手持终端、数据记录仪、GPS 定位器和电子表等设备，能够在主电源关闭时仍持续记录时间，保证事件的准确时间戳，为数据分析和记录提供可靠依据。

　　在工业控制领域，ds1339 用于生产线设备、PLC 控制器、自动化系统和通信基站中。它可以精确记录设备运行时间、事件触发时间或故障日志，为设备维护、故障排查和生产管理提供数据支持。工业级版本的芯片可以适应高温、低温或振动环境，保证长期稳定运行。

　　在医疗设备中，如血压计、心电监护仪或血糖检测仪，ds1339 提供可靠的时间参考，确保测量数据和事件记录具有精确的时间标记。其低功耗和备用电池功能还能保证设备在断电情况下依旧保持计时连续性，从而保障医疗数据的完整性。

　　ds1339 在物联网终端、智能传感器节点和远程监控设备中也有重要应用。通过 I2C 接口与 MCU 配合，它可以实现定时唤醒、周期性数据采集或事件触发上传，从而降低整体功耗并延长电池寿命。

　　ds1339 的应用范围广泛，其核心优势在于精准计时、低功耗、备用电源支持和灵活的报警功能，使其成为智能化、便携式和工业设备中不可或缺的时间管理核心组件。

　　ds1339如何选型

　　在进行嵌入式系统或其他电子产品设计时，选择合适的 ds1339 型号至关重要。合理的选型不仅影响系统的计时准确性，还涉及功耗管理、环境适应性和整体可靠性。ds1339 作为低功耗实时时钟芯片，其选型主要考虑封装形式、温度等级、电源方案、功能特性以及接口兼容性等因素。以下将结合具体型号进行详细分析。

　　封装形式选择。ds1339 提供多种封装，如 DS1339Z-5+（8 引脚 SOIC）、DS1339T-5+（8 引脚 TSSOP）以及 DS1339U-5+（8 引脚 μDFN）。不同封装在 PCB 布局、占板面积和焊接工艺上存在差异。SOIC 封装体积较大，焊接方便，适合常规工业设备或 PCB 空间充裕的场景；TSSOP 封装占板面积更小，适合高密度板设计或对外形有一定限制的产品；μDFN 封装则尺寸最小，非常适合便携式设备或微型终端。设计者应根据产品板子空间、组装工艺及散热需求选择合适封装。

　　温度等级选择。ds1339 提供商业级和工业级版本。商业级通常工作温度范围为 0℃ 至 70℃，适用于普通家电、办公设备或消费类产品；工业级版本如 DS1339Z-5+ (工业级) 可工作在 -40℃ 至 85℃，适合工业自动化、通信基站或环境条件较为严苛的设备。在选型时，应结合目标应用环境温度要求选择适当等级，以保证芯片长期稳定运行。

　　电源方案选择。ds1339 支持主电源 VCC 与备用电池 VBAT 双电源设计。带 VBAT 的型号（如 DS1339Z-5+、DS1339T-5+、DS1339U-5+）在主电源掉电时能自动切换到电池供电，保证时钟连续计时。对于便携式设备、远程终端或断电可能频繁的系统，建议选择带 VBAT 的型号，以防止掉电丢失时间。若应用对断电时计时保持无严格要求，则可选择不带备用电池功能的版本，以降低成本。

　　功能特性选择。ds1339 内置两个可编程报警寄存器，用于定时唤醒 MCU 或触发事件。某些型号的寄存器功能可能在批次上有所微调，但大体支持日历闰年补偿和多模式报警。设计者应根据系统是否需要定时任务或周期唤醒功能选择支持全部报警功能的型号。对于仅需要基础时钟功能的应用，基础型号即可满足需求。

　　接口兼容性。ds1339 采用标准 I2C 接口通信，部分型号支持 400kHz 高速模式。选型时需注意主控芯片的 I2C 速率是否匹配，避免因速率不兼容导致通信失败。对于多芯片总线环境，可选择可配置 I2C 从地址的型号，以避免总线地址冲突。

　　选型注意事项总结：

　　封装：根据 PCB 空间和组装工艺选择 SOIC、TSSOP 或 μDFN。

　　温度等级：消费类产品选商业级，工业设备或高温环境选工业级。

　　电源方案：需掉电保持计时的设备选带 VBAT 型号。

　　功能特性：定时唤醒或周期任务需选择全功能型号。

　　接口速率：确保 I2C 速率与 MCU 匹配，避免通信问题。

　　常用型号汇总如下：

　　DS1339Z-5+：8 引脚 SOIC，商业级/工业级，可带 VBAT，支持 I2C，适合标准 PCB 布局。

　　DS1339T-5+：8 引脚 TSSOP，低功耗，高密度 PCB 适用，带 VBAT，支持 I2C。

　　DS1339U-5+：8 引脚 μDFN，微型便携设备适用，带 VBAT，低功耗设计。

　　ds1339 的选型应综合考虑封装、温度、供电方式、功能需求以及通信兼容性，确保所选型号能够满足系统的长期稳定运行和功能要求，同时兼顾成本和空间优化。在便携式、工业控制、智能家居等应用中，合理选择 DS1339 的具体型号，可以大幅提升系统可靠性和用户体验。
