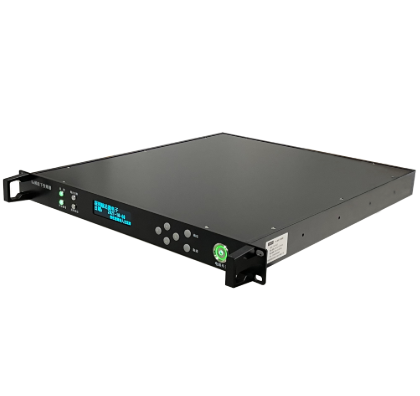

下变频器按照不同的设计结构、功能和应用场景，可以分为多种类型。常见的分类方法主要包括按频率转换方式、按输出信号形式以及按集成程度等进行划分。

　　按频率转换方式分类

　　下变频器最核心的功能是将高频信号转换为低频信号，不同的频率转换方式决定了其性能特点。常见的有：

　　单变频下变频器（Single Conversion Down Converter）：通过一次混频过程将射频信号直接下变为中频信号。其结构简单、成本低，但在高频干扰环境下可能存在镜像干扰问题。

　　双变频下变频器（Double Conversion Down Converter）：信号先通过一次混频转换为较高或较低的中间频，再通过第二次混频转换为最终的中频。双变频结构能够有效抑制镜像干扰，提高选择性和信噪比，常用于高性能通信系统和雷达接收系统。

　　多变频下变频器（Multiple Conversion Down Converter）：在某些宽带或高动态范围应用中，信号可能需要经过多级频率下变，逐步降低频率以便处理。这类下变频器适用于复杂信号环境和高精度测量场景。

　　按输出信号形式分类

　　下变频器的输出形式也是一个重要的分类标准：

　　模拟下变频器（Analog Down Converter）：输出为模拟中频信号，可直接送入模拟处理模块，如放大器或滤波器。适合传统通信接收机或雷达系统。

　　数字下变频器（Digital Down Converter, DDC）：输出为数字信号，通过模数转换器（ADC）将中频信号数字化，再通过数字信号处理（DSP）完成进一步处理。数字下变频器具有可编程性高、稳定性好、易于集成的优点，广泛应用于现代软件定义无线电（SDR）系统。

　　按集成程度分类

　　分立式下变频器：各功能模块（混频器、滤波器、放大器等）采用分立器件实现，灵活性高，便于优化特定性能指标。

　　集成化下变频器（Integrated Down Converter Module）：将混频、滤波、放大等功能集成在一个芯片或模块内，占用空间小、功耗低，便于大规模应用和系统集成。

　　综合来看，下变频器的分类体现了不同应用对信号处理精度、带宽、线性度和集成度的不同需求。选择合适类型的下变频器能够显著提高系统的接收性能和抗干扰能力，在通信、雷达、卫星接收及测试测量等领域具有重要意义。

　　下变频器的工作原理

　　下变频器的核心功能是将高频射频信号转换为较低的中频信号，以便后续信号处理、放大和解调。其工作原理主要基于混频和滤波的基本概念。

　　下变频器通常由射频输入端、混频器、本振（LO）、滤波器和中频输出端组成。高频信号首先进入混频器，同时混频器还接收来自本振的局部振荡信号。混频器的作用是将输入的射频信号与本振信号进行非线性相乘，产生频率的和频和差频分量。通过选择适当的滤波器，仅保留差频或所需的中频信号，而抑制不必要的高频分量。

　　以单变频下变频器为例，假设输入射频信号频率为fRFf_{RF}fRF，本振信号频率为fLOf_{LO}fLO，混频后产生的频率分量为：

　　fIF=∣fRF−fLO∣f_{IF} = |f_{RF} - f_{LO}|fIF=∣fRF−fLO∣

　　通过滤波器选择这个中频信号作为输出。该中频信号的频率通常较低，便于放大器、模数转换器和数字信号处理器进一步处理。

　　在高性能应用中，双变频下变频器广泛使用。信号首先通过第一次混频转换为高中频（或低中频），再通过第二次混频转换为最终所需中频。这种结构能够有效抑制镜像频率干扰，提高信噪比和选择性，适用于雷达、卫星通信和宽带接收系统。

　　现代下变频器还可能集成增益控制和噪声优化设计。射频放大器用于补偿信号损耗，本振电路保证频率稳定性，滤波器设计保证中频信号纯净且带宽满足系统需求。数字下变频器（DDC）进一步将模拟中频信号通过ADC转换为数字信号，并通过数字信号处理器实现下采样、滤波和解调。

　　下变频器的工作原理核心是混频产生差频信号，结合滤波选择中频输出，通过这种方式，高频信号得以被有效转换和处理，确保通信系统、雷达系统及测试测量设备的高性能和可靠性。

　　下变频器的作用

　　下变频器在现代电子系统中扮演着至关重要的角色，其主要作用是将高频射频（RF）信号转换为较低的中频（IF）信号，从而实现信号的有效接收和处理。这种频率转换不仅便于后续电路处理，还能够提升系统的性能和稳定性。

　　下变频器可以降低信号处理难度。高频射频信号直接处理往往面临放大、滤波和解调困难，尤其是在微波频段和毫米波频段。通过下变频器将射频信号转换为中频信号，系统可以使用低频放大器和滤波器，降低电路设计难度和成本，同时保证信号质量。

　　下变频器能够提高系统的选择性和抗干扰能力。在多信号环境中，直接处理高频信号容易受到邻道信号和镜像频率干扰。通过下变频器，可将目标信号转换为中频信号并配合带通滤波器，滤除不必要的干扰信号，从而提高接收信号的信噪比和可靠性。

　　下变频器在宽带接收系统和雷达系统中具有关键作用。例如，在卫星通信接收机中，微波信号通过下变频器转为中频信号，再经过解调器恢复原始信息。在雷达系统中，下变频器能够将回波信号转换为中频信号，便于后续的脉冲压缩、目标检测和距离测量。

　　下变频器还可以适应数字信号处理需求。在现代软件定义无线电（SDR）系统中，模拟中频信号通过模数转换器（ADC）变为数字信号，数字下变频器（DDC）进一步实现下采样、滤波和解调，使系统具有更高的灵活性和可编程性。

　　下变频器不仅是射频接收系统的核心组件，而且在信号降频、抗干扰、信号处理和数字化处理等方面发挥着重要作用。它能够有效简化高频信号处理流程，提高系统性能，是通信、雷达、卫星接收和测试测量等领域不可或缺的关键器件。

　　下变频器的特点

　　下变频器作为射频接收系统的重要组成部分，其性能直接影响整个系统的信号质量和可靠性。下变频器具有以下几个显著特点：

　　高线性度。下变频器需要处理高频射频信号，并将其精确转换为中频信号。如果线性度不足，会产生非线性失真，如互调失真和谐波干扰，导致接收信号畸变。高线性下变频器能够保证信号幅度和波形保持原有特性，尤其适用于高动态范围和多信号环境。

　　低噪声系数。噪声性能是衡量下变频器优劣的重要指标。噪声系数低的下变频器能够在高频信号经过混频和放大后保持较高信噪比，从而保证后续解调和数字信号处理的精度。这一点在卫星通信、雷达和无线电监测等系统中尤为重要。

　　宽带宽。现代通信和雷达系统通常要求下变频器能够处理多信号、多频段和宽带信号。宽带下变频器能够适应不同频段的输入信号，减少频率切换复杂度，提高系统的灵活性和通用性。

　　下变频器还具有抑制镜像频率和干扰能力强的特点。在单变频结构中，镜像频率可能干扰所需信号，但通过双变频或滤波器设计，可以有效抑制镜像干扰，提高系统选择性。

　　集成化和模块化也是现代下变频器的重要特点。集成化下变频器将混频器、滤波器、放大器等功能集成在一个模块内，体积小、功耗低、性能稳定，便于在紧凑型设备中应用。模块化设计还方便系统扩展和维护。

　　下变频器通常具有可调节增益和可编程特性，特别是数字下变频器（DDC），可以通过软件控制实现频率转换、滤波和下采样，适应不同应用场景的需求。

　　下变频器以其高线性度、低噪声、宽带宽、干扰抑制能力强以及集成化和可编程性等特点，成为现代通信、雷达、卫星接收和测试测量系统中不可或缺的核心器件。

　　下变频器的应用

　　下变频器在现代电子系统中具有广泛的应用，其主要作用是将高频射频信号下变为中频信号，以便进行后续的信号处理、放大和解调。在通信、雷达、卫星接收及测试测量等领域，下变频器发挥着核心作用。

　　在无线通信系统中，下变频器是接收机的重要组成部分。移动通信、无线局域网和卫星通信等系统中，接收到的射频信号通常在GHz级别，直接处理难度大。通过下变频器将信号下变为中频，可以使用低频放大器、滤波器和模数转换器进行处理，提高信号质量和接收灵敏度。在宽带通信和多信号接收场景中，下变频器能够有效抑制镜像频率干扰和邻道信号干扰，确保通信的可靠性。

　　在雷达系统中，下变频器用于将目标回波信号从高频下变为中频。雷达接收机通过下变频器处理回波信号后，可以进行脉冲压缩、距离测量和速度检测等处理。下变频器的高线性度和低噪声特性对于提高雷达系统的目标探测精度和抗干扰能力至关重要。

　　在卫星接收和导航系统中，下变频器同样不可或缺。卫星信号通常为微波或更高频段，通过下变频器转换为中频信号，再送入解调器和数字信号处理器，实现数据恢复和导航定位。现代卫星接收机往往采用双变频或集成化下变频器，以增强信号选择性和抗干扰能力。

　　下变频器在测试测量设备和电子战系统中也有广泛应用。例如，在频谱分析仪、信号监测系统中，下变频器将高频信号下变为中频或基带信号，以便采集、分析和记录。在电子战和雷达对抗系统中，下变频器可以实现高速频率扫描和信号捕获，提高系统的响应速度和灵活性。

　　下变频器通过将高频信号转换为可处理的中频信号，显著简化了系统设计，提高了信号处理精度和抗干扰能力，使其在通信、雷达、卫星接收和测试测量等各类高频电子系统中成为核心器件。

　　下变频器如何选型

　　下变频器作为射频接收系统的核心组件，其选型直接影响整个系统的性能，包括信号质量、抗干扰能力和系统稳定性。选型时需要综合考虑频率范围、噪声系数、线性度、增益、带宽、镜像抑制能力以及集成度等因素，同时根据具体应用场景选择合适型号的下变频器。

　　1. 频率范围

　　下变频器的频率范围必须覆盖目标射频信号的工作频段。例如，卫星通信接收通常涉及L波段（1–2 GHz）、S波段（2–4 GHz）或Ku波段（12–18 GHz）信号，因此下变频器的射频输入范围应匹配这些频段。若射频范围过窄，会导致无法接收信号，过宽则可能增加系统噪声和干扰。常见的型号如：Mini-Circuits的ZX05系列（射频输入频率DC–5 GHz）、Analog Devices的ADL5380（射频范围1–6 GHz），均适用于宽频段应用。

　　2. 中频输出和转换方式

　　选择下变频器时需确定目标中频（IF）频率及转换方式。单变频下变频器结构简单，适合低干扰环境，如Mini-Circuits的ZMX-10G单变频器，可将2–10 GHz射频下变至50–500 MHz中频；双变频下变频器适合高干扰或宽带应用，如Analog Devices的ADRF5020可实现双变频结构，有效抑制镜像频率。

　　3. 噪声系数和线性度

　　低噪声系数（Noise Figure, NF）下变频器可确保接收信号的高信噪比。对于卫星通信和雷达系统，噪声系数通常要求小于3 dB，例如Analog Devices的ADL5380 NF约为2.8 dB。线性度则影响信号在强干扰环境下的保真度，通常关注输入三阶截点（IP3）。型号如Mini-Circuits ZX05系列具有高IP3性能（约20 dBm），适用于高动态范围环境。

　　4. 增益与带宽

　　下变频器通常具有固定或可调增益，可补偿信号传输损耗。带宽应满足系统信号带宽要求，如雷达脉冲信号通常要求几十MHz至几百MHz带宽，通信系统则可能要求数百MHz至GHz带宽。Analog Devices的ADL5380提供宽带增益控制，适合多场景应用。

　　5. 镜像抑制与滤波能力

　　镜像抑制能力是评估下变频器性能的重要指标。单变频下变频器可能需要外部带通滤波器以抑制镜像频率，而双变频或多变频下变频器本身对镜像抑制效果更好。例如Mini-Circuits的ZX10-2-50双变频器，可实现优异镜像抑制（>50 dB），适合复杂频谱环境。

　　6. 集成度与封装形式

　　现代下变频器多采用集成化设计，将混频器、滤波器和增益放大器集成在一个模块或芯片中，如Analog Devices的ADRF5020，封装小巧，便于系统集成；分立式下变频器如Mini-Circuits ZX05系列，则提供更高的可调性，适合实验室和定制化应用。

　　7. 应用场景匹配

　　卫星通信接收：推荐Analog Devices ADL5380，射频范围1–6 GHz，低噪声系数2.8 dB，宽带增益控制，适合多频段卫星接收机。

　　雷达接收系统：推荐Mini-Circuits ZX10-2-50双变频器，镜像抑制好、带宽宽，适合雷达回波信号处理。

　　软件定义无线电（SDR）系统：推荐Analog Devices ADRF5020，支持双变频，集成度高，便于数字下变频和灵活信号处理。

　　宽带频谱分析：可选Mini-Circuits ZMX-10G单变频器，频率范围DC–10 GHz，低噪声，高线性度，适合实验室和测试测量环境。

　　8. 可靠性与工作环境

　　下变频器需满足温度、湿度和功耗要求。例如航天、军工应用需选择高温稳定性、耐振动型号，如ADRF5020工业级封装，工作温度可达–40℃至+85℃。

　　下变频器的选型应综合考虑频率范围、中频输出、噪声系数、线性度、增益带宽、镜像抑制能力、集成度以及应用环境。常用型号如Mini-Circuits ZX05、ZX10-2-50及Analog Devices ADL5380、ADRF5020，能够覆盖从实验室、通信、雷达到卫星接收的多种应用场景。合理选型能够显著提升系统性能、降低干扰影响，并确保高质量信号接收和处理。
