LS163 的分类

　　LS163 作为经典的同步四位二进制计数器芯片，本质上属于 74 系列逻辑器件的一员。虽然其核心结构与功能基本一致，但根据不同的制造工艺、性能指标以及电气特性，LS163 在实际应用中可细分为多个类别。总体来说，其分类主要从 系列工艺、电源电压范围、速度等级、封装形式 四个方向展开。

　　从器件系列工艺角度来看，LS163 属于 74LS 系列（Low Power Schottky），相较于传统 74 系列具有更低功耗与更高速度。在此基础上，不同厂商还推出了性能增强或电源兼容不同的扩展型号，例如：

　　74HC163：采用 CMOS 工艺，支持更宽的电源电压范围（2 V ~ 6 V），功耗更低，适合电池供电设备；

　　74HCT163：输入电平兼容 TTL 标准，便于与传统 TTL 系统混合使用；

　　74F163 / 74ALS163：高速等级更高，适用于高频计数需求；

　　SN74LS163：TI 版本命名，多厂通用，性能一致性强。

　　根据计算速度不同，LS163 系列又存在标准速率型与高速型元件，例如 F 系列（Fast TTL）相比 LS 系列具有更快的时钟响应能力，非常适合作为高速数字系统中的分频模块或频率计数器。

　　从封装形式来看，为满足不同 PCB 设计需求，LS163 拥有多种封装版本：

　　DIP-16（双列直插式）：适合实验教学和通孔工艺；

　　SOP-16、TSSOP-16（表贴式封装）：适合小型化设备与自动化生产；

　　抗高温、工业级版本：可靠性更高，面向严苛环境应用。

　　还可以根据应用领域选择标准型或增强型（如低 EMI、抗干扰优化型）计数器，以满足工业、通信、汽车电子等不同场景的需求。

　　综上，LS163 虽然作为基础计数器器件存在已久，但围绕不同需求形成了丰富的型号体系。工程师可以根据 电源条件、速度要求、逻辑兼容性、封装方式 等进行灵活选型，提升整体电路设计的性能与可靠性。

　　LS163 的工作原理

　　LS163 是一款四位同步二进制加法计数器，内部由四个触发器级联构成，用于对输入时钟信号进行计数。其最大的特点是 所有状态变化均由时钟信号同步触发，从而避免异步计数器中常见的累积延迟和毛刺问题。

　　LS163 的核心控制信号包括 CLK（时钟）、CLR（异步清零）、LOAD（同步置数）、ENP / ENT（计数使能控制）。当输入时钟的上升沿到来时，在控制信号有效的情况下，计数器输出端 Q0～Q3 会按二进制数递增 1，从 0000 数到 1111，再返回 0000 循环计数。

　　具体执行逻辑如下：

　　异步清零（CLR）优先级最高

　　当 CLR 置低时，不论时钟和其它输入状态如何，计数器立即清零。由于是异步方式，输出立即变为 0000。

　　同步置数（LOAD）优先级次之

　　当 LOAD 为低电平时，计数器不会自增，而是在下一个时钟上升沿将 D0～D3 输入的预设数据直接加载到输出端。这一过程与时钟同步，因此能保证数据切换的稳定性。

　　使能输入 ENP 和 ENT 控制计数功能

　　只有当 ENP 和 ENT 均为高电平时，计数器才在时钟到达时递增，否则保持当前计数值不变。ENT 常与级联使用，用于产生 进位输出信号（RCO），使多个 LS163 组合成更高位宽计数器。

　　RCO 输出级联功能

　　当计数溢出（1111 → 0000）且 ENT 为高时，RCO 输出高脉冲，可触发下一级计数器继续计数，实现 8 位、16 位甚至更宽计数器扩展。

　　在时序特性方面，LS163 采用 TTL-Schottky 工艺，具有较快响应速度和较小传播延迟，非常适合用于高精度数字系统。由于所有关键事件均在时钟边沿发生，因此抗干扰能力强，输出波形稳定，常被用作 分频器、时序发生器、地址计数器、状态机驱动器 等。

　　LS163 的工作原理可总结为：基于时钟同步触发，通过优先级控制信号实现清零、置数与递增计数，并支持多芯片级联扩展。它是数字逻辑电路中经典且高效的同步计数器模块。

　　LS163 的作用

　　LS163 作为一种同步四位二进制计数器芯片，在数字电路中具有非常基础且重要的功能，能够对外部时钟信号进行累加计数，并提供稳定的二进制输出。其作用主要体现在 时序控制、频率处理、事件计数、逻辑控制扩展 等多个方面，因此被广泛应用于数字系统中作为核心逻辑部件。

　　LS163最基本的功能是 事件累加和分频。计数器可以将高频时钟信号转换为低频输出，实现时钟分频功能。例如，将系统时钟按一定比例分配给不同功能模块，使整个系统具备统一的时序节奏。它能够从 0 递增到 15 并循环计数，通过扩展更高位宽即可实现更多分频或计周期需求。

　　LS163可用作 时序控制器。在数字逻辑系统中，许多操作必须按照步骤顺序执行，例如数据采样、通信协议解析、指令执行等。通过计数器的输出状态作为状态序号输入，可以驱动状态机或控制不同功能模块按顺序工作，从而构成有序逻辑流程。

　　它在 地址生成与扫描 中也具有重要作用。例如，在存储器访问中，通过计数器不断递增输出，可依次选择不同存储单元地址；在多路显示系统中，则可用于扫描控制，实现 LED 显示轮流点亮等功能。

　　LS163还支持 同步预置功能，可根据输入数据设定起始计数值，使其在测量和定时应用中更加灵活。例如，在脉冲计数、定时报警器或工业自动计量中，能够依据任务需求快速加载目标值，提高控制精度。

　　通过级联多个 LS163，可扩展成 8 位、16 位甚至更宽计数器结构，便于在大规模数字系统中作为 序列计数器、程序计数器、频率计数器 等模块使用。

　　LS163的作用可以概括为：提供稳定同步的计数功能，负责时序与逻辑控制核心任务，并通过灵活扩展支持更大规模数字电路设计。其应用普遍存在于通信、仪器仪表、工业自动化、消费电子及教学实验等领域，是数字电子设计中不可或缺的重要元件。

　　LS163 的特点

　　LS163 作为一款经典的四位同步二进制计数器芯片，具有结构简单、性能稳定等显著优势。它依托 TTL 低功耗肖特基（LS）工艺，使其在速度、功耗以及可靠性方面达到良好平衡，是数字系统设计中广泛采用的计数器器件。其主要特点可以从以下几个方面展开说明：

　　LS163 具备 全同步计数机制。无论是计数自增还是同步置数，均在时钟上升沿触发，确保四个触发器同时动作。相比异步计数器，它能有效避免由于级联延迟产生的毛刺和错误计数，因此适用于对稳定性要求较高的精密数字系统。

　　该芯片支持 同步预置功能。通过 LOAD 脚输入任意 4 位数据，即可在下一次时钟边沿加载为起始计数值，使用户能够灵活设置计数范围和初值，提升电路设计自由度。相比只能从零开始计数的器件，更具实用性。

　　LS163 拥有 异步清零输入，该操作优先级最高，能在任何时刻快速清除计数，输出立即变为 0000。适用于紧急复位或同步流程准备阶段，确保系统处于已知可控状态。

　　它配备 双计数使能端（ENP、ENT）与进位输出（RCO）。这种结构为多芯片级联提供便利，可轻松构建 8 位、16 位甚至更宽的扩展计数器。因此，LS163 在大规模计数应用中依然具有重要价值。

　　LS163 的 功耗低、响应速度快、逻辑兼容性强，可直接与其它 TTL 器件连接，无需额外转换电路。在不同厂商支持下，具有多种封装与性能等级可选，增强了通用性和可替代性。

　　LS163 的应用范围广泛，适合用于 时钟分频、脉冲计数、序列控制、地址扫描、数字仪器等场景，特别适合入门教学和基础数字电路设计。

　　LS163 以其 同步计数、高可靠性、灵活控制和易扩展性 等特点，成为数字电子技术领域中极具代表性且经久不衰的计数器芯片。

　　LS163 的应用

　　LS163 作为一款经典的四位同步二进制计数器，凭借其 高稳定性、同步计数、易扩展 等特点，在各类数字电路和系统中得到了广泛应用。其应用领域主要集中在 时序控制、分频计数、地址生成、数字仪器及工业控制 等方面。

　　LS163 常用于 分频电路和时钟管理。在电子系统中，高频时钟信号往往需要经过分频后才能驱动各功能模块。通过 LS163 的计数功能，可实现 2、4、8 或 16 等多种分频比，将高速时钟转换为所需低频信号，为系统提供稳定的时序源。此类分频应用广泛存在于定时器、振荡器、时钟同步模块等。

　　它在 事件计数与测量系统 中发挥重要作用。LS163 可以对外部脉冲信号进行累加计数，常用于脉冲计数器、频率计、产量统计仪表等场景。通过多芯片级联，还可实现更高位宽的计数器，以满足长时间或高脉冲量的计数需求。

　　LS163 可用于 地址生成与扫描控制。在存储器访问、LED 或 LCD 显示扫描、数码管驱动等应用中，计数器输出可直接作为地址线或选择信号，实现自动扫描和序列操作，提高控制效率。例如，LED 点阵屏通过 LS163 输出的计数值依次选择行或列，实现动态显示。

　　LS163 在 状态机和逻辑控制系统 中同样适用。通过计数器输出的不同状态，可作为系统各步骤的序号，控制不同模块按顺序执行操作，从而实现复杂流程的自动化控制。在工业自动化、仪器仪表以及微控制器外围扩展系统中，这一特性极为重要。

　　LS163 也适用于 教学实验和数字电路学习。由于其结构清晰、接口简单且易于观察输出状态，广泛被高校电子实验室用作计数器实验器件，帮助学生理解同步计数原理和数字逻辑设计方法。

　　LS163 的应用覆盖了 分频、计数、地址生成、扫描控制及状态机驱动 等多个方面，是数字系统中不可或缺的基础模块，在工业、通信、仪器仪表及教育领域都有着广泛价值。

　　LS163 如何选型

　　在数字电路设计中，选择合适的 LS163 型号对于保证系统稳定性、响应速度及扩展性能至关重要。LS163 是一款经典的四位同步二进制计数器，其核心功能在各型号中基本一致，但在 工艺类型、速度等级、电源电压、封装形式及兼容性 等方面存在差异。因此，选型时需要综合考虑实际应用场景和设计要求。

　　需要明确 工作电源电压和工艺类型。标准 LS163 属于 74LS 系列（Low Power Schottky TTL），典型工作电压为 5V，最大工作频率约为 12MHz，适合常规数字电路应用。例如 SN74LS163N（TI 品牌 DIP-16 封装）、DM74LS163N（Texas Instruments DIP 封装） 等均为典型低功耗肖特基型，适用于工业控制和实验室教学场景。如果设计要求更低功耗或更宽电源范围，可考虑 74HC163（CMOS 高速低功耗系列），工作电压范围为 2V~6V，静态功耗极低，适合电池供电或便携式设备。若需要与传统 TTL 兼容，可选择 74HCT163 型号，它在 CMOS 工艺基础上输入端兼容 TTL 电平，方便与现有 TTL 系统接口。

　　需要根据 计数速度和响应要求 选择型号。LS163 的速度等级影响系统最大工作时钟频率。常见型号有：

　　74LS163：标准低功耗肖特基 TTL，最高时钟频率约 12MHz；

　　74ALS163：Advanced Low Power Schottky 系列，速度更快，时钟频率可达 25MHz；

　　74F163：高速 TTL 系列，响应速度极快，适合高频计数和高速数字系统；

　　SN74LS163N：TI 品牌标准 LS 系列，稳定性高，适合一般工业和教学用途。

　　封装形式也是选型的重要因素。LS163 常见封装包括：

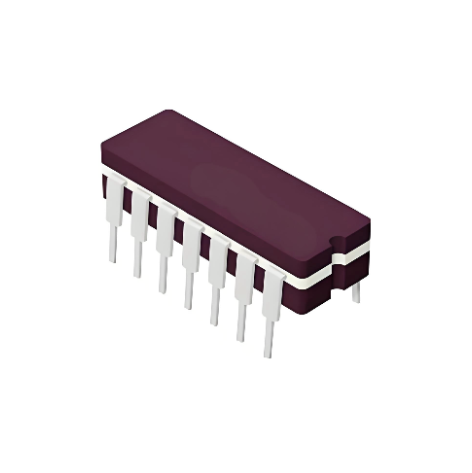

　　DIP-16（双列直插封装）：适合面包板实验和传统 PCB 通孔工艺；

　　SOP-16 / TSSOP-16（表贴封装）：适合小型化设计和自动化 SMT 工艺；

　　工业级封装：如 SN74LS163N 工业温度级别，适用于环境温度较高或严苛条件下的应用。

　　要考虑 功能扩展和级联需求。LS163 提供 双计数使能端 ENP / ENT 以及进位输出 RCO，便于多芯片级联构建 8 位或 16 位计数器。如果设计需要大位宽计数，应选择支持标准 RCO 输出和级联功能的型号，例如 SN74LS163N 或 74HC163，以确保扩展时逻辑稳定、进位精确。

　　应用场景与可靠性也影响选型。若用于工业自动化或通信设备，需要选择 抗干扰能力强、耐温范围广、长期稳定性高 的工业级型号，如 SN74LS163N（工业温度级别 -40°C~85°C）。而用于教学实验或普通电子项目，可选择标准 DIP 封装的 DM74LS163N 或 74LS163N 即可满足需求。

　　选型时还需考虑 兼容性与供应情况。不同厂商型号如 TI 的 SN74LS163N、DM 的 DM74LS163N、Nexperia 的 74LS163D 在核心性能上差异不大，但在供应稳定性、封装标识和 datasheet 支持上存在差异。对于长期量产项目，应优先选择供应链稳定、性能一致性高的型号。

　　总结选型原则如下：

　　明确电源电压及功耗要求：选择 LS / HCT / HC 系列。

　　根据时钟频率选择速度等级：标准 LS163、ALS163、F163。

　　确定封装形式：DIP-16、SOP-16、TSSOP-16。

　　考虑级联扩展需求：ENP/ENT 与 RCO 输出支持。

　　匹配应用环境：工业级或普通商业级型号。

　　供应稳定性与兼容性：优先选择知名厂商型号。

　　常见可选型号总结：

　　SN74LS163N（TI）：工业级 DIP-16，5V 电源，标准 LS 计数器，稳定性高。

　　DM74LS163N（TI / DM）：DIP-16，标准低功耗肖特基型，教育和实验室常用。

　　74HC163 / 74HCT163：高速 CMOS，低功耗，宽电压适应，兼容 TTL 输入。

　　74ALS163 / 74F163：高速 TTL 系列，适合高频计数和高速数字系统。

　　Nexperia 74LS163D：工业温度级别，DIP-16 或 SO 封装，适合长期稳定工作。

　　通过综合考虑 工艺类型、速度等级、电压范围、封装、扩展功能及应用环境，工程师可以针对不同应用场景选取最适合的 LS163 型号，确保系统稳定、高效且可靠运行。
