74HC04D的分类

　　74HC04D作为74系列高性能CMOS逻辑芯片的一种，其核心功能是反相器（Inverter），但在实际应用中，根据封装形式、工作电压、性能参数及适用环境的不同，可以进行多种分类。了解这些分类对于芯片选型和电路设计非常重要。

　　1. 按封装形式分类

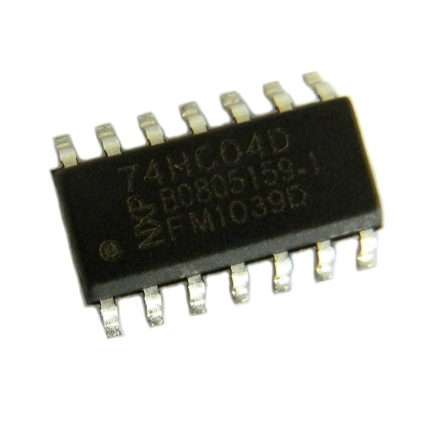

　　74HC04D主要有两种常见封装形式：DIP（Dual In-line Package，双列直插封装）和SOP（Small Outline Package，小型表面贴装封装）。DIP-14封装适用于面包板或传统插针焊接电路，便于手工焊接和实验测试；而SOP-14封装适用于表面贴装技术（SMT）电路板，能够节省空间并适合批量生产。不同封装形式的引脚排列和尺寸略有差异，但内部电路功能完全相同。

　　2. 按逻辑电平标准分类

　　虽然74HC04D属于高性能CMOS（HC）系列，但在逻辑电平上也可与TTL兼容（High-speed CMOS, TTL compatible），能够直接与TTL电路接口工作。这类芯片在5V电源条件下输入逻辑高电平通常大于3.15V，输入逻辑低电平小于1.35V，输出逻辑高电平接近Vcc，输出逻辑低电平接近0V。根据兼容标准，还可区分纯HC型（标准CMOS）和HCT型（TTL兼容型），后者更适合与TTL器件混合使用。

　　3. 按工作电压分类

　　74HC04D的工作电压范围一般为2V至6V，不同厂家可能略有差异，但最常用的标准电压是5V。根据电压等级，可以细分为低电压型（3.3V工作）、标准5V型和宽电压型（2V~6V），以适应不同电源系统设计需求。

　　4. 按速度和温度特性分类

　　74HC04D属于高速CMOS系列，其典型传播延迟在10纳秒左右。根据速度要求和环境温度，可以进一步区分为普通工业级（-40℃~85℃）、军工级（-55℃~125℃）以及高速增强型（Propagation Delay < 5ns）等不同型号，以满足不同应用场景。

　　74HC04D的分类主要体现在封装形式、逻辑标准、工作电压和速度/温度特性上。在实际电路设计中，应根据应用环境、逻辑兼容性和PCB布局需求选择合适的分类型号，以确保电路的可靠性和稳定性。

　　74HC04D的工作原理

　　74HC04D是一种六反相器（Inverter）CMOS逻辑芯片，其核心功能是将输入信号反相输出，即输入高电平时输出低电平，输入低电平时输出高电平。其内部每个反相器主要由一对互补MOSFET晶体管（PMOS和NMOS）组成，通过互补结构实现电压反相与信号放大。

　　在正常工作中，当输入端接收到高电平信号时，NMOS晶体管导通，PMOS晶体管截止，电流从输出端流向地，输出端呈低电平状态；当输入端为低电平时，PMOS晶体管导通，NMOS晶体管截止，输出端被拉至高电平。通过这种互补MOSFET结构，74HC04D实现了高输入阻抗、低功耗及快速切换的特点。

　　74HC04D的工作原理也涉及其输入输出逻辑电平特性。芯片在典型5V工作电压下，输入高电平（VIH）通常需大于3.15V，输入低电平（VIL）需低于1.35V。输出电平（VOH和VOL）则接近电源电压和地电平，使其能够稳定驱动后续逻辑电路。每个反相器的典型传播延迟约为10纳秒，保证信号快速响应。

　　74HC04D的六个反相器是独立的，既可以单独使用，也可以组合形成多级反相、缓冲或逻辑延时电路。在脉冲整形电路中，它可以将毛刺信号或缓慢变化的边沿信号转换为标准数字信号。在振荡器电路中，配合电阻和电容，它可以构成RC振荡器，实现方波信号输出。

　　74HC04D通过互补MOSFET的反相结构，将输入逻辑电平快速、稳定地反转为输出逻辑电平，同时保持低功耗、高输入阻抗和快速响应特性，使其在数字电路、逻辑控制和信号整形等应用中非常常用，是基础数字电路设计中的重要元件。

　　74HC04D的作用

　　74HC04D是一种六反相器（Inverter）CMOS逻辑芯片，其主要作用是将输入的数字信号进行反相处理，即输入高电平时输出低电平，输入低电平时输出高电平。它在数字电路设计中具有广泛的应用价值，既可以作为基础逻辑元件，也可以用于信号整形和逻辑控制。

　　在逻辑电路中，74HC04D常用于实现NOT逻辑功能。通过将输入信号反相输出，它可以与其他逻辑门组合，形成更复杂的逻辑功能，如与非门（NAND）、或非门（NOR）等，从而完成各种数字控制任务。74HC04D的独立六个反相器可以单独使用或组合使用，灵活性很高，可以根据设计需求进行多级反相或缓冲处理。

　　在信号处理方面，74HC04D能够对脉冲信号进行整形。当输入信号存在毛刺、缓慢上升沿或下降沿时，反相器可以将其转换为标准的数字方波信号，提高后续电路的可靠性和抗干扰能力。例如，在计数器、触发器或定时电路中，74HC04D可以确保输入信号稳定、准确，从而避免误触发或逻辑错误。

　　74HC04D在振荡器和时序电路中也具有重要作用。配合电阻和电容，反相器可以构成RC振荡器，产生连续方波信号，用于时钟信号或定时脉冲的产生。其高速响应特性（典型传播延迟约10纳秒）保证了电路在高速数字系统中的稳定运行。

　　总的来说，74HC04D不仅是基础逻辑反相器，还是信号整形、逻辑控制和时序生成的重要器件。它在数字电路设计中起到核心作用，提供了高可靠性、低功耗和高速响应的解决方案，是电子设计师在逻辑处理和信号控制中不可或缺的元件。

　　74HC04D的特点

　　74HC04D是一款高性能CMOS六反相器芯片，具有多种显著特点，使其在数字电路设计中得到广泛应用。首先，它属于高速CMOS（High-speed CMOS）系列，具有快速响应能力。典型传播延迟时间约为10纳秒，能够在高速数字电路中实现精确的逻辑转换，保证信号在逻辑级联中的及时传递，从而满足现代电子设备对高速信号处理的需求。

　　74HC04D具有低功耗特性。由于采用CMOS工艺制造，静态功耗极低，几乎在无信号变化时不消耗电流。这一特性不仅有利于降低电路整体功耗，还能减轻散热需求，提高电路稳定性和寿命。因此，在电池供电或便携式电子设备中，74HC04D尤为适用。

　　74HC04D具有高输入阻抗和低输出阻抗。高输入阻抗保证了芯片对前级电路几乎不产生负载影响，而低输出阻抗则能够有效驱动后续逻辑器件或较大负载，提高电路的驱动能力和抗干扰能力。这种特性使得74HC04D在逻辑级联、缓冲和信号整形中表现优异。

　　74HC04D具有宽工作电压范围和良好的逻辑兼容性。其典型工作电压为5V，但可以在2V至6V的范围内稳定工作，并且与TTL逻辑电平兼容（特别是HCT系列更适合与TTL混合使用），便于在不同电源和逻辑环境下应用。

　　74HC04D的封装多样，如DIP-14和SOP-14，方便手工焊接和表面贴装，适应不同的PCB设计需求。芯片还具有良好的抗噪声能力和温度稳定性，工业级型号可在-40℃至85℃环境下稳定运行，军工级型号可在-55℃至125℃下工作，适应各种应用场景。

　　74HC04D的主要特点包括高速响应、低功耗、高输入阻抗、低输出阻抗、宽工作电压范围、TTL兼容性、封装多样性及良好的抗噪声和温度性能，使其在数字逻辑电路、信号整形、缓冲、振荡器及时序电路中广泛应用，成为数字电路设计中不可或缺的基础器件。

　　74HC04D的应用

　　74HC04D是一款高性能CMOS六反相器芯片，由于其高速响应、低功耗和逻辑反相功能，在电子和数字电路中应用非常广泛。其核心功能是将输入信号取反输出，这一特性使其在逻辑电路、信号处理和时序电路中都有重要作用。

　　在逻辑电路中，74HC04D常用于实现NOT逻辑功能。单独使用时，它可以完成基础逻辑反相操作；与其他逻辑门组合使用时，可以构建更复杂的逻辑电路，如与非门（NAND）、或非门（NOR）等，实现多级逻辑运算。例如，在微控制器接口电路中，74HC04D可以用来调整逻辑电平，确保信号与控制器输入兼容。

　　在信号整形方面，74HC04D能够有效改善输入信号质量。当输入信号存在毛刺或缓慢上升沿、下降沿时，反相器可以将其转换为标准的数字方波信号，从而提高后续数字电路的可靠性。例如，在计数器、触发器或脉冲计量电路中，74HC04D能防止误触发，保证系统稳定运行。

　　74HC04D还广泛用于振荡器和时序电路。配合电阻和电容，单个反相器就可以构成RC振荡器，产生连续方波信号，用作时钟脉冲或定时信号源。这一特性使其在微控制器时钟、定时器以及方波信号产生电路中非常实用。

　　在接口电路和驱动电路中，74HC04D的高输入阻抗和低输出阻抗使其可以用作缓冲器，增强信号驱动能力，同时降低前级电路负载。它还可用于逻辑电平转换，将TTL信号转换为CMOS电平，或者反之，实现不同逻辑系统间的兼容。

　　74HC04D因其高速、低功耗、逻辑反相及信号整形能力，在数字逻辑设计、信号处理、时序控制、振荡器、缓冲和接口电路中得到了广泛应用，是基础数字电路和电子系统设计中不可或缺的核心器件。

　　74HC04D如何选型

　　74HC04D是一款高性能CMOS六反相器芯片，在数字电路设计中应用广泛，但在选型过程中，需要综合考虑电路功能、性能指标、封装形式、工作环境及兼容性等多个因素，以确保芯片在实际应用中稳定可靠。以下从几个关键方面详细说明74HC04D的选型要点，并列出部分常见型号供参考。

　　1. 功能需求与逻辑特性

　　明确芯片在电路中的作用。74HC04D主要功能是反相器（NOT Gate），适用于信号反相、脉冲整形、缓冲、逻辑级联及振荡器电路等。根据应用需求，如果电路需要与TTL逻辑兼容，可以选择74HCT04D系列（High-speed CMOS, TTL compatible），如SN74HCT04N（DIP封装）或74HCT04D（SOP封装）。如果只是标准CMOS应用，74HC04D即可满足需求，例如SN74HC04N、74HC04D。

　　2. 封装形式与PCB布局

　　74HC04D提供多种封装形式，常见的有DIP-14（双列直插14脚）和SOP-14（表面贴装14脚）。DIP封装适合面包板实验或手工焊接，便于调试；SOP封装则适合表面贴装技术（SMT），占用PCB空间小，适合批量生产和高密度板设计。根据PCB设计、组装方式及空间限制选择合适封装，例如：

　　DIP-14：SN74HC04N、74HC04N

　　SOP-14：74HC04D、SN74HC04DR

　　3. 工作电压与逻辑电平

　　74HC04D典型工作电压为5V，但其工作范围为2V至6V，需根据实际电源电压选择。若电路采用3.3V低电压系统，可选择支持宽电压范围的74HC04D系列。对于与TTL逻辑兼容的电路，建议选用HCT系列，保证输入高电平和低电平满足TTL逻辑电平要求。

　　4. 温度与环境适应性

　　根据应用环境选择合适的温度等级。工业级型号适合-40℃~85℃环境，军工或高可靠性型号适合-55℃~125℃。例如：

　　工业级：SN74HC04N、74HC04D

　　商业级（标准室温应用）：CD74HC04E

　　5. 速度与性能指标

　　74HC04D属于高速CMOS系列，典型传播延迟约10纳秒，能够满足一般数字逻辑和高速信号处理要求。对于要求更高速响应的电路，可考虑74AC04或74ACT04系列，其传播延迟更低（约4~6纳秒），适用于高频逻辑电路。

　　6. 功耗与驱动能力

　　74HC04D采用CMOS工艺，静态功耗极低，适合电池供电或便携式设备。芯片输出电流能力可驱动多个逻辑门，但若需驱动大电流负载，应配合缓冲器或三极管/MOSFET使用，以防过载。

　　7. 常见详细型号

　　根据厂商和封装形式，常见74HC04D型号如下：

　　Texas Instruments (TI)

　　SN74HC04N（DIP-14，工业级）

　　SN74HCT04N（DIP-14，TTL兼容）

　　SN74HC04DR（SOP-14，工业级）

　　SN74HCT04DR（SOP-14，TTL兼容）

　　ON Semiconductor / Fairchild

　　74HC04D（SOP-14，商业级）

　　74HCT04D（SOP-14，TTL兼容）

　　Nexperia / Philips

　　74HC04N（DIP-14，标准CMOS）

　　74HCT04N（DIP-14，TTL兼容）

　　8. 选型总结

　　在选型时，应综合考虑以下几点：

　　逻辑功能：确定是否需要标准CMOS或TTL兼容型（HC或HCT）。

　　封装类型：根据PCB空间、组装方式选择DIP或SOP封装。

　　工作电压：确保芯片电压与系统电源匹配。

　　温度等级：根据应用环境选择商业级、工业级或军工级。

　　速度要求：根据电路工作频率选择普通HC或高速AC/ACT系列。

　　功耗与驱动能力：考虑负载和电源限制，必要时加缓冲器。

　　通过以上选型方法，可以在实际设计中选择最适合的74HC04D或其兼容型号，确保电路功能稳定、信号可靠，并满足应用环境和性能需求。
