74hc138的分类

　　74HC138芯片根据不同的制造工艺、电气性能、封装形式及兼容标准，可以分为多个类型和系列，以适应不同的应用场景和电路需求。总体来说，74HC138的分类可从以下几个方面进行划分：

　　一、按制造工艺分类

　　74HC138系列（High-Speed CMOS）：这是最常见的标准型号，采用高速CMOS工艺，兼具低功耗与高速响应特性。其逻辑电平与TTL兼容，适用于大多数数字逻辑系统。

　　74HCT138系列（High-Speed CMOS, TTL-Compatible）：该系列与标准HC系列类似，但输入逻辑电平专为与TTL电路兼容设计，适用于混合逻辑系统中HC与TTL器件共存的情况。

　　SN74HC138与SN74HCT138（德州仪器TI版本）：这是由TI推出的工业级型号，具有更宽的工作温度范围（-40℃至+85℃），适合工业控制、汽车电子等环境要求较高的场合。

　　二、按封装形式分类

　　74HC138根据应用场合和安装方式不同，可提供多种封装形式，包括：

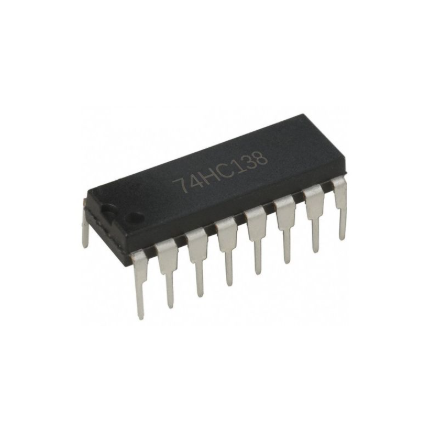

　　DIP-16（双列直插封装）：常用于实验、电路板插接式应用，便于焊接与调试。

　　SOP-16 / TSSOP-16（小型贴片封装）：适合自动化贴装生产，广泛应用于小型化电子设备。

　　SSOP与SOIC封装：主要用于高密度PCB设计，具有良好的空间利用率。

　　三、按工作温度等级分类

　　商业级（0℃~70℃）：用于一般电子设备和消费电子产品。

　　工业级（-40℃~85℃）：适合工业控制系统、通信设备。

　　汽车级（-40℃~125℃）：部分厂商（如NXP、TI）推出车规型号，满足车载电子的高可靠性要求。

　　四、按供电电压兼容性分类

　　标准的74HC138通常工作在2V~6V电压范围内，而部分增强型型号（如74LV138）可支持更低电压（1.8V~3.6V）运行，适用于低功耗或电池供电系统。

　　74HC138芯片的分类丰富，用户可根据系统的逻辑电平、供电电压、封装要求及工作环境选择合适的型号，以实现最佳的电路性能与可靠性。

　　74hc138的工作原理

　　74HC138是一种3线至8线译码器/解码器芯片，其核心功能是将3位二进制输入信号转换为8个互斥的输出信号之一，实现地址选择或数据译码。其工作原理主要基于逻辑门组合，通过输入端和使能端控制输出端状态。

　　一、输入与输出关系

　　74HC138具有三个二进制输入端A、B、C（有时标记为A0、A1、A2），三个使能端G1、G2A、G2B，以及八个输出端Y0~Y7。输出端为低电平有效，即选中输出时对应的Y输出为逻辑低，其余输出保持逻辑高。使能端G1为正逻辑有效，而G2A和G2B为负逻辑有效，只有当G1为高电平且G2A、G2B均为低电平时，译码器才工作，其他情况下所有输出均为高电平，实现输出禁止功能。

　　二、译码原理

　　芯片内部由多组与非门（NAND）或与门（AND）组合形成逻辑矩阵。当输入信号A、B、C变化时，通过逻辑门的组合，计算出对应输出端的状态。例如，当输入为000时，Y0输出低电平，其余Y1~Y7为高电平；当输入为101时，Y5输出低电平，其余输出为高电平。这个过程实现了三位二进制信号到八路互斥输出的映射。

　　三、使能端控制

　　使能端G1、G2A、G2B的存在使74HC138具有片选功能。当使能条件不满足时，所有输出均为高电平，防止总线冲突，便于多片译码器级联。通过级联可以实现更多路数的译码，例如两片74HC138可以扩展为16路输出，从而满足大规模地址译码的需求。

　　四、工作特点

　　74HC138的输出具有较强的驱动能力，可以直接驱动TTL逻辑电路，工作电压通常为2V~6V，典型为5V，传播延迟短，响应快速。此外，输出为低电平有效的设计便于直接控制继电器、LED或逻辑总线。

　　74HC138通过三位二进制输入信号与使能端的组合逻辑，实现8路互斥输出，其原理简单、效率高、可扩展性强，是数字电路中常用的地址译码和数据选择器件。

　　74hc138的作用

　　74HC138芯片是一种3线至8线译码器/解码器，其主要作用是在数字电路系统中实现地址选择、信号译码和总线控制等功能。由于其能够将少量输入信号扩展为多路输出，74HC138在微控制器、存储器和各种数字逻辑电路中应用广泛。

　　一、地址译码

　　在单片机或微处理器系统中，74HC138常用于存储器或外设的地址译码。例如，当单片机通过三位地址线发出信号时，74HC138可以根据输入地址确定选中哪一块存储器或外设，实现片选功能。这样，单片机只需少量I/O口即可控制多个外设，节约硬件资源，提高系统扩展能力。

　　二、数据选择与分配

　　74HC138还可用于数据分配或多路信号选择场合。由于其输出为低电平有效，选中某一路输出时，其余输出保持高电平状态，能够清晰区分不同信号路径。这在总线系统或多设备控制中非常重要，可以避免信号冲突，保证系统可靠运行。

　　三、逻辑电路控制

　　在复杂逻辑电路设计中，74HC138可用于实现多条件逻辑控制。通过输入信号组合和使能端控制，可以对不同的输出端进行选择，使得电路能够按特定逻辑顺序执行操作。例如，可以控制LED指示灯的显示、继电器的驱动或其他逻辑器件的工作状态。

　　四、级联扩展功能

　　74HC138支持多片级联，可通过增加译码器实现更多路数的输出。例如，将两片74HC138组合，可以实现16路输出，从而适用于大规模数字系统或复杂的地址译码需求。这种灵活的扩展性使其在微处理器系统、FPGA接口及工业控制中得到广泛应用。

　　74HC138的主要作用是将少量输入信号译码为多路互斥输出，实现地址选择、信号分配和逻辑控制。其简单、高效、可扩展的特点，使它成为数字电路系统中不可或缺的重要逻辑器件。

　　74hc138的特点

　　74HC138是一种广泛应用于数字电路的3线至8线译码器/解码器，具有多种显著特点，使其在地址译码、信号分配和逻辑控制中非常受欢迎。其主要特点可归纳如下：

　　一、高速CMOS性能

　　74HC138采用高速CMOS工艺制造，具有高转换速度和低功耗的优势。在典型5V电压下，其传播延迟仅为几纳秒，使信号响应快速，适合高速数字电路和单片机系统使用。同时，CMOS工艺使其静态功耗极低，有利于节能设计。

　　二、逻辑电平兼容性

　　74HC138的输入端逻辑电平与TTL兼容，输出端驱动能力强，能够直接与TTL逻辑电路或其他HC系列芯片连接。这一特点保证了其在混合逻辑系统中的广泛适用性，方便不同逻辑电路之间的无缝集成。

　　三、低电平有效输出

　　芯片输出为低电平有效，即被选中的输出端为逻辑低，其余输出为逻辑高。这种设计便于直接驱动继电器、LED显示器或总线控制信号，同时可以有效避免输出冲突，保证多设备系统的可靠性。

　　四、片选功能与使能端设计

　　74HC138设有三个使能端（G1、G2A、G2B），其中G1为正逻辑有效，G2A和G2B为负逻辑有效。通过使能端控制，可以实现输出禁止功能，防止总线冲突，并支持多片级联扩展，实现更多路数的译码输出。

　　五、封装灵活、应用广泛

　　74HC138提供多种封装形式，包括DIP、SOP、TSSOP等，便于实验板焊接、自动贴片生产或高密度PCB设计。这种封装灵活性使其在微控制器系统、存储器地址译码、工业控制及通信设备中均可广泛应用。

　　六、易于级联扩展

　　74HC138支持级联使用，通过组合多个芯片可以实现16路、32路甚至更多路数的输出，为大型数字系统提供灵活的地址译码方案，增强系统扩展能力。

　　74HC138以高速、低功耗、逻辑兼容性强、输出互斥且易扩展为主要特点，是数字电路中常用且可靠的译码器件。

　　74hc138的应用

　　74HC138是一款3线至8线译码器/解码器芯片，其应用广泛，主要集中在数字电路系统中的地址译码、信号分配和逻辑控制等方面。由于其低功耗、高速和逻辑兼容性强的特点，74HC138在微控制器系统、存储器接口、通信设备及工业控制等领域都有重要应用。

　　一、单片机或微处理器系统

　　在单片机系统中，74HC138常用于存储器或外设的地址译码。例如，当单片机通过三位地址线发送信号时，74HC138可以根据输入地址选中对应的存储器芯片或外设，实现片选功能。通过这种方式，单片机只需少量I/O口即可控制多路外设，简化了硬件设计，并提高了系统的扩展能力。

　　二、数据分配与总线控制

　　74HC138的输出为低电平有效，且互斥输出特性使其适用于总线驱动和数据分配场景。它可以将少量输入信号扩展为多路输出，有效分配数据或控制信号，避免总线冲突。在多设备系统中，74HC138可以用作信号选择器或总线控制器，确保各设备按预定逻辑工作。

　　三、逻辑电路控制

　　在复杂数字逻辑设计中，74HC138可以实现多条件逻辑控制。通过不同输入组合和使能端控制，可以驱动LED显示、继电器、蜂鸣器或其他逻辑器件，实现自动化控制或指示功能。例如，在工业控制系统中，可以通过74HC138控制不同电路模块的启停状态。

　　四、级联扩展应用

　　74HC138支持多片级联，可以扩展更多路数输出。例如，两片74HC138级联即可实现16路输出，适合大规模数字系统或复杂的地址译码需求。这种灵活的扩展性使其在FPGA接口、电路板片选、多路信号分配等场合非常实用。

　　五、其他应用

　　除了微控制器和存储器系统，74HC138还广泛应用于通信设备、仪器仪表、电子计数器、显示驱动等领域，为信号译码和设备控制提供高效、可靠的解决方案。

　　74HC138的应用以地址译码、数据分配、逻辑控制和信号扩展为主，凭借其高速、低功耗、逻辑兼容性强和易扩展的特点，成为数字电路系统中不可或缺的重要芯片。

　　74hc138如何选型

　　在选型74HC138芯片时，需要根据具体应用环境、电路需求以及系统设计的逻辑兼容性、供电电压、封装形式和温度等级等因素进行综合考虑。74HC138是一款3线至8线译码器/解码器，广泛用于微控制器系统、存储器片选、总线控制及多路信号分配等场景。以下从多个角度详细分析如何选择合适的74HC138型号，并列举常见型号以供参考。

　　一、逻辑电平与兼容性

　　74HC138芯片具有标准HC系列逻辑电平，输入端与TTL兼容，但在一些混合逻辑系统中可能需要更高的TTL兼容性或更低的工作电压。此时可选择74HCT138系列，该系列在保持高速CMOS特性的同时，输入逻辑电平专门设计为TTL兼容，确保与TTL芯片或单片机逻辑电平匹配。例如：

　　SN74HC138N：标准高速CMOS，逻辑电平与TTL兼容，适用于一般数字逻辑系统。

　　SN74HCT138N：增强TTL兼容性，更适合TTL/CMOS混合系统。

　　二、工作电压与功耗

　　74HC138的工作电压范围通常为2V~6V，典型为5V。选型时应考虑系统供电电压及功耗要求：

　　若系统采用标准5V供电，普通**74HC138D（DIP封装）或74HC138N（SOP封装）**即可满足需求。

　　对于低电压或低功耗系统，可以选择74LV138或74LVC138系列，支持1.8V~3.6V工作电压，静态功耗低，更适合电池供电设备。

　　三、温度等级与工作环境

　　根据应用环境选择芯片的温度等级非常关键：

　　商业级（C级，0℃~70℃）：适用于一般电子产品和实验室电路，如74HC138D、74HCT138N。

　　工业级（I级，-40℃~85℃）：适用于工业控制、通信设备，如SN74HC138N工业级版本。

　　汽车级（A级，-40℃~125℃）：适用于汽车电子或高可靠性场景，可选车规级HC138型号，如部分厂商提供的74HC138Q。

　　四、封装形式与安装方式

　　74HC138提供多种封装形式以适应不同电路板设计：

　　DIP-16（直插封装）：便于实验板焊接和调试，型号如74HC138D。

　　SOP-16 / SOIC-16（贴片封装）：适合自动化贴片生产，如74HC138N。

　　TSSOP-16 / SSOP-16（小型贴片封装）：适合高密度PCB设计，如74HC138PW。

　　选择封装时应结合PCB布局、空间限制以及生产工艺要求。

　　五、输出类型与扩展能力

　　74HC138输出为低电平有效，具有互斥输出特点。若系统需要多片级联，可选择带片选功能的型号（所有74HC138均有G1、G2A、G2B使能端），便于扩展到16路或更多输出。例如两片74HC138级联即可实现16路输出，适合大规模地址译码或多路信号控制。

　　六、厂商与型号示例

　　市场上74HC138型号丰富，不同厂商可能有微小差异，但基本功能一致，常见型号包括：

　　SN74HC138N / SN74HC138D（Texas Instruments，标准HC系列，DIP/SOP封装）

　　SN74HCT138N（TI，高TTL兼容HCT系列）

　　74HC138PW（Nexperia，小型TSSOP封装）

　　CD74HC138E（Texas Instruments/CD系列，工业级）

　　74LV138A（低压低功耗LV系列，适合1.8V~3.6V系统）

　　七、综合选型建议

　　确认系统供电电压和逻辑电平，选择HC、HCT或LV系列。

　　根据工作环境选择商业级、工业级或汽车级型号。

　　考虑PCB设计和安装工艺选择DIP、SOP、TSSOP等封装。

　　根据系统输出路数需求考虑是否需要级联能力。

　　选择可靠厂商的型号，保证稳定性和长期供应。

　　74HC138的选型应综合逻辑兼容性、电压等级、工作温度、封装形式、输出扩展性和厂商可靠性等因素。通过合理选型，可以确保芯片在微控制器系统、存储器接口、工业控制及信号分配等应用中稳定、高效地工作。
