LM7805的分类

　　LM7805作为78xx系列固定正电压稳压器中的一种，主要功能是将高于5V的直流电压稳定输出为5V直流电压。根据封装类型、电流承受能力以及温度等级的不同，LM7805可以分为多个分类，以满足不同应用场景的需求。

　　按封装类型分类

　　LM7805常见的封装有TO-220、TO-92、SOT-223、DPAK等。

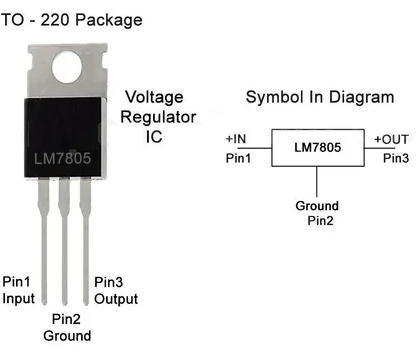

　　TO-220封装：这是最常用的封装形式，具有良好的散热性能，适合输出电流较大（1A左右）的应用。通常可通过外接散热片进一步增强散热能力。

　　TO-92封装：体积小巧，适合低功耗场合，但最大输出电流通常只有几十毫安到几百毫安，适用于小型电路板或便携设备。

　　SOT-223、DPAK封装：适用于表面贴装（SMT）工艺，适合自动化生产和空间受限的电路板设计。

　　按输出电流能力分类

　　标准LM7805一般额定输出电流为1A，但根据制造商不同，也有低功率版本（如输出电流200mA左右）和高功率版本（可达1.5A甚至2A），以适应不同负载需求。

　　按温度等级分类

　　根据工作环境温度不同，LM7805可分为工业级（-40℃~+85℃）、商业级（0℃~+70℃）和军用级（-55℃~+125℃）。工业级和军用级适合在高温、低温或恶劣环境下长期稳定工作，而商业级适合一般室温环境使用。

　　按功能扩展分类

　　部分LM7805产品增加了特定功能，如低噪声、低压差（LDO）型稳压器。低压差LM7805可以在输入电压仅比输出电压高约1V时仍能稳定工作，适合便携式电源和电池供电设备。

　　通过这些分类，设计者可以根据具体的应用环境、功率需求、散热条件和封装要求，选择最适合的LM7805型号，从而在保证稳定输出的同时提高系统可靠性与效率。

　　LM7805的工作原理

　　LM7805是一种三端正电压稳压器，其主要功能是将输入电压稳定输出为固定的5V直流电压。其工作原理基于线性稳压技术，通过内部电路实现电压调节、过流保护和过热保护，从而保证输出电压稳定可靠。

　　在LM7805内部，核心部分是一个误差放大器、参考电压源、功率晶体管和反馈电路。输入端接入直流电源后，输入电压经过功率晶体管进行调节，输出端产生稳定电压。同时，误差放大器将输出电压的一部分与内部精密参考电压进行比较。当输出电压高于设定值时，误差放大器会降低功率晶体管的导通程度，从而减小输出电流和电压；当输出电压低于设定值时，则增加晶体管的导通，使输出电压恢复到5V。

　　LM7805内部还集成了多种保护电路。过流保护（Current Limiting）可以在输出短路或负载过大时限制电流，防止芯片和外部电路损坏。过热保护（Thermal Shutdown）能够在芯片温度过高时自动关闭输出，以防止因过热导致的永久性损坏。安全区工作（Safe Operating Area, SOA）设计确保芯片在允许的电压和电流范围内稳定工作。

　　在实际应用中，LM7805的输入电压需高于输出电压约2V以上（即最低输入约7V），以保证稳定输出。同时，为了改善瞬态响应和抑制高频噪声，常在输入端和输出端外接电容。输入端电容可滤除电源纹波，输出端电容可提高负载变化时的稳定性。

　　LM7805通过内部反馈控制和线性调节技术，将输入电压稳定转换为固定5V输出，同时通过多重保护电路保证芯片和电路的安全可靠，使其成为电子设计中最常用的固定电压稳压器之一。

　　LM7805的作用

　　LM7805的主要作用是提供稳定的5V直流电压，为电子设备和电路提供可靠的电源保障。在实际电路中，电源电压通常会因负载变化、电源质量不稳定或干扰信号而波动。如果直接将这些不稳定电压供给电子元件，可能导致单片机、传感器、逻辑电路等敏感器件工作异常甚至损坏。LM7805通过稳压功能，有效抑制电压波动，确保下游电路能够在安全、稳定的5V电压下正常工作。

　　具体来说，LM7805的作用可以体现在以下几个方面：

　　电压稳定

　　LM7805能够将输入电压（通常7V至25V直流电源）稳定输出为5V，即使输入电压发生波动，输出电压仍能维持恒定。这对于单片机、微处理器、逻辑电路以及传感器等电子元件尤为重要，因为这些器件对供电电压非常敏感，电压波动可能导致数据错误或系统重启。

　　电路保护

　　LM7805内部集成过流保护和过热保护功能。当负载电流过大或芯片温度过高时，芯片会自动限制电流或关闭输出，从而防止芯片自身及下游电路受损，提高系统可靠性。

　　简化电源设计

　　使用LM7805可以省去复杂的电源设计步骤，设计者无需使用多个分立元件即可实现稳压功能。只需在输入端和输出端适当加上滤波电容，即可获得稳定电源，节省空间和设计成本。

　　应用范围广

　　LM7805在电子设备中用途广泛，如单片机开发板、电源模块、传感器供电、嵌入式系统、电机控制等，都可以利用其提供可靠的5V电源。

　　LM7805的作用不仅是提供固定5V电压，更是保障电路稳定性和可靠性的重要器件，使各种电子系统能够安全、正常地运行。

　　LM7805的特点

　　LM7805是一款性能稳定、应用广泛的三端线性稳压器，其主要特点在于结构简单、使用方便、保护功能完善以及输出电压精度高。由于具备优异的稳压性能和可靠性，LM7805已成为电子设备中最常用的电源稳压芯片之一。

　　LM7805具有固定输出电压的特点。它能够在输入电压高于输出电压约2V（典型值）的条件下，将电压稳定输出为+5V。输出电压精度一般可达到±4%，为单片机、传感器、逻辑芯片等对电压要求严格的电路提供可靠的电源保障。

　　LM7805具有良好的电流输出能力和散热性能。标准TO-220封装版本可以提供高达1A的稳定输出电流，并且可以通过外接散热片提升功率承载能力，适用于中小功率电源设计。同时，它还支持多种封装形式（如TO-92、SOT-223、DPAK等），方便在不同电路布局中使用。

　　LM7805内置完善的保护功能。其内部集成了过流保护、过热保护和短路保护等安全机制。当负载电流过大、温度过高或输出端短路时，芯片会自动进入保护模式，从而防止损坏。这一特性使得LM7805在复杂环境下仍能保持高可靠性和长寿命。

　　LM7805的外围电路简单。只需在输入端和输出端各接入一个合适的电容（通常输入端0.33μF、输出端0.1μF~1μF），即可有效滤除纹波和瞬态干扰，保证输出稳定。这种简化的设计使其非常适合快速开发与原型设计。

　　LM7805的性价比高，兼容性强。几乎所有主流电子元件供应商（如ST、TI、ON Semiconductor、Fairchild等）都有LM7805或其兼容型号，设计者可轻松替换和采购。

　　LM7805具备输出电压稳定、保护完善、结构简单、封装多样及成本低廉等显著特点，是各类电子电源系统中最常见、最经典的稳压芯片之一。

　　LM7805的应用

　　LM7805是一款应用极为广泛的线性稳压器芯片，几乎在所有需要稳定5V电源的电子设备中都能见到它的身影。由于其结构简单、输出稳定、价格低廉且可靠性高，LM7805成为电子设计、电源模块及嵌入式系统中最经典的电压稳压解决方案之一。

　　LM7805广泛用于单片机和嵌入式系统电源供电。常见的单片机（如8051、PIC、AVR、STM32等）及其外围电路通常需要5V稳定电压工作。LM7805可以将输入的7V至25V直流电压稳压为5V，确保微控制器和逻辑芯片在稳定电压下运行，避免电压波动引起的程序错误或系统死机。

　　LM7805常用于传感器模块与控制电路中。许多传感器（如红外、温度、湿度、压力传感器）对电源电压要求严格，LM7805能提供稳定的5V电源，保证传感器输出信号的准确性，提高测量精度和系统可靠性。

　　LM7805在电源适配器与小型电源模块中也有广泛应用。在各种直流电源适配器、稳压模块和电池供电设备中，LM7805能将不稳定的输入电压（如12V、9V等）转化为恒定的5V，为后级电路（如LED灯、继电器、运算放大器等）供电。

　　LM7805还用于通信设备、音频放大器和仪器仪表中。在通信电路中，它为射频模块和逻辑电路提供稳定电源；在音频放大器电路中，它可以为前级信号处理部分提供低噪声电源；在测试仪器中，则能保证测量电路在精确电压下运行，提高整体性能。

　　LM7805也常被用于DIY电子项目与教学实验中。由于其引脚简单、易于使用、资料丰富，LM7805成为电子初学者和开发人员搭建稳压电源电路的首选芯片。

　　总的来说，LM7805几乎适用于所有需要5V稳压电源的场合，从工业控制、嵌入式系统到消费电子产品，它都是稳定电源设计中不可或缺的关键元件。

　　LM7805如何选型

　　在电子电路设计中，选择合适的LM7805稳压芯片对于确保系统稳定性、可靠性和效率至关重要。虽然LM7805的基本功能是将输入电压稳压为固定的+5V直流输出，但根据应用环境、功率需求、散热条件和封装形式的不同，LM7805也有多种型号与规格可供选择。以下将从主要参数、封装形式、环境特性以及典型型号等方面详细说明LM7805的选型方法。

　　一、根据输出电流与功率需求选择型号

　　标准LM7805芯片的输出电流能力通常为1A左右，能够满足多数中小功率电子设备的需求。然而，不同制造商生产的型号在输出电流上略有差异。

　　LM7805CT（TO-220封装）：这是最常用的型号，输出电流可达1A至1.5A，适用于一般电子设备、单片机电路、电源模块等。

　　LM7805CV（STMicroelectronics出品）：同样为TO-220封装，最大输出电流为1A，具有优异的热稳定性与低噪声性能，适合工业与消费电子应用。

　　MC7805ACTG（ON Semiconductor）：具备1A输出能力，输入电压范围宽（7V~25V），内部包含完善的热关断与过流保护功能，适用于可靠性要求较高的系统。

　　KA7805（Fairchild/ON）：典型输出电流1A，具有良好的线性稳定度与低温漂特性。

　　LM78L05（TO-92封装）：微型版本，输出电流仅为100mA，适合低功耗或小型便携设备使用。

　　LM340T-5.0（TI）：与LM7805功能兼容，但提供更高的输出电压精度与更宽的温度工作范围。

　　对于负载较大的应用，如带有多个传感器、驱动模块或高功率LED的系统，应优先选择带散热片的LM7805CT或LM7805CV型号，并在设计中增加散热措施。若系统电流较小且对空间要求高，则可选择LM78L05等小功率封装型号。

　　二、根据封装形式选择型号

　　LM7805有多种封装形式，以满足不同PCB布局与装配方式：

　　TO-220封装（如LM7805CT、LM7805CV）：最常见的封装类型，支持较高电流输出，具备良好散热性能，可安装散热片。

　　TO-92封装（如LM78L05ACZ）：体积小巧，适用于小电流、低功耗电路，如传感器模块和小型嵌入式系统。

　　SOT-223、DPAK（如LM7805MPX、MC7805BDTG）：表面贴装封装，适合SMT工艺生产，适用于高密度电路板设计。

　　KTT封装（如LM340K-5.0）：金属封装类型，散热性能极佳，适用于高功率、工业级应用。

　　三、根据工作环境与温度等级选择

　　LM7805根据不同工作环境可分为商业级、工业级与军用级型号。

　　商业级（0℃～+70℃）：如LM7805CT、LM7805CV，适合一般消费类电子产品。

　　工业级（-40℃～+85℃）：如MC7805ACTG、LM340T-5.0，能在较宽的温度范围内稳定工作。

　　军用级（-55℃～+125℃）：如LM340K-5.0，具有更高可靠性和耐温性能，用于特殊工业与国防领域。

　　若设备在户外或高温环境中使用，建议选择工业级或金属封装型号，同时配合合适的散热设计。

　　四、根据特殊功能与性能需求选择

　　在某些场景中，系统对稳压精度、噪声性能或压差特性有更高要求，可以考虑以下改进型产品：

　　低压差（LDO）版本：如LM2940-5.0，可在输入电压仅高于输出约0.5V时仍能稳定输出5V，非常适合电池供电设备。

　　低噪声版本：如AMS1117-5.0，适合音频电路或高精度模拟电路。

　　高精度版本：如LM340T-5.0，输出精度更高，适用于要求严格的工业仪表系统。

　　五、典型型号对比推荐

　　六、总结

　　选型LM7805时应综合考虑输出电流、封装形式、工作环境、稳压精度、散热能力与制造商可靠性等因素。若追求通用性与性价比，可优先选择LM7805CT或LM7805CV；若系统体积受限且电流较小，可选用LM78L05ACZ；若应用环境恶劣或需高精度输出，则建议使用LM340T-5.0或LM2940CT-5.0等增强型型号。

　　通过合理选型，LM7805能够在不同电子系统中提供安全、稳定、持久的5V电压输出，是各类电子设备中最可靠的线性稳压解决方案之一。
