LM324N的分类

　　LM324N作为四通道运算放大器，其分类主要可以从封装类型、供电方式、工作温度范围以及特定型号优化方向几个角度进行说明。

　　按封装类型分类

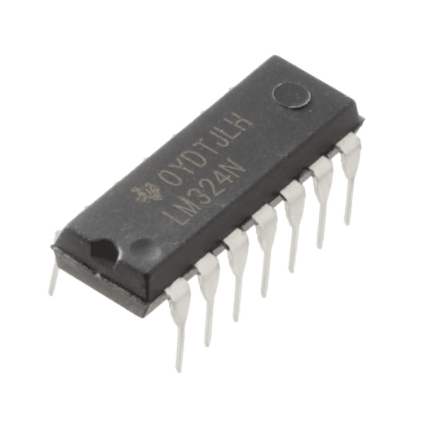

　　LM324N常见封装形式包括DIP-14（双列直插封装）和SOIC-14（小型封装集成电路），适用于不同的PCB设计需求。DIP-14封装便于手工焊接和实验板使用，而SOIC-14封装则适合表面贴装技术（SMT），适用于体积有限的电子产品。少数版本还提供TSSOP封装，进一步节省电路板空间，适用于紧凑型设计。

　　按供电方式分类

　　LM324N能够支持单电源和双电源供电模式。在单电源模式下，工作电压范围通常为3V至32V，适合电池供电和低电压系统。在双电源模式下，工作电压为±1.5V至±16V，适合精密信号处理和交流信号放大应用。根据应用需求，工程师可以选择最合适的供电方式，以保证电路性能和稳定性。

　　按温度范围分类

　　为了适应不同工作环境，LM324N有多种温度等级。常规工业级型号工作温度范围为-40°C至+85°C，适合一般工业和消费电子产品；而军用或高可靠性版本温度范围可达到-55°C至+125°C，适合恶劣环境下的控制系统或户外设备。

　　按性能优化分类

　　虽然基础LM324N为标准四运放，但在不同厂家和型号中，还存在一些性能优化的变种。例如，有些型号经过低噪声优化，适合音频信号处理；有些型号优化了输入偏置电流和失调电压，适合高精度传感器信号放大应用。

　　LM324N的分类体现了其多样化应用需求：通过选择不同封装、供电方式、温度等级和性能优化型号，工程师可以在工业控制、家电、信号处理、仪器仪表等不同领域实现最佳应用效果。这种灵活性也是LM324N在电子设计中广受欢迎的重要原因之一。

　　LM324N的工作原理

　　LM324N是一款四通道运算放大器，其核心工作原理基于运算放大器的基本结构和特性，即通过差分输入放大输入信号的电压差，并输出经过增益放大的信号。每个运放内部由输入级、增益级和输出级组成，从而实现高增益、低失真和宽频带的信号处理能力。

　　在输入端，LM324N具有两个输入端：同相输入（+）和反相输入（-）。当同相输入端电压高于反相输入端电压时，输出电压会向正电源方向变化；反之，当反相输入端电压高于同相输入端电压时，输出电压会向负电源或地电位方向变化。通过外部接入反馈电阻，可以控制运放的增益，实现放大、积分、微分、比较等多种功能。

　　LM324N采用内部三极管差分放大结构作为输入级，这保证了运放具有高输入阻抗和低输入偏置电流，有利于处理弱信号或高阻抗传感器信号。第二级为电压增益级，通过有源负载提供高增益，同时通过电流镜电路实现稳定的放大倍数。输出级则采用推挽式设计，可以在接近地电位的情况下正常输出电压，同时具备一定的负载驱动能力，能够直接驱动低阻抗负载。

　　值得注意的是，LM324N支持单电源供电，因此输出电压可以接近零伏，这使其在低电压电路和单电源系统中具有优势。此外，芯片内部还包含偏置和补偿电路，以保证在各种温度和电源条件下运放的稳定性。通过正确配置外部电阻和电容，LM324N可以实现多种电路功能，包括信号放大、滤波、比较器、积分器、振荡器等。

　　总体而言，LM324N通过其差分输入放大、高增益级和推挽输出级的组合，实现了对微弱模拟信号的精确处理，工作原理简单而可靠，适用于工业控制、仪器仪表、家电电子等广泛应用场景。

　　LM324N的作用

　　LM324N作为一款四通道运算放大器，在电子电路中具有多种重要作用，其功能不仅局限于简单的信号放大，还可实现滤波、比较、积分、差分测量等多种模拟信号处理任务。其核心作用是对输入信号进行放大或处理，使电路能够实现特定的控制、检测或反馈功能。

　　LM324N常用作信号放大器。由于其高增益和低噪声特性，可以将微弱的传感器信号（如温度传感器、电流传感器或压力传感器输出的微伏信号）放大到可被后续电路处理的电压范围，从而实现精确测量和控制。

　　LM324N可用作比较器。通过差分输入端比较两个电压值，并根据输入电压的高低产生高低电平输出，它能够实现过压保护、零点检测、阈值触发等功能。例如，在电源管理电路中，LM324N可检测电池电压是否低于设定值，并控制指示灯或报警信号。

　　LM324N在滤波电路和积分/微分电路中也广泛应用。通过与电阻、电容组合，运放可以实现低通、高通、带通滤波器，或者构建积分器、微分器，完成信号的处理与调节。这在音频处理、电机控制及模拟信号采集系统中尤为重要。

　　LM324N还可作为**电压跟随器（缓冲器）**使用。在这种应用中，它提供高输入阻抗和低输出阻抗，使电路能够隔离前级信号源与后级负载，避免信号衰减和干扰，提高系统稳定性。

　　LM324N的作用涵盖信号放大、比较、滤波、积分、缓冲等多种功能，是电子电路中功能多样、用途广泛的基础组件。无论在工业控制、仪器仪表、家电设备还是教育实验中，LM324N都能够实现精确、稳定且可靠的模拟信号处理，为电路设计提供重要支持。

　　LM324N的特点

　　LM324N作为一款经典的四通道运算放大器，具有多项显著特点，使其在电子设计中被广泛应用。首先，低功耗设计是其一大优势。LM324N在工作状态下静态电流非常小，通常每通道仅消耗约0.7mA，因此适合电池供电和便携式设备应用，在节能设计中表现优异。

　　LM324N支持单电源和双电源工作。其工作电压范围宽广，单电源可在3V至32V之间工作，而双电源模式下可在±1.5V至±16V范围内使用。这种灵活性使得LM324N能够适应各种电源条件，简化电路设计，尤其适合低压或单电源系统。

　　LM324N具有低输入偏置电流和低输入失调电压，保证了在微弱信号处理中的精度和稳定性。输入阻抗高，输出阻抗低，使其能够有效放大传感器信号，同时驱动后级负载而不造成信号衰减。

　　LM324N采用推挽输出结构，输出电压能够接近地电位，这一点在单电源系统中尤为重要。它允许在接近零电压时仍能稳定工作，从而拓宽了其应用场景，例如低电压模拟信号处理或数字接口驱动。

　　LM324N具备宽工作温度范围和可靠性。工业级LM324N可在-40°C至+85°C范围内稳定工作，而部分型号更适合高温或特殊环境应用。这使其在工业控制、仪器仪表和户外设备中表现可靠。

　　LM324N封装多样，如DIP-14和SOIC-14等，便于手工焊接和表面贴装，灵活适应不同电路板设计需求。

　　LM324N的低功耗、高增益、宽电压范围、低输入偏置、推挽输出及可靠性等特点，使其成为信号放大、滤波、比较和缓冲等多种模拟电路的理想选择，在工业、消费电子、教育实验等领域都具有广泛应用价值。

　　LM324N的应用

　　LM324N作为一款多功能运算放大器，因其低功耗、高增益、宽工作电压范围和多通道特性，在电子电路中应用极为广泛，涵盖工业控制、消费电子、信号处理、仪器仪表等多个领域。

　　LM324N常用于信号放大和处理电路。在传感器系统中，如温度传感器、压力传感器或光电传感器，输出信号通常很微弱，需要通过运算放大器进行放大，才能被后续的模数转换器（ADC）或控制系统准确采集。LM324N四通道设计允许同时处理多个传感器信号，提高系统集成度。

　　LM324N在比较器应用中也非常常见。通过差分输入对比两个电压值，当输入信号超过或低于设定阈值时，产生高低电平输出。此特性广泛用于电池电压监测、过压保护、温度报警和零点检测等控制电路中，能够实现自动报警或控制开关动作。

　　LM324N常用于滤波、积分和微分电路。通过外接电阻、电容组合，它可构建低通、高通或带通滤波器，也可设计积分器和微分器，用于信号整形、噪声抑制或模拟信号处理。这在音频处理、电机控制和数据采集系统中非常重要。

　　LM324N还可作为**电压跟随器（缓冲器）**使用。其高输入阻抗和低输出阻抗特性，可以隔离前级信号源和后级负载，避免信号衰减和干扰，提高系统稳定性。

　　在教育和实验领域，LM324N也是常用的基础器件。由于其价格低廉、性能稳定，适合学生和工程师进行电路实验和模拟信号学习，帮助理解运算放大器的基本原理和应用方法。

　　综上所述，LM324N凭借其四通道设计、低功耗、高增益和多功能性，在信号放大、比较、滤波、积分、缓冲等电路中发挥关键作用，是工业控制、消费电子、仪器仪表和教育实验等领域的重要电子元件。

　　LM324N如何选型

　　在电子设计中，LM324N的选型需要根据具体应用环境、电路需求和性能指标综合考虑。虽然LM324N是一款经典的四通道运算放大器，但市场上存在不同厂家的型号及性能优化版本，因此正确选型对保证电路稳定性、精度和可靠性至关重要。

　　一、根据封装类型选择

　　LM324N常见封装形式包括DIP-14（双列直插封装）、SOIC-14（小型封装）、TSSOP-14等。

　　DIP-14封装适合手工焊接、实验板或开发板使用，便于快速调试和替换。

　　SOIC-14封装适用于表面贴装（SMT），在工业产品和体积受限的电子设备中更为常用。

　　TSSOP-14封装则进一步节省空间，适合小型化产品。

　　在选型时，应根据PCB布局、生产工艺和空间限制来确定封装形式。

　　二、根据电源供电要求选择

　　LM324N支持单电源和双电源供电。

　　单电源供电（3V~32V）适合低压电池供电或单电源系统，例如便携式仪器、家用电器。

　　双电源供电（±1.5V~±16V）适合精密信号处理和交流信号放大应用，如模拟信号采集或工业控制系统。

　　设计时需要根据电源可用电压和电路拓扑来选择供电模式，以确保运放能够在电压范围内正常工作。

　　三、根据工作温度范围选择

　　LM324N有不同的温度等级，主要分为商用级和工业级：

　　商用级（LM324N）：工作温度范围0°C~70°C，适合一般室内或实验室环境。

　　工业级（LM324I 或 LM324N工业版本）：工作温度范围-40°C~85°C，适合工业环境或户外应用。

　　高温或特殊版本：部分厂家提供军工或高可靠性型号，工作温度可达-55°C~125°C，适合极端环境。

　　选择时应根据工作环境温度和可靠性要求来确定温度等级，以保证长期稳定运行。

　　四、根据性能参数选择

　　LM324N的关键性能指标包括输入偏置电流、输入失调电压、增益带宽积、输出电流和噪声特性。

　　低输入偏置电流和低失调电压型号（如TI的LM324N 或 ST的LM324N）适合高精度信号处理，如传感器测量和精密控制。

　　高驱动能力型号适合直接驱动较低阻抗负载或LED、电机控制等应用。

　　低噪声优化型号可用于音频信号处理和弱信号放大场景。

　　五、参考常见LM324N详细型号

　　不同厂商提供的LM324N型号主要有以下几种：

　　TI（Texas Instruments）LM324N：标准工业级四通道运放，适合大多数模拟电路应用。

　　STMicroelectronics LM324N：工业级运放，性能稳定，适合工业控制和仪器仪表。

　　ON Semiconductor LM324N：兼容标准LM324，适合通用电子设计。

　　Fairchild/ON LM324N：支持低功耗和宽电压工作，适合便携设备。

　　National Semiconductor LM324N：原版型号，低失调电压，适合高精度放大应用。

　　在选型过程中，还应注意芯片兼容性、供货渠道及批次差异，确保与原设计参数一致。

　　六、综合选型建议

　　确定应用场景：工业控制、家电、仪器仪表或实验板。

　　确定供电模式和工作电压范围：单电源还是双电源。

　　确定温度等级：商用级、工业级或高温型号。

　　根据性能需求选择低噪声、低偏置电流或高驱动能力版本。

　　确定封装类型：DIP-14、SOIC-14或TSSOP-14。

　　最后参考厂家型号，如TI LM324N、ST LM324N、ON LM324N等，结合价格和供货情况做最终决策。

　　通过以上步骤，设计者可以选择最合适的LM324N型号，确保电路在稳定性、精度和可靠性方面达到最佳效果。
