三端稳压器LM350深度解析

一、LM350的概述与核心特性

LM350是一款经典的三端可调线性稳压器，凭借其高输出电流、宽电压调节范围和多重保护功能，在工业控制、电源设计、电池充电等领域占据重要地位。其核心特性包括：

1. 输出能力：支持最高3A的连续输出电流，满足中功率负载需求。

2. 电压调节范围：输出电压可调范围为1.2V至33V（部分型号最高37V），覆盖绝大多数低压应用场景。

3. 保护机制：集成过流保护、热关断、安全区域补偿等功能，确保器件在异常工况下免受损坏。

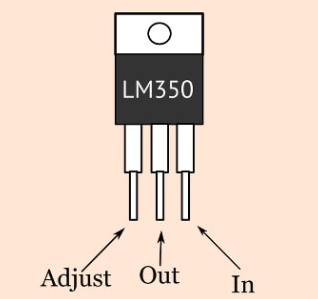

4. 封装形式：提供TO-220、TO-3、TO-263等多种封装，适应不同散热需求和PCB布局。

5. 低噪声与高精度：典型纹波抑制比达86dB，输出电压容差±1%（LM350A型号），适合对电源质量敏感的应用。

二、LM350的工作原理与电路设计

1. 内部结构与功能模块

LM350内部包含基准电压源、误差放大器、调整管、过流保护电路和热关断电路五大模块：

• 基准电压源：提供1.25V的稳定参考电压，作为输出电压调节的基准。

• 误差放大器：比较调整端（ADJ）电压与基准电压，通过负反馈控制调整管导通程度，实现输出电压稳定。

• 调整管：采用大功率晶体管，承担输入输出电压差及负载电流，其压降直接影响器件效率。

• 过流保护：通过电流限制电路监测输出电流，当超过阈值时限制调整管导通，防止器件烧毁。

• 热关断：实时监测结温，当温度超过安全阈值（通常125℃）时自动关闭输出，避免热失控。

2. 典型应用电路设计

LM350的典型应用电路包括可调稳压电源、恒流源和电池充电器三种模式，以下分别展开分析：

（1）可调稳压电源电路

电路结构：

• 输入端：连接未经稳压的直流电源（如变压器整流后的电压），建议输入电压比输出电压高2-3V以保障调节余量。

• 输出端：通过分压电阻网络（R1、R2）设定输出电压，并联电容（C2）滤除高频噪声。

• 调整端：连接分压电阻中点，通过改变R2阻值实现电压调节。

输出电压公式：

其中，Iadj为调整端电流（典型值50μA），在大多数应用中可忽略其对输出电压的影响。

设计要点：

• 电阻选择：R1通常取240Ω，此时R2为可变电阻（如10kΩ电位器），可实现1.25V至约33V的连续调节。

• 电容配置：输入端并联0.1μF陶瓷电容（C1）和10μF电解电容（C3），抑制高频噪声和低频纹波；输出端并联10μF电解电容（C2），改善动态响应。

• 散热设计：根据最大输出电流和输入输出压差计算功耗，选择合适散热器确保结温低于125℃。

（2）恒流源电路

电路结构：

• 在调整端与输出端之间串联固定电阻（R_S），通过调整R_S阻值设定输出电流。

• 输出端连接负载（如LED阵列、电池），电流由R_S和基准电压决定。

输出电流公式：

例如，当R_S=1.25Ω时，输出电流恒定为1A。

设计要点：

• 电阻精度：R_S需采用高精度、低温度系数的电阻（如1%精度金属膜电阻），确保电流稳定性。

• 电压范围：输入电压需满足，其中Vdrop为LM350最小压差（通常1.5V）。

• 负载匹配：负载电阻需满足，避免输出电压过低导致调节失效。

（3）电池充电器电路

电路结构：

• 结合可调稳压和恒流模式，通过切换电路实现恒流充电（CC）和恒压充电（CV）两阶段控制。

• 初始阶段采用恒流模式，快速充电至电池电压接近设定值；随后切换至恒压模式，防止过充。

设计要点：

• 切换逻辑：通过比较器监测电池电压，当电压达到阈值时断开恒流电阻，启用分压电阻网络设定恒压值。

• 充电终止：集成电流检测电路，当充电电流降至设定值（如0.1C）时终止充电，避免电池损伤。

• 保护功能：增加反向保护二极管（如1N4007）防止电池反接，并联TVS二极管抑制输入端浪涌电压。

三、LM350的选型与关键参数对比

1. 型号分类与差异

LM350系列包含多个子型号，主要差异体现在封装、温度范围和精度等级：

2. 关键参数解析

• 输入输出电压差（Dropout Voltage）：LM350在3A输出时的典型压降为1.5V，输入电压需高于输出电压至少1.5V以维持稳定调节。

• 负载调整率（Load Regulation）：LM350A型号的负载调整率为0.3%/A，表示输出电流每变化1A，输出电压波动不超过0.3%。

• 线性调整率（Line Regulation）：典型值为0.01%/V，表示输入电压每变化1V，输出电压波动不超过0.01%。

• 纹波抑制比（PSRR）：86dB@120Hz，表明LM350对输入端120Hz纹波的衰减能力极强，适合对电源噪声敏感的应用。

四、LM350的典型应用案例

1. 可调实验室电源设计

需求分析：

• 输出电压范围：1.25V~30V可调

• 输出电流：0~3A连续可调

• 保护功能：过流、短路、过热保护

电路实现：

• 输入端：采用24V/5A开关电源模块，并联1000μF电解电容和0.1μF陶瓷电容滤波。

• 输出端：使用LM350T芯片，R1=240Ω，R2=10kΩ电位器，实现电压调节；串联0.5Ω/5W水泥电阻检测电流，通过比较器触发过流保护。

• 显示模块：集成数码管显示输出电压和电流，通过ADC采样分压电阻和电流检测电阻值。

• 散热设计：采用TO-220封装搭配铝制散热器，表面涂导热硅脂，确保结温低于100℃。

2. LED恒流驱动电路

需求分析：

• 驱动10串3并的LED阵列（总功率90W）

• 输出电流：1.2A恒定

• 输入电压：36V直流

电路实现：

• 恒流电阻：R_S=1.25Ω/2W金属膜电阻，串联于调整端与输出端之间。

• 输入电容：并联100μF电解电容和0.1μF陶瓷电容，抑制电源纹波。

• 输出电容：并联10μF电解电容，改善LED电流纹波。

• 保护电路：串联快速恢复二极管（如1N5819）防止反向电压，并联TVS二极管（如P6KE36CA）抑制浪涌电压。

3. 锂电池充电电路设计

需求分析：

• 充电对象：12V/10Ah铅酸电池

• 充电模式：恒流（1A）→恒压（13.8V）两阶段

• 保护功能：过充、过放、短路保护

电路实现：

• 恒流阶段：R_S=1.25Ω，设定充电电流1A；通过比较器监测电池电压，当电压升至13.5V时切换至恒压模式。

• 恒压阶段：R1=240Ω，R2=2.6kΩ，设定输出电压13.8V；通过电流检测电阻（0.1Ω）监测充电电流，当电流降至0.1A时终止充电。

• 保护电路：集成MOSFET开关管（如IRF540N）控制充电通路，通过比较器监测电池电压和电流，实现过充、过放、短路保护。

五、LM350的常见问题与解决方案

1. 输出电压波动

可能原因：

• 输入电容容量不足或失效，导致电源纹波过大。

• 输出端负载突变，超出LM350的瞬态响应能力。

• 调整端电阻接触不良或温漂严重，影响分压比稳定性。

解决方案：

• 增大输入电容容量（如并联1000μF电解电容），并选用低ESR电容。

• 在输出端并联高频陶瓷电容（如0.1μF），改善高频纹波抑制。

• 选用高精度、低温度系数的金属膜电阻作为分压网络，并确保焊接可靠。

2. 器件过热损坏

可能原因：

• 输入输出压差过大，导致功耗过高（如输入24V、输出5V、电流3A时，功耗达57W）。

• 散热器选型不当或安装不良，散热效率不足。

• 环境温度过高或通风不畅，影响器件散热。

解决方案：

• 优化输入电压选择，尽量缩小输入输出压差（如改用12V输入驱动5V输出）。

• 选用导热系数高的散热器（如铝制鳍片散热器），并涂抹导热硅脂确保接触良好。

• 改善设备通风条件，增加散热风扇或开孔设计。

3. 输出电流不足

可能原因：

• 输入电压过低，无法满足LM350的最小压差要求。

• 输出端短路或负载过重，触发过流保护。

• 器件老化或损坏，导致输出能力下降。

解决方案：

• 检查输入电压是否满足Vin≥Vout+1.5V。

• 断开负载，测量空载输出电压；若正常，则检查负载是否短路或过重。

• 更换新器件测试，确认是否为器件故障。

六、LM350的替代方案与选型建议

1. 替代型号对比

2. 选型建议

• 低功率应用（<1.5A）：优先选择LM317或LT1086，成本更低且体积更小。

• 高功率应用（>3A）：选用LM338或并联多个LM350实现电流扩展。

• 低压差应用（输入输出压差<1.5V）：选择LD1085等低压差稳压器，提高效率。

• 高精度需求：选用LM350A或LT1086，输出电压容差±1%，线性调整率0.01%/V。
