74HC14的分类

　　74HC14作为高性能CMOS逻辑芯片，其核心功能是施密特触发反相器，但在实际应用中，根据封装形式、电源电压范围以及性能参数的不同，可以进行多方面分类。下面从几个主要角度详细说明74HC14的分类。

　　1. 按封装形式分类

　　74HC14在市场上常见的封装类型主要有DIP（双列直插封装）、SOIC（小型封装，表面贴装）和TSSOP（薄型小外形封装）。DIP封装方便手工焊接和面包板实验，适用于原型设计和教学实验；SOIC和TSSOP封装体积更小，适合自动化生产和空间有限的电子产品中使用。例如，标准的74HC14D表示DIP封装，而74HC14N或74HC14M通常表示不同的表面贴装封装。

　　2. 按工作电压分类

　　74HC14属于HC系列芯片，其典型工作电压为2V至6V，能够兼容TTL电平输入。但在实际应用中，也有一些兼容低压或扩展高压的变种芯片，例如74HCT14（HCT代表High-speed CMOS TTL-compatible），其工作电压通常为4.5V至5.5V，更适合与传统TTL逻辑电路接口。不同电压范围的分类，有助于设计者根据电路供电情况选择合适型号，以保证逻辑兼容性和稳定性。

　　3. 按温度范围分类

　　工业和商业级应用对温度适应性要求不同。商业级74HC14通常适用于0℃至70℃，适合一般电子设备。工业级74HC14可工作在-40℃至125℃，适合汽车、工控或户外设备等苛刻环境。选择时需根据具体使用环境考虑温度等级，以确保芯片可靠工作。

　　4. 按功能特性分类

　　虽然74HC14的基本功能是六个施密特触发反相器，但不同厂家的芯片可能在输入阈值电压、迟滞宽度和开关速度上有所不同。部分高性能版本针对高速信号或抗干扰能力进行了优化，适合高速数字电路或噪声环境较复杂的应用。

　　74HC14的分类主要从封装形式、工作电压、温度等级和功能特性四个方面考虑。正确选择适合的型号，可以满足不同电路设计需求，保证电路的稳定性和可靠性。

　　74HC14的工作原理

　　74HC14是一款包含六个独立施密特触发反相器的高性能CMOS逻辑芯片，其核心功能是将输入信号经过整形后输出干净的逻辑电平。其工作原理主要依赖施密特触发特性，即在输入端设置了两个不同的阈值电压：上阈值（V_T+)和下阈值（V_T−）。这种双阈值设计使得输入信号在高低电平转换时不会因噪声或缓慢变化而导致输出抖动，从而提高了电路的抗干扰能力。

　　在具体工作过程中，当输入电压低于下阈值（V_T−）时，输出保持高电平状态；当输入电压高于上阈值（V_T+）时，输出切换为低电平。若输入电压在上下阈值之间波动，输出状态保持不变，这种行为形成了迟滞效应（Hysteresis）。这种特性可以有效消除输入信号的毛刺和抖动，使输出波形快速、稳定。

　　74HC14内部采用CMOS反相器结构，由P型和N型MOS管组成。当输入电压变化时，MOS管的导通状态会改变，从而控制输出端电压的高低。由于CMOS结构具有高输入阻抗和低功耗的特点，即使在高速开关和高频信号下，芯片也能稳定工作，并且功耗较低。

　　74HC14可以处理缓慢变化的模拟信号，将其转换为标准的TTL或CMOS逻辑电平。这使其在信号整形电路、开关去抖动电路、振荡器和脉冲产生电路中广泛应用。例如，在机械按键输入或传感器输出中，由于信号容易出现抖动，直接输入逻辑电路可能导致误触发，而74HC14可以将这些不稳定信号整形为干净的逻辑高低电平，保证后续电路可靠运行。

　　74HC14通过施密特触发器的双阈值特性和CMOS反相器结构，实现了输入信号的整形与去抖动功能，工作原理简单但在实际应用中非常关键，为各种数字电路提供了稳定可靠的逻辑信号输出。

　　74HC14的作用

　　74HC14是一款高性能CMOS逻辑芯片，其内部包含六个施密特触发反相器。它的主要作用是对输入信号进行整形和反相输出，从而保证数字电路能够接收到干净、稳定的逻辑信号。其功能在实际电子设计中非常广泛，主要表现在以下几个方面。

　　1. 信号整形

　　在数字电路中，输入信号往往存在上升沿和下降沿缓慢、信号幅度不稳定或存在噪声的情况。如果直接输入逻辑电路，可能导致逻辑错误或误触发。74HC14通过施密特触发器的双阈值设计，将输入信号的缓慢变化或毛刺整形为清晰的高低电平输出，使信号更加符合数字逻辑标准。

　　2. 去抖动作用

　　在机械开关、按键或传感器等设备的输出信号中，常常会出现抖动现象，即在开关过程中信号快速跳变多次。74HC14能够有效消除这些抖动信号，输出稳定的逻辑状态，从而保证后续电路的可靠运行。这在键盘电路、按钮控制系统及开关检测电路中尤为重要。

　　3. 逻辑反相功能

　　74HC14本身是反相器，因此输入高电平信号时输出低电平，输入低电平信号时输出高电平。这种反相功能可以在逻辑设计中直接使用，减少外部电路复杂度，同时配合整形功能，提升信号质量。

　　4. 脉冲和振荡电路

　　74HC14常用于构建简单的振荡器和脉冲生成电路。通过在输入端连接电阻和电容，可以产生一定频率的方波信号，用于时钟、定时和控制电路。这种应用利用了芯片的施密特触发特性，使输出波形稳定可靠，即使输入端条件不理想，也能产生标准的方波信号。

　　5. 增强抗干扰能力

　　由于施密特触发器具有迟滞特性，74HC14在处理带噪声的信号时，能够避免噪声干扰导致输出异常。这使其在工业控制、传感器接口以及信号采集系统中具有很高的应用价值。

　　74HC14的作用不仅是简单的反相器，更重要的是其信号整形、去抖动、逻辑反相和抗干扰功能，使其在数字电路设计中成为不可或缺的基础元件。

　　74HC14的特点

　　74HC14是一款高性能CMOS逻辑芯片，其内部包含六个独立的施密特触发反相器。该芯片在电子设计中广泛应用，其特点主要体现在以下几个方面：

　　1. 施密特触发特性

　　74HC14最显著的特点是每个反相器都具有施密特触发特性，即输入端具有上下两个不同的阈值电压（V_T+和V_T−）。这种设计形成了迟滞效应，使芯片在处理缓慢变化或带有噪声的输入信号时，不会产生错误的逻辑切换。这一特性有效增强了芯片的抗干扰能力和输入信号整形功能，使其在去抖动电路、振荡器和传感器接口中非常实用。

　　2. 高速性能

　　74HC14属于74HC系列（High-speed CMOS），具有较高的开关速度。典型情况下，其传播延迟时间仅为几纳秒，能够满足大多数数字电路对高速信号处理的要求。这使其在高速逻辑电路、计数器、定时器和高速脉冲处理电路中表现出色。

　　3. 低功耗

　　由于采用CMOS工艺，74HC14在静态工作状态下几乎不消耗电流，仅在切换状态下有较小的瞬时电流。这一低功耗特性使芯片非常适合便携式设备、低功耗控制系统以及电池供电的电子产品使用。

　　4. 宽工作电压范围

　　74HC14的工作电压范围通常为2V至6V，能够兼容TTL逻辑电平输入，适应不同电源条件的设计需求。部分变种如74HCT14更适合与TTL逻辑电路直接接口，提供更好的逻辑兼容性。

　　5. 多功能性和通用性

　　74HC14内部包含六个独立的施密特触发反相器，每个都可以单独使用，也可以组合实现更复杂的逻辑功能。它不仅可以用于信号整形和去抖动，还能构建振荡器、脉冲发生器和波形整形电路。这种多功能性增强了芯片在各种数字电路设计中的通用性。

　　6. 高抗干扰能力

　　施密特触发迟滞特性配合CMOS高输入阻抗，使74HC14能够在噪声环境下稳定工作，减少外部干扰对电路逻辑的影响。这在工业控制、传感器接口和信号采集系统中尤其重要。

　　74HC14具有施密特触发特性、高速性能、低功耗、宽电压范围、多功能性和高抗干扰能力等特点，使其在数字逻辑电路中成为非常可靠且实用的基础元件。

　　74HC14的应用

　　74HC14是一款包含六个施密特触发反相器的高性能CMOS逻辑芯片，其独特的施密特触发特性和高速、低功耗特点，使其在电子设计中具有广泛的应用价值。

　　1. 按键去抖动电路

　　机械开关和按键在按下或释放时通常会产生抖动，即信号在短时间内快速跳变多次，直接输入数字电路可能导致误触发。74HC14通过施密特触发特性可以将这种不稳定信号整形为干净的高低电平，从而实现按键去抖动。这一应用在电子仪器、家用电器和控制面板中非常常见。

　　2. 信号整形与转换

　　在模拟信号或缓慢变化的数字信号输入到逻辑电路时，可能出现上升沿和下降沿缓慢或含噪声的情况。74HC14能够将这些信号转换为标准的数字逻辑信号输出，保证后续电路能够正确识别高低电平。这使其在传感器接口、模拟信号数字化以及微控制器输入端口信号处理方面具有重要作用。

　　3. 振荡器与脉冲生成电路

　　74HC14可以与电阻、电容组合，构建简单的方波振荡器和脉冲发生器。利用其施密特触发特性，可以产生频率稳定、波形标准的方波信号，用于时钟、定时和控制电路。该特性在计数器驱动、闪烁灯控制以及信号调制等场景中得到广泛应用。

　　4. 信号放大与逻辑反相

　　作为反相器，74HC14可以将输入高电平信号输出为低电平，输入低电平信号输出为高电平。在逻辑设计中，它不仅完成信号反相的功能，还可以增强信号驱动能力，保证逻辑电路的可靠连接和稳定操作。

　　5. 工业控制与抗干扰场合

　　由于施密特触发特性带来的迟滞效应，74HC14对输入信号的噪声有很强的抑制能力，因此在工业控制系统、传感器接口及信号采集系统中非常实用，能够在复杂的电磁干扰环境下保持输出信号稳定可靠。

　　74HC14在去抖动、信号整形、振荡器构建、逻辑反相以及工业控制等方面都有广泛应用，其稳定性、可靠性和多功能性使其成为数字电路设计中不可或缺的重要芯片。

　　74HC14如何选型

　　在电子设计中，74HC14是一款常用的高性能CMOS施密特触发反相器芯片，选择合适的型号对于保证电路稳定性和可靠性至关重要。选型时需综合考虑芯片封装、工作电压、工作温度、速度性能以及逻辑兼容性等因素。下面从多个角度详细说明74HC14的选型方法，并列出常见型号供参考。

　　1. 按封装形式选型

　　74HC14在市场上常见的封装形式主要有DIP（双列直插封装）、SOIC（小型封装，表面贴装）和TSSOP（薄型小外形封装）。

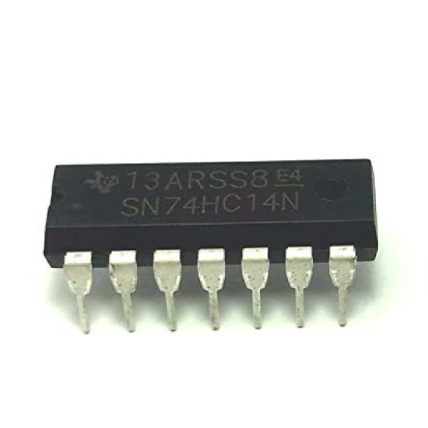

　　DIP封装（如74HC14N）：便于面包板实验和手工焊接，适合原型设计和教学实验。

　　SOIC封装（如74HC14D、SN74HC14DR）：体积小，适合表面贴装生产，提高PCB布线密度。

　　TSSOP封装（如SN74HC14PW）：薄型小外形封装，适合对空间要求严格的产品，如便携式设备或紧凑型控制板。

　　选择封装时，需要根据实际PCB设计空间和组装方式来确定最合适的型号。

　　2. 按工作电压和逻辑兼容性选型

　　74HC14属于HC系列（High-speed CMOS），典型工作电压为2V至6V。对于与TTL逻辑电路兼容的应用，可以选择HCT系列（High-speed CMOS TTL-compatible）。例如：

　　74HC14（标准高性能CMOS）：适合纯CMOS电路，供电范围2V~6V。

　　74HCT14（如SN74HCT14N、SN74HCT14DR）：适合与TTL逻辑接口，工作电压通常为4.5V~5.5V，能够直接与TTL输出兼容，避免逻辑电平匹配问题。

　　在设计中，如果电路中存在TTL器件或需要与TTL电平兼容，应优先选择HCT系列型号。

　　3. 按工作温度等级选型

　　不同应用对温度环境要求不同。商业级芯片一般适用于0℃~70℃，工业级芯片可在-40℃~125℃工作。例如：

　　SN74HC14N：商业级，适合一般电子设备。

　　SN74HC14D：工业级表面贴装版本，可耐-40℃~85℃或更高温度环境。

　　对于工业控制、汽车电子及户外设备，应选择工业级型号，以保证在极端温度下芯片仍能可靠工作。

　　4. 按速度性能选型

　　74HC14的开关速度较快，但不同厂家或不同系列在传播延迟时间（t_pd）上略有差异。典型74HC14的传播延迟时间约为8ns~15ns，而74HCT14由于TTL兼容特性略慢，一般在14ns~20ns范围。对于高速逻辑设计或脉冲处理电路，应选择传播延迟时间较短的HC系列型号，以保证信号同步性。

　　5. 常见详细型号及选型建议

　　74HC14N：DIP封装，标准高性能CMOS，工作电压2~6V，商业级。适合面包板实验或一般数字电路应用。

　　SN74HC14DR：SOIC封装，表面贴装，工作电压2~6V，商业级。适合自动化贴片生产。

　　SN74HCT14N：DIP封装，TTL兼容，工作电压4.5~5.5V，商业级。适合混合TTL/CMOS逻辑电路。

　　SN74HC14PW：TSSOP封装，工作电压2~6V，工业级，适合空间受限及高温环境应用。

　　74HCT14D：SOIC封装，TTL兼容，工业级，适用于工业控制或汽车电子。

　　6. 其他选型注意事项

　　电源要求：确保芯片供电电压在推荐范围内，避免损坏芯片或影响逻辑水平。

　　输入电平与输出驱动能力：HC系列输入阻抗高，输出驱动能力强，需考虑负载情况。

　　环境干扰与抗噪声能力：施密特触发特性本身有抗干扰作用，但在强电磁干扰环境下，仍需结合滤波或屏蔽设计。

　　生产及供应情况：不同厂家的型号可能略有差异，设计前确认供应稳定性和封装一致性。

　　综上所述，74HC14选型需综合考虑封装形式、工作电压与逻辑兼容性、温度等级、速度性能以及实际应用场景，并结合具体型号如74HC14N、SN74HC14DR、SN74HCT14N、SN74HC14PW等进行选择，确保电路可靠、稳定、高效运行。
