74HC14引脚图及功能详解

一、74HC14芯片概述

74HC14是一种非常常见的数字逻辑器件，属于高速CMOS逻辑系列芯片。该芯片内部集成了六个具有施密特触发特性的反相器，因此通常被称为“六路施密特触发反相器”。在数字电路系统设计中，74HC14主要用于信号整形、波形转换、去抖动、电平转换以及振荡电路等多种应用场景。由于其具有输入滞回特性，使其对噪声信号具有较强的抗干扰能力，因此在工业控制、电源电路、嵌入式系统以及通信设备中被广泛采用。

74HC14中的“74”表示该芯片属于经典的74系列逻辑芯片家族，而“HC”则代表High Speed CMOS（高速CMOS技术），意味着该器件采用CMOS工艺制造，具有功耗低、速度快、输入阻抗高等特点。“14”则是该系列中施密特触发反相器的型号编号。与传统TTL系列相比，74HC系列芯片在功耗方面更低，同时具有更宽的工作电压范围，一般可以在2V至6V之间稳定工作，这使得它能够兼容多种数字系统设计需求。

在实际应用中，74HC14常被用于信号整形电路。例如，当输入信号来自机械开关、传感器或者其他噪声较大的信号源时，信号可能会出现抖动或缓慢变化的情况。通过施密特触发器的滞回特性，可以将这种不稳定的输入信号转换为干净、稳定的数字方波信号，从而提高系统可靠性。

此外，74HC14还经常用于构建RC振荡器。利用其反相特性以及施密特触发门限，可以配合电阻和电容组成简单稳定的振荡电路。这类振荡器广泛应用于时钟生成、脉冲发生以及定时电路中。

总体来看，74HC14是一种结构简单但功能非常实用的逻辑芯片，其优点包括功耗低、速度快、抗干扰能力强、应用范围广，因此在电子工程设计中具有重要地位。

二、74HC14芯片的基本结构与工作原理

要深入理解74HC14的功能，就需要先了解其内部结构以及施密特触发器的工作原理。

施密特触发器是一种具有滞回特性的比较器电路。与普通逻辑门不同，它的输入阈值并不是固定的单一值，而是具有两个不同的电压门限：上阈值电压和下阈值电压。当输入信号电压逐渐上升时，只有超过上阈值电压，输出状态才会发生改变；而当输入信号逐渐下降时，只有低于下阈值电压，输出状态才会再次改变。这种特性就形成了所谓的“滞回曲线”。

这种滞回特性使施密特触发器具有以下几个重要优点：

首先是抗噪声能力强。当输入信号在阈值附近存在微小波动时，普通逻辑门可能会反复触发，导致输出产生抖动。而施密特触发器由于存在两个不同阈值，只有当信号变化超过一定范围时才会触发，因此能够有效抑制噪声影响。

其次是能够处理缓慢变化的信号。在一些模拟信号转换为数字信号的场景中，输入信号可能并不是快速跳变，而是缓慢上升或下降。普通逻辑门在这种情况下容易产生不稳定输出，而施密特触发器则可以稳定地完成转换。

74HC14内部包含六个完全相同的施密特触发反相器。每一个反相器都具有一个输入端和一个输出端。当输入为逻辑高电平时，输出为逻辑低电平；当输入为逻辑低电平时，输出为逻辑高电平。这种反相功能使其能够在数字电路中完成逻辑反转操作。

从电路结构上来看，每个反相器内部由CMOS晶体管组成，包括PMOS和NMOS晶体管构成的互补结构。当输入电压变化时，这些晶体管会根据门极电压的变化进行导通或截止，从而改变输出端的电平状态。由于CMOS结构在静态状态下几乎不消耗电流，因此74HC14具有极低的静态功耗。

此外，74HC14的传播延迟时间通常在纳秒级别，这使得它可以在较高频率的数字电路中使用。同时，由于CMOS输入阻抗非常高，因此输入电流非常小，这也使得其能够与多种电路兼容。

三、74HC14引脚图与封装形式

74HC14通常采用14引脚封装结构，这是74系列逻辑芯片中非常常见的一种封装形式。常见封装包括DIP14直插封装、SOIC14贴片封装以及TSSOP14等。

在14引脚封装中，共包含6个施密特触发反相器，每个反相器对应两个引脚，一个输入端，一个输出端，此外还包括电源引脚和接地引脚。

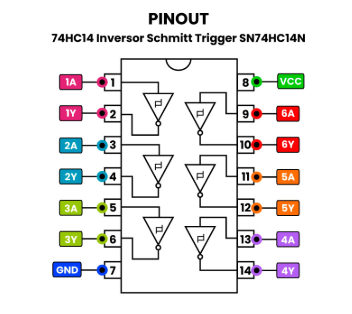

其引脚排列如下：

列表标题：74HC14引脚分布

1脚：1A，第一个反相器输入端
2脚：1Y，第一个反相器输出端
3脚：2A，第二个反相器输入端
4脚：2Y，第二个反相器输出端
5脚：3A，第三个反相器输入端
6脚：3Y，第三个反相器输出端
7脚：GND，电源地
8脚：4Y，第四个反相器输出端
9脚：4A，第四个反相器输入端
10脚：5Y，第五个反相器输出端
11脚：5A，第五个反相器输入端
12脚：6Y，第六个反相器输出端
13脚：6A，第六个反相器输入端
14脚：VCC，电源正极

从上述引脚排列可以看出，74HC14内部的六个反相器基本呈对称结构，每一组输入输出引脚都可以独立使用。这意味着在实际设计中，可以根据需要只使用其中的一部分逻辑门，而未使用的输入端通常需要接到固定电平，以避免产生不稳定状态。

四、74HC14各引脚功能详解

为了更好地理解74HC14的使用方法，下面对各个引脚功能进行详细说明。

列表标题：电源引脚

VCC（14脚）

VCC是芯片的电源输入端，用于给整个芯片提供工作电压。74HC14通常工作在2V到6V之间，其中最常见的工作电压为5V。当电源电压稳定时，芯片内部电路才能正常工作。如果电源电压超出规定范围，可能会导致芯片工作异常甚至损坏。

GND（7脚）

GND是电源地引脚，用于提供电流回路。在电路设计中，该引脚必须与系统地线连接，同时在VCC和GND之间通常会放置去耦电容，以减少电源噪声对芯片工作的影响。

列表标题：逻辑输入引脚

1A、2A、3A、4A、5A、6A

这些引脚是六个反相器的输入端。每个输入端都具有施密特触发特性。当输入电压达到一定阈值时，输出会发生反相变化。如果输入信号缓慢变化或带有噪声，这些输入端可以有效进行信号整形。

列表标题：逻辑输出引脚

1Y、2Y、3Y、4Y、5Y、6Y

这些引脚是对应反相器的输出端。输出信号与输入信号逻辑相反。当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。输出端可以驱动其他逻辑电路或数字输入端。

需要注意的是，每个输出端都有一定的驱动能力，但如果需要驱动较大负载，通常需要增加缓冲电路。

五、74HC14的主要电气参数

在电子设计中，了解芯片的电气参数非常重要。74HC14具有以下典型参数：

列表标题：主要参数

工作电压范围：2V至6V
典型工作电压：5V
传播延迟时间：约8ns至15ns
输入电流：极低，通常在微安级
输出驱动电流：约±4mA至±6mA
工作温度范围：−40℃至+85℃

这些参数决定了74HC14可以在高速数字电路中稳定运行，同时保持较低功耗。

六、74HC14的典型应用电路

74HC14的应用非常广泛，以下是几种常见应用。

列表标题：信号整形电路

当输入信号来自模拟电路或长线传输时，信号可能会出现边沿不清晰的情况。通过74HC14可以将缓慢变化的信号转换为清晰的数字方波，从而提高系统稳定性。

列表标题：开关去抖动电路

机械开关在闭合或断开时会产生抖动，导致数字系统误判。使用74HC14可以将开关信号进行整形，从而消除抖动影响。

列表标题：RC振荡器

利用74HC14的反相特性，可以配合电阻和电容组成振荡电路，用于产生时钟信号或定时信号。

列表标题：方波发生器

通过多级反相器组合，可以产生稳定的方波信号，用于驱动计数器或定时电路。

列表标题：波形转换电路

在模拟电路与数字电路之间，74HC14常被用作波形转换器，将模拟信号转换为数字信号。

七、74HC14使用注意事项

在使用74HC14时，需要注意以下几点。

列表标题：设计注意事项

首先，未使用的输入端不能悬空，应接到高电平或低电平，以避免产生不稳定状态。

其次，在电源引脚附近应放置0.1µF去耦电容，以减少电源噪声。

第三，输入信号电压不能超过电源电压，否则可能损坏芯片。

第四，在高速应用中，应合理布局PCB走线，以减少信号干扰。

第五，如果需要驱动较大负载，应使用缓冲器或驱动器。

八、74HC14在现代电子系统中的作用

随着数字电子技术的发展，虽然出现了大量高集成度芯片，但像74HC14这样的基础逻辑器件仍然在电子系统中发挥着重要作用。特别是在嵌入式系统、工业控制、电源管理、电机控制以及通信设备中，74HC14仍然是常用的辅助逻辑器件之一。

其主要优势在于结构简单、成本低、可靠性高，同时具备较强的抗干扰能力。对于需要进行信号整形、逻辑反相或者简单振荡的场合，74HC14往往是非常理想的选择。

此外，由于74HC14属于标准逻辑系列芯片，因此在全球范围内都有大量厂商生产，如NXP、TI、ON Semiconductor等，这也使得其供应稳定，替代型号丰富。

总结

74HC14是一种经典的六路施密特触发反相器逻辑芯片，具有结构简单、功耗低、速度快、抗干扰能力强等特点。通过其六个独立的施密特触发反相器，可以实现信号整形、逻辑反相、振荡电路、开关去抖动以及波形转换等多种功能。在现代电子系统设计中，它仍然是一种非常实用且可靠的基础逻辑器件。通过合理理解其引脚结构、工作原理以及应用方式，可以在电路设计中充分发挥其优势，提高系统稳定性和可靠性。
