74HC148引脚图及功能详解

74HC148是一种常见的高速CMOS优先编码器芯片，在数字电路系统中具有重要作用。该器件属于74HC高速CMOS逻辑系列，主要功能是将多个输入信号按照优先级进行编码，并输出对应的二进制编码结果。74HC148具有8个输入端、3个输出端以及若干控制端口，是一种8线—3线优先编码器。由于其具备高速响应、低功耗、较宽的电源电压范围以及良好的抗干扰能力，因此被广泛应用于微控制器接口、键盘编码、电平转换、数据压缩以及数字控制系统等领域。

在实际电子设计中，74HC148能够有效减少输入信号所需要的线路数量。例如当系统中有多个中断源或者多个按键输入时，可以通过优先编码器将8个输入信号压缩为3位二进制输出，从而节省MCU引脚资源。与此同时，该器件还具备优先级判定功能，当多个输入同时为有效状态时，优先级较高的输入将被编码输出。

本文将从74HC148的基本结构、引脚排列、各引脚功能、工作原理、逻辑特性、应用场景以及设计注意事项等方面进行系统详细的介绍，帮助读者全面理解该芯片的结构与应用。

74HC148芯片概述

74HC148是一款高速CMOS优先编码器芯片，其主要功能是将8路输入信号转换为3位二进制编码输出。该器件属于负逻辑设计，即输入和输出大多数情况下为低电平有效。这一点在使用时需要特别注意，因为与正逻辑系统连接时需要进行逻辑转换。

该芯片内部集成了优先级判定逻辑电路，能够自动判断输入信号的优先级。当多个输入端同时为有效状态时，优先级最高的输入端将被优先编码并输出对应的二进制编码。

74HC148的优先级排列通常为I7最高，I0最低。也就是说，当I7和I3同时为有效状态时，编码器只会输出I7所对应的编码结果。

74HC148通常采用16引脚封装，例如DIP16、SOIC16等常见封装形式，适合各种数字电路系统使用。其供电电压范围一般为2V至6V，标准工作电压通常为5V，因此既可以用于传统TTL系统，也可以用于现代CMOS数字系统。

74HC148引脚排列结构

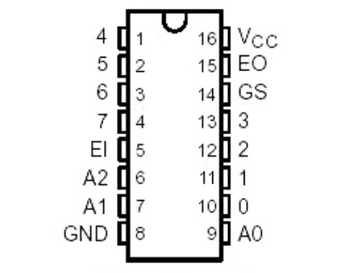

74HC148通常采用16引脚封装，其引脚排列遵循标准逻辑芯片布局方式。芯片两侧各有8个引脚，通过这些引脚实现电源供电、输入信号接入以及编码结果输出。

典型的74HC148引脚包括以下几类：

电源引脚
输入引脚
输出引脚
级联控制引脚

通过这些引脚的合理配置，可以实现单个编码器使用，也可以实现多个编码器级联扩展，从而实现更大规模的编码系统。

74HC148引脚功能说明

电源引脚

VCC
VCC为芯片电源正极输入端。该引脚通常接5V电源，为芯片内部逻辑电路提供工作电压。在使用过程中，应确保电源稳定，并在VCC与GND之间加入去耦电容，以减少电源噪声对芯片工作的影响。

GND
GND为芯片电源地引脚，是整个电路系统的参考地。所有输入输出信号都以该引脚为参考电位。

电源稳定性对于74HC148的稳定运行至关重要。如果电源出现波动或者噪声较大，可能导致编码错误或者逻辑状态不稳定。因此在PCB设计中通常会在芯片附近放置0.1µF去耦电容。

数据输入引脚

I0
I0为最低优先级输入端。当该输入为低电平时，表示输入有效。如果所有更高优先级输入均为高电平，则编码器将输出I0对应的编码结果。

I1
I1为次低优先级输入端。当I1为低电平且I2至I7为高电平时，输出将编码为I1对应的二进制值。

I2
I2输入端优先级高于I0和I1。当I2输入为有效状态并且I3至I7无有效输入时，编码器输出对应编码。

I3
I3输入端优先级高于I2。当多个输入同时有效时，编码器会优先响应I3。

I4
I4输入端优先级高于I3。当I4和较低优先级输入同时有效时，I4将被优先编码。

I5
I5输入端优先级高于I4。当I5为低电平有效时，编码器将输出对应的编码值。

I6
I6输入端优先级仅次于最 高级输入I7。当I6有效而I7无效时，编码器输出I6的编码。

I7
I7是最高优先级输入端。当I7为低电平时，无论其他输入状态如何，编码器都会优先输出I7对应编码。

这种优先级结构非常适用于中断控制系统，因为系统可以根据不同的重要程度设置不同的优先级。

编码输出引脚

A0
A0为编码输出的最低位。该引脚输出编码结果的最低位数据。

A1
A1为编码输出的中间位。该引脚输出编码结果的第二位。

A2
A2为编码输出的最高位。A2、A1、A0共同组成三位二进制编码。

需要注意的是，这三个输出端通常为低电平有效输出，也就是说输出逻辑为反相逻辑。

控制与级联引脚

EI
EI为使能输入端。当EI为高电平时，编码器处于禁止状态，此时输出保持无效。当EI为低电平时，编码器进入工作状态。

GS
GS为组选通信号输出端。当任意输入有效时，GS将输出有效信号，用于表示当前编码器有有效输入。

EO
EO为扩展输出端，用于多个编码器级联连接。当该芯片没有有效输入时，EO输出低电平，以使能下一级编码器。

通过GS与EO引脚，可以实现多个74HC148编码器级联，从而扩展为16线、32线甚至更多输入的优先编码系统。

74HC148工作原理

74HC148的核心功能是优先编码。其内部逻辑结构由多个优先级判定电路和编码逻辑电路组成。

当输入信号进入芯片后，优先级检测电路会首先判断最高优先级输入是否有效。如果I7为低电平，则直接输出对应编码。

如果I7为高电平，则继续检测I6输入是否有效。系统会依次向下检测，直到找到第一个有效输入。

找到有效输入后，编码逻辑电路会根据输入编号生成对应的3位二进制编码，并通过A2、A1、A0输出。

例如：

I7有效
输出编码为000

I6有效
输出编码为001

I5有效
输出编码为010

I4有效
输出编码为011

I3有效
输出编码为100

I2有效
输出编码为101

I1有效
输出编码为110

I0有效
输出编码为111

由于该编码器采用负逻辑设计，因此输出编码为反码形式。

74HC148逻辑功能特性

74HC148具有多种重要逻辑特性，使其在数字系统中具有广泛应用价值。

首先是优先级编码功能。该芯片可以在多个输入同时有效时自动选择优先级最高的输入进行编码输出。

其次是输入压缩功能。8个输入信号只需要3根输出线即可表示，大大减少了信号线数量。

第三是级联扩展能力。通过EO与GS引脚可以实现多个编码器连接，从而扩展输入数量。

第四是高速CMOS结构。74HC系列采用CMOS技术，具有较低功耗和较高速度。

第五是较宽电源电压范围。通常可以在2V至6V之间工作，使其可以适配多种数字系统。

74HC148应用领域

74HC148在数字系统中应用非常广泛，常见应用包括以下几个方面。

键盘编码系统

在多按键输入系统中，74HC148可以将多个按键输入编码成二进制信号，从而减少单片机输入端口数量。

例如8个按键只需要3个输入引脚即可读取按键状态。

中断优先级控制

在微控制器系统中，多个中断源可能同时产生中断信号。通过74HC148可以实现硬件级中断优先级管理。

优先级高的中断会优先被处理。

数据压缩与总线管理

在大型数字系统中，输入信号数量较多，通过优先编码器可以减少数据总线宽度，提高系统效率。

工业控制系统

在自动化设备中，多个传感器或状态信号可以通过编码器统一编码输入控制系统。

通信系统

在通信设备中，编码器可以用于信号选择、通道管理以及优先级处理。

74HC148使用注意事项

在实际电路设计中，为了确保74HC148稳定工作，需要注意以下几个方面。

首先是逻辑极性问题。该芯片为低电平有效逻辑，因此输入和输出逻辑需要特别注意。

其次是输入悬空问题。所有未使用输入端应通过电阻上拉至高电平，以避免悬空导致误触发。

第三是电源去耦设计。在VCC与GND之间应加入0.1µF去耦电容，以减少电源噪声。

第四是级联设计。在多个编码器级联时，需要正确连接GS与EO信号。

第五是PCB布局。输入信号线路应尽量短，并避免高频干扰。

合理的硬件设计可以显著提高系统稳定性和可靠性。

74HC148技术优势总结

综合来看，74HC148具有以下显著优势。

结构简单
逻辑功能强
优先级编码可靠
功耗低
工作速度快
可级联扩展
应用范围广

因此，该芯片在数字电路设计中具有非常重要的地位。

总结

74HC148是一种经典的8线—3线优先编码器芯片，具有优先级判定、编码输出以及级联扩展等功能。通过其8个输入端可以实现多信号输入管理，并通过3位二进制编码输出结果，大大减少了信号线数量。其低功耗、高速度以及良好的兼容性，使其在键盘编码、微控制器接口、中断控制、通信设备以及工业自动化系统中得到广泛应用。

在实际工程设计中，合理利用74HC148的优先编码功能，可以显著提升系统结构的简洁性与可靠性。同时，通过级联设计还可以扩展更大规模的输入编码系统，满足复杂电子设备的需求。
