74HC148 - 8 - 3线编码器：将8路输入编码为3位二进制输出，用于数据压缩详解

一、引言

在数字电子技术领域，编码器是一种极为重要的组合逻辑电路。它承担着将多个输入信号转换为较少位数二进制代码的关键任务，在数据压缩、信号传输、中断处理等众多场景中发挥着不可或缺的作用。其中，74HC148作为一款经典的8 - 3线优先编码器，凭借其稳定的性能、灵活的应用和广泛的兼容性，成为了众多电子工程师和设计者的首选。本文将深入剖析74HC148的内部结构、工作原理、应用场景以及相关特性，为读者全面展现这款编码器的魅力与价值。

二、编码器基础概念

编码器的定义与分类

编码器是一种将输入信号按照特定规则转换为二进制代码的逻辑电路。根据输入信号的特点和处理方式，编码器可分为普通编码器和优先编码器两大类。普通编码器要求在任一时刻，输入信号中只能有一个有效，否则输出结果将出现混乱。而优先编码器则允许同时有多个输入信号有效，它会根据预先设定的优先级顺序，仅对优先级最高的那个输入信号进行编码，从而有效解决了多输入冲突的问题。

编码器在数字系统中的作用

在数字系统中，编码器扮演着数据压缩和信号转换的重要角色。它能够将多个输入信号压缩为较少的二进制位，减少了数据传输和处理的负担，提高了系统的效率和可靠性。例如，在一个具有多个中断源的计算机系统中，使用优先编码器可以快速确定最高优先级的中断请求，以便及时响应和处理，确保系统的稳定运行。

三、74HC148概述

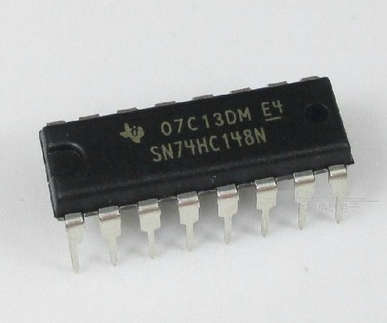

74HC148的基本信息

74HC148是一款8 - 3线优先编码器，属于CMOS系列集成电路。它具有8个低电平有效的输入引脚（I0 - I7），3个低电平有效的输出引脚（A0 - A2），以及多个控制引脚，包括使能输入端（EI）、使能输出端（EO）和输出有效标志端（GS）。其工作电压范围为2V - 6V，能够适应不同的电源环境，广泛应用于工业控制、通信设备、消费电子等领域。

74HC148的特点与优势

与其他类型的编码器相比，74HC148具有诸多显著的特点和优势。首先，它采用了CMOS工艺，具有低功耗、高速度的特点，能够在较低的功耗下实现快速的信号处理。其次，其输入和输出均为低电平有效，这种设计增强了电路的抗干扰能力，提高了系统的稳定性。此外，74HC148还具备级联功能，通过使能输入端和使能输出端的连接，可以方便地扩展输入线路的数量，满足不同规模系统的需求。

四、74HC148的内部结构与引脚功能

内部结构剖析

74HC148的内部结构主要由优先级判决电路、编码电路和控制电路三部分组成。优先级判决电路负责对8个输入信号进行优先级比较，确定优先级最高的有效输入信号。编码电路则根据优先级判决的结果，将该输入信号转换为对应的3位二进制代码。控制电路则用于控制编码器的工作状态，包括使能输入、使能输出和输出有效标志等功能。

引脚功能详解

1. 输入引脚（I0 - I7）：这8个引脚为编码器的输入端口，用于接收外部输入信号。当某个输入引脚为低电平时，表示该输入信号有效。输入信号的优先级从I7到I0依次递减，即I7的优先级最高，I0的优先级最低。

2. 输出引脚（A0 - A2）：这3个引脚为编码器的输出端口，用于输出编码后的3位二进制代码。输出代码为输入信号编号的反码，例如，当输入信号I5有效时，输出代码应为101（5的二进制），但由于输出为低有效 + 反码输出，实际输出为010。因此，在外部读取输出代码时，需要再经过一次反相操作才能得到正确的原码。

3. 使能输入端（EI）：该引脚用于控制编码器的工作状态。当EI为低电平时，编码器正常工作，允许对输入信号进行编码；当EI为高电平时，编码器被禁止工作，此时无论输入引脚的状态如何，输出引脚均输出高电平，同时使能输出端EO和输出有效标志端GS也为高电平。

4. 使能输出端（EO）：EO引脚用于级联扩展编码器的输入线路数量。当EI为低电平，且所有输入引脚均为高电平时，EO输出低电平，表示当前编码器无有效输入信号。此时，可以将EO引脚连接到下一级编码器的EI引脚，以实现多片编码器的级联。

5. 输出有效标志端（GS）：GS引脚用于指示编码器是否有有效输入信号。当EI为低电平，且至少有一个输入引脚为低电平时，GS输出低电平，表示编码器输出代码有效；当所有输入引脚均为高电平时，GS输出高电平，表示编码器输出代码无效。

五、74HC148的工作原理

优先级编码机制

74HC148采用优先级编码机制，当多个输入信号同时有效时，它会自动选择优先级最高的输入信号进行编码。例如，当I7和I5同时为低电平时，由于I7的优先级高于I5，编码器将只对I7进行编码，输出对应的二进制代码，而忽略I5的输入。这种优先级编码机制确保了在多输入冲突的情况下，系统能够准确地识别和处理最重要的信号，提高了系统的可靠性和稳定性。

真值表分析

通过分析74HC148的真值表，可以更深入地理解其工作原理。真值表详细列出了在不同输入信号组合下，编码器的输出状态。以EI = 0为例，当所有输入引脚均为高电平时，输出引脚A0 - A2均为高电平，EO = 0，GS = 1，表示编码器无有效输入信号；当I7为低电平，其他输入引脚为高电平时，输出引脚A0 - A2为000，EO = 1，GS = 0，表示编码器对I7进行了编码，输出代码有效；当I6为低电平，其他输入引脚为高电平时，输出引脚A0 - A2为001，EO = 1，GS = 0，表示编码器对I6进行了编码，输出代码有效，以此类推。

逻辑表达式推导

根据真值表，可以推导出74HC148各输出引脚的逻辑表达式。以输出引脚A2为例，它对应于二进制代码的最高位，其逻辑表达式为：A2 = ¬(¬I7 + ¬I6 + ¬I5 + ¬I4)。该表达式表明，只要I7、I6、I5、I4中有一个为低电平，A2就输出低电平。同理，可以推导出A1和A0的逻辑表达式，分别为：A1 = ¬(¬I7 + ¬I6 + ¬I3 + ¬I2)，A0 = ¬(¬I7 + ¬I5 + ¬I3 + ¬I1)。这些逻辑表达式可以使用与非门（NAND）结构来实现，这也是74HC系列芯片常用的设计方式。

六、74HC148的应用场景

工业控制系统

在工业控制系统中，74HC148常用于处理多个中断请求和状态信号。例如，在一个自动化生产线上，可能有多个传感器用于检测设备的运行状态，如温度过高、压力超限、电机过载等。当这些传感器检测到异常情况时，会发出相应的中断请求信号。使用74HC148编码器可以将这些多个中断请求信号编码为较少的二进制代码，然后传输给主控系统。主控系统根据接收到的编码信号，能够快速确定最高优先级的中断请求，并及时采取相应的措施，确保生产线的稳定运行。

通信设备

在通信设备中，74HC148可用于数据编码和解码。例如，在多路复用通信系统中，需要将多个低速信号合并为一个高速信号进行传输，以提高通信效率。使用74HC148编码器可以将多个低速信号编码为较少的二进制代码，然后再将这些代码合并为高速信号进行传输。在接收端，使用相应的解码器将高速信号还原为原始的低速信号。这种编码和解码方式能够有效地提高通信系统的带宽利用率，减少信号传输的误差。

消费电子产品

在消费电子产品中，74HC148也有广泛的应用。例如，在电视、音响等设备中，常常使用矩阵键盘来实现各种功能操作。矩阵键盘由多个行和列的按键组成，当按下某个按键时，会产生相应的行和列信号。使用74HC148编码器可以将这些行和列信号编码为较少的二进制代码，然后传输给主控芯片。主控芯片根据接收到的编码信号，能够准确地识别出被按下的按键，并执行相应的操作。这种编码方式能够减少主控芯片的引脚使用数量，降低系统成本。

车辆控制系统

在汽车电子系统中，74HC148可用于车辆控制和安全系统。例如，汽车上可能有多个传感器用于检测车辆的状态，如车速、油量、水温等。当这些传感器检测到异常情况时，会发出相应的报警信号。使用74HC148编码器可以将这些多个报警信号编码为较少的二进制代码，然后传输给车辆的中央控制系统。中央控制系统根据接收到的编码信号，能够及时了解车辆的状态，并采取相应的措施，确保行车安全。

七、74HC148的级联扩展

级联原理与方法

74HC148具有级联功能，通过将多个编码器的使能输入端（EI）和使能输出端（EO）进行连接，可以方便地扩展输入线路的数量。例如，使用两片74HC148编码器可以实现16线 - 4线编码器的功能。具体连接方法如下：将第一片编码器的EI引脚接地，使其正常工作；将第一片编码器的EO引脚连接到第二片编码器的EI引脚，用于控制第二片编码器的工作状态；将两片编码器的输出引脚A0 - A2进行适当的连接和逻辑处理，得到最终的4位二进制输出代码。

16线 - 4线编码器设计实例

下面以设计一个16线 - 4线编码器为例，详细介绍74HC148的级联扩展方法。首先，准备两片74HC148编码器，分别标记为芯片1和芯片2。将芯片1的EI引脚接地，使其始终处于工作状态；将芯片1的EO引脚连接到芯片2的EI引脚，用于控制芯片2的工作状态。当芯片1有有效输入信号时，其EO引脚输出高电平，禁止芯片2工作；当芯片1无有效输入信号时，其EO引脚输出低电平，允许芯片2工作。

对于输出部分，将芯片1和芯片2的输出引脚A0 - A2分别连接到相应的逻辑门电路。对于低三位输出（A0 - A2），可以直接将两片芯片的对应输出引脚进行“与非”操作，得到最终的输出代码。对于最高位输出（A3），可以通过检测芯片1的GS引脚状态来确定。当芯片1的GS引脚为低电平时，表示芯片1有有效输入信号，此时A3输出低电平；当芯片1的GS引脚为高电平时，表示芯片1无有效输入信号，此时A3的输出状态由芯片2的输出决定。

级联扩展的注意事项

在进行74HC148的级联扩展时，需要注意以下几点。首先，要确保各级编码器的电源电压和工作温度范围一致，以保证系统的稳定性。其次，要注意输入信号的电平匹配，避免因电平不兼容而导致信号传输错误。此外，还需要合理设计逻辑电路，确保级联后的编码器能够正确地对输入信号进行编码和输出。最后，在进行实际电路连接时，要仔细检查引脚连接是否正确，避免出现短路或断路等问题。

八、74HC148与其他编码器的比较

与74LS148的比较

74LS148和74HC148都是8 - 3线优先编码器，但它们在电气特性和工艺上存在一定的差异。74LS148属于TTL系列，功耗较高，速度中等，输出电平波动较大；而74HC148属于CMOS系列，功耗较低，速度较快，输出电平稳定。此外，74LS148仅支持5V供电，而74HC148支持更宽的电源电压范围（2V - 6V），适合低电压或电池供电场景。在兼容性方面，74LS148可以直接替换老式TTL门电路，而74HC148在与TTL门电路连接时，可能需要进行电平匹配。

与CD4532的比较

CD4532也是一款8 - 3线优先编码器，但它与74HC148在引脚定义和功能上略有不同。CD4532的输入和输出均为高电平有效，而74HC148的输入和输出均为低电平有效。此外，CD4532的优先级顺序是从I0到I7依次递增，而74HC148的优先级顺序是从I7到I0依次递减。在实际应用中，需要根据具体的需求选择合适的编码器。如果系统要求输入和输出为高电平有效，可以选择CD4532；如果要求输入和输出为低电平有效，且需要更宽的电源电压范围和更低的功耗，则74HC148是更好的选择。

九、74HC148的选型与采购

选型考虑因素

在选择74HC148编码器时，需要考虑多个因素。首先，要根据系统的电源电压和工作温度范围选择合适的型号。如果系统采用低电压供电，应选择支持宽电压范围的74HC148芯片；如果系统工作在高温或低温环境中，要确保芯片的工作温度范围能够满足要求。其次，要考虑芯片的封装形式，常见的封装形式有SOP16、DIP16等，应根据实际的电路板布局和焊接工艺选择合适的封装。此外，还需要关注芯片的价格、供货周期和供应商的信誉等因素，以确保采购到性价比高、质量可靠的产品。

采购渠道与注意事项

74HC148可以通过多种渠道进行采购，如电子元器件代理商、电商平台等。在选择采购渠道时，要选择信誉良好、服务优质的供应商，以确保所采购的芯片为正品，并且能够获得及时的技术支持和售后服务。在采购过程中，要注意查看芯片的型号、规格参数、生产日期等信息，确保与自己的需求相符。同时，要注意芯片的包装和运输方式，避免在运输过程中受到损坏。
