74HC74引脚图概述

74HC74是一种广泛应用于数字电子系统中的双D型触发器集成电路，它属于高速CMOS逻辑器件系列。该芯片内部集成了两个独立的D型触发器，每个触发器都带有置位（SET）和复位（RESET）功能，并且能够在时钟信号的控制下完成数据锁存与状态转换。由于其工作速度快、功耗低、抗干扰能力强，因此被广泛应用于计数器、寄存器、数据锁存器、频率分频电路、时序逻辑电路以及各种数字控制系统之中。

在数字逻辑系统设计中，触发器是构建时序电路的重要基础单元，而74HC74正是其中应用最广泛的一种标准器件。该芯片通常采用14引脚封装（DIP-14或SOP-14），通过输入端的时钟信号控制数据输入端的逻辑状态，并在输出端保持稳定的逻辑电平，从而实现数据存储与状态同步。理解74HC74的引脚分布和功能，对于数字电路设计工程师、电子技术爱好者以及嵌入式系统开发人员来说具有非常重要的意义。

74HC74芯片结构与基本原理

74HC74内部包含两个完全相同的D触发器单元，每个触发器都具有数据输入端D、时钟输入端CLK、异步置位端PRE、异步清零端CLR以及两个互补输出端Q和Q̅。其工作方式属于上升沿触发类型，也就是说，当时钟信号从低电平跃迁到高电平时，输入端D的逻辑状态会被锁存到输出端Q，同时Q̅输出相反的逻辑状态。

在电路结构方面，D触发器通常由多个逻辑门组成，如与非门、反相器以及锁存器等。通过这些逻辑门的组合，可以在时钟信号变化时将输入数据锁存并保持稳定状态。74HC74中的触发器采用主从结构设计，这种结构可以有效防止时钟信号在高电平期间产生多次触发的问题，从而保证电路的稳定性和可靠性。

此外，74HC74还提供了异步控制功能。也就是说，无论时钟信号处于什么状态，只要置位或复位端被激活，就可以立即改变输出状态。例如，当CLR引脚被拉低时，输出Q会立即变为低电平，而当PRE引脚被拉低时，输出Q会立即变为高电平。这种异步控制功能在数字系统初始化或异常状态恢复时非常重要。

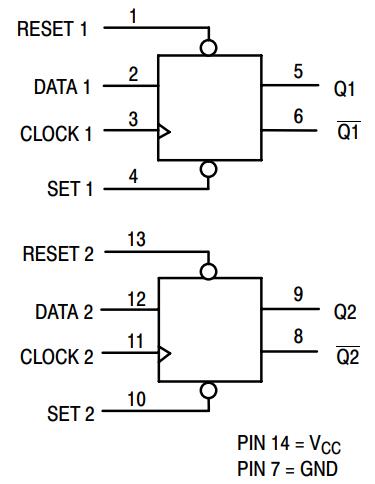

74HC74引脚图与引脚分布

74HC74通常采用14引脚封装形式，其引脚排列按照标准逻辑IC布局设计。芯片内部包含两个独立的触发器，分别称为第一触发器和第二触发器。各个引脚的基本分布如下：

电源与地引脚

在74HC74芯片中，第14引脚为VCC电源输入端，而第7引脚为GND接地端。这两个引脚为整个芯片提供稳定的电源支持。通常情况下，74HC74的工作电压范围在2V到6V之间，其中最常见的供电电压为5V。

在实际电路设计中，工程师通常会在VCC与GND之间并联一个去耦电容（一般为0.1μF），以减少电源噪声对逻辑电路的影响，提高系统稳定性。

第一触发器引脚

第一组触发器包含以下引脚：

1脚：CLR1（异步清零端）
2脚：D1（数据输入端）
3脚：CLK1（时钟输入端）
4脚：PRE1（异步置位端）
5脚：Q1（主输出端）
6脚：Q̅1（反相输出端）

在第一触发器中，数据输入端D1用于接收需要锁存的逻辑信号，而CLK1用于控制数据锁存时刻。当CLK1出现上升沿时，D1的逻辑状态会被锁存到Q1输出端。与此同时，Q̅1输出与Q1相反的逻辑电平。

第二触发器引脚

第二组触发器的引脚排列如下：

8脚：Q̅2（反相输出端）
9脚：Q2（主输出端）
10脚：PRE2（异步置位端）
11脚：CLK2（时钟输入端）
12脚：D2（数据输入端）
13脚：CLR2（异步清零端）

第二触发器的工作原理与第一触发器完全相同。通过独立的时钟信号和数据输入端，可以实现不同的逻辑控制功能。这种双触发器结构可以在一个芯片中实现两个独立的存储单元，从而减少电路板面积并提高系统集成度。

各引脚功能详细说明

CLR（清零端）

CLR引脚为异步复位输入端，通常为低电平有效。当该引脚被拉低时，触发器会立即清零，也就是Q输出变为低电平，而Q̅输出变为高电平。这个过程不依赖于时钟信号，因此称为异步复位。

在许多数字系统中，CLR引脚常被用于系统上电初始化。例如，在系统启动时，通过复位电路将CLR拉低，从而确保所有触发器处于已知状态。

PRE（置位端）

PRE引脚为异步置位输入端，同样为低电平有效。当PRE被拉低时，Q输出会立即变为高电平，而Q̅输出为低电平。这种操作同样不依赖时钟信号。

在电路设计中需要注意的是，PRE和CLR不应同时为低电平，否则可能导致输出状态不确定，从而影响系统稳定运行。

CLK（时钟输入端）

CLK是触发器最重要的控制信号之一。74HC74采用上升沿触发方式，也就是说，当CLK信号从低电平变为高电平的瞬间，D输入端的数据会被锁存。

这种时钟控制机制在同步数字系统中非常重要，因为它可以保证多个触发器在同一时刻更新状态，从而实现精确的时序控制。

D（数据输入端）

D端用于输入需要存储的逻辑数据。在时钟上升沿到来之前，D端的数据必须保持稳定，以确保触发器能够正确读取该数据。

如果在时钟上升沿附近发生数据变化，就可能出现建立时间或保持时间不足的问题，从而导致输出状态不稳定。

Q与Q̅（输出端）

Q为主输出端，而Q̅为反相输出端。这两个输出端始终保持互补关系。也就是说，当Q为高电平时，Q̅为低电平；当Q为低电平时，Q̅为高电平。

这种互补输出结构可以方便地实现逻辑反馈、频率分频以及状态机控制等功能。

74HC74逻辑功能表

为了更好地理解74HC74的工作方式，可以通过逻辑功能表来说明其状态变化：

当PRE为低电平时，无论其他输入如何变化，Q输出始终为高电平。

当CLR为低电平时，无论其他输入如何变化，Q输出始终为低电平。

当PRE和CLR都为高电平时，触发器进入正常工作状态，此时输出由时钟信号控制。

在时钟上升沿到来时，如果D为高电平，则Q变为高电平；如果D为低电平，则Q变为低电平。

如果时钟保持稳定且没有上升沿变化，则Q保持原有状态不变。

74HC74的工作时序特性

在高速数字系统中，时序特性是非常重要的参数。74HC74在设计时需要满足建立时间、保持时间以及传播延迟等要求。

建立时间是指在时钟上升沿到来之前，D输入必须保持稳定的最小时间。如果该时间不足，触发器可能无法正确锁存数据。

保持时间是指在时钟上升沿之后，D输入仍然需要保持稳定的一段时间。如果D信号变化过快，也可能导致触发器出现错误状态。

传播延迟是指从时钟触发到输出变化之间的时间延迟。74HC74的传播延迟通常在十几纳秒到几十纳秒之间，具体取决于工作电压和温度条件。

74HC74的典型应用电路

74HC74在数字系统中具有非常广泛的应用，其中最常见的应用包括：

数据锁存电路

在微控制器或数字通信系统中，经常需要将数据暂时存储起来，以便后续处理。74HC74可以作为数据锁存器使用，通过时钟信号控制数据的读取和存储。

频率分频电路

通过将Q̅输出反馈到D输入，可以实现二分频电路。每当时钟信号到来时，输出状态都会翻转一次，从而将输入频率降低为原来的一半。

这种结构在数字时钟、电机控制以及通信系统中非常常见。

计数器电路

通过多个74HC74触发器级联，可以构成二进制计数器。例如，两个触发器可以组成2位计数器，四个触发器可以组成4位计数器。

计数器在数字系统中被广泛用于时间测量、事件计数以及频率分频等场合。

寄存器与移位寄存器

在数字信号处理和微处理器系统中，寄存器用于存储多位数据。通过多个74HC74触发器组合，可以构建并行寄存器或移位寄存器，实现数据的存储和传输。

74HC74的主要技术参数

74HC74作为高速CMOS器件，其主要技术参数包括：

工作电压范围：2V～6V
典型工作电压：5V
传播延迟：约10ns～30ns
输入电压范围：0～VCC
工作温度范围：-40℃～85℃
封装形式：DIP14、SOP14、TSSOP14等

这些参数使得74HC74能够在各种工业控制、通信设备以及消费电子产品中稳定运行。

74HC74与其他触发器的区别

在数字逻辑器件中，还有许多其他类型的触发器，例如JK触发器、T触发器以及SR触发器等。与这些触发器相比，D触发器的结构更加简单，并且能够有效避免无效状态。

例如，SR触发器在S和R同时为高电平时会出现不确定状态，而D触发器通过单一数据输入端避免了这种情况。因此，在现代数字系统中，D触发器的使用频率远高于其他类型触发器。

74HC74在现代电子系统中的应用

随着数字技术的发展，74HC74仍然在许多电子系统中发挥着重要作用。例如，在工业自动化控制系统中，触发器常用于状态控制和逻辑同步；在通信设备中，触发器可用于数据缓冲和时序调整；在计算机硬件中，触发器则是构建寄存器和缓存的重要基础单元。

此外，在嵌入式系统开发、FPGA外围逻辑电路以及教学实验平台中，74HC74也是非常常见的基础逻辑器件。由于其结构清晰、功能稳定，因此非常适合用于数字电路原理教学与实验研究。

结语

综上所述，74HC74是一种经典而重要的数字逻辑芯片，它通过双D触发器结构实现了高效可靠的数据存储与时序控制功能。通过合理使用其D输入端、时钟端以及异步置位和复位端，可以构建多种复杂的数字逻辑电路，如分频器、计数器、寄存器以及状态机等。

深入理解74HC74的引脚图和各引脚功能，对于电子工程师进行数字系统设计具有重要意义。在实际工程应用中，正确连接电源、合理设计时钟信号并满足时序要求，是保证电路稳定运行的关键。
