IRF840的分类

　　IRF840作为一种高压N沟道增强型功率MOSFET，其分类主要可以从电气特性、封装形式以及应用场景三个角度来进行区分，以便在不同的电路设计需求中选择合适型号。

　　1. 按耐压等级分类

　　IRF840标准型号的漏极-源极最大耐压为500V，因此它属于高压MOSFET。在实际市场上，类似IRF系列还有一些不同耐压等级的衍生型号，如IRF840S、IRF840T等，这些型号在耐压上可能有微小差异，但通常都在400V至600V之间。耐压等级的不同主要影响其在高压电源、逆变器和高压开关电路中的使用范围，高耐压型号适合更高电压的应用环境，而低耐压型号则适合中低压开关电源。

　　2. 按封装形式分类

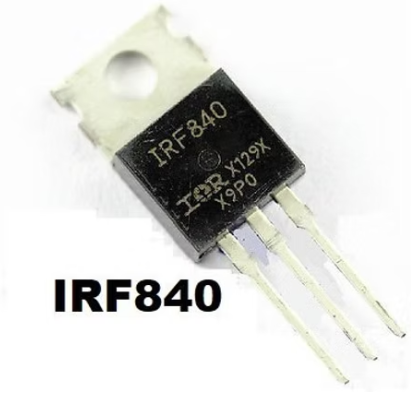

　　IRF840主要采用TO-220封装，这是最常见的功率MOSFET封装形式，具有良好的散热性能和易于安装的特点。此外，也有部分小功率或特殊应用的IRF840衍生型号采用TO-247封装，以适应更高功率和更大电流的需求。封装的不同直接影响器件的散热能力和承载电流能力，因此在设计电路时需要根据功率需求选择合适封装。

　　3. 按导通电阻和电流能力分类

　　IRF840的典型导通电阻（Rds(on)）约为0.85Ω，在高电流应用中较为适用。市场上还存在一些改进型号，如IRF840PBF（无铅环保型），在保证相同耐压的情况下，通过工艺优化可以提供更低的导通电阻，从而减少导通损耗，提高效率。这类分类对于高效能开关电源和电机驱动等应用尤为重要。

　　4. 按特殊功能分类

　　部分IRF840衍生型号具备额外特性，如快速开关特性、耐浪涌电流能力增强或高温稳定性提升。例如IRF840G在高频开关应用中性能优异，适合高频DC-DC转换器和逆变器设计。还有一些型号符合RoHS环保标准（PBF型），适用于对环保有严格要求的产品设计。

　　IRF840及其衍生型号通过耐压等级、封装形式、导通电阻、电流能力和特殊功能的不同分类，为设计工程师在高压功率开关、电源转换和电机控制等场景中提供了丰富选择。根据实际应用需求合理选择型号，可以显著提升电路性能和可靠性。

　　IRF840的工作原理

　　IRF840是一种增强型N沟道功率MOSFET，其工作原理主要依赖于栅极电压控制漏极与源极之间电流的导通与截止。作为MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）器件，IRF840具有高输入阻抗、低导通电阻和快速开关特性，这使其在高压、高频开关电路中非常适用。

　　在正常工作状态下，IRF840的栅极、漏极和源极是其三端主要引脚。栅极通过绝缘氧化层与沟道隔离，因此几乎不消耗直流电流。当栅极对源极施加正向电压（通常在10V左右）时，MOSFET内部形成导电沟道，允许漏极与源极之间产生电流，这个过程被称为“导通”状态。在导通状态下，IRF840的导通电阻非常低，通常约为0.85Ω，使得电流可以高效通过，同时损耗较小。

　　当栅极电压低于门槛电压（通常约为2~4V）时，沟道关闭，漏极与源极之间的电流被阻断，这一状态称为“截止”状态。在截止状态下，IRF840的漏极与源极呈现高阻状态，相当于开路，从而实现电路的开关控制。通过快速在导通与截止状态之间切换，IRF840可以实现高效的电能转换和脉冲控制。

　　此外，IRF840具有寄生二极管结构，允许在某些应用中承受反向电压或抑制反向电流，这在开关电源、逆变器等含有感性负载的电路中尤为重要。器件的内部电容和寄生电感也会影响其开关速度和高频性能，因此在高速切换应用中通常需要配合驱动电路进行优化，以减少开关损耗和电磁干扰。

　　IRF840通过栅极电压精确控制漏极与源极之间的电流导通或截止，实现高压大电流的电子开关功能。其工作原理简单而高效，使其在高压电源、逆变器、功率放大器和电机驱动等场景中得到广泛应用。

　　IRF840的作用

　　IRF840是一种高压N沟道增强型功率MOSFET，其主要作用是在电子电路中实现高效的开关控制和功率调节。由于其具有高耐压、低导通电阻和快速开关特性，IRF840被广泛应用于各种高压电源、逆变器、功率放大器和电机驱动等场景。

　　IRF840在开关电源中常用作主开关器件。通过栅极控制电压，IRF840可以快速导通或截止，实现对输入电压的有效切换和输出电流的调节。在DC-DC转换器或AC-DC电源中，IRF840能够承受高达500V的漏极电压，并在导通状态下保持低导通电阻，从而减少能量损耗，提高电源效率。

　　IRF840在逆变器和功率放大器中起到关键作用。在逆变器电路中，它通过高频开关控制直流电流生成交流输出，实现对负载的精确供电。在功率放大器中，IRF840可以处理较大电流信号，放大电能，同时保持快速响应能力，适应高频工作环境。

　　IRF840还常用于电机驱动电路中。通过脉冲宽度调制（PWM）控制栅极，IRF840可以精确控制电机的转速和转矩，实现高效的能量传递和运动控制。在感性负载的应用中，其内部寄生二极管还可吸收反向电流，保护电路安全运行。

　　IRF840的作用不仅是简单的电子开关，更是高压电路中实现能量转换、信号放大和负载控制的重要器件。其高可靠性、高耐压和快速开关特性，使得它在工业自动化、电源设计、家电控制及各类高功率电子设备中都有广泛应用，是工程师设计高效电路的重要选择。

　　IRF840的特点

　　IRF840作为一种高压N沟道增强型功率MOSFET，具有多项显著特点，使其在高压、高频和大功率电子电路中得到广泛应用。

　　高耐压特性是IRF840的重要特点之一。其漏极-源极最大耐压可达500V，能够承受高压工作环境下的电压冲击，适用于高压开关电源、逆变器和大功率驱动电路。这一特性使其在工业电源和电机控制等需要高压操作的场景中表现优异。

　　IRF840具有低导通电阻（Rds(on)），通常约为0.85Ω。在导通状态下，低导通电阻可以减少功耗，提高电路的整体效率，同时降低MOSFET自身的发热量，从而简化散热设计。这使IRF840在大电流应用中更为可靠和高效。

　　IRF840具备快速开关能力。作为MOSFET器件，其输入栅极是电压驱动型，几乎不消耗直流电流，通过栅极电压即可迅速切换导通与截止状态。这一特性非常适合高频开关电源、脉冲控制电路和PWM调速系统，能够实现快速、精确的功率控制。

　　IRF840具有良好的热稳定性和浪涌电流承受能力。其TO-220封装设计不仅便于散热，还能够承受短时的高温和瞬态电流冲击，增强了器件在严苛环境下的可靠性。此外，内部寄生二极管可吸收反向电流，有效保护电路安全。

　　IRF840具有高输入阻抗和易驱动性。栅极电容较小，使得标准逻辑电平即可有效驱动器件，无需复杂驱动电路即可实现MOSFET的高效开关功能。这一特点在便携式电源和逻辑控制电路中尤为重要。

　　IRF840凭借高耐压、低导通电阻、快速开关、热稳定性强以及易驱动等特点，成为高压功率控制、开关电源、逆变器及电机驱动等领域中广泛应用的理想器件。

　　IRF840的应用

　　IRF840是一种高压N沟道增强型功率MOSFET，因其高耐压、低导通电阻和快速开关特性，在各类高压、高功率和高频电子电路中有广泛应用。

　　IRF840在**开关电源（SMPS）**中应用非常广泛。在直流-直流转换器或交流-直流电源中，IRF840可作为主开关器件，通过栅极驱动电压实现快速导通和截止，从而控制电路的电能传递。其高耐压特性使得器件能够承受电源输入端的高电压，同时低导通电阻减少能量损耗，提高电源转换效率。

　　IRF840常用于逆变器和UPS电路。在逆变器中，它通过高频开关控制直流电流生成交流输出，实现对负载的稳定供电。在UPS（不间断电源）中，IRF840能够承受大电流和高压瞬态，有效保证备用电源的稳定输出。

　　IRF840在电机驱动和控制系统中也有重要应用。通过脉冲宽度调制（PWM）控制栅极，IRF840可以精确调节电机的转速和转矩，实现高效运动控制。在感性负载的驱动过程中，其内部寄生二极管还能够吸收反向电流，保护MOSFET和驱动电路安全运行。

　　IRF840还广泛用于功率放大器和高频信号处理电路。在功率放大器中，它能够处理较大电流信号，实现电能放大，同时保持快速开关和高频响应。在射频或脉冲功率应用中，IRF840凭借快速导通和截止特性，有助于提高电路性能。

　　IRF840还可用于高压开关、脉冲控制和保护电路中。例如在高压脉冲发生器、感性负载保护以及浪涌吸收电路中，IRF840能够快速响应控制信号，实现安全可靠的开关控制。

　　IRF840因其高压承受能力、低功耗、快速开关和热稳定性，被广泛应用于开关电源、逆变器、电机驱动、功率放大和高压控制电路等各类高性能电子设备中，是工业和消费电子领域常用的关键功率MOSFET器件。

　　IRF840如何选型

　　IRF840是一种高压N沟道增强型功率MOSFET，因其高耐压、低导通电阻和快速开关特性，在电源、逆变器、功率放大器及电机驱动等领域有广泛应用。在进行IRF840选型时，工程师需要从耐压等级、电流能力、导通电阻、封装形式、开关速度及应用环境等多方面综合考虑，以保证器件在实际电路中能够稳定、高效运行。

　　1. 漏极-源极最大耐压（Vds）

　　IRF840的标准型号漏极-源极最大耐压为500V。这意味着它在正常工作状态下可承受高达500V的电压。选型时，需要根据电路工作电压留有足够的安全裕量。例如，如果设计电路的最大电压为400V，应选择IRF840或其耐压略高的型号，如IRF840PBF（无铅环保型），以保证在瞬态电压或浪涌条件下不会击穿。对于特殊高压应用，也可以考虑IRF840的高压衍生型号，如IRF840G，其耐压和浪涌能力更优。

　　2. 连续漏极电流（Id）

　　IRF840的典型连续漏极电流为8A（25°C环境下）。在选型时，需要根据电路负载电流来判断是否满足需求。如果负载电流较大，可以选择相应的散热措施或并联多个MOSFET。例如，IRF840S在封装和散热设计上可承受稍高电流，而IRF840T的导通能力在高频应用下表现更优。工程师应综合考虑负载电流、开关频率和散热条件，确保MOSFET不会因过流而过热损坏。

　　3. 导通电阻（Rds(on)）

　　导通电阻是影响MOSFET功耗和发热的重要参数。IRF840的典型Rds(on)约为0.85Ω，在导通状态下，低导通电阻能够有效减少功耗。在高效率要求的电源设计中，可以选择导通电阻略低的改进型号，如IRF840PBF或IRF840G，以降低导通损耗并提升整体效率。

　　4. 栅极驱动电压（Vgs）

　　IRF840为增强型N沟道MOSFET，栅极驱动电压一般为10V即可充分导通。在选型时，需要确认驱动电路能够提供足够电压，同时考虑栅极电容的充放电能力。对于高频开关应用，快速充放电能力尤为关键，可选用IRF840G等低栅电荷型号，以保证开关速度和效率。

　　5. 封装形式和散热能力

　　IRF840常用TO-220封装，具有良好的散热性能，适合中功率应用。对于高功率或高频应用，也可选用TO-247封装型号，以增强散热能力。选型时应结合电路板空间、散热器设计和环境温度进行综合判断。

　　6. 特殊功能与环境要求

　　在环保和工业要求日益严格的情况下，IRF840PBF（无铅环保型）是常用选择，满足RoHS标准。此外，对于高频和高压脉冲应用，可选择IRF840G型号，其开关速度和耐浪涌能力优于标准型号。

　　7. 典型IRF840型号推荐

　　IRF840：标准高压N沟道MOSFET，Vds=500V，Id=8A，Rds(on)=0.85Ω，TO-220封装。适合一般高压开关电源、逆变器应用。

　　IRF840PBF：无铅环保型，性能与IRF840相近，但符合RoHS标准，适合环保要求高的产品设计。

　　IRF840G：高性能型号，低栅电荷，快速开关特性，适合高频DC-DC转换器和逆变器。

　　IRF840S：增强散热能力型号，适合大电流或高功率应用。

　　IRF840T：高频特性优化型号，适用于高速PWM控制电路。

　　总结

　　IRF840的选型需要根据工作电压、电流、开关频率、散热条件及应用环境综合考虑。在普通高压电源中，标准IRF840即可满足需求；在环保要求或高频高功率场景下，可优先选择IRF840PBF、IRF840G或IRF840S等型号。合理选型不仅保证电路稳定运行，也能够提高效率、延长器件寿命。
