TLP291的参数

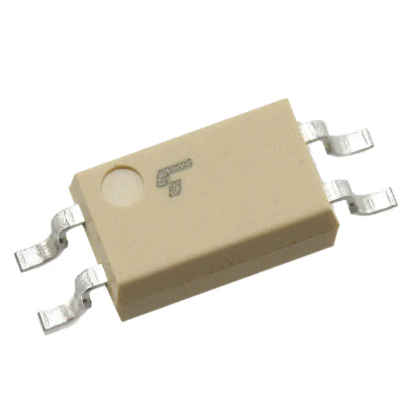

　　TLP291是一款性能稳定、结构紧凑的光电耦合器，其电气和光学参数经过精确设计，能够满足多种工业与通信应用的隔离需求。它通常采用SOP-4或DIP-4封装形式，封装尺寸小巧，便于电路板高密度布置。其主要参数如下：

　　在输入端方面，TLP291内部集成一个红外发光二极管（LED）。该LED的正向电压（VF）典型值为1.14V，最大值为1.4V（当IF=20mA时），其最大正向电流（IF）为50mA，允许的反向电压（VR）为5V。输入端的功率消耗一般在70mW左右，具备较高的能量转换效率。

　　在输出端，TLP291采用光电晶体管作为接收元件，典型的集电极-发射极电压（VCEO）为80V，集电极电流（IC）最大可达50mA。其集电极-发射极饱和电压（VCE(sat)）一般为0.1V至0.2V（IC=2mA时），说明在导通状态下压降很小，能有效保证输出信号的完整性。

　　在光电耦合特性方面，TLP291的电流传输比（CTR）通常为50%~600%，CTR的范围宽广，使其适应不同的驱动电流条件。响应时间方面，TLP291的上升时间和下降时间一般均在3μs至18μs之间，适合低速和中速信号传输应用。

　　在绝缘性能方面，TLP291的隔离耐压高达3750Vrms，可有效防止高压对低压控制电路的冲击。其工作温度范围为-55℃至+110℃，存储温度范围为-55℃至+125℃，在恶劣工业环境下依然能保持稳定性能。

　　TLP291以其高隔离耐压、低功耗、响应稳定和广泛的工作温度范围，成为电源控制、信号隔离及工业自动化系统中可靠的光耦选型之一。

　　TLP291的工作原理

　　TLP291的工作原理基于光电隔离技术，通过光信号实现输入端与输出端之间的电气隔离。其内部主要由两个核心部分组成：红外发光二极管（LED）和光电晶体管（Phototransistor）。输入端连接LED，输出端连接光电晶体管，两者之间通过透明的光学介质进行光信号传递，而没有直接的电气连接，从而实现信号隔离。

　　当输入端施加正向电压时，LED通电后会发出一定波长的红外光。该光线穿过内部的隔离层，照射到输出端的光电晶体管上，使晶体管的基极区域受到光照而产生光电流。此光电流经过放大后使得晶体管导通，从而实现从输入信号到输出信号的传递。若输入端无信号或电流过小，LED不发光，光电晶体管保持截止状态，输出端则处于高阻状态，实现输入与输出的隔离。

　　在这一过程中，输入端与输出端之间的电压隔离完全依赖于光信号的传输，因此可承受数千伏的电压差而不发生击穿。TLP291的隔离耐压高达3750Vrms，使其在高压控制与低压信号采集系统中能有效保护微控制器、单片机和逻辑电路不受高压干扰。

　　TLP291的电流传输比（CTR）决定了输入电流与输出电流的比例。当输入LED电流增加时，输出端的集电极电流也随之增加。通过调节输入电流大小，可以灵活控制输出信号幅度，从而实现信号放大、逻辑转换或电平匹配。

　　TLP291利用光作为信号媒介，将电信号转化为光信号再转回电信号，在实现电气隔离的同时保留信号的完整性和稳定性，是一种安全、可靠的信号传输器件，广泛用于电源控制、通信接口和工业控制系统中。

　　TLP291的作用

　　TLP291的主要作用是实现电气隔离和信号传输，它通过光耦合原理在不同电压或不同地电位的电路之间传递信号，从而有效保护低压控制系统免受高压干扰或浪涌的影响。其在电子系统中的核心功能包括信号隔离、逻辑电平转换、噪声抑制以及系统安全保护。

　　电气隔离是TLP291最关键的作用。通过光信号传输方式，输入端和输出端之间没有直接的电气连接，可承受高达3750Vrms的隔离电压。这种隔离特性可以防止高压侧电路的异常电压反向传入控制系统，避免单片机、微处理器等低压器件因电压冲击而损坏。

　　TLP291可用于信号传输与电平转换。在系统中，输入信号通过LED转换为光信号，再由光电晶体管转换回电信号，实现从高电平到低电平或从低电平到高电平的转换。这使其常用于不同电压标准系统之间的接口，例如5V控制电路驱动12V或24V负载的场合。

　　TLP291在抗干扰与信号隔离方面表现出色。在工业自动化、通信设备和电源系统中，电磁干扰和地环流常导致信号失真。TLP291通过光隔离，有效切断共地干扰路径，提升系统抗噪声能力，确保信号传输的稳定性与准确性。

　　TLP291还常用于安全保护电路。例如在开关电源、逆变器、PLC输入输出模块中，TLP291用来检测信号、驱动继电器或MOS管，实现过压、过流及异常状态隔离报警。

　　TLP291凭借其高隔离电压、低功耗和可靠的信号传输性能，成为电源控制、工业控制、测量仪器以及家用电器控制系统中常用的光耦器件之一，是确保系统安全与信号完整性的重要元件。

　　TLP291的特点

　　TLP291是一款由东芝（Toshiba）推出的高性能光电耦合器，其设计充分兼顾了电气隔离能力、低功耗特性以及电路兼容性，广泛应用于电源控制、电机驱动和工业自动化系统中。该器件具备多项显著的性能特点，使其在众多光耦产品中具有较高的性价比与应用价值。

　　高隔离耐压性能是TLP291的重要特征之一。它的输入端与输出端之间隔离耐压高达3750Vrms，能够有效防止高压对低压控制电路的电气冲击，确保系统长期稳定运行。这一特性使其非常适合应用于高压电源、变频器和工业控制设备中。

　　TLP291具备低输入功耗与高灵敏度的特点。其内部采用高效红外发光二极管（LED），典型正向电流仅需5~10mA即可实现可靠驱动，正向压降（VF）较低，有助于降低整体系统能耗。同时，其宽广的电流传输比（CTR）范围为50%至600%，可灵活适应不同信号强度的应用需求。

　　响应速度快且信号传输稳定。TLP291的上升与下降时间在3μs至18μs之间，能够满足中低速信号隔离的要求，确保在数字电路或开关信号传输中具备良好的时序一致性。其低饱和压降（VCE(sat)）使输出信号失真小，输出电平清晰。

　　TLP291的封装紧凑、兼容性强。它提供SOP-4和DIP-4封装形式，适合自动贴装或通孔安装，具有优良的热稳定性和机械可靠性，适用于空间受限的高密度电路板设计。

　　TLP291的工作温度范围广，可在-55℃至+110℃环境下稳定工作，适应恶劣工业环境。

　　TLP291以其高隔离、高可靠性、低功耗、宽温度范围和优良的信号传输特性，成为工业自动化、电源系统及通信控制领域中可靠的光电隔离解决方案。

　　TLP291的应用

　　TLP291作为一款高性能光电耦合器，凭借其优异的电气隔离能力、低功耗、宽电流传输比（CTR）以及高可靠性，被广泛应用于各种需要信号隔离与安全保护的电子系统中，尤其在电源管理、工业控制、通信接口以及消费电子领域表现突出。

　　在开关电源与电源管理系统中，TLP291常被用于反馈隔离与信号检测电路。通过将高压侧的反馈信号隔离后传递给低压控制器，可以有效防止电网干扰或浪涌电压对PWM控制芯片的影响，提升电源系统的安全性与稳定性。例如，在AC-DC电源或DC-DC转换器中，TLP291常用于电压采样与调节反馈回路中。

　　在工业自动化与PLC系统中，TLP291起着信号隔离与保护作用。它可以隔离输入输出通道，防止高电压或噪声信号通过控制总线干扰主控制单元，从而保障PLC或微控制器的安全运行。此外，TLP291也被广泛应用于传感器信号采集模块中，实现信号的抗干扰传输与地环流隔离。

　　在电机驱动与逆变控制系统中，TLP291用于逻辑信号与功率驱动电路的隔离。例如，当单片机输出低电平控制信号时，TLP291可将信号隔离并驱动MOSFET或IGBT，实现对电机或负载的安全控制，防止高压回馈损坏控制端。

　　TLP291还广泛用于通信接口、电流检测电路、安全报警装置等应用场景中，用以实现电平转换、故障隔离与过压保护。

　　TLP291凭借高隔离电压、低功耗、响应快和优良的环境适应能力，成为现代电子系统中信号隔离与系统保护的重要器件，被广泛应用于电源控制、自动化设备、家电控制以及测量仪器等众多领域。

　　TLP291的详细型号及可替代型号说明

　　TLP291系列是东芝（Toshiba）推出的一类低功耗、小体积、高隔离电压的光电耦合器（Optocoupler）。该系列在设计上充分考虑了工业自动化、开关电源控制及信号隔离等领域的需求，因此根据不同的封装形式、CTR范围及引脚排列，TLP291被划分为多个子型号，以满足不同系统对响应速度、传输比及安装方式的要求。

　　一、TLP291的详细型号

　　TLP291-1：

　　TLP291-1是单通道光耦型号，内部包含一个红外发光二极管与一个光电晶体管。它采用SOP-4封装形式，体积小巧，非常适合在高密度电路板中使用。该型号的CTR（电流传输比）一般在50%~600%之间，典型输入电流为5~10mA，响应时间约为3μs~18μs，适合中低速信号隔离应用。

　　TLP291(SE)：

　　“SE”后缀版本通常代表更高的CTR精度分选等级。例如TLP291(SE(TP,F))表示其CTR范围在100%~600%之间，适合需要较高光电转换效率的场合。该型号常用于工业控制与信号采集模块中，对传输一致性要求较高。

　　TLP291-4：

　　TLP291-4为四通道光耦型号，内部集成四组独立的光电隔离通道，每个通道的性能与TLP291-1基本一致。其封装为SOP-16，可有效节省电路板空间，非常适合多路信号隔离系统，如多通道PLC输入模块、通信隔离模块或多输出电源监控系统。

　　TLP291-GB、TLP291-TP、TLP291-F等：

　　这些型号代表不同的包装形式与供货规格（如卷带包装、散装或管装），器件本身的电气参数基本相同，仅在生产及安装工艺上有所区别。对于自动贴片生产线，通常选择TLP291-TP版本，而对于小批量手工装配，可选用TLP291-F或TLP291(GB)版本。

　　综上，TLP291系列的差异主要体现在通道数、CTR范围及封装方式上，电气特性总体一致，均具备高隔离电压（3750Vrms）、宽工作温度范围（-55℃~110℃）以及较低的输入功耗特性。

　　二、TLP291可替代的型号

　　由于TLP291具有通用型光电晶体管输出结构，其电气特性与许多主流光耦型号兼容，因此在许多应用中可以直接替代其他品牌或型号的光耦件。以下是几类可被TLP291替代的常见型号：

　　替代同类东芝型号：TLP181、TLP521系列

　　TLP291可在多数电路中直接替代TLP181及TLP521系列光耦。与TLP181相比，TLP291具备更低的输入电流、更高的CTR范围以及更快的响应速度；与TLP521相比，TLP291的封装更小、功耗更低，适合高密度和低功耗应用。

　　替代夏普（Sharp）型号：PC817系列

　　PC817是最常见的通用光耦型号，其结构与TLP291基本一致，均采用LED与光电晶体管结构。TLP291在性能上可完全兼容PC817，甚至在响应速度和CTR稳定性方面表现更优。对于需要更高隔离电压或更小封装尺寸的电路，TLP291是PC817的理想替代方案。

　　替代Everlight型号：EL817系列

　　TLP291在CTR范围、隔离耐压及引脚布局上与EL817系列高度相似。EL817的CTR典型值为80%~160%，而TLP291的CTR范围更宽（50%~600%），在设计时可通过调整输入电流实现兼容。因此在中低速信号传输与反馈电路中，TLP291可直接取代EL817使用。

　　替代Lite-On型号：LTV-817、LTV-521系列

　　Lite-On的LTV系列光耦在工业与消费电子领域应用广泛。TLP291与其在电气特性上高度兼容，均支持高达3750Vrms的隔离耐压，并且TLP291的功耗更低、响应更快，适合电源反馈与逻辑隔离场合。

　　替代Vishay型号：VO615A、CNY17系列

　　TLP291在集电极-发射极电压（80V）和隔离耐压（3750Vrms）方面与VO615A、CNY17系列接近，输出形式相同，能在多数低速逻辑或控制接口中互换使用。TLP291的优点在于封装更小（SOP-4对比DIP-6），更利于现代紧凑型电路板布局。

　　替代光宝与冠西（COSMO）型号：K817、OC817系列

　　这些光耦同样采用光晶体管输出，输入输出特性与TLP291匹配。若电路对引脚排列和CTR要求一致，TLP291可实现无须修改电路即可直接替换，常用于开关电源反馈、信号隔离、通信接口保护等电路中。

　　三、替代总结

　　总体来看，TLP291是一款兼容性极强的通用光耦合器，能够在多种品牌与型号之间进行互换。无论是替代Toshiba自家旧型号（如TLP181、TLP521），还是替代其他厂商的主流型号（如PC817、EL817、VO615A、CNY17），都无需修改电路结构即可实现相同功能。

　　TLP291在性能上更具优势：

　　更宽的CTR范围，适应不同电流驱动条件；

　　更低的输入功耗，提高系统能效；

　　更紧凑的封装，便于小型化设计；

　　更高的隔离耐压，保障系统安全。

　　因此，在电源反馈、信号检测、逻辑隔离及工业控制等领域，TLP291不仅可作为老型号光耦的替代产品，更是性能更优、可靠性更高的理想升级选择。
