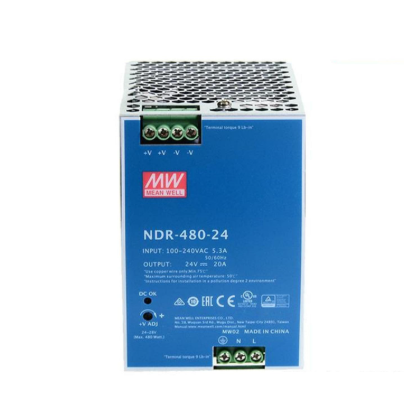

NDR-480-24的参数

　　NDR-480-24是明纬（Mean Well）NDR系列的一款工业级开关电源，输出功率为480W，输出电压为24V直流，其技术参数详细体现了其高性能和可靠性。

　　输入参数方面，NDR-480-24支持宽电压输入，范围为100~240V AC，频率为50/60Hz，同时具备200~350V DC直流输入的兼容能力。这意味着它能够适应不同国家和地区的电网环境，在交流和直流供电场景中都能稳定工作。输入效率通常高达92%以上，高效率的设计不仅降低了能耗，还减少了运行中的发热量，提高了系统可靠性。

　　输出参数方面，NDR-480-24的额定输出电压为24V DC，额定输出电流为20A，总输出功率为480W。电压调节精度通常在±1%以内，输出电流精度高，可确保负载设备的稳定运行。同时，该电源具有低纹波和噪声特性，输出纹波电压通常低于150mVp-p，能够有效保护对电源敏感的工业控制设备和电子元件。

　　保护特性方面，NDR-480-24内置多重保护功能，包括过载保护（OLP）、过压保护（OVP）、过温保护（OTP）和短路保护（SCP）。在过载或短路情况下，电源能够自动限制输出或进入恒流模式，防止设备损坏。同时，过温保护能够在内部温度异常升高时自动降低输出功率或关闭电源，保证长时间稳定运行。

　　环境适应性方面，NDR-480-24工作温度范围为-25°C至+70°C，储存温度范围为-40°C至+85°C，湿度适应性强，防护等级高，可在恶劣工业环境中长期工作。电源采用导轨安装方式，安装灵活方便，并通过了多项安全认证，如UL、CE、TUV等，符合国际工业标准。

　　NDR-480-24以其宽输入电压、稳定输出、高效率、多重保护和良好的环境适应性，为工业自动化、机械控制、楼宇设备等应用场景提供了可靠的电源解决方案。

　　NDR-480-24的工作原理

　　NDR-480-24作为一款高功率工业级开关电源，其核心工作原理基于脉宽调制（PWM）开关技术和高频变压器隔离设计，通过高效转换实现稳定的直流输出。其工作过程主要可分为输入整流、功率转换、稳压输出和保护控制四个环节。

　　交流输入电压通过整流滤波电路被转换为直流电压。NDR-480-24支持100~240V AC宽电压输入，输入端的整流桥将交流电整流为高压直流，再经过滤波电容去除大部分交流纹波，使得后续电路可以稳定工作。在直流输入模式下，电源同样能够通过滤波和稳压处理，保证电压平稳。

　　接下来是功率转换阶段。整流后的高压直流电压通过PWM控制的功率开关管进行高频开关，生成高频脉冲电压。该脉冲电压经过高频变压器进行电气隔离，并按比例升降压，实现输入与输出的电压转换。高频开关技术使电源体积小、效率高，同时减轻了变压器和滤波器的负担。

　　稳压输出阶段中，二次侧的整流和滤波电路将高频脉冲电压转换为平滑的24V直流输出。NDR-480-24通过反馈控制回路不断监测输出电压与电流，并调节PWM占空比，使输出电压保持稳定，同时响应负载变化，实现精确的稳压和恒流控制。

　　在保护控制方面，NDR-480-24内置多重保护机制。过载保护（OLP）通过检测输出电流，当电流超过设定值时自动降低输出或进入恒流模式；过压保护（OVP）通过调节反馈电路或直接切断输出防止设备损坏；过温保护（OTP）通过温度传感器监控内部温度，超过阈值时限制输出或关闭电源；短路保护（SCP）则在输出短路时立即断电或进入保护状态，防止电源和负载损坏。

　　NDR-480-24通过交流整流、高频开关变换、稳压输出以及多重智能保护协同工作，实现了高效率、稳定、安全的工业直流电源输出，能够为自动化设备和控制系统提供可靠的电力保障。

　　NDR-480-24的作用

　　NDR-480-24作为一款工业级高功率开关电源，其主要作用是为各种工业设备和自动化系统提供稳定、可靠的直流电源，从而保障系统的正常运行和设备的长期稳定性。它不仅满足功率需求，还具备多重保护功能和良好的环境适应性，因此在现代工业控制和自动化领域扮演着核心角色。

　　NDR-480-24能够将宽范围的交流电（100~240V AC）或直流电（200~350V DC）稳定转换为24V直流电，为下游控制器、传感器、执行器、PLC（可编程逻辑控制器）、伺服驱动器等设备提供持续电力。这种高效、稳定的电源输出，可以有效降低设备因电压波动导致的故障率，提高系统可靠性。

　　NDR-480-24通过恒压恒流输出特性，确保负载设备在不同工作状态下都能获得适当的电流和电压。例如，在负载变化较大的自动化生产线或机械控制系统中，它能够快速响应电流和电压的波动，保证设备不会因瞬时负载变化而损坏或性能下降。

　　NDR-480-24的多重保护功能也是其重要作用之一。过载保护、过压保护、短路保护和过温保护能够在异常情况下自动调节输出或切断电源，避免设备损坏和生产中断。这对于工业环境中经常出现的高负载、长时间运行以及复杂电网干扰具有重要意义。

　　NDR-480-24的高效率设计和宽温工作范围使其在节能降耗和环境适应性方面表现出色。在工业自动化、机床控制、交通信号设备、楼宇自动化系统及LED照明控制等领域，NDR-480-24能够提供稳定的动力支持，同时延长设备寿命，减少维护成本。

　　NDR-480-24的作用不仅仅是提供电能，更在于通过稳定可靠的电源输出和智能保护，为工业设备和自动化系统创造安全、连续、可控的运行环境，是现代工业和自动化设计中不可或缺的核心电源组件。

　　NDR-480-24的特点

　　NDR-480-24作为明纬（Mean Well）NDR系列的一款工业级开关电源，其独特的设计和优异的性能，使其在工业自动化、机械控制和楼宇照明等领域具有显著优势。其主要特点可以从输出性能、保护功能、环境适应性、安装便捷性和可靠性等方面进行分析。

　　NDR-480-24具有高功率和稳定输出特性。其额定输出功率为480W，输出电压为24V直流，输出电流可达20A，能够满足大功率设备和工业系统的需求。电源采用恒压恒流输出模式，输出电压精度高，通常在±1%以内，纹波和噪声低，保证下游设备稳定运行，不会因电压波动影响控制系统或精密电子元件的正常工作。

　　该电源具备多重保护功能。NDR-480-24内置过载保护（OLP）、过压保护（OVP）、过温保护（OTP）和短路保护（SCP）。这些保护功能可以在异常工况下自动调节输出或断电，防止设备损坏，提高系统安全性。尤其是在复杂工业环境中，频繁的负载变化、瞬间过流和高温情况常见，多重保护确保了电源和设备的长期稳定运行。

　　环境适应性是NDR-480-24的另一大特点。它工作温度范围广，可在-25°C至+70°C环境下稳定运行，并具有优异的散热设计和防护性能，可适应工业现场的高温、高湿及振动环境。宽输入电压范围（100~240V AC或200~350V DC）也使其在全球不同电网环境中均可使用。

　　安装与维护方面，NDR-480-24支持导轨安装，结构紧凑、体积小，便于在工业控制柜或机柜中灵活布置，节省空间并方便更换或维护。同时，其高效率设计（通常92%以上）不仅降低了能耗，也减少了运行发热，提高了系统的可靠性和寿命。

　　NDR-480-24具有高功率输出、恒压恒流稳定、低纹波噪声、多重保护、宽温适应、安装便捷及高效率等特点，使其成为工业自动化、电力控制及楼宇系统中可靠、高性能的核心电源解决方案。

　　NDR-480-24的应用

　　NDR-480-24作为一款高功率工业级开关电源，因其稳定可靠的输出性能和多重保护特性，在各类工业和自动化设备中得到了广泛应用。其应用场景主要集中在工业控制、机械自动化、交通信号、楼宇设备以及LED照明等领域。

　　在工业控制领域，NDR-480-24通常用于为PLC（可编程逻辑控制器）、工控机、传感器及执行器提供稳定的直流电源。工业控制系统要求电源输出电压稳定，纹波小，以保证控制逻辑的精确执行和设备的正常运行。NDR-480-24能够通过恒压恒流输出及过载、过压、短路保护，确保在负载波动或突发情况时系统安全可靠，减少停机和维护成本。

　　在机械自动化领域，NDR-480-24可用于伺服驱动器、步进电机控制系统以及自动化生产线设备。其高功率输出和快速响应能力，能够支持设备在高负载、高频切换状态下稳定运行，同时多重保护功能有效防止因过流或过温造成的设备损坏。导轨安装设计也便于集成在自动化控制柜中，提高安装效率。

　　在交通和楼宇应用中，NDR-480-24被用于信号控制系统、监控设备、门禁系统以及楼宇自动化设备供电。宽电压输入和高效率特点，使其可以在不同电网环境下稳定工作，同时为长期运行的系统提供可靠保障。其低纹波、低噪声输出能够保护敏感电子设备免受电源干扰，保证监控和控制系统的精确执行。

　　NDR-480-24还适用于LED照明控制及显示屏系统，尤其是在需要高功率稳定供电的场合，如工业厂房、商业建筑和户外广告牌。其稳定的24V直流输出可以直接驱动LED模块，并保证长时间连续点亮而不降低亮度或损坏灯具。

　　NDR-480-24以其高可靠性、高效率、多重保护和良好的环境适应性，成为工业控制、机械自动化、交通信号、楼宇自动化和LED照明等应用领域中不可或缺的电源解决方案，为各类设备的稳定运行和系统安全提供了坚实保障。

　　NDR-480-24的型号及可替代型号

　　一、NDR-480-24的详细型号

　　NDR-480-24属于明纬（Mean Well）NDR系列的一款高功率工业开关电源，其系列型号多样，针对不同输出电压和功率需求提供多种选择。具体型号主要包括：

　　NDR-480-12：输出电压12V DC，额定功率480W，适用于低压直流系统。

　　NDR-480-15：输出电压15V DC，额定功率480W，可为部分自动化控制设备或工业传感器供电。

　　NDR-480-24：输出电压24V DC，额定功率480W，是工业控制、机械自动化及楼宇系统中常用型号。

　　NDR-480-36：输出电压36V DC，额定功率480W，可用于对电压要求较高的设备，如某些伺服驱动器或高功率LED系统。

　　NDR-480-48：输出电压48V DC，额定功率480W，适用于高压直流系统或大型工业设备供电。

　　每款型号都具备宽输入电压范围（100~240V AC 或 200~350V DC）、高效率（通常92%以上）、低纹波输出、恒压恒流特性以及多重保护功能（过载、过压、短路、过温），同时支持导轨安装，便于工业控制柜集成。不同型号的选择主要依据输出电压和负载功率需求。

　　二、NDR-480-24可替代的型号

　　在实际应用中，NDR-480-24凭借其稳定可靠的24V DC输出和高功率特性，可以替代市场上多种同类工业电源型号，尤其是那些额定功率在400~500W、输出电压为24V DC的开关电源。可替代的型号主要包括以下几类：

　　同厂商同系列型号：

　　NDR-450-24、NDR-500-24：这些型号在输出电压与功率范围上与NDR-480-24接近，可直接替换使用，尤其适合工业控制或自动化设备升级时更换电源模块。

　　其他明纬系列工业电源：

　　HDR-480-24：HDR系列体积略小，但电压和功率规格与NDR-480-24类似，可在空间有限但功率需求相近的场景中替代。

　　DRP-480-24：DRP系列为工业级高稳定电源，其输出特性与NDR-480-24匹配，可在机械自动化和LED照明系统中作为替代选择。

　　其他品牌的24V 480W工业开关电源：

　　TDK Lambda HWS480-24、Delta HEP-480-24、MEAN WELL RSP-500-24 等品牌型号：这些型号在电压、电流和功率特性上与NDR-480-24兼容，通过适当的安装和接线调整，可以替代NDR-480-24用于工业控制、自动化设备和楼宇系统。

　　注意替代条件：

　　输出电压必须严格匹配24V DC，以保证下游设备正常工作。

　　额定功率要满足或略高于原电源，以保证在高负载下仍能稳定供电。

　　输入电压范围、纹波噪声及保护功能应接近原型号，以保证设备安全性和长期可靠性。

　　安装尺寸和接口方式应兼容，以减少改动成本。

　　NDR-480-24不仅是工业控制和自动化设备的理想电源，其稳定可靠的性能和宽输入特性使其能够替代市场上多款同规格、高功率的24V DC开关电源型号，无论是同厂商系列还是其他品牌产品，都可以在满足功率、稳定性和保护要求的前提下实现替换应用，为工业设备提供可靠的电力保障。
