74LS20的参数

　　74LS20是一款典型的TTL（晶体管-晶体管逻辑）低功耗肖特基系列双四输入与非门（Dual 4-Input NAND Gate）集成电路，其主要参数决定了它在数字电路中的性能和应用范围。以下是74LS20的详细参数说明：

　　1. 电源电压（Vcc）： 74LS20的推荐工作电压为5V直流（DC），其允许电压范围通常在4.75V到5.25V之间。这种电压范围保证芯片在正常温度条件下能够稳定工作。

　　2. 输入电压（ViH / ViL）： 高电平输入电压（ViH）一般为2.0V以上，低电平输入电压（ViL）为0.8V以下。这意味着当输入电压高于2V时被识别为逻辑“1”，低于0.8V时被识别为逻辑“0”，从而实现逻辑运算的准确判断。

　　3. 输出电压（VoH / VoL）： 在典型负载条件下，高电平输出（VoH）通常在2.7V以上，低电平输出（VoL）一般低于0.5V。这保证了74LS20能够直接驱动其他TTL或CMOS逻辑电路而无需额外缓冲。

　　4. 输出电流（IoH / IoL）： 高电平输出电流IoH约为-0.4mA，低电平输出电流IoL可达8mA。这使得74LS20能够在保持低功耗的同时驱动较多负载，适合中小规模数字电路。

　　5. 功耗与功率消耗（Pd）： 单个芯片静态功耗通常在2~3mW之间，低功耗特性符合LS系列芯片的设计理念，同时减少了电路板的热量积累，提高可靠性。

　　6. 开关特性： 74LS20具有较快的传播延迟时间（tPLH / tPHL），一般在10~20ns左右。这使芯片适合中高速逻辑运算，能够满足大多数TTL逻辑电路对速度的要求。

　　7. 工作温度范围（Ta）： 芯片一般可在0℃到70℃的环境温度下正常工作，工业级版本则可扩展至-40℃到85℃。

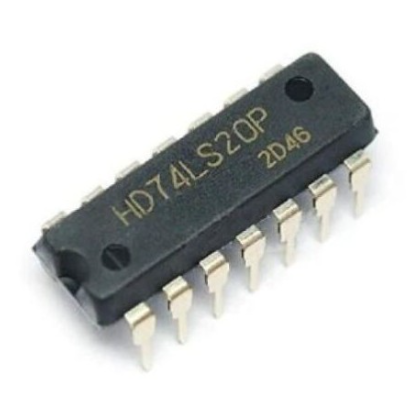

　　8. 封装类型： 常见封装为DIP-14（双列直插）和SO-14（小型封装表贴），便于不同电路板设计需求。

　74LS20以其5V供电、低功耗、高速逻辑处理能力、适中的输出电流和可靠的工作温度范围，成为数字电路设计中广泛使用的四输入与非门芯片，适合组合逻辑、地址译码以及多输入控制逻辑等多种应用。

　　74LS20的工作原理

　　74LS20是一款双四输入与非门（Dual 4-Input NAND Gate）集成电路，其工作原理基于逻辑与非（NAND）运算。与非门是数字电路中的基础逻辑单元，其输出状态取决于输入信号的逻辑组合：当所有输入均为高电平（逻辑1）时，输出为低电平（逻辑0）；只要有任意一个输入为低电平（逻辑0），输出即为高电平（逻辑1）。74LS20的每个门有四个输入端，可独立完成这一逻辑功能。

　　74LS20采用TTL（晶体管-晶体管逻辑）低功耗肖特基技术，其内部电路由多级晶体管组成。输入端接收到逻辑信号后，通过输入晶体管进行电平判断，并通过耦合晶体管实现信号的逻辑组合。具体而言，当四个输入端均为高电平时，内部晶体管形成导通路径，将输出端拉低，实现逻辑0输出；当任意一个输入端为低电平时，晶体管导通路径被阻断，输出端保持高电平，实现逻辑1输出。

　　芯片具有两个独立的四输入与非门，输出端之间互不干扰，可以同时完成两组逻辑运算。74LS20的输出能力较强，可直接驱动TTL逻辑或CMOS输入电路，这使其能够在复杂的数字系统中作为基本逻辑运算单元使用。

　　74LS20还具有一定的噪声容限和高速响应特性。TTL低功耗肖特基工艺使其传播延迟时间较短，通常在10~20纳秒范围内，从而保证在中高速数字电路中能快速响应输入变化。工作过程中，电源电压为5V，确保逻辑判断精确可靠，同时功耗较低，提高了芯片在多门电路设计中的应用灵活性。

　　74LS20通过内部晶体管的组合实现四输入逻辑与非运算，其核心工作原理是“输入全为高输出低，输入任意低输出高”，在数字电路中被广泛用于多输入逻辑判定、地址译码及控制信号生成等应用。

　　74LS20的作用

　　74LS20是一款双四输入与非门（Dual 4-Input NAND Gate）集成电路，其主要作用是在数字电路中实现逻辑与非（NAND）运算。作为基础逻辑器件，74LS20能够将多个输入信号组合，通过逻辑运算生成所需的输出信号，从而在复杂数字系统中发挥关键作用。

　　在组合逻辑电路中，74LS20可以用来实现多输入逻辑判定。例如，当需要判断多个条件同时成立时，可以将这些条件信号接入四个输入端，通过与非运算得到所需的逻辑输出。其输出高低电平直接反映输入条件的组合状态，从而实现自动控制、状态判断或条件触发功能。

　　74LS20还广泛应用于地址译码电路。计算机系统或存储器接口中，地址译码器需要将多位地址信号进行组合判断，以选择特定存储单元或外设。利用74LS20的四输入与非门，可将高位和低位地址信号组合，生成选通信号，从而实现存储器或外设的精确访问。

　　此外，74LS20在脉冲控制和信号整形电路中也有重要作用。由于其输出能够驱动TTL或CMOS逻辑电路，因此可以作为脉冲生成、触发或抑制电路的核心逻辑单元。通过与其他逻辑门组合，74LS20可以实现计数器复位、定时控制或多条件触发等功能，提高电路的逻辑处理能力。

　　另外，74LS20的多输入结构使其在减少电路元件数量、简化电路设计方面具有优势。一个四输入与非门可以替代多个二输入门组合，实现相同的逻辑功能，从而降低成本、节省空间，并提高电路的可靠性和抗干扰能力。

　　74LS20在数字电路中主要作用是实现多输入逻辑与非运算，广泛应用于组合逻辑判断、地址译码、脉冲控制及信号整形等领域。它通过快速响应、可靠输出和多输入灵活性，为各种数字系统提供稳定、可靠的逻辑运算支持。

　　74LS20的特点

　　74LS20是一款典型的TTL低功耗肖特基（Low-power Schottky）系列四输入与非门集成电路，其设计和性能特点使其在数字电路中广泛应用。以下是74LS20的主要特点说明：

　　1. 多输入结构

　　74LS20的每个门具有四个独立输入端，可以完成四输入逻辑与非运算。相比传统的二输入与非门，四输入设计可以减少外部逻辑门的使用数量，简化电路设计，提高电路集成度，适合处理多条件逻辑判断。

　　2. 高速响应

　　采用TTL低功耗肖特基工艺，使74LS20具有较快的开关速度。其典型传播延迟时间一般在10~20纳秒范围内，能够满足中高速数字电路的逻辑处理需求，保证在复杂逻辑运算中输出信号的及时性和准确性。

　　3. 低功耗

　　74LS20属于低功耗肖特基系列芯片，静态功耗通常仅为几毫瓦。低功耗特性不仅减少了系统的整体能耗，还降低了电路板的热量积累，提高了电路的可靠性和稳定性。

　　4. 输出驱动能力强

　　74LS20的输出电流能力较大，低电平输出可达8mA左右，高电平输出也能稳定驱动TTL或CMOS逻辑电路。这使得芯片在多门逻辑组合或复杂系统中能够直接驱动其他电路，简化外围设计。

　　5. 宽工作电压范围与温度适应性

　　74LS20的工作电压为5V，允许波动范围在4.75V至5.25V之间，同时可在0℃~70℃的环境下稳定工作。工业级版本则可扩展至-40℃~85℃，适应不同使用场景。

　　6. 高可靠性与抗干扰能力

　　TTL低功耗肖特基工艺赋予74LS20良好的抗噪声能力，在干扰环境中仍能保持逻辑判断准确。加之内部结构简单、输入端耦合晶体管合理，使其在长时间工作下可靠性高。

　　74LS20以其多输入结构、高速响应、低功耗、强输出驱动能力及良好的可靠性，成为数字电路设计中常用的逻辑器件，广泛应用于组合逻辑、地址译码、信号控制及复杂逻辑运算等领域。

　　74LS20的应用

　　74LS20是一款双四输入与非门（Dual 4-Input NAND Gate）集成电路，因其多输入、高速响应和低功耗特性，在数字电路设计中有广泛的应用。其应用主要体现在组合逻辑、地址译码、脉冲控制以及数字信号处理等多个方面。

　　1. 组合逻辑电路

　　在数字系统中，组合逻辑电路根据输入信号的不同组合生成特定输出。74LS20能够将四个输入信号进行逻辑与非运算，直接输出所需的逻辑结果。当系统需要判断多个条件是否同时满足时，四输入与非门可以减少外部门电路的数量，从而简化设计、提高系统稳定性。

　　2. 地址译码与存储器控制

　　在微处理器系统或存储器接口中，地址译码器需要根据多位地址信号选择对应的存储单元或外设。74LS20的四输入结构非常适合实现多位地址信号组合判定，通过与非运算生成选通信号，实现对存储器或外设的精确控制。其高输出驱动能力也确保了选通信号的可靠性。

　　3. 脉冲控制与定时电路

　　74LS20在脉冲控制电路中可以实现多条件触发、脉冲生成或复位控制。例如，在计数器或时序电路中，通过组合多个输入信号生成特定的复位或触发脉冲，确保电路按照预定逻辑顺序工作，提高系统的可靠性和精度。

　　4. 信号整形与逻辑转换

　　在复杂数字系统中，信号可能因干扰或传输延迟而波形失真。74LS20可以通过逻辑运算对输入信号进行整形和处理，将不规则信号转换为标准逻辑电平输出，为后续逻辑电路提供稳定可靠的信号源。

　　5. 工业控制与电子设备

　　74LS20还广泛用于工业控制系统、计算机接口电路及各类电子设备中，用于实现条件判断、状态控制及报警触发等功能。其低功耗、高速特性，使其适合连续工作且要求稳定性的场景。

　　74LS20通过四输入与非运算，在组合逻辑、地址译码、脉冲控制、信号整形及工业控制等领域发挥重要作用。它不仅简化了电路设计，还提高了系统可靠性和逻辑处理效率，是数字电子设计中不可或缺的基础器件。

　　74LS20的详细型号及可替代型号

　　一、74LS20的详细型号

　　74LS20属于74系列低功耗肖特基（Low-power Schottky, LS）逻辑芯片中的双四输入与非门（Dual 4-Input NAND Gate）。在实际应用中，74LS20有多种型号和封装形式，以满足不同的设计和环境需求。常见的详细型号如下：

　　标准TTL低功耗肖特基型号

　　SN74LS20N：德州仪器（TI）生产的标准DIP-14封装版本，适用于通用数字电路。

　　MC74LS20N：摩托罗拉（Motorola）生产的低功耗肖特基TTL四输入与非门，DIP封装。

　　表面贴装封装型号

　　SN74LS20D：德州仪器生产的SOIC-14表贴封装版本，适用于SMT工艺的电路板。

　　MC74LS20DW：摩托罗拉的SOIC-14贴片封装，适合表面贴装应用。

　　工业级及扩展温度范围型号

　　SNJ54LS20J：54系列工业级四输入与非门，工作温度范围为-40℃至85℃，适合工业控制及恶劣环境。

　　MC74LS20AD：扩展工业温度范围版本，DIP或SOIC封装，适合高可靠性需求。

　　兼容增强型或低功耗版本

　　74LS20A：增强型低功耗肖特基版本，相比标准74LS20具有更快的切换速度和更低功耗。

　　74LS20AC：低功耗兼容型版本，优化了输入噪声容限和输出驱动能力。

　　这些型号在功能上基本一致，主要差异在于封装形式、温度适应范围及功耗和开关速度优化，使得设计者可以根据实际应用需求选择合适型号。

　　二、74LS20可替代的型号

　　在电路设计或维修中，当74LS20原型号无法获取或需要升级时，可以选择功能兼容、逻辑功能相同的其他型号进行替代。可替代型号主要包括以下几类：

　　74系列其他低功耗肖特基逻辑（LS系列）

　　74LS00：四个双输入与非门。虽然74LS00每个门只有两个输入，但通过将两个或更多门组合使用，可以实现四输入逻辑运算，从而替代74LS20。

　　74LS10：三输入与非门，通过组合两个三输入与非门，也可实现四输入逻辑运算。

　　标准TTL逻辑门（无低功耗肖特基）

　　74TTL20：原始TTL版本的双四输入与非门，功能与74LS20相同，但功耗略高，切换速度略慢。适用于对功耗要求不高的场合。

　　74HCT20：高速度CMOS兼容TTL输入四输入与非门，可直接替代74LS20，适合现代数字电路中TTL与CMOS混合设计。

　　CMOS兼容型号

　　CD4023：三输入与非门，可组合实现四输入NAND功能，适合电源电压较宽（3V~15V）的CMOS电路。

　　HC20 / HCT20：HC系列高速CMOS四输入与非门，与74LS20逻辑功能完全兼容，可在5V电路中直接替代，且具备更低功耗。

　　多输入组合替代方案

　　当无法直接获得四输入与非门时，也可以通过组合两个或三个二输入与非门（如74LS00、74LS02）实现相同逻辑功能。这种替代方式需要增加电路元件，但在紧急情况下可快速实现功能兼容。

　　三、选择替代型号的注意事项

　　电源兼容性：替代芯片应与原电路电源电压匹配，例如74LS20工作电压为5V，选择74HCT20或HC20时需保证5V供电。

　　逻辑电平匹配：TTL与CMOS的输入电平不同，使用CMOS型号替代时需确保输入逻辑电平与原电路兼容，防止逻辑判断错误。

　　输出驱动能力：74LS20输出可驱动多个TTL负载，替代芯片应具备相近的输出电流能力，以保证系统稳定性。

　　开关速度与延迟：74LS20传播延迟时间一般为10~20纳秒，选择替代型号时应考虑切换速度，避免在高速电路中出现时序问题。

　　74LS20拥有多种型号，包括标准DIP封装、表面贴装、工业级以及增强型低功耗版本。它可以被多种功能兼容的逻辑芯片替代，如74LS00、74TTL20、74HCT20、HC20以及CD4023等。替代时需考虑电源电压、逻辑电平、输出驱动能力及开关速度等因素，以确保电路功能完整且可靠。通过合理选择替代型号，74LS20在数字电路设计中的应用灵活性得以延展，同时解决了元器件采购和维护中的实际问题。
