XC7Z020-2CLG484I的主要参数

　　XC7Z020-2CLG484I是赛灵思（Xilinx）Zynq-7000系列中的一款片上系统（SoC），其参数体现了处理器性能、可编程逻辑资源以及接口能力，为嵌入式系统和高性能应用提供了强大支持。以下是该器件的主要参数及说明：

　　处理器核心

　　XC7Z020-2CLG484I内部集成 双核ARM Cortex-A9处理器，主频可达667MHz，具备高效的指令执行能力和多任务处理能力。双核设计支持对称多处理（SMP），能够同时处理多个计算任务，提高系统响应速度。

　　片上可编程逻辑（FPGA）

　　器件包含约 85,000个逻辑单元（LUTs） 和 220个片上DSP模块，用于实现自定义的硬件加速算法或高速数据处理。逻辑单元支持高度并行计算，可用于图像处理、信号处理、通信协议加速等应用。

　　存储资源

　　片上Block RAM（BRAM）：约4.9Mb，可用于高速缓存、FIFO或数据缓冲。

　　支持外部存储接口，如DDR3/DDR2内存接口，扩展系统内存容量，提高数据处理能力。

　　I/O接口

　　XC7Z020-2CLG484I提供丰富的高速I/O和外设接口，包括：

　　Ethernet：支持千兆以太网连接

　　USB 2.0

　　UART、SPI、I²C

　　CAN、SD/SDIO接口

　　可编程逻辑I/O支持LVDS、LVCMOS、HSTL等多种电平标准，便于与外部设备互联

　　时钟与速度等级

　　型号中的“-2”表示器件属于 标准速度等级，适合大多数嵌入式应用，具有良好的性能与功耗平衡。片上时钟可通过PLL进行灵活配置，满足系统对频率的不同需求。

　　封装与引脚

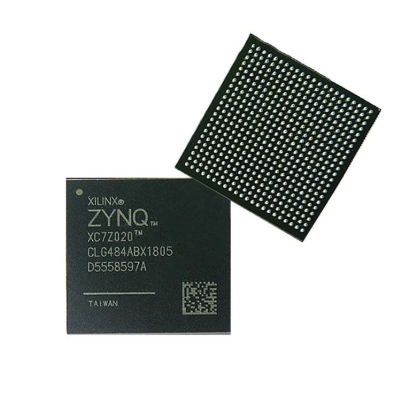

　　XC7Z020-2CLG484I采用 CLG484封装，共有484个引脚，支持高密度连接和多通道I/O，适合板级设计中的复杂互连需求。

　　功耗与温度范围

　　器件设计支持低功耗运行，典型应用中功耗可根据FPGA利用率和ARM负载进行优化。工作温度范围为 0°C至85°C，部分工业级版本支持更宽温度范围，可应用于工业环境。

　　XC7Z020-2CLG484I结合了高性能ARM处理器与灵活可编程逻辑，拥有丰富的I/O接口和片上资源，适合构建嵌入式计算平台、高速数据处理系统以及工业自动化和通信应用，为复杂系统提供高效可靠的硬件基础。

　　XC7Z020-2CLG484I的工作原理

　　XC7Z020-2CLG484I是Xilinx Zynq-7000系列片上系统（SoC），其工作原理基于将高性能处理器（Processing System, PS）与可编程逻辑（Programmable Logic, PL）紧密结合，通过硬件与软件协同实现系统功能。器件的核心理念是“软件可编程、硬件可加速”，既能处理复杂计算任务，又能通过硬件实现高速并行处理。

　　在工作过程中，ARM Cortex-A9双核处理器承担系统的主控制功能，执行操作系统、应用程序及中高复杂度的软件算法。处理器通过片上总线（AXI总线）与可编程逻辑进行高速数据交换，可访问片上存储（Block RAM）或外部存储（如DDR3/DDR2），实现数据缓存、存储管理和任务调度。处理器还可以通过外设接口（UART、SPI、I²C、Ethernet等）与外部设备进行通信，从而实现对外部系统的控制和信息采集。

　　可编程逻辑（PL）部分包含大量的查找表（LUTs）、触发器和DSP单元，可实现自定义电路、硬件加速算法或并行处理模块。在实际应用中，PL可通过硬件描述语言（如Verilog或VHDL）配置成定制的功能模块，例如高速信号处理、图像处理、通信协议加速或PWM控制。PL通过AXI接口与PS互联，使处理器能够控制逻辑模块的输入输出，实现软硬件协同工作。

　　XC7Z020-2CLG484I内部还集成了高速时钟管理单元，通过PLL生成不同频率的时钟，为PS和PL提供稳定的时钟源。器件在工作时，处理器发出控制指令，PL并行执行高速计算任务，结果再返回处理器或输出到外部设备，实现高效的数据处理与控制。

　　XC7Z020-2CLG484I支持多种中断机制，使PS能够响应PL或外设事件，实现实时控制。软件可在ARM处理器上运行操作系统或裸机程序，而对性能要求高的任务则在PL中加速执行，从而实现低延迟、高效率的系统操作。

　　XC7Z020-2CLG484I通过ARM处理器与FPGA逻辑的紧密结合，实现了软硬件协同的工作原理。处理器负责通用计算与控制逻辑，可编程逻辑提供高速并行运算和硬件加速，两者通过高速总线和接口交互数据，从而构建灵活、高性能的嵌入式系统平台，广泛应用于通信、图像处理、工业控制及数据采集等领域。

　　XC7Z020-2CLG484I的作用

　　XC7Z020-2CLG484I是一款高性能Zynq-7000系列片上系统（SoC），其作用在于将通用处理能力与可编程硬件加速相结合，为嵌入式系统提供强大而灵活的解决方案。器件的核心作用主要体现在系统控制、数据处理和硬件加速三个方面。

　　XC7Z020-2CLG484I的双核ARM Cortex-A9处理器承担系统的中央控制功能。处理器可以运行操作系统，如Linux或实时操作系统（RTOS），执行复杂的软件算法和应用程序，实现嵌入式系统的核心逻辑控制。通过处理器，系统能够管理各种外设接口（如Ethernet、USB、UART、SPI、I²C等），实现数据采集、通信、存储管理和外部设备控制，从而完成对整个嵌入式系统的协调与调度。

　　可编程逻辑（PL）部分提供了硬件级的并行处理能力。PL中的查找表（LUT）、触发器和DSP单元可以根据设计需求配置成高速数据处理模块，实现如图像处理、信号处理、通信协议加速、PWM控制等功能。通过在硬件中实现关键算法，XC7Z020-2CLG484I能够显著提高系统处理速度，降低处理延迟，同时减轻ARM处理器的计算负担，实现高性能、高效率的系统运行。

　　XC7Z020-2CLG484I能够实现软硬件协同工作。处理器在软件层面管理整体任务，而PL在硬件层面进行计算加速，两者通过高速AXI总线进行数据交互。这样的设计使其在复杂的嵌入式应用中能够实现实时响应和高吞吐量，如工业自动化控制、通信基站、智能视频处理和数据采集系统等。

　　XC7Z020-2CLG484I的作用不仅是传统的控制器或处理器功能，而是提供了一个软硬件高度集成的平台。它通过ARM处理器提供通用计算能力，通过可编程逻辑提供硬件加速，使设计者能够灵活地实现复杂系统功能，提高系统性能与响应速度，广泛应用于工业、通信、图像处理及高性能嵌入式系统领域。

　　XC7Z020-2CLG484I的特点

　　XC7Z020-2CLG484I是Xilinx Zynq-7000系列片上系统（SoC）中的重要型号，其特点在于将高性能ARM处理器与可编程逻辑（FPGA）紧密集成，兼具灵活性和高效性。以下是其主要特点：

　　处理能力强大

　　XC7Z020-2CLG484I内置双核ARM Cortex-A9处理器，主频可达667MHz，支持对称多处理（SMP），能够高效处理操作系统和应用程序任务。这使得器件能够在复杂的嵌入式系统中同时执行多任务，包括数据处理、控制算法和通信协议处理。

　　高度可编程性

　　器件包含约85,000个逻辑单元（LUT）和220个DSP模块，支持硬件级并行计算，可用于实现自定义算法、信号处理或加速特定功能。这种灵活性使设计者能够根据实际需求配置硬件功能，提高系统性能和效率。

　　丰富的片上存储资源

　　XC7Z020-2CLG484I拥有约4.9Mb的Block RAM，可用于高速缓存、FIFO或数据缓冲，同时支持DDR2/DDR3外部存储接口，扩展系统内存容量，满足大数据量处理需求。

　　多样化的I/O接口

　　器件提供丰富的高速I/O接口，包括Ethernet、USB、UART、SPI、I²C、CAN和SD/SDIO等，同时支持多种电平标准（LVCMOS、LVDS、HSTL等），便于与外部设备和传感器进行连接。

　　软硬件协同特性

　　XC7Z020-2CLG484I通过AXI总线将处理器和可编程逻辑紧密连接，实现软硬件协同工作。处理器可以控制PL执行硬件加速任务，实现高吞吐量和低延迟的数据处理，提高系统响应速度。

　　封装和散热优势

　　该型号采用CLG484封装，拥有484个引脚，支持高密度互连和多通道I/O，同时方便安装散热器以保证在高负载下稳定工作。器件的工作温度范围为0°C至85°C，工业级版本可适应更宽温度。

　　灵活的时钟管理

　　片上PLL可生成多种频率的时钟，为PS和PL提供稳定时钟源，使其适用于不同性能和功耗需求的系统设计。

　　XC7Z020-2CLG484I具有高性能处理能力、丰富的可编程逻辑、强大的I/O接口和软硬件协同特性，能够在嵌入式系统、工业自动化、通信基站、图像处理和数据采集等领域提供灵活、高效且可靠的解决方案，是现代高性能SoC设计中的关键器件之一。

　　XC7Z020-2CLG484I的应用

　　XC7Z020-2CLG484I是Xilinx Zynq-7000系列片上系统（SoC）中的一款高性能器件，其独特的软硬件结合架构，使其在嵌入式系统和高性能应用中具有广泛的应用场景。

　　在工业自动化与控制系统中，XC7Z020-2CLG484I能够同时处理实时控制任务和数据采集任务。ARM处理器负责执行控制算法、调度任务和管理外设接口，而可编程逻辑部分可加速高速信号处理和并行计算，例如PLC控制、伺服电机驱动及工业机器人运动控制，从而实现精确、高效的自动化操作。

　　在通信和网络设备中，XC7Z020-2CLG484I可以用作基站控制器、网关或网络协议加速器。处理器部分可执行操作系统和通信协议栈，而FPGA逻辑可实现数据包处理、信号调制解调及加密加速等功能，提高系统吞吐量和响应速度，满足高带宽和低延迟的通信需求。

　　在图像和视频处理领域，XC7Z020-2CLG484I同样具有显著优势。处理器可处理控制逻辑和图像预处理任务，而可编程逻辑可进行高速图像滤波、边缘检测、编码解码和并行图像分析，实现实时视频处理和智能视觉分析。这使其广泛应用于安防监控、无人机视觉系统及工业检测设备中。

　　此外，XC7Z020-2CLG484I还可用于数据采集与嵌入式测控系统。其丰富的高速I/O接口（Ethernet、USB、SPI、UART、I²C等）便于连接传感器、执行器及存储设备，处理器和FPGA协同工作可实现高速数据采集、实时分析与控制输出。

　　在汽车电子和智能交通系统中，XC7Z020-2CLG484I可用于车载数据处理、自动驾驶控制和车联网通信。其软硬件结合架构可同时执行实时控制、传感器融合及信号处理，提升系统响应速度和可靠性。

　　XC7Z020-2CLG484I凭借双核ARM处理器、高性能FPGA逻辑、丰富I/O接口和软硬件协同能力，在工业自动化、通信网络、图像处理、数据采集及汽车电子等领域得到广泛应用，是构建高性能、低延迟、灵活嵌入式系统的理想选择。

　　xc7z020-2clg484i能替代哪些型号

　　下面先介绍 XC7Z020‑2CLG484I 所在系列的“详细型号”情况，再讨论该型号在选型时可考虑替代的型号，并分析替代时需要注意的关键因素。

　　一、XC7Z020 系列的详细型号

　　“XC7Z020”是 Xilinx（现为 AMD Xilinx 品牌）旗下 Zynq‑7000 系列SoC中常见的一款型号。该型号将 ARM Cortex‑A9 双核处理器与 FPGA 可编程逻辑（PL）结合，适用于嵌入式高性能应用。 以下是本系列部分关键变体（并非全部）：

　　XC7Z020‑1CLG400C：速度等级 “‑1”、封装 CLG400。

　　XC7Z020‑1CLG400I：工业温度等级 “I”、封装 CLG400。

　　XC7Z020‑1CLG484I：速度等级 “‑1”、封装 CLG484、工业温度等级。

　　XC7Z020‑2CLG484I：速度等级 “‑2”（中速或标准速度版）、封装 CLG484、工业等级。即我们讨论的型号。

　　XC7Z020‑3CLG484E：速度等级 “‑3”（最快等级）、封装 CLG484、扩展温度等级 “E” 或工业／扩展等级。 （参照 turn1product3）

　　从官方产品选择指南可见，该系列中速度等级、温度等级、封装形式都是其区别所在。

　　因此，选择 XC7Z020 系列时需注意：

　　速度等级（如‑1、‑2、‑3）决定其处理器/逻辑最高频率与性能。

　　封装形式（如 CLG400、CLG484）决定IO数量、脚位尺寸、封装兼容性。

　　温度等级（如 C、I、E）决定适用环境温度范围。

　　其它可能参数如功耗、板级兼容性也会有少许区别。

　　在实际应用中，型号 XC7Z020‑2CLG484I 属于中速等级、工业温度、CLG484 封装的一款，适用于需要一定性能且要求工业温度范围、较丰富 I/O 脚位的场合。

　　二、XC7Z020‑2CLG484I 可替代哪些型号

　　在做设计或选型时，有时会因为库存、价格、封装或性能要求的变化而考虑用其他型号替代 XC7Z020‑2CLG484I。下面列出可作为替代候选的几种型号，并说明优缺点。

　　可替代型号

　　XC7Z020‑1CLG484I

　　同属 XC7Z020，封装 CLG484、温度等级 I。

　　唯一主要差别为速度等级为 “‑1” 而不是 “‑2”，意味着其逻辑/处理器速度稍低。

　　若系统性能要求不那么苛刻，且封装、温度等级相同，则可用作替代。

　　优势：与原型号兼容脚位、I/O 等非常接近。

　　劣势：性能可能略微下降。

　　XC7Z020‑3CLG484E

　　同系列，速度等级 “‑3”（更快），封装 CLG484。

　　若性能预算允许且散热/功耗条件良好，则可用作“超配”替代。

　　优势：性能更强。

　　劣势：可能功耗更高、成本更高、散热压力更大。

　　XC7Z020‑1CLG400I / XC7Z020‑2CLG400I

　　同 XC7Z020 系列，但封装为 CLG400（脚位少于 CLG484）。

　　若设计中 I/O 或脚位需求少，且板级布局允许，可考虑。

　　替代时需确认脚位兼容性（CLG400 与 CLG484 在脚数、引脚排列上不同）—可能需要电路板重新布局。

　　其它 Zynq‑7000 近似型号（如 XC7Z015‑xxx）

　　若设计中逻辑资源、处理器性能暂且降低要求，可考虑系列中下一级型号（如 XC7Z015 系列）作为降级替代。

　　优势：成本更低，功耗更低。

　　劣势：资源减少，需要验证逻辑容量、I/O 引脚、处理器频率是否满足需求。

　　替代需考虑的关键因素

　　在真正替代时，应重点校验以下几个方面：

　　兼容脚位／封装：原型号为 CLG484 封装，若替代型号封装不同（例如 CLG400），则可能脚位不兼容，需重新设计 PCB 或改变走线。

　　逻辑资源／处理器性能：逻辑单元 (LUT)、DSP 核、Block RAM 等资源是否满足当前设计需求。若替代性能降低，可能影响系统运行。

　　I/O 数量与标准：替代型号可能 I/O 脚数、可用 MIO／EMIO 数量不同，可能导致外设接口受限或板级不能兼容。

　　温度等级／功耗：若原系统需要工业温度范围、且散热有限，则替代型号的温度等级、功耗变化必须考虑。

　　速度等级与频率：若系统中有高速处理需求（如图像处理、通信协议加速），速度等级（‑1、‑2、‑3）之间的差异可能影响性能边界。

　　成本与供应：替代型号成本可能更高或更低，库存及交付时间亦是选择因素。

　　三、小结

　　总的来说，XC7Z020‑2CLG484I 是 Zynq‑7000 系列中一款性能与脚位适中的型号，选型时如果考虑替代，可优先从同系列中封装、脚位、温度等级相近的型号入手，如 XC7Z020‑1CLG484I（性能略低但兼容性高）或 XC7Z020‑3CLG484E（性能更强但成本、功耗更高）。如果脚位或 I/O 不那么关键，还可以考虑封装较小的 CLG400 版本。但在替代前，需仔细比对封装兼容性、逻辑资源、I/O 数量、温度与功耗要求，以确保系统功能与性能不受影响。
