第一章：引言

1.1 概述

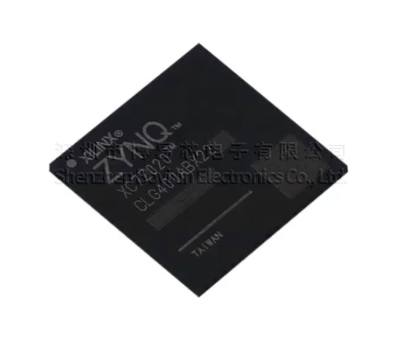

XC7Z020-2CLG484I是一款由赛灵思（Xilinx）公司设计和生产的高度集成的系统级芯片（SoC），它属于开创性的Zynq®-7000系列。这个系列的核心理念是将一个功能强大的双核ARM® Cortex™-A9处理器（称为处理系统，PS）与一个基于Artix®-7 FPGA架构的可编程逻辑（PL）紧密结合在一起。这种独特的异构多核架构，使得XC7Z020-2CLG484I能够在一个单一封装内实现软件的可编程性和硬件的并行处理能力，极大地简化了系统设计，降低了物料清单（BOM），并加速了产品的上市时间。该器件是Zynq-7000系列中的一个关键成员，其特性集在性能、功耗和成本之间取得了出色的平衡，使其成为从工业自动化、医疗设备到消费电子和通信系统等广泛应用的理想选择。

1.2 Zynq-7000 SoC架构的核心优势

Zynq-7000系列的核心优势在于其紧密耦合的PS和PL。这两个部分并非通过外部总线连接，而是通过一个高度优化的、基于AXI（Advanced eXtensible Interface）协议的片上互连网络（On-Chip Interconnect）进行无缝通信。这种架构消除了传统处理器与FPGA之间通过外部总线通信所引入的延迟和带宽瓶颈。PS能够像访问内存一样直接访问PL中的硬件加速器、自定义逻辑和外设。这为开发者提供了一个前所未有的设计自由度，他们可以将对性能要求苛急的、需要高并行度的任务卸载到PL中进行硬件加速，而将操作系统、网络协议栈和用户界面等软件密集型任务交由PS处理。这种硬件与软件的协同设计模式，不仅显著提升了系统的整体性能，还为实现实时控制、高速数据处理和复杂算法提供了坚实的基础。

1.3 XC7Z020-2CLG484I型号解读

理解XC7Z020-2CLG484I的完整型号是掌握其具体特性的第一步。这个型号的每个部分都代表了特定的技术规格：

• XC7Z020： 这是器件的型号，标识了具体的处理系统（PS）和可编程逻辑（PL）资源。其中，“7”代表7系列器件，“Z”代表Zynq系列，“020”则表示其拥有特定的逻辑单元、DSP片、Block RAM以及PS配置。

• -2： 这是速度等级。速度等级是衡量器件性能的关键指标，数字越大，通常代表性能越高，能够支持更高的时钟频率。XC7Z020-2是中等速度等级，提供了出色的性能表现，足以满足绝大多数高性能应用的需求。

• C： 这个字符位于封装代码的前面，通常表示商业级温度范围。然而，在Zynq-7000的命名体系中，CLG484是一个完整的封装代码，表示一个484引脚的倒装芯片球栅阵列封装（Flip-Chip Ball Grid Array）。

• L： 代表“无铅”（Lead-free）封装，符合RoHS环保标准。

• G484： 这是具体的封装代码，其中“G”表示球栅阵列（BGA），“484”表示该封装共有484个引脚，提供丰富的I/O接口和良好的散热性能。

• I： 这是温度等级，表示“工业级”（Industrial）。工业级器件的工作温度范围通常更宽泛，为-40°C至+100°C，使其能够在严苛的环境条件下稳定运行，这对于工业控制、车载系统和户外设备等应用至关重要。

第二章：处理系统（PS）核心架构详解

2.1 双核ARM Cortex-A9处理器

XC7Z020-2CLG484I的PS部分是其核心大脑，它集成了一个强大的双核ARM Cortex-A9 MPCore处理器。每个处理器核心都具备32KB的一级（L1）指令缓存和32KB的一级（L1）数据缓存，这些缓存能够显著减少内存访问延迟，提升指令执行效率。此外，两个核心共享一个512KB的二级（L2）缓存，用于存储常用的数据和指令，进一步加速了处理器的运行速度。这种缓存层次结构的设计，使得处理器在处理复杂任务时，能够更高效地利用片上存储资源，减少对外部DDR内存的依赖，从而提升整体系统性能。Cortex-A9处理器支持乱序执行（out-of-order execution）、预测分支（speculative branching）和硬件浮点运算等高级特性，为运行Linux、RTOS等复杂操作系统提供了坚实的基础。

2.2 内存子系统

XC7Z020-2CLG484I的PS集成了强大的内存子系统，以满足各种数据存储和访问需求。其核心是一个高性能的多通道DDR3/DDR3L内存控制器，支持高达1066Mbps的DDR3L内存，为PS和PL提供了充裕的系统内存带宽。该控制器支持多种内存配置，包括16位、32位和64位，以及ECC（错误校正码）功能，以确保数据完整性，这在需要高可靠性的应用中至关重要。除了外部DDR内存，PS还包含一个256KB的片上片上存储器（On-Chip Memory，OCM），它是一个低延迟、高带宽的SRAM，非常适合存储引导代码、实时数据和关键程序代码。PS还集成了Quad-SPI（QSPI）控制器，支持高达128MB的外部串行闪存，用于存储引导镜像和用户数据，为系统提供了灵活的非易失性存储方案。

2.3 丰富的外设接口

PS部分集成了丰富的外设接口，为与外部世界通信提供了多种途径，极大地简化了系统设计，减少了外部元器件数量。这些外设包括但不限于：

• USB 2.0: 两个USB OTG（On-The-Go）控制器，支持主机、设备和OTG模式，可用于连接各种USB设备，如键盘、鼠标、存储设备和摄像头。

• 以太网: 两个千兆以太网控制器（GEM），支持GMII、RGMII和SGMII接口，为高速网络通信提供了保障，适用于工业物联网、网络交换和视频流传输等应用。

• SD/MMC: 两个SD/MMC/SDIO控制器，支持SD卡和eMMC闪存，用于数据存储和系统引导。

• SPI: 两个SPI控制器，支持主从模式，可用于连接外部传感器、闪存和显示屏。

• UART: 两个UART（通用异步收发传输器），用于串行通信和调试。

• I2C: 两个I2C（集成电路间总线）控制器，用于连接外部EEPROM、传感器和时钟芯片。

• CANC: 两个CAN（控制器局域网）控制器，支持CAN 2.0B标准，广泛应用于汽车和工业自动化领域。

• GPIO: 54个通用I/O引脚，可配置为多种功能，用于控制外部设备和读取传感器状态。

第三章：可编程逻辑（PL）核心架构详解

3.1 Artix-7 FPGA架构

XC7Z020-2CLG484I的PL部分基于赛灵思先进的Artix-7 FPGA架构，该架构以其高性价比、低功耗和丰富的逻辑资源而著称。PL部分提供了海量的可编程逻辑资源，允许开发者实现各种自定义硬件功能，从简单的逻辑门到复杂的信号处理算法。这些资源主要包括：

• 查找表（LUTs）和触发器（Flip-Flops）： XC7Z020拥有53200个逻辑单元，每个逻辑单元包含一个6输入查找表（6-input LUT）和两个触发器。这些LUT和触发器是实现组合逻辑和时序逻辑的基本单元，通过赛灵思的Vivado设计套件，可以将用户的HDL代码（如VHDL或Verilog）综合、映射和布局到这些硬件资源上。

• Block RAM： XC7Z020集成了140个Block RAM，每个Block RAM可以配置为36Kb或18Kb的RAM块，总容量达2.1Mb。这些Block RAM是高性能的片上存储器，非常适合用作FIFO、双端口RAM和数据缓存，能够显著提升数据处理的吞吐量，尤其是在需要高速数据缓冲和访问的应用中。

• DSP48E1片： XC7Z020集成了220个DSP48E1片，每个DSP48E1片都集成了25x18位的乘法器、加法器和累加器，能够以极高的速度执行数字信号处理任务。这些DSP片是实现FFT（快速傅里叶变换）、FIR滤波器、数字混频器和矩阵运算等算法的理想选择，是PL部分实现硬件加速的关键。

3.2 高级时钟管理

PL部分集成了先进的时钟管理资源，包括多模时钟管理器（MMCM）和锁相环（PLL），用于生成和分配各种时钟信号，以满足不同设计模块的时序要求。这些时钟管理器能够对输入时钟进行频率合成、相位偏移和抖动过滤，生成高精度、低抖动的时钟信号，从而确保整个系统特别是高速接口的稳定运行。开发者可以利用这些时钟资源为PS和PL的各个模块提供独立的时钟域，以实现异步数据传输和同步处理，满足复杂系统的时序设计挑战。

3.3 可编程I/O接口

PL部分提供了丰富的可编程I/O引脚，这些引脚能够灵活配置为多种电平标准和接口协议。开发者可以根据应用需求，将这些I/O引脚配置为LVDS、LVCMOS、HSTL等多种电平标准，并实现各种自定义接口，如SPI、I2C、UART、并行总线和高速串行接口。这些可编程I/O引脚为连接各种外部设备，如传感器、ADC/DAC、显示屏、摄像头和外部存储器提供了极大的灵活性，是实现复杂系统互联互通的关键。

第四章：PS与PL的紧密互联

4.1 片上AXI互连网络

Zynq-7000系列成功的核心在于其革命性的PS和PL互联架构，它打破了传统FPGA与处理器之间通过外部总线或慢速接口通信的藩篱。XC7Z020-2CLG484I的PS和PL之间通过一个高性能的片上AXI互连网络紧密相连。AXI（Advanced eXtensible Interface）协议是ARM公司提出的一种高性能片上总线协议，具有高吞吐量、低延迟和可扩展性等优点。这个互连网络主要包含以下几个关键接口：

• AXI GP（General Purpose）接口： 两个32位AXI GP主接口，用于PS作为主设备，向PL中的自定义IP核或外设发起读写操作。例如，PS可以向PL中设计的硬件加速器发送控制指令和数据。

• AXI HP（High Performance）接口： 四个64位AXI HP从接口，用于PL作为主设备，直接访问PS的DDR内存和OCM。这种接口提供了极高的带宽，非常适合需要高速数据流处理的应用，例如，PL中的图像处理流水线可以直接将处理后的数据写入DDR内存，而无需PS的干预。

• AXI ACP（Accelerator Coherency Port）接口： 一个64位AXI ACP从接口，用于PL中的自定义IP核（如硬件加速器）访问PS的缓存一致性内存。ACP接口确保了PL和PS之间数据的一致性，避免了因缓存同步问题而导致的数据错误，这对于需要频繁在PS和PL之间共享数据的应用至关重要。

4.2 PS和PL之间的功耗管理

Zynq-7000系列的一个显著特点是其精细的功耗管理能力。PS和PL可以独立地进行功耗管理，这为开发者提供了更大的灵活性。PS可以进入多种低功耗模式，如休眠模式（Standby）和深度睡眠模式（Deep Sleep），以降低静态功耗。PL也可以根据需要选择性地关闭部分未使用的逻辑单元和时钟域，从而进一步降低功耗。这种精细的功耗管理能力使得XC7Z020-2CLG484I在电池供电的便携式设备和对功耗敏感的工业应用中具有显著优势。

第五章：XC7Z020-2CLG484I的封装与物理特性

5.1 CLG484封装详解

XC7Z020-2CLG484I采用484引脚的倒装芯片球栅阵列（Flip-Chip Ball Grid Array，FCBGA）封装。这种封装技术将芯片倒装在封装基板上，通过焊球与外部电路连接，具有引脚密度高、电气性能优良和散热性能好等优点。CLG484封装的具体尺寸通常为19mm x 19mm，其484个焊球提供了充足的I/O引脚用于连接外部设备，同时也为电源和地提供了多条路径，确保了电源完整性。这种封装设计非常适合于高集成度、需要丰富I/O接口的嵌入式系统。

5.2 物理特性与电气规格

XC7Z020-2CLG484I的工业级（I）温度等级使其能够在-40°C至+100°C的环境温度范围内可靠工作。这使其成为工业自动化、汽车电子、航空航天和军事等需要应对极端温度条件的应用的理想选择。该器件需要多个独立的电源轨，包括PS核心电压（通常为1.0V）、PL核心电压（通常为1.0V）、PL I/O电压（可配置）和DDR内存电压（1.5V或1.35V）。开发者在设计电路板时，需要仔细考虑电源管理和散热设计，以确保器件在所有工作条件下都能稳定运行。

第六章：开发工具与生态系统

6.1 Vivado设计套件

对于XC7Z020-2CLG484I的开发，赛灵思提供了完整的工具链，其中核心是Vivado®设计套件。Vivado是一个集成了综合、布局、布线、仿真和调试等功能的综合性FPGA设计环境。它支持高级综合（HLS），允许开发者使用C、C++或SystemC等高级语言来描述硬件功能，然后将其自动综合成可编程逻辑。这大大缩短了开发周期，降低了硬件开发的门槛。Vivado还包含了IP核集成器（IP Integrator），支持以图形化方式构建复杂的SoC系统，开发者可以从赛灵思的IP库中选择现有的IP核，或导入自定义的IP核，通过拖拽和连接的方式快速构建完整的硬件系统。

6.2 Vitis统一软件平台

为了简化Zynq SoC的软件开发，赛灵思推出了Vitis™统一软件平台。Vitis是一个集成了软件开发套件（SDK）和硬件加速平台的统一开发环境。它支持标准的C/C++编程模型，开发者可以使用熟悉的编程语言和工具链来开发PS上的应用程序。Vitis还支持OpenCL、RTL和C++等多种编程语言进行硬件加速器开发。Vitis能够自动完成PS和PL之间的通信配置，开发者可以专注于应用逻辑的实现，而无需深入了解底层的AXI协议和硬件细节。

6.3 丰富的IP核库与设计资源

赛灵思为XC7Z020-2CLG484I提供了丰富的IP核库和设计资源。这些IP核涵盖了各种功能，从简单的UART、SPI、I2C控制器到复杂的视频编解码器、以太网MAC、PCIe控制器等。开发者可以直接调用这些经过验证的IP核，极大地减少了开发工作量，并提高了设计的可靠性。此外，赛灵思还提供了大量的参考设计、应用笔记和技术支持文档，帮助开发者快速上手并解决遇到的问题。

第七章：XC7Z020-2CLG484I的典型应用

7.1 工业自动化与控制

在工业自动化领域，XC7Z020-2CLG484I凭借其实时处理能力、丰富的I/O接口和高可靠性而大放异彩。它可以用于：

• 实时运动控制： PS部分可以运行实时操作系统（RTOS），负责高精度、低延迟的运动控制算法，而PL部分可以实现高速PWM生成、编码器接口和传感器数据采集，实现多轴联动和复杂运动轨迹控制。

• 机器视觉： PL部分可以实现高速图像传感器接口和图像预处理（如边缘检测、滤波和色彩校正），将原始图像数据流高效地传输到PS。PS可以运行操作系统和高级视觉算法（如目标识别、缺陷检测），实现智能视觉系统。

• 工业网络： PS的千兆以太网控制器可以用于实现PROFINET、EtherCAT等工业以太网协议，而PL可以实现自定义的通信协议或硬件加速，确保实时通信的可靠性。

7.2 医疗设备

医疗设备对可靠性、性能和功耗有严格要求，XC7Z020-2CLG484I正好满足这些需求。它可以用于：

• 超声波成像设备： PL部分可以实现高速ADC接口和数字信号处理（DSP），对超声波回波信号进行处理和重建，而PS可以负责图像渲染和用户界面。

• 病人监护系统： PS可以处理多路生理信号（如ECG、PPG）并运行监护软件，PL可以实现高精度传感器接口和数据预处理，确保实时、准确的数据采集。

• 手术机器人控制： PS可以运行复杂的控制算法和用户界面，而PL可以实现高精度电机驱动控制和传感器接口，确保手术机器人的精确操作。

7.3 消费电子与通信系统

XC7Z020-2CLG484I在消费电子和通信系统领域也找到了广泛的应用。它可以用于：

• 智能家居中枢： PS可以运行Linux操作系统，支持Wi-Fi、蓝牙、Zigbee等无线协议栈，用于控制和管理各种智能家居设备。PL可以实现自定义的硬件加速器，例如，用于语音识别或视频编码，以提升系统的响应速度和处理能力。

• 视频监控与处理： PL可以实现高速摄像头接口和视频预处理（如去噪、压缩），而PS可以运行视频分析算法和网络协议栈，实现智能视频监控系统。

• 软件定义无线电（SDR）： PL可以实现高带宽的ADC/DAC接口和数字下变频/上变频，而PS可以负责基带信号处理和网络协议栈，实现灵活可配置的无线通信系统。

第八章：技术规格与性能指标

8.1 处理系统（PS）规格

• 处理器核心： 双核ARM Cortex-A9 MPCore，主频可达866MHz。

• 缓存： 每个核心32KB L1指令缓存和32KB L1数据缓存；共享512KB L2缓存。

• 片上存储器（OCM）： 256KB，低延迟SRAM。

• 内存接口： 支持DDR3/DDR3L，16/32/64位接口，ECC支持。

• 外设： 2x USB 2.0 OTG，2x千兆以太网，2x SD/MMC，2x SPI，2x I2C，2x UART，2x CAN。

8.2 可编程逻辑（PL）规格

• 逻辑单元： 53200个。

• 查找表（LUT）： 53200个。

• 触发器： 106400个。

• Block RAM： 140个，总容量2.1Mb。

• DSP48E1片： 220个。

• 时钟管理： 4个MMCM/PLL。

• I/O引脚： 可配置的I/O引脚数取决于封装，CLG484封装提供了200多个可编程I/O。

8.3 封装与温度等级

• 封装： CLG484，484引脚倒装芯片球栅阵列封装（FCBGA）。

• 封装尺寸： 19mm x 19mm。

• 引脚间距： 1.0mm。

• 温度等级： 工业级（I），工作温度范围-40°C至+100°C。

• 功耗： 静态功耗和动态功耗取决于具体设计和工作频率，通常在数百毫瓦到数瓦之间。

第九章：总结与展望

XC7Z020-2CLG484I作为Zynq-7000系列中的杰出代表，成功地将ARM处理器的高效软件处理能力与FPGA的强大硬件并行处理能力完美结合在一个芯片上。其独特的PS与PL紧密互联架构，通过高性能的AXI总线，实现了数据和控制流的无缝传输，为开发者提供了前所未有的设计灵活性和性能优势。无论是对于需要高集成度、高能效比的嵌入式系统，还是对于需要硬件加速和实时处理的复杂应用，XC7Z020-2CLG484I都是一个理想的选择。

随着人工智能、物联网、5G通信和工业4.0等新技术的快速发展，对计算性能和系统灵活性的需求日益增长。XC7Z020-2CLG484I以其强大的处理能力、丰富的外设接口和可重构的硬件架构，为这些新兴应用提供了强大的计算平台。结合赛灵思不断优化的开发工具链和日益壮大的生态系统，开发者可以更快速、更高效地将他们的创新想法转化为现实。XC7Z020-2CLG484I不仅是一个硬件产品，更是一个完整的解决方案平台，它将继续在未来的嵌入式系统设计中扮演着举足轻重的角色。
