IRF640N的主要参数

　　IRF640N是一款N沟道功率MOSFET，其性能参数决定了它在电路设计中的应用范围和使用条件。以下是IRF640N的主要参数及其意义：

　　漏源电压（V_DS）

　　IRF640N的最大漏源电压为 200V，意味着其在漏极和源极之间能够承受最高200V的电压而不会击穿。这使得它适合中高电压场合的电源开关和功率控制电路。

　　漏极电流（I_D）

　　其连续漏极电流为 18A（在25°C散热条件下），脉冲漏极电流可达到 80A，这表明IRF640N能够处理大功率负载，适合电机驱动、电源模块以及高功率开关电路。

　　导通电阻（R_DS(on)）

　　导通电阻典型值为 0.18Ω（V_GS=10V时），较低的导通电阻意味着在导通状态下功耗小、效率高，有利于高效功率转换及热量控制。

　　门极阈值电压（V_GS(th)）

　　门极阈值电压范围为 2.0~4.0V，即当门源电压达到该值时，MOSFET开始导通。这一特性使其能够被TTL或逻辑电平驱动，但为了完全导通，通常需要施加 10V左右门极电压。

　　功耗（P_D）

　　最大功耗为 150W（在理想散热条件下），需要配合散热器使用以保证稳定工作。

　　输入电容和开关特性

　　IRF640N具有适中的输入电容（C_iss约为1800pF），开关速度快，可实现高频开关应用。其典型上升时间和下降时间均在几十纳秒量级，有助于在PWM或脉冲控制电路中减少开关损耗。

　　封装形式

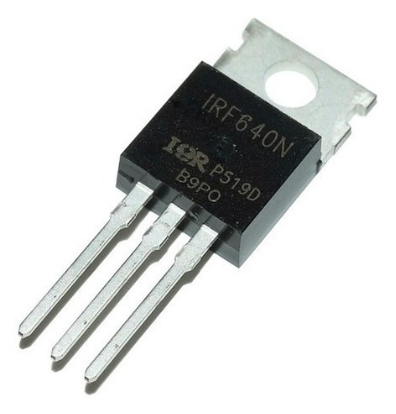

　　IRF640N常见封装为 TO-220，便于散热和焊接，同时适合插入式或板载安装。

　　温度特性

　　工作结温范围为 -55°C到+175°C，可以在较宽的环境温度下稳定工作，同时具有良好的热可靠性。

　　综合以上参数，IRF640N具有高电压、高电流、低导通电阻、快速开关等优势，非常适合用于功率控制、开关电源、电机驱动及工业控制等场合。它的参数组合保证了在高效、高功率应用中的稳定性和可靠性。

　　IRF640N的工作原理

　　IRF640N是一款N沟道增强型功率MOSFET，其工作原理基于电压控制电流的特性。在N沟道MOSFET中，电流主要由漏极（Drain）流向源极（Source），而门极（Gate）电压决定了漏极与源极之间的导通状态。

　　在正常工作状态下，当门极对源极电压（V_GS）低于阈值电压（V_GS(th)，约2~4V）时，MOSFET处于关闭状态，漏极与源极之间的电阻非常高，几乎没有电流流过，表现为“断路”状态。当V_GS超过阈值电压时，MOSFET开始导通，形成一条电子通道，漏极电流开始流动。随着V_GS继续增大，导通通道的电子密度增加，漏源导通电阻（R_DS(on)）降低，电流增大。

　　IRF640N的导通特性使其非常适合高效开关应用。当门极施加正向电压（通常10V左右）时，MOSFET完全导通，漏极与源极几乎呈低阻状态，电流可以自由流动。在关断状态下，门极电压为零或负电压，漏源之间形成高阻，阻止电流流动。这种快速由“开”到“关”的切换能力，使其在脉宽调制（PWM）和开关电源中表现出高效率和低损耗。

　　在实际应用中，IRF640N还可以承受一定的漏源电压（最高200V），即使在高电压条件下，也能保持正常开关。此外，由于其输入电容较低（约1800pF），在门极电压变化时，MOSFET能快速响应，适合高频开关电路。为了保证稳定工作，通常在门极串联一个电阻来控制开关速度，防止过冲或振荡。

　　IRF640N通过门极电压控制漏源电流，实现高效的电流开关功能，其工作原理简单而高效，是电源管理、电机驱动和功率控制电路中常用的核心器件。

　　IRF640N的作用

　　IRF640N作为一款N沟道增强型功率MOSFET，其主要作用是作为电路中的高效电子开关或电流控制器件，用于调节和控制电流的流动。与传统机械开关相比，MOSFET的开关速度极快，能够在高频率下稳定工作，同时导通电阻低，功耗小，因此在现代电子和电力电子设计中具有不可替代的作用。

　　在开关电源和DC-DC转换器中，IRF640N常用于实现高效的电源开关功能。当门极施加控制信号时，它能够快速导通或关断，使电流按需要在负载和电源之间切换，从而实现电压或电流的调节与转换。在PWM（脉宽调制）电路中，IRF640N可以精确控制电流占空比，从而调节输出功率或控制电机转速，实现高效节能控制。

　　在电机驱动应用中，IRF640N能够承受大电流，通过高速开关控制电机的正反转、启停及调速。它可与微控制器或驱动芯片配合使用，将低功率逻辑信号转化为高功率负载控制信号，发挥桥式驱动或半桥驱动的作用，实现工业自动化、电动车及机器人等场合的精确控制。

　　IRF640N还可以用于负载保护、电流限制及电路隔离。其低导通电阻和高电流承载能力保证了在大功率负载下仍能稳定工作，同时快速开关能力减少了功率损耗和发热，提高系统效率。它也常被用作逆变器、照明调光器及功率放大电路中的核心开关元件。

　　IRF640N的作用不仅仅是单纯的“开关”，更是高效电流控制、能量转换和系统保护的重要器件。在功率电子、电源管理及自动化控制等领域，IRF640N通过高速度、低损耗、高可靠性实现对电流和电压的精准控制，是现代电子设计中不可或缺的核心元件。

　　IRF640N的特点

　　IRF640N是一款性能优异的N沟道功率MOSFET，其特点决定了它在电源管理、电机驱动和高效开关电路中的广泛应用。以下是IRF640N的主要特点：

　　高电压承受能力

　　IRF640N的最大漏源电压（V_DS）为200V，能够在中高电压环境下稳定工作。这一特性使其能够应用于各种高电压电源电路和工业控制系统，即使在瞬态过电压条件下，也能保证器件的安全运行。

　　大电流处理能力

　　IRF640N的连续漏极电流可达18A，脉冲电流高达80A，使其能够处理高功率负载。低导通电阻（R_DS(on)约0.18Ω）进一步减少导通损耗，提升电路效率。这使其在电机驱动、开关电源和逆变器等场景中具有显著优势。

　　快速开关特性

　　由于输入电容适中（约1800pF），IRF640N具有快速开关能力。其上升时间和下降时间均在几十纳秒量级，使其能够在高频开关电路中实现高效工作，减少能量损耗和热量积累。

　　门极驱动电压低

　　IRF640N的门极阈值电压约为2~4V，通常在10V门极电压下可完全导通。这使得它能够与逻辑电平控制电路或微控制器接口配合使用，实现高精度、高响应速度的电流控制。

　　热性能优良

　　IRF640N的最大结温可达175°C，同时采用TO-220封装，便于安装散热器，保证器件在高功率工作下的稳定性和可靠性。低导通电阻和快速开关能力进一步降低热量积累，增强了器件的耐用性。

　　应用灵活性强

　　IRF640N可用于多种场合，如PWM电源控制、直流电机驱动、逆变器、电流保护电路及工业自动化控制系统等。其高电压、高电流、低功耗和高频开关能力使其成为功率MOSFET中的经典型号。

　　IRF640N以其高电压、高电流、低导通电阻、快速开关和良好热性能等特点，成为电子设计中常用的功率开关器件。它不仅能够满足高效节能要求，还能在各种高功率应用中实现稳定可靠的电流控制，是现代功率电子电路的核心器件之一。

　　IRF640N的应用

　　IRF640N因其高电压、高电流、低导通电阻和快速开关特性，被广泛应用于功率电子、工业控制和消费电子等领域，尤其适合需要高效电流控制和开关的场合。

　　在开关电源和DC-DC转换器中，IRF640N常用作主开关器件。通过门极施加控制信号，它能够快速导通和关断，实现对电流的精确调节，从而完成电压转换和功率控制。其低导通电阻和高电流承载能力保证了开关电源的高效率和稳定性，同时减少了热量生成，提高系统可靠性。

　　在电机驱动和调速系统中，IRF640N作为桥式驱动或半桥驱动元件，可以控制直流电机或步进电机的启动、停止、正反转以及速度调节。利用PWM控制信号，IRF640N能够实现对电机的精确功率调节，广泛应用于工业自动化、电动车、机器人及家电产品中。

　　IRF640N也常用于逆变器和照明调光电路。在逆变器中，它负责将直流电转化为交流电，提供稳定的交流输出；在LED照明调光器或功率调节电路中，IRF640N可通过快速开关控制亮度，实现高效节能。

　　在一些保护电路和负载开关应用中，IRF640N也具有重要作用。它可以用作过流保护开关或负载切换器件，通过快速响应信号切断或接通电流，保护下游设备免受损坏。在高功率负载场合，IRF640N可承受较大的瞬态电流和高电压冲击，保障系统安全。

　　IRF640N以其可靠性、灵活性和高效性，成为各种功率控制电路中的核心元件。无论是在开关电源、电机驱动、逆变器，还是照明调光及负载保护电路中，它都能够提供稳定的高效开关功能，是现代电子设计中不可或缺的功率MOSFET器件。

　　IRF640N的型号与可替代型号

　　IRF640N属于国际通用的N沟道增强型功率MOSFET系列，其型号规格在不同厂家和应用中略有差异。IRF640N的详细型号包括原厂及兼容器件，例如：

　　IRF640N（原厂STMicroelectronics、Infineon等）

　　漏源电压（V_DS）：200V

　　漏极电流（I_D）：18A

　　导通电阻（R_DS(on)）：典型值0.18Ω

　　门极阈值电压（V_GS(th)）：2~4V

　　封装：TO-220

　　IRF640（非N版本，常见于国际供应商）

　　与IRF640N参数接近，但导通电阻略高，适用于功率要求稍低的场合

　　IRFZ44N

　　漏源电压为55V，漏极电流约49A，低导通电阻（约0.028Ω），在低压大电流应用中可替代IRF640N进行低压驱动，但高压应用不适合

　　STP55NF06 / STP75NF06

　　这些型号为N沟道功率MOSFET，V_DS在60~75V范围，导通电阻低，适合低压高电流场合，可在低电压应用中作为替代

　　IRFB4110 / IRFB3207

　　高性能N沟道MOSFET，漏源电压在100~150V，导通电阻低，适合高效率电源和电机驱动应用，可在IRF640N规格相近的场合替代

　　其他兼容型号

　　IRFP460、IRFP250、IXFH44N10P2等，部分型号在漏压、漏流和开关特性上与IRF640N相近，可根据电路电压、电流及开关频率要求选择替代

　　在选择替代型号时，应注意以下几个方面：

　　漏源电压（V_DS）

　　替代器件的V_DS应不低于原IRF640N的200V，否则在高压应用中可能出现击穿。低于200V的MOSFET可用于低压电路，但不能直接用于高压环境。

　　导通电阻（R_DS(on)）

　　替代型号的导通电阻应尽可能低，以保证导通损耗小，发热量低，从而保持电路效率。若R_DS(on)过高，需要考虑增加散热器或降低负载电流。

　　漏极电流（I_D）

　　替代型号的最大漏极电流应大于或等于电路要求，避免在高负载时出现器件过流损坏。

　　开关特性

　　替代MOSFET的输入电容、开关速度应与IRF640N接近，以保证PWM控制或高速开关应用的稳定性，否则可能出现开关延迟、振荡或效率下降。

　　封装和散热

　　封装形式应与原IRF640N相兼容，如TO-220封装便于安装散热器；若封装不同，需要重新设计散热方案。

　　基于以上考虑，IRF640N可以替代的型号主要包括IRF640、IRFP460、IRFP250、IRFB4110、IRFP44N10P2以及其他V_DS在150~250V、导通电阻低、漏流足够的N沟道MOSFET。同时，也可根据电路的具体电压、电流和频率要求，选择STP55NF06、IRFZ44N等型号作为低压替代方案。

　　IRF640N作为通用高压功率MOSFET，在电路设计中具有良好的通用性和可替代性。工程师在选型时应综合考虑电压、电流、开关特性及热管理条件，以确保替代器件能够在原电路中稳定、高效地工作，实现与IRF640N相同的功能和性能。
