AMS1117-3.3的参数

　　AMS1117-3.3是一款固定输出电压为3.3V的低压差线性稳压器，其设计目标是为各种数字与模拟电路提供稳定、低噪声的电源。该芯片的核心参数体现了它在稳压性能、输出能力及可靠性方面的优势。以下为AMS1117-3.3的主要技术参数和特性说明：

　　AMS1117-3.3的输入电压范围通常为4.5V至15V，建议输入电压保持在比输出电压高约1.2V的水平，以保证良好的稳压效果。在典型工作条件下，输出电压为3.3V ±1%，即输出误差在3.267V到3.333V之间，保证系统的供电精度。它的最大输出电流可达到1A，能够满足大多数中低功耗电路的电流需求。

　　在性能方面，AMS1117-3.3具有低压差特性，在1A负载下典型压差为1.1V，这意味着当输入电压为4.4V时仍能稳定输出3.3V电压，非常适合电池供电或电压较低的应用场景。其静态电流约为5mA左右，属于功耗较低的稳压器类别。

　　在保护功能上，AMS1117-3.3内置过流保护、短路保护和热关断保护，当负载过大或芯片温度超过125°C时，会自动进入保护模式，以防止芯片损坏。其工作温度范围为-40°C至125°C，适用于多种工业和消费类环境。

　　在封装形式上，AMS1117-3.3提供TO-220、SOT-223、TO-252等封装类型，便于不同尺寸和散热需求的电路设计。其纹波抑制性能优异，能有效降低输出电压噪声，确保数字电路和模拟模块的稳定运行。

　　AMS1117-3.3以稳定的3.3V输出、良好的热保护机制、低压差和易用的封装形式，成为嵌入式系统、单片机电源、无线模块和存储电路中最常用的线性稳压芯片之一。

　　AMS1117-3.3的工作原理

　　AMS1117-3.3是一种固定输出的低压差线性稳压器，其工作原理基于线性稳压技术，通过内部误差放大器、基准电压源、功率调整管及反馈电路来稳定输出电压。当输入电压高于输出电压约1.1V以上时，芯片内部通过连续调整输出端的导通程度，使输出端保持恒定的3.3V电压。

　　在AMS1117-3.3内部结构中，最核心的部分是误差放大器（Error Amplifier）。它将参考电压源（Vref，约1.25V）与输出电压的反馈信号进行比较，当检测到输出电压变化时，误差放大器会产生相应的控制信号去调节调整管（通常是PNP或PMOS晶体管）的导通程度，从而改变输出端的电压，使其重新回到3.3V的稳定状态。

　　AMS1117-3.3采用了低压差结构（LDO），即通过改进功率调整管的设计，使得输入电压与输出电压之间的最小压差（Dropout Voltage）较小。典型值约为1.1V，在负载较小的情况下甚至可以更低。这一特性使AMS1117-3.3非常适合用于从5V降至3.3V的场景，如单片机系统供电。

　　芯片内部还集成了**过流保护（Overcurrent Protection）和热关断保护（Thermal Shutdown）**功能。当输出电流超过最大额定值或芯片温度过高时，系统会自动降低输出电流或关闭输出，以防止器件损坏。这些保护机制确保了稳压器在复杂电源环境下的稳定性和可靠性。

　　从工作过程来看，当输入电压施加后，内部基准源产生稳定电压，误差放大器通过反馈网络实时调节输出，使输出电压始终维持在3.3V附近。正因为这种连续线性调节的方式，AMS1117-3.3输出噪声极低、响应速度快，非常适合要求电压稳定性高、纹波低的电子电路。

　　AMS1117-3.3的作用

　　AMS1117-3.3的主要作用是将较高且不稳定的输入电压稳定地转换为3.3V直流输出电压，为各种电子电路提供稳定的低噪声电源供应。它属于低压差线性稳压器（LDO）系列产品，能够在输入电压仅比输出电压高约1.1V时仍保持稳定输出，这使其特别适合用于从5V降压至3.3V的场景。

　　在电子系统中，许多数字芯片、微控制器（如STM32、ESP32、ATmega系列）、Wi-Fi模块（如ESP8266、ESP32）以及各种存储器和传感器等器件都要求3.3V供电。AMS1117-3.3通过精确稳压，确保这些元件工作电压恒定，避免因电压波动造成系统不稳定、数据丢失或器件损坏。

　　AMS1117-3.3还能起到电源噪声抑制的作用。由于其输出电压纹波低、噪声小，可有效改善模拟电路或射频电路的供电质量，减少干扰，提高系统的信号完整性。例如，在音频放大、无线通信或ADC/DAC模块中使用AMS1117-3.3，可获得更纯净的电源信号，从而提升整体性能。

　　在电源管理系统中，AMS1117-3.3还常作为二级稳压模块使用，即在开关电源或USB供电之后，通过AMS1117-3.3进行二次稳压，以进一步降低纹波并提供精确的3.3V电压输出。这种组合兼顾了高效率和高稳定性。

　　该芯片内置的过流和热保护功能，使其在电源异常或负载过大时能自动限流或关断，保护下游电路安全运行。综合而言，AMS1117-3.3在电源系统中的作用不仅是“稳压器”，更是确保整个电子系统长期、稳定、安全运行的关键组件。

　　AMS1117-3.3的特点

　　AMS1117-3.3是一款性能稳定、结构简洁、应用广泛的低压差线性稳压器（LDO）。它的主要特点体现在低压差、高稳定性、过流保护、热关断保护以及良好的输出精度等方面，使其成为嵌入式系统和电子电路中最常用的稳压芯片之一。

　　AMS1117-3.3具有**低压差（Low Dropout）**的显著特性。在输出电流为1A时，其典型压差仅约1.1V。这意味着当输入电压为4.4V时，仍能稳定输出3.3V电压，非常适合从5V电源降压供给3.3V负载的应用场景，如单片机系统、电源模块以及无线通信设备等。

　　该芯片具有高精度输出电压。AMS1117-3.3的输出误差通常控制在±1%以内，可提供稳定的3.3V输出电压，确保数字电路与模拟电路获得精确的工作电压。这种稳定的输出对于要求电压精度高的应用（如MCU、存储芯片和传感器电源）尤为重要。

　　它具备完善的保护功能。AMS1117-3.3内部集成了过流保护（OCP）、短路保护（SCP）和热关断保护（TSD）。当输出电流超过最大额定值或芯片温度超过安全范围（约125℃）时，芯片会自动进入保护状态，防止损坏并提升系统可靠性。

　　AMS1117-3.3还具有**低噪声和高电源抑制比（PSRR）**的特点，能有效滤除电源纹波和干扰信号，输出电压平稳，适合音频、射频及模拟电路的应用环境。其静态电流较低（约5mA），在节能和低功耗系统中同样表现出色。

　　该芯片封装多样，包括SOT-223、TO-252、TO-220等，便于散热和不同电路板的布局设计。凭借低压差、高可靠性、低噪声和易用性等特征，AMS1117-3.3已成为3.3V稳压电源设计中最经典、最受欢迎的解决方案之一。

　　AMS1117-3.3的应用

　　AMS1117-3.3因其结构简单、性能稳定、成本低廉和良好的电压调节能力，被广泛应用于各种电子设备和嵌入式系统中。它主要用于提供稳定的3.3V直流电源，适合从5V或更高电压降压供电的场景。

　　在单片机与开发板领域，AMS1117-3.3是最常见的稳压芯片之一。诸如Arduino、树莓派扩展板、ESP8266 Wi-Fi模块、STM32、AVR等微控制器系统，通常需要3.3V的稳定电源供电，而AMS1117-3.3能将来自USB接口或外部电源的5V稳压至3.3V，为核心处理单元、传感器、通信模块等提供安全可靠的工作电压，防止因电压波动造成系统不稳定。

　　在通信与无线模块中，AMS1117-3.3常用于Wi-Fi、蓝牙、ZigBee等低功耗无线模块的电源管理。例如ESP8266、NRF24L01、HC-05等模块的供电部分，普遍采用AMS1117-3.3作为稳压器件，以获得低噪声、低纹波的电源输入，从而提高无线信号的稳定性和抗干扰能力。

　　在消费电子产品中，如智能手表、摄像头、音频播放器、网络设备和路由器中，也常见AMS1117-3.3的应用。它可作为电源板上的二级稳压模块，配合开关电源一起使用，实现对敏感电路的精准电压调节。

　　AMS1117-3.3还被广泛应用于存储设备与接口电路中，例如Flash、EEPROM、SD卡、LCD驱动电路、逻辑电平转换模块等。这些器件对电源波动较为敏感，使用AMS1117-3.3能显著提升电路的可靠性与工作寿命。

　　总体而言，AMS1117-3.3因其稳定的3.3V输出、低压差特性、低噪声和高可靠性，已成为嵌入式系统、电源模块、通信终端以及工业控制设备中不可或缺的电源稳压解决方案。

　　ams1117-3.3能替代哪些型号

　　AMS1117-3.3是AMS1117系列中的固定输出电压版本之一，其输出电压为3.3V。AMS1117系列由美国Advanced Monolithic Systems（简称AMS）公司推出，属于低压差线性稳压器（LDO）系列芯片，具有高可靠性、低噪声和低功耗等特性。根据不同的输出电压、封装形式以及制造商，AMS1117系列衍生出多个详细型号，适用于不同电路设计与应用场景。

　　一、AMS1117-3.3的详细型号分类

　　AMS1117系列按输出电压不同可分为固定输出型和可调输出型两类。其中固定输出型包括AMS1117-1.2、AMS1117-1.5、AMS1117-1.8、AMS1117-2.5、AMS1117-3.3、AMS1117-5.0等，而AMS1117-ADJ为可调输出型，可通过外接电阻设定不同输出电压。

　　具体到AMS1117-3.3型号，其细分类型主要体现在封装形式与制造商标识上：

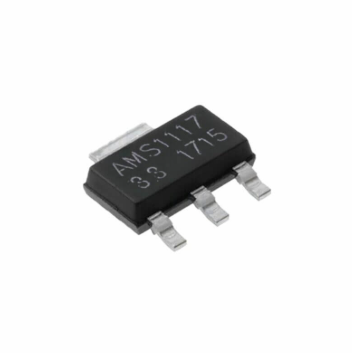

　　AMS1117-3.3（SOT-223封装）：最常见的版本，体积小、成本低、易于贴片焊接，适合消费电子和嵌入式系统使用。

　　AMS1117-3.3（TO-252封装）：又称DPAK封装，具备良好散热性能，适用于中等功耗场合。

　　AMS1117-3.3（TO-220封装）：散热能力最强，常用于电源模块或长期高电流输出场景。

　　AMS1117-3.3C与AMS1117-3.3I版本：其中“C”表示商用级工作温度范围（0℃～85℃），“I”表示工业级工作温度范围（-40℃～125℃），适合工业环境。

　　AMS1117-3.3-R、AMS1117-3.3TR等带后缀型号：后缀一般表示包装方式（如卷带包装TR）或生产批次代号，电气性能保持一致。

　　兼容版本型号：不同厂商生产的AMS1117-3.3兼容型号，如Diodes、ON Semiconductor、Giant、Texas Instruments（TI）等也推出了同规格产品，均与原版电气参数兼容。

　　AMS1117-3.3系列覆盖了多种封装与温度等级，能够满足从消费级到工业级不同应用环境的需求。

　　二、AMS1117-3.3的可替代型号

　　AMS1117-3.3因其应用广泛，市面上存在大量兼容或功能等效的替代型号。这些型号在电气性能、引脚定义及封装尺寸上与AMS1117-3.3基本相同，可以直接替换使用，以下列举几类典型可替代型号：

　　LD1117-3.3（STMicroelectronics）

　　LD1117系列是意法半导体推出的低压差线性稳压器，其性能参数与AMS1117几乎一致。LD1117-3.3在相同负载下具有相近的压差（约1.1V），输出电流可达1A，封装形式兼容SOT-223与TO-220，可直接替代AMS1117-3.3使用。

　　LM1117-3.3（Texas Instruments / ON Semiconductor）

　　LM1117是TI和安森美推出的经典LDO系列，与AMS1117几乎完全兼容。它具有相同的3.3V固定输出、1A电流能力、相近的压降特性以及引脚排列。LM1117-3.3在稳定性、纹波抑制和温度性能方面略优，属于性能更高的直接替代方案。

　　NCP1117-3.3（ON Semiconductor）

　　该型号同样兼容AMS1117-3.3，具备低噪声、高稳定度和过热保护功能，电性能和封装均一致，可在对电源精度要求较高的场景中直接替代。

　　MIC39100-3.3（Microchip）

　　MIC39100系列为低压差稳压器，输出电流能力可达1A，压差更低（典型值0.5V），属于高性能替代型号。它可以在更低的输入电压下稳定输出3.3V，适用于电源效率要求较高的便携设备。

　　AP1117-3.3（Diodes Incorporated）

　　该型号是AMS1117的常见平价替代版本，参数和引脚定义完全兼容，封装相同。AP1117-3.3在实际市场中应用极为广泛，常见于开发板、电源模块和路由器中。

　　AZ1117-3.3（Diodes Incorporated）

　　AZ1117系列同样为低压差LDO，具有优异的热稳定性与高输出电压精度，是AMS1117的可靠替代选择。

　　SPX1117-3.3（Exar / MaxLinear）

　　SPX1117系列也是AMS1117的等效替代型号之一，输出电压精度高、静态电流低、压差较小，适合低功耗设计场合。

　　XC6206P332MR（Torex）

　　这是日本东芝系厂商推出的小功率LDO稳压器，输出3.3V、最大电流500mA。虽然输出电流略低，但在对功耗敏感、体积有限的设备中也可替代AMS1117使用。

　　三、替代选型的注意事项

　　在替换AMS1117-3.3时，需要注意以下几点：

　　引脚兼容性：确保替代型号的引脚定义（Input、GND、Output）与AMS1117保持一致。

　　封装尺寸与散热条件：不同封装的替代型号在散热能力上略有差异，应根据负载电流与功耗选择合适版本。

　　输出精度与压差：替代型号应保证输出电压误差与压差特性相当，否则可能影响系统稳定性。

　　最大输出电流：应不低于原芯片1A的输出能力，以防止在大负载下出现电压跌落。

　　AMS1117-3.3的常见替代型号包括LM1117-3.3、LD1117-3.3、NCP1117-3.3、AP1117-3.3、AZ1117-3.3、MIC39100-3.3、SPX1117-3.3等。这些型号在性能参数、封装形式和引脚定义上均可兼容，能够在绝大多数电路设计中实现无缝替换，从而保证电源稳定性和系统可靠运行。
