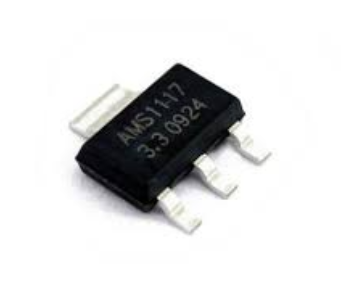

AMS1117-3.3输入电压范围深度解析：从技术原理到工程实践

引言：低压差线性稳压器的核心地位

在嵌入式系统、物联网设备及消费电子领域，电源管理模块的性能直接决定了系统的稳定性与能效。作为低压差线性稳压器（LDO）的代表产品，AMS1117-3.3凭借其高精度、低噪声及完善的保护机制，成为3.3V电源转换的标杆方案。其输入电压范围的合理选择，不仅是电路设计的关键参数，更是平衡功耗、效率与可靠性的核心要素。本文将从技术原理、参数特性、工程实践及典型应用四个维度，系统剖析AMS1117-3.3的输入电压范围，为工程师提供从理论到实践的完整指南。

一、技术基础：AMS1117-3.3的工作原理与架构

1.1 LDO稳压器的核心机制

AMS1117-3.3属于正向低压差线性稳压器，其核心原理是通过动态调整内部功率管的导通电阻，实现输入电压到输出电压的线性转换。具体而言：

• 基准电压源：内置1.25V精密带隙基准源，为误差放大器提供稳定参考。

• 误差放大器：比较输出电压分压值与基准电压，输出控制信号调整功率管阻抗。

• 功率调整管：根据误差放大器信号改变导通程度，维持输出电压恒定。

• 保护电路：集成过热关断、过流限制及短路保护功能，确保器件安全。

1.2 动态电阻特性与压差定义

LDO的压差（Dropout Voltage）是指输出电压接近输入电压时，稳压器无法维持额定输出的最小电压差。AMS1117-3.3的压差特性如下：

• 典型值：在1A输出电流下，压差为1.1V；随着负载电流减小，压差逐渐降低。

• 极限值：数据手册规定最大压差不超过1.3V（1A负载时），实际测试中压差可能因封装、温度及制造工艺差异略有波动。

1.3 输入电压范围的技术边界

AMS1117-3.3的输入电压范围需同时满足以下条件：

• 最低输入电压：需覆盖输出电压与最大压差之和，即V_in(min) = V_out + V_dropout(max) = 3.3V + 1.3V = 4.6V。

• 最高输入电压：数据手册规定绝对最大输入电压为15V，但长期工作建议控制在12V以内以延长寿命。

• 推荐工作范围：综合效率与可靠性，5V至12V为典型应用区间。

二、参数解析：输入电压范围的关键指标

2.1 数据手册中的输入电压定义

不同厂商的数据手册对输入电压范围的表述存在差异，需结合具体参数分析：

• 典型值：4.75V至12V（保证线性调整率与负载调整率）。

• 极限值：15V（绝对最大额定值，超过可能导致器件损坏）。

• 动态范围：在4.75V至12V区间内，线路调整率≤10mV/V，负载调整率≤15mV/A。

2.2 输入电压对压差的影响

压差与输入电压的关系呈非线性特征：

• 高输入电压场景：如12V输入时，压差可能降至0.8V以下，但功率损耗（P_loss = (V_in - V_out) × I_load）显著增加。

• 低输入电压场景：如5V输入时，压差接近1.1V，需确保输入电压始终高于4.6V以避免输出跌落。

2.3 输入电压与效率的权衡

LDO的效率公式为：η = V_out / V_in × 100%。输入电压越高，效率越低：

• 5V输入时：η = 3.3/5 × 100% = 66%。

• 12V输入时：η = 3.3/12 × 100% = 27.5%。

三、工程实践：输入电压范围的优化设计

3.1 输入电容的选择与布局

输入电容对抑制电源纹波、防止瞬态电压跌落至关重要：

• 容值要求：数据手册建议输入电容≥10μF（电解电容或陶瓷电容），实际设计中推荐22μF电解电容+0.1μF陶瓷电容并联。

• ESR范围：需满足0.1Ω至10Ω的等效串联电阻（ESR），过低ESR可能导致振荡，过高ESR会降低瞬态响应速度。

• 布局要点：电容应紧贴器件输入引脚，减少寄生电感。

3.2 散热设计的关键参数

输入电压直接影响功率损耗，需通过散热设计控制结温：

• 功耗计算：P_loss = (V_in - V_out) × I_load。例如，5V输入、0.5A负载时，P_loss = (5-3.3)×0.5 = 0.85W。

• 热阻分析：TO-220封装热阻θJA≈50℃/W，0.85W功耗导致温升ΔT = 0.85×50 = 42.5℃。若环境温度为25℃，结温T_j = 25 + 42.5 = 67.5℃（低于125℃最大结温）。

• 散热方案：高功耗场景需加装散热片或增大PCB铜箔面积（建议≥200mm²）。

3.3 输入电压的稳定性要求

输入电压波动可能导致输出不稳定，需通过以下措施改善：

• 前级稳压：在输入电压波动较大时（如汽车电源12V系统），可串联二级LDO或DC-DC转换器。

• 滤波电路：在输入端添加π型滤波器（L+C组合），抑制高频噪声。

• 动态调整：采用可调版本AMS1117，通过外部电阻分压实现输出电压动态调整。

四、典型应用场景与输入电压选择

4.1 USB供电设备（5V输入）

USB接口提供5V电源，是AMS1117-3.3的典型应用场景：

• 压差分析：5V输入时，压差为1.1V（100mA负载），输出电压稳定。

• 电容配置：输入端22μF电解电容+0.1μF陶瓷电容，输出端10μF钽电容+0.1μF陶瓷电容。

• 保护电路：输入端串联自恢复保险丝（PPTC），防止过流。

4.2 电池供电系统（3.7V至4.2V输入）

锂电池电压范围为3.7V（放电截止）至4.2V（充电截止），需通过升压+LDO方案实现3.3V输出：

• 升压转换：采用MT3608等升压芯片将电池电压升至5V。

• LDO稳压：5V输入至AMS1117-3.3，确保输出电压稳定。

• 效率优化：升压阶段效率约90%，LDO阶段效率66%，整体效率≈60%。

4.3 工业控制设备（12V至24V输入）

工业场景中，24V电源需转换为3.3V供传感器使用：

• 两级稳压：第一级采用LM2596等DC-DC转换器将24V降至5V，第二级采用AMS1117-3.3实现3.3V输出。

• 散热设计：DC-DC阶段功耗较高，需加装散热片。

• EMI抑制：在输入端添加共模电感，降低电磁干扰。

五、常见问题与解决方案

5.1 输入电压不足导致输出跌落

现象：当输入电压接近4.6V时，输出电压跌至3.2V以下。
原因：压差不足导致功率管进入线性区。
解决方案：

• 提高输入电压至5V以上。

• 改用超低压差LDO（如TPS7A4700，压差仅34mV@1A）。

5.2 输入电压过高导致器件损坏

现象：输入电压超过15V后，器件永久失效。
原因：绝对最大额定值超限。
解决方案：

• 在输入端添加TVS二极管（如P6KE15A），钳位电压至15V以下。

• 改用宽输入电压LDO（如LM1117，输入范围3V至20V）。

5.3 输入电压波动导致输出振荡

现象：输出电压出现高频振荡。
原因：输入电容ESR过低或PCB布局不良。
解决方案：

• 更换为ESR适中的电解电容（如10μF/16V钽电容）。

• 优化PCB布局，缩短输入电容至器件引脚的走线长度。

六、未来趋势：输入电压范围的扩展与优化

6.1 超低压差LDO技术

新一代LDO（如NCP59300）压差可低至50mV@1A，允许更低输入电压（如3.4V输入即可输出3.3V）。

6.2 宽输入电压集成方案

集成LDO与DC-DC的电源管理芯片（如TPS62175）可同时支持2.7V至17V输入，实现高效与低压差的平衡。

6.3 智能电源管理

通过I2C接口动态调整输出电压的数字LDO（如MAX17055），可根据负载需求实时优化输入电压范围。

结论：输入电压范围的选择艺术

AMS1117-3.3的输入电压范围不仅是数据手册中的参数，更是电源设计中的权衡艺术。工程师需在效率、成本、可靠性与设计复杂度之间寻找最优解：

• 5V输入场景：平衡效率与压差，是USB供电设备的首选。

• 12V输入场景：需强化散热与滤波，适用于工业控制。

• 电池供电场景：需结合升压电路，扩展输入电压下限。

通过深入理解AMS1117-3.3的技术特性与工程约束，设计师可构建出既高效又可靠的电源系统，为嵌入式设备的稳定运行奠定坚实基础。
