IRF640的参数

　　IRF640是一款N沟道增强型功率MOSFET，其详细参数涵盖电气特性、热性能及封装特性，适合用于各种功率电子应用。以下是对其主要参数的详细介绍。

　　1. 电压参数

　　IRF640的最大漏源电压（Vds）为200V，这意味着它能够承受高达200伏的漏极到源极电压而不击穿。其栅源电压（Vgs）最大允许值为±20V，超过此范围可能会损坏栅极氧化层。漏极到源极击穿电压通常在Vgs = 0V条件下测量。

　　2. 电流参数

　　连续漏极电流（Id）在Tc=25℃条件下可达18A，而在高温或散热受限的情况下，这一电流会降低。脉冲漏极电流（Id,pulse）可达到150A，适合短时间的高峰值负载工作。导通电阻（Rds(on)）典型值为0.18Ω，在Vgs=10V时测得，这一低阻值有助于降低导通损耗，提高效率。

　　3. 栅极特性

　　栅极阈值电压（Vgs(th)）为2.0–4.0V，表示当栅源电压达到该范围时，MOSFET开始导通。典型栅极电荷（Qg）为67nC，输入电容（Ciss）为1350pF，输出电容（Coss）为470pF，反向传输电容（Crss）约为70pF，这些参数决定了器件的开关速度和驱动能力。

　　4. 热性能

　　IRF640的最大结温（Tj）为150℃，最大储存温度（Tstg）为–55℃至+150℃。结到环境的热阻（RthJA）约为62.5℃/W，而结到散热器的热阻（RthJC）为1.0℃/W，说明通过良好散热可以显著提升电流承载能力。

　　5. 功率耗散

　　最大耗散功率（Pd）为150W（在Tc=25℃条件下），实际应用中需根据环境温度和散热条件适当 derating。

　　6. 封装与物理特性

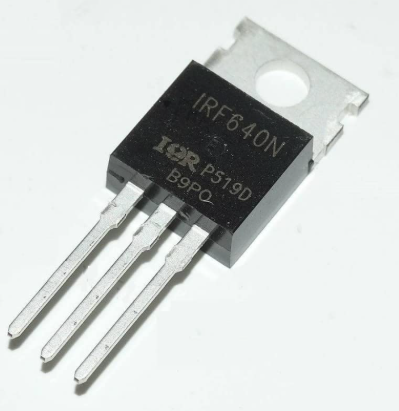

　　IRF640常用TO-220封装，便于安装和散热，同时支持螺丝固定散热片，适合中功率应用。管脚排列简单，便于在电路板上布局。

　　IRF640的高耐压、高电流、低导通电阻和快速开关特性，使其非常适合于开关电源、电机驱动、功率调节和逆变器等应用场景。其参数设计充分兼顾了电气性能和热管理，是中高功率MOSFET中的常用型号。

　　IRF640的工作原理

　　IRF640是一款N沟道增强型功率MOSFET，其工作原理基于场效应控制电流导通和截止的特性。作为MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）的一种，IRF640具有三端：栅极（G）、漏极（D）和源极（S），通过在栅极施加电压来控制漏极和源极之间的电流。

　　当栅源电压（Vgs）低于阈值电压（Vth）时，MOSFET处于关断状态，漏极和源极之间几乎没有电流流过。这是因为在N沟道MOSFET中，漏极和源极之间的导电沟道不存在，电子无法形成连续的流动通路。IRF640的阈值电压通常在2.0–4.0V之间，只有当Vgs超过该值时，导电沟道才会形成。

　　当在栅极施加正电压（相对于源极）且大于阈值电压时，MOSFET进入导通状态。正栅压会在源区下方的半导体形成反型层，N型沟道生成，允许电子从源极流向漏极。此时，漏极电流（Id）主要由Vds和导通电阻Rds(on)决定。IRF640的低导通电阻（约0.18Ω）使得在导通状态下电流损耗较低，适合大电流应用。

　　在开关应用中，IRF640表现出快速切换特性。当栅极电压由高变低时，沟道迅速关闭，漏极电流下降到接近零，实现电路开关功能；反之，当栅压上升时，MOSFET快速导通。这种高速开关能力使IRF640非常适合用于开关电源、PWM调制、逆变器等高频电路中。

　　IRF640具有内置寄生二极管（Body Diode），当电路中存在反向电压时，二极管可以导通，保护MOSFET免受反向电流损坏。这一特性在电机驱动和感性负载控制中非常重要。

　　IRF640通过栅极电压控制漏极和源极之间电流的导通与截止，实现高效开关和功率控制。其低导通电阻、高耐压和快速开关能力，使其成为工业、消费电子及功率电路设计中常用的功率MOSFET。

　　IRF640的作用

　　IRF640作为一款N沟道增强型功率MOSFET，主要作用是实现电路中的高效开关和功率控制。在电子和电力设计中，它可以用作电流控制开关、功率放大器或负载驱动器，广泛应用于开关电源、电机驱动、逆变器、功率调节以及各种感性和容性负载控制电路中。

　　在开关电源和DC-DC变换器中，IRF640起到核心开关作用。通过控制栅极电压，MOSFET可以在高频率下快速导通和关断，从而实现电压变换和能量传输。其低导通电阻（Rds(on)约0.18Ω）减少了导通损耗，提高了能效，使整个电源系统在高功率输出时仍能保持稳定工作。

　　在电机驱动和PWM控制应用中，IRF640用于调节电机电流和速度。通过脉宽调制（PWM）信号控制栅极电压，可以精确控制流过电机的电流大小，从而实现对电机转速和扭矩的调节。这种方式比传统的线性控制效率更高，发热更小，同时适合大电流和高压场合。

　　在逆变器和功率放大器电路中，IRF640用于将直流电压转换为交流电，或在音频功放中对信号进行功率放大。其快速开关特性和较高的电流承载能力，使器件能够在高频、大电流环境下稳定工作，保证电路输出的稳定性和精度。

　　IRF640还常用于保护电路中，如作为电子开关来切断过载或短路电流，或者与感性负载配合利用其寄生二极管实现反向电流保护。它在电路中既可以作为主动开关元件，也可以参与能量回收，提高系统可靠性和安全性。

　　IRF640的主要作用是高效开关、功率控制和负载驱动，通过低导通损耗、高耐压和快速开关性能，实现电子和电力电路的稳定、节能和高效运行。在工业自动化、电源设备、消费电子及各种大功率电路中，IRF640是不可或缺的核心功率MOSFET器件。

　　IRF640的特点

　　IRF640是一款性能优异的N沟道增强型功率MOSFET，其特点主要体现在高耐压、高电流承载能力、低导通电阻和快速开关能力等方面，使其在功率电子和开关电源设计中具有广泛应用价值。

　　IRF640具有高耐压特性。其最大漏源电压（Vds）可达200V，能够在中高压环境下稳定工作，适合用于工业电源、电机控制及逆变器等需要承受较高电压的应用场合。同时，其栅源电压最大值为±20V，为安全驱动提供了较大的裕量。

　　它的高电流承载能力也是一大特点。IRF640的连续漏极电流（Id）可达18A，脉冲漏极电流（Id,pulse）高达150A，能够满足大电流负载的要求。在实际应用中，通过合理散热，可以实现长时间的稳定运行，这使得它在电机驱动和功率放大电路中表现出色。

　　IRF640具有低导通电阻（Rds(on)约0.18Ω），在导通状态下电流损耗小，有效降低了功率消耗和发热。这一特性不仅提高了系统的整体效率，也延长了器件的使用寿命，尤其适合高频开关电源和大功率PWM控制电路。

　　它具备快速开关性能。MOSFET的开关速度快，输入电容（Ciss）和输出电容（Coss）参数合理，使得IRF640能够在高频开关电路中快速切换，有效减少开关损耗。这一特点对于高频DC-DC变换器、逆变器以及PWM电机控制尤为重要。

　　IRF640还具有良好的热稳定性和寄生二极管保护。最大结温可达150℃，可在较高环境温度下安全运行。其内置的寄生二极管在反向电流或感性负载切换时提供保护，提高了系统的可靠性和安全性。

　　IRF640的特点可以概括为：高耐压、高电流、低导通损耗、快速开关、良好热性能和可靠保护。这些特性使其成为工业、消费电子、电源及电机控制等多领域中不可或缺的中高功率MOSFET器件。

　　IRF640的应用

　　IRF640作为一款N沟道增强型功率MOSFET，因其高耐压、高电流承载能力、低导通电阻和快速开关特性，被广泛应用于工业、电力和消费电子领域的各种功率电子电路中。

　　在开关电源和DC-DC变换器中，IRF640常用作主开关元件。通过栅极电压控制其导通与关断，可实现高频率的能量转换，从而完成电压升降或稳压功能。低导通电阻和快速开关特性有助于提高电源效率，减少发热，适用于中功率至大功率电源设计。

　　在电机驱动和PWM控制中，IRF640可用作驱动功率开关。通过脉宽调制（PWM）信号控制栅极电压，可以精准控制电机的转速和扭矩。这种控制方式效率高、发热少，同时支持大电流负载，广泛用于工业自动化设备、风扇控制、电动车驱动等场景。

　　IRF640在逆变器和太阳能光伏系统中也有重要应用。它可将直流电转换为交流电，或在高频逆变器中作为功率开关，驱动负载或并网输出。其快速开关能力和高耐压特性保证了逆变器在高压、高频运行条件下的稳定性和效率。

　　IRF640还常用于功率放大器、继电器替代开关和保护电路。在音频功放电路中，它可作为输出功率放大器件，提供大电流驱动能力；在保护电路中，可作为电子开关切断过载或短路电流，并利用其内置寄生二极管对感性负载反向电流提供保护，提高电路安全性。

　　IRF640的应用范围涵盖了电源转换、负载驱动、电机控制、逆变器和保护电路等多个领域。其高可靠性、高效率和强大的功率处理能力，使其成为工业控制、电力电子及消费电子设计中常用且成熟的中高功率MOSFET解决方案。

　　IRF640的详细型号及可替代型号

　　一、IRF640的详细型号

　　IRF640作为中高功率N沟道MOSFET，属于国际整流器（International Rectifier，现为Infineon旗下）推出的标准功率MOSFET系列。它的型号体系主要以封装和参数的不同略有差异，但核心电气特性相同。常见的IRF640型号及其变体如下：

　　IRF640：标准型号，TO-220封装，最大漏源电压200V，连续漏极电流18A，低导通电阻0.18Ω，适用于大多数功率电子应用。

　　IRF640A：增强型版本，具有更高的开关速度和更低的导通损耗，适合高频开关电源和逆变器应用。

　　IRF640N：带“N”后缀表示低导通电阻优化版，Rds(on)更低，可在高电流场合进一步减少功耗。

　　IRF640PBF：符合无铅RoHS环保标准版本，封装和性能与标准IRF640一致，但材料环保无铅，适合环保要求较高的产品。

　　IRF640S：增强散热版本，通常配合TO-220散热片使用，可承受更高功率的连续工作。

　　以上这些型号在电气参数上差异较小，主要在导通电阻、开关速度、封装及环保特性上有所优化，以适应不同设计需求。

　　二、IRF640可替代的型号

　　由于IRF640是标准的中高功率N沟道MOSFET，市场上有多款性能相近的MOSFET可作为其替代品，特别是在电压、导通电阻、漏极电流和封装类似的情况下。可替代型号主要包括以下几类：

　　IRF系列其他型号

　　IRF840：最大Vds为500V，Id约8A，Rds(on)约0.85Ω，适用于电压更高、功率要求较大的场合，但导通电阻较IRF640高。

　　IRF530：Vds为100V，Id约14A，Rds(on)约0.16Ω，可在低压高电流应用中替代IRF640。

　　IRFZ44N：Vds 55V，Id 49A，Rds(on)约0.032Ω，更适合低压大电流应用，但电压承受能力低于IRF640。

　　STMicroelectronics系列（STP系列）

　　STP75NF75：Vds 75V，Id 80A，Rds(on)约0.009Ω，可在低压大电流的功率电路中替代IRF640。

　　STP55NF06：Vds 60V，Id 55A，Rds(on)约0.018Ω，同样适合低压大电流场景。

　　Vishay Siliconix系列

　　SI4463：Vds 55V，Id 130A，低导通电阻，适合替代IRF640在高电流、低压应用中的开关。

　　SI4842DY：Vds 40V，Id 55A，Rds(on)低，适合小型功率控制电路。

　　Infineon和其他厂商标准MOSFET

　　IPP064N06N（Infineon）：Vds 60V，Id 64A，Rds(on)约0.022Ω，可在低压高电流环境下替代IRF640。

　　FQP30N06L（Fairchild）：Vds 60V，Id 32A，Rds(on)约0.035Ω，可用于低压开关电源和电机驱动。

　　三、替代选择注意事项

　　在实际电路中选择替代型号时，需要注意以下几点：

　　漏源电压（Vds）：替代器件的Vds应≥原IRF640，确保不会因电压过高而击穿。

　　连续漏极电流（Id）：应保证替代器件的Id≥原IRF640，以承受负载电流，避免过热损坏。

　　导通电阻（Rds(on)）：尽量选择低Rds(on)器件，以减少导通损耗和发热。

　　栅极驱动电压（Vgs）：替代器件的Vgs特性应与原电路驱动兼容，确保快速开关性能。

　　封装与散热：替代器件封装应与原器件匹配或便于散热管理，否则可能影响可靠性。

　　IRF640具有多种型号和应用版本，其可替代型号范围广泛，包括同厂IRF系列、STP系列、Vishay系列及其他厂商中高功率N沟道MOSFET。在选择替代器件时，需要综合考虑电压、电流、导通电阻、开关速度及封装散热特性，以确保电路性能稳定可靠。通过合理选型，IRF640可在不同电路场景中被多种类似性能的MOSFET替代，从而满足工业、消费电子及功率电子设计的多样化需求。
