NDR-480-24开关电源输出电压调节全解析

一、NDR-480-24开关电源概述

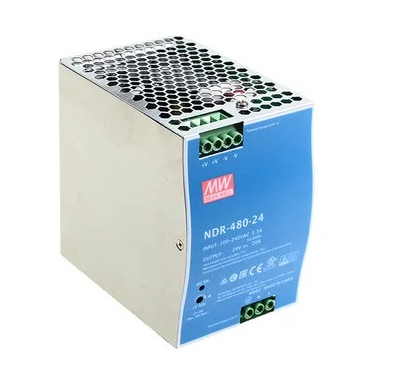

NDR-480-24是明纬（MEAN WELL）推出的高性能工业级DIN导轨型开关电源，专为工业控制系统、工厂自动化、机电设备等严苛环境设计。其核心参数包括：24V直流输出、20A额定电流、480W最大功率，输入电压范围90-264VAC（127-370VDC），工作温度-20℃至+70℃，具备短路保护、过载保护、过电压保护和过热保护等多重安全机制。该电源采用主动式PFC技术，PF值达0.98（115VAC）和0.94（230VAC），符合RoHS环保标准，并通过100%满载老化测试，确保长期稳定运行。

在工业应用中，NDR-480-24广泛服务于PLC控制系统、机器人、传送带、电动机等设备，其输出电压的稳定性直接影响系统性能。例如，在自动化生产线中，若传感器供电电压波动超过±5%，可能导致数据采集误差；在LED照明系统中，电压过高会缩短灯珠寿命，电压过低则影响亮度均匀性。因此，掌握输出电压调节方法对优化系统效率至关重要。

二、输出电压调节的物理基础

1. 开关电源工作原理

NDR-480-24采用典型的开关电源架构，通过高频开关管（如MOSFET）的通断控制，将输入交流电转换为直流电。其核心流程包括：输入整流滤波、PWM控制器驱动开关管、变压器能量传递、输出整流滤波，以及反馈控制环路。反馈环路通过比较输出电压与参考电压（通常为2.5V或5V），动态调整开关管的占空比（Duty Cycle），即导通时间与周期的比值，从而维持输出电压稳定。

例如，当负载增加导致输出电压下降时，反馈电路检测到电压低于参考值，会增大PWM信号的占空比，延长开关管导通时间，使变压器传递更多能量，提升输出电压；反之，当负载减轻时，占空比减小，输出电压回落。这种闭环控制机制是开关电源实现稳压的关键。

2. 输出电压与占空比的关系

输出电压（Vout）与占空比（D）的关系可通过公式表达：
Vout = Vin × D / (1 - D) × (N2/N1)
其中，Vin为输入电压，N2/N1为变压器匝数比。在NDR-480-24中，变压器匝数比固定，因此输出电压主要受占空比和输入电压影响。通过调节占空比，可在一定范围内改变输出电压。例如，当输入电压为220VAC（整流后约310VDC），若占空比从0.4调整至0.5，输出电压可从约24V升至30V（理论值，实际受反馈环路限制）。

3. 反馈控制环路解析

NDR-480-24的反馈环路由误差放大器、光耦隔离器和PWM比较器组成。输出电压经分压电阻采样后，与参考电压输入误差放大器，其输出信号通过光耦隔离传输至初级侧PWM控制器。当输出电压偏高时，误差放大器输出降低，PWM比较器减小占空比；反之则增大占空比。这种负反馈机制确保输出电压在负载变化或输入电压波动时保持稳定。

三、输出电压调节方法详解

方法一：电位器调节（模拟调节）

NDR-480-24电源外壳通常设有电压调节孔，内部集成多圈精密电位器（如10KΩ或20KΩ），用户可通过螺丝刀旋转调整输出电压。

操作步骤：

1. 断电准备：关闭输入电源，等待5分钟使高压电容放电，佩戴绝缘手套。

2. 定位调节孔：观察电源外壳，找到标有“V-ADJ”“OUTPUT ADJ”或类似标识的调节孔。

3. 连接万用表：将万用表调至直流电压档，红表笔接输出正极，黑表笔接负极。

4. 缓慢调节：用螺丝刀顺时针旋转电位器（通常标记“+”方向）增加电压，逆时针旋转降低电压。每次旋转角度不超过10°，同时观察万用表读数。

5. 锁定电压：调节至目标电压（如24V±1%）后，停止旋转并固定电位器（部分型号需用螺母锁紧）。

6. 上电测试：重新接通电源，验证输出电压稳定性，负载测试时建议带≥10%额定负载（如2A以上）。

注意事项：

• 调节范围：NDR-480-24的输出电压调节范围通常为24V±15%（即20.4V-27.6V），超出范围可能导致保护电路触发或元件损坏。

• 负载影响：空载时电压可能偏高（如25V），带载后电压会下降，需在额定负载下校准。

• 防静电措施：调节前佩戴接地手环，避免静电击穿敏感元件。

方法二：数字通信接口调节（智能调节）

NDR-480-24部分型号支持PMBus或I²C数字接口，用户可通过上位机软件或PLC发送指令调节输出电压。

操作步骤：

1. 硬件连接：使用专用通信线缆将电源的PMBus接口（如SDA、SCL引脚）连接至PC或PLC的通信端口。

2. 软件配置：安装电源厂商提供的配置软件（如MEAN WELL Power Manager），设置通信参数（波特率、地址等）。

3. 参数设置：在软件界面选择“Output Voltage”选项，输入目标电压值（如25V），点击“写入”按钮。

4. 实时监控：软件可显示输出电压、电流、温度等参数，验证调节效果。

5. 保存配置：将调节参数保存至电源非易失性存储器，断电后仍有效。

优势：

• 精度高：数字调节可实现0.1V步进，远优于模拟电位器的0.5V精度。

• 远程控制：支持通过LAN或无线模块远程调节，适用于分布式电源系统。

• 数据记录：软件可记录电压调节历史，便于故障分析。

方法三：分压电阻替换（硬件改造）

对于需固定输出电压调整的场景，可通过更换反馈环路的分压电阻实现。

原理：

输出电压采样电路由两个电阻（R1、R2）组成，其分压比决定反馈电压（Vfb）：
Vfb = Vout × R2 / (R1 + R2)
误差放大器将Vfb与参考电压（Vref）比较，调整占空比使Vfb=Vref。因此，通过改变R1或R2的值，可调整Vout。

操作步骤：

1. 断开电源：确保输入电源完全断开，并验证无电压。

2. 定位分压电阻：打开电源外壳，找到输出端附近的分压电阻（通常标记为R1、R2，阻值在10KΩ-100KΩ之间）。

3. 计算新电阻值：根据目标电压（Vout_new）和参考电压（Vref，通常为2.5V），计算新电阻值：
   R2_new = R2 × Vref / (Vout_new - Vref)
   例如，若原R1=20KΩ、R2=5KΩ，Vout=24V，Vref=2.5V，需将Vout调至25V，则：
   R2_new = 5KΩ × 2.5V / (25V - 2.5V) ≈ 0.556KΩ
   可选用0.56KΩ精密电阻替换原R2。

4. 焊接新电阻：使用热风枪或电烙铁焊接新电阻，注意避免短路。

5. 验证调节：上电后测量输出电压，确认是否达到目标值。

风险：

• 焊接错误可能导致反馈环路失效，引发输出电压失控。

• 替换电阻功率需满足要求（通常≥0.25W），否则可能烧毁。

方法四：外部模拟信号控制（动态调节）

NDR-480-24部分型号支持0-5V或0-10V外部模拟信号控制输出电压，适用于需要动态调整的场景（如电池充电曲线）。

操作步骤：

1. 连接模拟信号源：将信号发生器的输出端连接至电源的“V-ADJ”或“TRIM”引脚（具体引脚定义参考手册）。

2. 设置信号范围：根据电源规格，将信号发生器输出调至0-5V（对应输出电压20-28V）。

3. 校准比例：通过万用表测量输出电压，调整信号发生器电压使输出电压达到目标值。例如，若信号电压为2.5V时输出电压为24V，则比例系数为9.6V/V。

4. 动态测试：改变信号电压，验证输出电压是否线性跟随。

应用场景：

• 电池充电系统：根据电池SOC（剩余电量）动态调整充电电压。

• 电机驱动：根据负载转矩调整供电电压，优化效率。

四、调节过程中的安全规范与故障排查

安全操作规范

1. 断电操作：调节前必须断开输入电源，并使用万用表验证无电压。

2. 高压防护：处理48V以上电路时，需佩戴绝缘手套和护目镜。

3. 静电防护：接触电路板前佩戴接地手环，避免静电损坏元件。

4. 负载匹配：调节时建议带≥10%额定负载，避免空载电压偏高。

5. 环境要求：操作环境湿度≤95%RH（非冷凝），温度-20℃至+70℃。

常见故障及处理方法

1. 调节无效：

• 检查电位器是否损坏（用万用表测量调节端与地端电阻是否变化）。

• 验证反馈环路是否断开（检查光耦、误差放大器是否工作）。

• 确认通信接口设置是否正确（数字调节时）。

2. 输出电压波动：

• 检查输入电压是否稳定（使用示波器观察输入纹波）。

• 验证输出电容是否老化（电容容量下降会导致纹波增大）。

• 检查负载是否突变（如电机启停导致瞬时电流过大）。

3. 保护电路触发：

• 过电压保护（OVP）：输出电压超过28V时触发，检查反馈环路是否失控。

• 过载保护（OLP）：输出电流超过22A（110%额定电流）时触发，3秒后自动关断，需减少负载。

• 过热保护（OTP）：内部温度超过70℃时触发，检查散热风扇是否工作、通风口是否堵塞。

五、实际应用案例分析

案例一：工业机器人供电电压调整

某汽车生产线使用NDR-480-24为机器人关节电机供电，原设计电压为24V，但实际运行中发现电机发热严重。经检测，电机最佳工作电压为22V，可降低铁损和铜损。

调节方案：

1. 使用电位器调节法，将输出电压从24V降至22V。

2. 调节后带载测试（电机额定电流15A），验证电压稳定性。

3. 连续运行72小时，监测电机温度从85℃降至70℃，效率提升8%。

案例二：LED照明系统电压优化

某仓库使用NDR-480-24为LED灯带供电，原电压为24V，但灯带末端因线路压降导致亮度不足。需将电源输出电压提升至26V以补偿压降。

调节方案：

1. 通过数字通信接口将输出电压调至26V。

2. 在灯带末端测量电压，确认达到25.5V（考虑线路损耗）。

3. 对比调节前后照度，从300lux提升至350lux，均匀性改善。

案例三：分布式电源系统远程调节

某数据中心使用多台NDR-480-24为服务器供电，需根据负载率动态调整输出电压（高负载时24.5V，低负载时23.5V）以优化能效。

调节方案：

1. 通过PMBus接口将电源接入监控系统。

2. 编写PLC程序，根据服务器电流反馈自动发送电压调节指令。

3. 实施后系统能耗降低5%，年节约电费约2万元。

六、总结与展望

NDR-480-24开关电源的输出电压调节方法涵盖模拟电位器调节、数字通信接口调节、分压电阻替换和外部模拟信号控制，适用于不同应用场景。在实际操作中，需严格遵守安全规范，结合负载特性选择合适的调节方式。未来，随着工业4.0和物联网技术的发展，开关电源的智能化调节（如基于AI的动态电压优化）将成为趋势，NDR-480-24的数字接口功能为此提供了扩展基础。通过掌握输出电压调节技术，可显著提升工业系统的能效和可靠性，为智能制造提供稳定动力。
