ht1622的参数

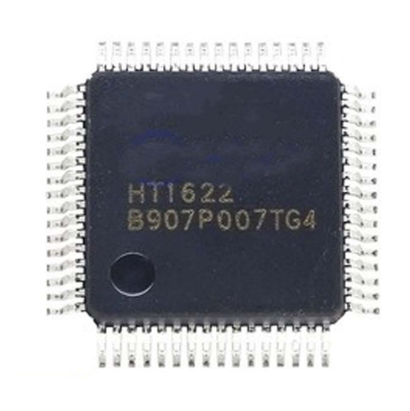

　　HT1622是一款专为段码液晶显示器（LCD）设计的低功耗驱动控制芯片，其性能参数完善、功能灵活，广泛用于各种便携式电子设备的显示系统中。该芯片的主要技术参数如下：

　　HT1622的工作电压范围为2.4V至5.2V，典型工作电压为3.0V，能够很好地适应电池供电系统。其静态电流极低，在正常显示模式下的电流消耗约为200µA，在待机模式下电流小于1µA，充分体现了低功耗特性。芯片的工作温度范围为-40℃至+85℃，可满足工业级和消费类电子设备的使用要求。

　　在显示能力方面，HT1622支持32个公共极（COM）和4个段极（SEG）的输出结构，最多可驱动128个段点（32×4），支持1/2或1/3偏压驱动方式，使得显示对比度更高，功耗更低。内部集成的显示RAM容量为32×4 bits，每个位对应一个显示段，可通过指令精确控制每个段的显示状态。

　　HT1622的通信接口采用串行方式，兼容三线和四线串行总线，与各种单片机（如8051、PIC、AVR、STM32等）轻松连接。其指令系统包括系统开关、LCD开关、偏压设置、振荡模式控制、闪烁控制及数据写入等，支持读写显示RAM内容。芯片内置RC振荡器，无需外部时钟元件即可工作，振荡频率典型值为256kHz。

　　HT1622具备多种省电模式，包括待机和显示关闭状态；具备自动偏压生成电路，减少外围元件需求；输出驱动电流约为±4mA，可保证稳定的段电压驱动能力。封装形式常见有QFP、DIP和SOP等，便于不同PCB布局设计。

　　HT1622凭借其宽电压范围、低功耗、高集成度、灵活的串行控制和强大的LCD驱动能力，成为各种中小型液晶显示设备的优选控制器芯片。

　　ht1622的工作原理

　　HT1622的工作原理主要基于液晶显示器（LCD）驱动技术，通过内部时序控制、偏压生成以及数据存储与刷新机制，实现对段码LCD的动态显示控制。该芯片本质上是一个LCD驱动控制器，它通过串行通信方式接收来自主控单片机的数据和命令，然后将显示数据存储在内部RAM中，并通过驱动电极输出相应的交流信号，从而在LCD上形成可视字符或图形。

　　其内部结构主要包括时钟振荡器、系统控制电路、显示RAM、LCD驱动电路以及串行通信接口。HT1622内置的RC振荡器提供工作时钟信号，用于控制数据刷新和驱动时序，无需外部晶振即可正常运行。显示数据由单片机通过串行接口传送至HT1622的显示RAM中，RAM的每个位对应LCD的一个显示段。系统控制电路根据命令寄存器的设置，周期性地扫描RAM内容，并输出相应的波形信号到SEG（段极）和COM（公共极）引脚上。

　　在LCD显示原理中，液晶分子对直流电敏感，因此HT1622输出的是交流信号，以防止液晶老化。芯片利用1/2或1/3偏压驱动技术，通过控制COM与SEG间电压的相对变化，使特定段点产生电压差显示，而非显示的段则保持在无电压差状态。通过周期性切换信号极性，实现视觉上稳定的静态显示。

　　HT1622可通过命令调整显示模式，如系统开关、LCD开关、闪烁控制、偏压选择等。芯片还具备省电模式，当系统进入待机状态时，显示保持或关闭，振荡器可暂停以降低功耗。

　　HT1622通过内部振荡、存储控制与多级偏压驱动机制，将数字显示数据转换为LCD段码电压信号，实现低功耗、高可靠的液晶显示控制。

　　ht1622的作用

　　HT1622的主要作用是作为段码液晶显示器（LCD）的驱动与控制核心，为电子设备提供高效、低功耗的显示解决方案。它承担了从主控单片机接收显示数据、存储显示信息、生成驱动信号到控制液晶显示器段码点亮的全过程，是单片机系统与LCD显示屏之间的重要桥梁。

　　在具体应用中，HT1622的核心作用可以分为以下几个方面。它起到LCD驱动作用。液晶显示器需要周期性的交流驱动信号才能稳定显示，而单片机通常无法直接输出符合要求的交流波形。HT1622内置偏压生成电路和多路驱动器，可输出1/2或1/3偏压驱动信号，使LCD段点稳定显示并防止液晶老化。它起到显示控制作用。HT1622内部设有显示RAM，能够存储每个显示段的状态信息。主控只需通过串行接口写入数据，芯片即可自动完成显示刷新，无需CPU持续干预，从而降低系统负载。

　　HT1622还具有简化系统设计与节省功耗的作用。它采用三线或四线串行通信方式，只需少量接口引脚即可与各种单片机通信，显著减少PCB布线复杂度。芯片内部集成RC振荡器，无需外部时钟元件，降低外围电路成本。同时，芯片具有待机和节能模式，在非显示或低活动状态下可进入低功耗运行，延长电池使用寿命。

　　HT1622还承担显示模式控制和显示效果优化的作用。通过命令控制，用户可设置LCD开关、系统复位、闪烁显示、偏压调整等功能，使显示效果更灵活、视觉体验更舒适。

　　HT1622的作用不仅是液晶驱动器，更是整个显示系统的智能控制核心。它通过集成化、低功耗和高兼容性设计，使段码LCD显示方案变得更简单、更稳定，广泛应用于电子仪表、家电控制面板、医疗设备、遥控器和便携式终端等产品中。

　　ht1622的特点

　　HT1622作为一款成熟的LCD驱动控制芯片，具有多方面的优良特点，使其在嵌入式系统和低功耗显示设备中得到了广泛应用。其设计充分考虑了功耗、接口兼容性、驱动能力和系统集成度等方面的综合性能，具体特点如下：

　　低功耗设计是HT1622的突出优势之一。该芯片在正常显示状态下的工作电流极低，仅约200µA，在待机模式下电流甚至低于1µA，非常适合电池供电的便携式设备。其内部采用动态扫描和省电模式，在不影响显示效果的情况下有效降低能耗。

　　HT1622具备强大的显示驱动能力。芯片最多可驱动128个段点（32×4结构），支持1/2或1/3偏压方式的LCD驱动，可满足中小型液晶屏的显示需求。内置自动偏压生成电路，使液晶显示更加稳定，提升对比度并防止液晶老化。

　　HT1622具有高度集成化和易用性。其内部集成显示RAM、时钟振荡器、偏压电路及串行通信接口，无需外部晶振或复杂外围电路即可直接使用，大幅简化系统设计。串行通信接口兼容三线或四线模式，与常见的单片机（如8051、AVR、PIC、STM32等）均可无缝连接，降低了设计难度。

　　HT1622支持多种控制功能与灵活的显示模式。通过命令可实现系统开关、LCD开关、闪烁控制、偏压调整、时钟设置及显示RAM读写操作。该特性使得用户能够根据不同的应用场景灵活调节显示状态，从而优化视觉效果。

　　HT1622的可靠性和稳定性也非常出色。其工作电压范围宽（2.4V～5.2V），工作温度范围广（-40℃～+85℃），能够在各种环境下稳定运行，适用于工业与消费电子领域。

　　综合来看，HT1622的主要特点可概括为低功耗、高集成度、强兼容性、驱动能力强以及控制灵活。这些优势使其成为电子仪表、家电控制板、医疗设备及各类智能终端中段码LCD显示的首选芯片。

　　ht1622的应用

　　HT1622的应用范围十分广泛，主要集中在需要段码液晶显示的低功耗电子产品中。由于该芯片集成度高、功耗低、接口简单、显示驱动能力强，因此被广泛应用于家电控制面板、电子仪表、医疗设备、遥控器、消费电子和便携式终端等多个领域。

　　在家电控制系统中，HT1622常用于电饭煲、空调、微波炉、洗衣机、热水器等产品的显示模块。它能够驱动多位数字、符号和状态图标，显示温度、时间、模式等信息。通过串行通信方式与主控MCU连接，主控只需发送显示数据，HT1622即可完成刷新与稳定显示，简化系统设计并提升可靠性。

　　在电子仪表与工业设备中，HT1622被用于电压表、电流表、能耗计数器、温湿度监控器等设备中。它的高稳定性和宽温工作特性（-40℃至+85℃）保证了在复杂环境下的可靠运行。同时，内置偏压电路使显示清晰稳定，即便在强干扰环境中也能保持良好的显示效果。

　　在医疗电子设备领域，如电子血压计、血糖仪、体温计、心率监测仪等产品中，HT1622以其极低功耗和小型封装成为理想选择。其内置省电模式可显著延长电池寿命，满足长时间待机的使用需求。

　　在便携式消费电子中，如遥控器、计算器、电子字典、手持测量仪器、定时器等，HT1622同样表现出色。它的三线或四线串行接口可轻松与各种单片机连接，数据传输效率高，且驱动波形稳定。

　　总的来说，HT1622凭借其低功耗、高集成度、灵活的显示控制和强大的兼容性，成为中小型段码LCD显示系统的核心控制芯片。无论在家电、工业控制还是医疗与消费类电子产品中，HT1622都能提供可靠、经济且高效的显示驱动解决方案。

　　ht1622能替代哪些型号

　　HT1622是由台湾Holtek公司推出的一款高性能低功耗LCD驱动控制芯片，针对不同的显示需求与封装方式，Holtek公司推出了多个衍生型号，以适应多样化的产品设计。HT1622的各个版本在功能上大体一致，但在封装形式、工作温度范围、输出接口数量及功耗控制方面略有差异，从而能够满足不同工业与消费电子应用的要求。

　　一、HT1622的详细型号

　　HT1622A：这是标准版本，采用SOP或DIP封装，具备32×4的LCD驱动能力，支持1/2或1/3偏压模式，是最常见的型号。适用于一般的家电显示、仪表面板、控制终端等场合。

　　HT1622B：该版本针对便携式设备进行了低功耗优化，内部RC振荡器功耗更低，同时在显示稳定性和抗干扰性上有所增强。适用于对电池寿命要求较高的设备，如遥控器、手持仪器等。

　　HT1622C：为工业级版本，工作温度范围扩展至-40℃～+85℃，并且驱动输出能力更强，能够在复杂电磁环境下稳定工作，常用于工业仪表和汽车电子系统。

　　HT1622F：该型号采用更小型封装形式（如QFP或TSSOP），适合高密度PCB设计或空间受限的产品，如医疗仪表、手持设备等。

　　HT1622G：针对高可靠性应用设计，增强了内部RAM数据保持能力和电源波动适应性，同时支持可调闪烁频率功能。

　　尽管这些型号在性能上略有差异，但它们均具备相同的逻辑结构、指令系统和通信协议，因此在电路设计中可实现相互替代，具有很高的兼容性。

　　二、HT1622可替代的型号分析

　　由于HT1622在功能上成熟且标准化，其在市场上能够替代多种其他厂商的LCD驱动控制芯片，尤其是功能相似、接口兼容的段码LCD控制器。以下是HT1622可替代的典型型号：

　　HT1621系列（Holtek自家型号）

　　HT1621与HT1622功能相似，均为Holtek出品的LCD驱动芯片。HT1621可驱动32×3段显示，而HT1622可驱动32×4段，驱动能力更强。如果原设计中使用HT1621且需要更多段驱动，可直接替换为HT1622，接口与控制命令基本兼容。

　　TM1620 / TM1621 / TM1622（Titan Microelectronics系列）

　　这些芯片由钰泰微电子（Titan Micro）生产，功能与HT1622几乎完全兼容。TM1622的接口时序、指令格式及显示RAM结构与HT1622相同，可以无缝替换，常用于成本敏感型电子产品中。

　　PCF8576 / PCF8566（NXP系列）

　　NXP的PCF8576与PCF8566同样是LCD段码驱动芯片，虽然内部结构略有不同，但在32×4驱动、低功耗和串行接口方面与HT1622相似。在进行替换时，只需在时序逻辑及命令控制上做小幅调整，即可实现兼容使用。

　　SPLC780D / ST7066U（Sitronix系列）

　　这些型号广泛用于中小型液晶显示模块中，属于低功耗段码显示驱动器，与HT1622在接口电平、驱动偏压以及显示刷新机制上具有较高相似度。若系统控制端采用通用MCU，通过修改控制命令即可替代使用HT1622。

　　ICM7211A / ICM7211B（Intersil系列）

　　ICM7211系列为经典的LCD驱动芯片，支持4位数字及符号显示。HT1622在驱动能力和集成度方面更强，因此在现代设计中经常用HT1622来替代ICM7211系列，以获得更低功耗和更高显示灵活性。

　　MC145000 / MC145001（Motorola系列）

　　这些为早期的LCD驱动控制器，采用并行通信方式，而HT1622使用串行接口，具有更少的I/O占用。如果在旧设备更新设计时需要降低系统复杂度，HT1622可以通过接口适配替代这些型号，从而简化电路。

　　PT6315 / PT6523（Princeton系列）

　　这些芯片用于家电面板显示，具有32×4或40×4驱动结构，与HT1622非常接近。HT1622可通过简单的命令映射替换PT6315系列，实现功能等效。

　　三、兼容性与替换注意事项

　　在使用HT1622替代其他型号时，需要注意以下几点：

　　引脚兼容性：虽然大多数段码驱动芯片的逻辑功能类似，但引脚定义和命令字可能略有不同，替换前应仔细比对数据手册。

　　偏压模式调整：部分芯片使用1/2偏压，部分为1/3偏压，HT1622可通过命令设置偏压方式，以适配原有电路。

　　时钟源设置：HT1622内置RC振荡器，无需外部时钟，但若原型号依赖外部振荡信号，应在设计中调整相关连接。

　　显示刷新频率与闪烁控制：若原芯片具备特定闪烁或扫描功能，需根据HT1622的命令系统进行相应配置。

　　总结

　　HT1622作为Holtek公司经典的LCD驱动控制芯片，拥有多种型号版本，适配不同应用场景。其出色的低功耗特性、稳定的显示驱动能力以及良好的接口兼容性，使其能够替代包括HT1621、TM1622、PCF8576、PT6315等多款同类芯片，成为各类段码液晶显示系统的理想选择。无论在新设计还是旧产品替换升级中，HT1622都以其高性价比和可靠性能，展现出强大的市场通用性与工程实用价值。
