IR2104的参数

　　IR2104是一款高压半桥驱动器芯片，其主要参数体现了它在功率MOSFET或IGBT驱动中的性能和应用范围。以下是该芯片的核心参数及详细说明：

　　1. 电源电压参数

　　IR2104的逻辑电源电压（VCC）通常在10V至20V之间，典型值为15V，保证低侧驱动器正常工作。高侧浮动电源电压（VB）可以承受高达600V的最大电压（VBS-VS），适用于高压半桥拓扑结构。这使得IR2104能够驱动高压MOSFET或IGBT，实现大功率开关控制。

　　2. 输出电流能力

　　IR2104的驱动输出端具有强大的电流驱动能力。高侧输出（HO）和低侧输出（LO）能够提供典型峰值电流为±2A，瞬间峰值可达到±2.5A，这保证了MOSFET/IGBT快速开关，降低开关损耗，同时减小电磁干扰。

　　3. 输入逻辑参数

　　IR2104的输入端（IN）逻辑电平兼容TTL和CMOS标准。输入逻辑电平最低可识别2V高电平，低电平阈值约为0.8V，保证与微控制器或逻辑电路轻松接口。输入引脚响应时间快，典型上升和下降延迟约为100ns，使芯片适合高速PWM控制。

　　4. 欠压锁定保护（UVLO）

　　IR2104内置高低侧欠压锁定保护功能。当VCC或VB电压低于设定阈值时，芯片会禁止输出驱动，防止MOSFET/IGBT在供电不足时导通，保护功率器件和负载安全。

　　5. 工作温度与封装

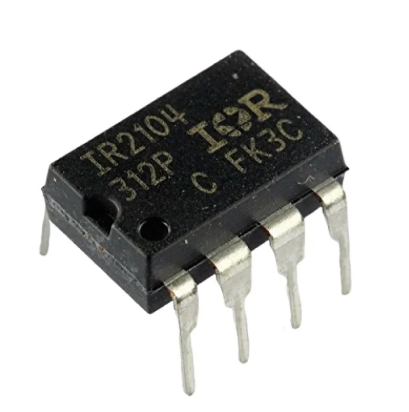

　　IR2104的工作温度范围通常为-40℃至+125℃，适合工业和汽车等苛刻环境使用。常见封装形式为8引脚双列直插（DIP-8）或小型表面贴装SOIC-8，便于在PCB设计中布局和散热。

　　6. 开关特性

　　该芯片的高低侧驱动器具有快速切换能力，支持最大频率可达500kHz以上的PWM控制。高侧驱动的浮动电压支持峰值600V，能够适应各种电源拓扑，如半桥、全桥和推挽式驱动电路。

　　IR2104的参数设计兼顾高压耐受、高速开关能力、逻辑兼容性以及保护功能，使其成为电机驱动、开关电源、逆变器等功率电子领域广泛应用的核心驱动芯片。

　　IR2104的工作原理

　　IR2104是一款高压半桥驱动器芯片，主要用于驱动功率MOSFET或IGBT，实现电力电子系统中的高效开关控制。其工作原理可以从高侧驱动、低侧驱动以及保护功能三个方面进行分析。

　　1. 高低侧驱动结构

　　IR2104内部包含高侧驱动器和低侧驱动器。低侧驱动器直接由VCC供电，驱动低侧MOSFET或IGBT的栅极，使其在地电位参考下导通或关断。而高侧驱动器采用浮动电源结构，电压由VB相对于VS浮动，能够在高电压开关节点上驱动上侧MOSFET或IGBT。通过这种半桥结构，高低侧交替导通，实现电压输出的高效切换和能量传递。

　　2. 输入逻辑控制

　　IR2104通过IN引脚接收PWM或逻辑信号，实现对半桥的控制。当输入为高电平时，芯片会同时驱动高低侧输出，实现所需的开关状态；当输入为低电平时，高低侧输出相应关闭。芯片内部逻辑保证高低侧MOSFET不会同时导通，从而避免电源短路和器件损坏。

　　3. 欠压锁定（UVLO）功能

　　IR2104内置高低侧欠压锁定保护。在VCC或VB电压低于设定阈值时，芯片会自动禁止高低侧输出，防止MOSFET/IGBT在供电不足的情况下误导通。这不仅保护了功率器件，也提高了系统的可靠性。UVLO功能在开机或供电波动时尤为重要。

　　4. 浮动驱动与快速响应

　　高侧驱动器的浮动电源由内部自举电路或外接电容提供，使得高侧MOSFET能够在高电压状态下迅速导通或关断。IR2104的输出驱动电流强劲，典型峰值可达±2A，使MOSFET/IGBT栅极快速充放电，从而实现高速开关，降低开关损耗和热量生成。

　　5. 应用中的工作过程

　　在实际应用中，如半桥DC-DC变换器或电机驱动电路，IR2104通过输入PWM信号控制高低侧MOSFET交替导通，从而在负载端产生所需电压或电流波形。芯片的快速响应和保护功能确保系统在高频和高压环境下稳定工作，同时简化了外部驱动电路设计。

　　IR2104通过高低侧驱动、浮动电源、高速响应和UVLO保护功能，实现对功率MOSFET或IGBT的安全、高效控制，是现代功率电子系统中不可或缺的驱动芯片。

　　IR2104的作用

　　IR2104是一款高压半桥驱动器芯片，其核心作用是为功率MOSFET或IGBT提供可靠、高效的栅极驱动，从而实现电力电子系统中能量的高效转换和控制。在现代电子设备中，功率开关器件本身无法直接承受高电压、高电流的快速开关信号，需要通过驱动器进行隔离、放大和保护，IR2104正是为此而设计的。

　　IR2104可以驱动高压MOSFET或IGBT，使其快速导通和关断。在电机控制、逆变器、开关电源等应用中，高速开关是实现PWM调制和能量转换的关键。IR2104的高低侧驱动器能够提供高达±2A的峰值驱动电流，使功率器件栅极迅速充放电，降低开关损耗，提高系统效率。同时，芯片的逻辑输入端与TTL/CMOS兼容，便于与微控制器或数字逻辑直接接口，实现精确控制。

　　IR2104能够在半桥或全桥拓扑中提供高低侧驱动协调，避免高低侧MOSFET同时导通造成的直通电流，从而保护电源和功率器件。它内置欠压锁定保护（UVLO）功能，当供电不足时自动禁止输出，防止电路异常工作，增强系统的可靠性和安全性。

　　IR2104在高压应用中也发挥着重要作用。其高侧浮动驱动器能够在高电压开关节点上稳定工作，允许上侧MOSFET承受高达600V的电压。这使其适用于工业级电机驱动、逆变器、UPS电源以及光伏和风能电源转换等场景。

　　IR2104的作用不仅是提供栅极驱动，还包括保护功率器件、提高开关效率和系统可靠性。在各种高频、高压功率电子应用中，IR2104简化了电路设计，提高了功率器件的使用寿命，是现代电力电子系统不可或缺的核心驱动元件。

　　IR2104的特点

　　IR2104是一款广泛应用于功率电子系统的高压半桥驱动器芯片，其设计特点决定了它在驱动MOSFET和IGBT中的高效性和可靠性。以下为其主要特点分析：

　　1. 高压浮动驱动能力

　　IR2104的高侧驱动器采用浮动供电设计，能够承受高达600V的漂移电压，这使得上侧MOSFET或IGBT能够在高电压开关节点上安全导通和关断，适用于半桥或全桥拓扑结构。浮动驱动技术有效解决了高压环境下驱动器供电问题，提高了电路的适用范围和可靠性。

　　2. 高低侧同步驱动

　　IR2104集成了高低侧驱动器，可同时控制半桥电路的上下开关元件。芯片内部逻辑确保高低侧MOSFET不会同时导通，从而避免直通电流，保护电源和功率器件安全。低侧驱动器直接由VCC供电，高侧驱动器通过浮动电源工作，实现半桥驱动的协调与高效控制。

　　3. 强驱动电流能力

　　IR2104输出端能够提供±2A的峰值驱动电流，使功率MOSFET或IGBT栅极快速充放电。这种高速驱动特性减少了开关时间和能量损耗，提高了开关效率，同时降低了器件发热，适合高频PWM控制应用。

　　4. 欠压锁定（UVLO）保护功能

　　芯片内置高低侧欠压锁定功能。当VCC或高侧浮动电源VB低于设定阈值时，IR2104会自动禁止输出驱动，防止功率器件在低电压条件下误导通。该功能增强了系统的可靠性，避免了因电源异常引发的器件损坏或系统故障。

　　5. 宽工作温度范围与封装

　　IR2104的工作温度范围为-40℃至+125℃，适合工业和汽车等苛刻环境。常见封装形式为DIP-8和SOIC-8，便于PCB布局和散热管理。芯片结构紧凑，易于集成在各种功率电子应用中。

　　6. 输入逻辑兼容性

　　芯片的输入端支持TTL和CMOS逻辑电平，便于与微控制器或其他逻辑电路接口，实现灵活的PWM控制或数字信号控制。同时，输入延迟短，响应速度快，适合高速开关电源和电机驱动应用。

　　IR2104以其高压浮动驱动、高低侧同步、强驱动能力、欠压保护和宽温特性等特点，在功率电子领域广泛应用，尤其适合开关电源、电机驱动、逆变器等高效率、高可靠性场景。

　　IR2104的应用

　　IR2104作为高压半桥驱动器芯片，因其高性能和可靠性，在多种功率电子领域得到了广泛应用。其主要应用场景集中在需要高速开关控制、高压MOSFET/IGBT驱动以及半桥或全桥拓扑的电路中。

　　1. 开关电源（SMPS）

　　在开关电源中，IR2104常用于驱动半桥或全桥拓扑的MOSFET，实现高效电能转换。通过PWM信号控制高低侧MOSFET交替导通，芯片能够快速响应，实现稳定的输出电压或电流。其强大的峰值驱动能力可确保MOSFET快速充放电，降低开关损耗，提高转换效率，同时UVLO功能可防止电源在异常电压下工作，提高系统安全性。

　　2. 电机驱动

　　IR2104在直流电机、无刷电机（BLDC）和步进电机驱动电路中应用广泛。通过控制半桥MOSFET或IGBT，芯片可以精确调节电机的转速和方向。在工业自动化、机器人和家用电器中，IR2104提供了稳定的高低侧驱动能力，使电机运行更加平稳、高效。

　　3. 逆变器与太阳能光伏系统

　　在逆变器和光伏系统中，IR2104可用于驱动半桥或全桥功率开关器件，实现直流转交流或直流升压转换。芯片的高压承受能力和高速开关特性，使得逆变器能够在高频率下工作，同时减少开关损耗，提高能量转换效率，满足新能源和储能系统对可靠性和效率的高要求。

　　4. 不间断电源（UPS）

　　在UPS系统中，IR2104用于半桥逆变器的MOSFET驱动，保证交流输出的稳定性。芯片能够快速响应输入信号变化，实现高效的能量转换，并在电源异常时通过UVLO保护功能防止器件损坏，提高系统的安全性和稳定性。

　　5. 其他高压功率电子应用

　　IR2104还可用于感应加热、电焊设备、电源调节模块等高压、高频控制场景。其浮动高侧驱动能力和强驱动电流特性，使芯片能够胜任各种复杂负载的控制需求，简化外部驱动电路设计，提高系统可靠性。

　　总体而言，IR2104凭借其高压承受能力、快速开关、高低侧同步控制及欠压保护功能，在工业、消费电子和新能源等领域广泛应用，是功率电子系统中不可或缺的核心驱动器件。

　　IR2104的型号及可替代型号

　　一、IR2104的详细型号

　　IR2104是一款高压半桥驱动器芯片，其系列型号主要根据封装类型、电压等级和功能略有差异。常见的IR2104系列型号及特点如下：

　　IR2104PBF

　　这是最常见的无铅封装版本（Pb-Free），通常采用SOIC-8表面贴装封装，适用于工业级电路板设计。其高侧浮动驱动电压可达600V，低侧驱动电压为10V至20V，支持高速PWM控制，工作温度范围为-40℃至+125℃。

　　IR2104S

　　S型通常指小型封装（如DIP-8）版本，适合通过孔插装板使用。其电气性能与SOIC版本基本一致，但便于在原型开发或手工焊接场景中使用。

　　IR2104STRPBF

　　这是IR2104的工业级版本，针对高可靠性应用进行了优化，具备更强的温度耐受能力和更严格的电气参数控制，适合工业自动化、电机驱动和逆变器等应用。

　　IR2104PBF-T

　　带有“ -T”标识的型号通常表示卷带包装版本，便于SMT贴片生产线自动化组装。其芯片性能与标准PBF版本一致，但在包装上更适合大批量生产。

　　总体来看，IR2104系列型号在核心电气特性上基本一致，主要区别在封装形式、耐温能力和包装方式，这些细微差别使得芯片能够适应不同的PCB设计和生产环境。

　　二、IR2104的可替代型号

　　在实际电路设计中，如果IR2104芯片缺货或需要更高性能需求，可以选择一些电气性能和功能相近的替代型号。常见的可替代型号包括：

　　IR2110/IR2113

　　IR2110和IR2113属于IR2104的升级或扩展系列，同样是高压半桥驱动器。它们支持更高的高侧漂移电压，通常可达600V至500V以上，并具备欠压锁定（UVLO）和交叉导通保护功能。在大多数半桥或全桥驱动应用中，IR2110/IR2113可以直接替代IR2104，但需要注意输入逻辑电平和封装的匹配。

　　TC4420/TC4429

　　这类驱动器虽然原本是高电流MOSFET驱动器，但在低压至中压半桥应用中，也可以用作IR2104的替代方案。它们同样提供±2A甚至更高的驱动电流，能够快速驱动功率MOSFET栅极，但高侧驱动功能需要借助外部浮动电源电路。

　　HIP2104

　　HIP2104与IR2104电气性能基本相同，同样支持高侧浮动驱动、低侧驱动以及UVLO保护。芯片输入逻辑兼容TTL/CMOS，可用于半桥电机驱动、电源开关等场景，是IR2104的直接替代型号。

　　MC33153/MC33152

　　这类芯片也是高低侧半桥驱动器，支持±1.5A至±2A的驱动能力，具备欠压保护和快速切换特性。它们可在电机控制、PWM逆变器及开关电源中替代IR2104，但在高电压应用中需确认最大漂移电压是否匹配。

　　FAN7390/IR2184

　　FAN7390和IR2184属于高压半桥驱动器系列，也可以在多数IR2104应用场景中替换。FAN7390提供高速驱动和欠压保护，IR2184则额外增强了抗噪声和高温可靠性，适合工业和汽车场景。

　　注意事项

　　在选择替代型号时，需要关注以下几点：

　　高侧漂移电压能力（VBS-VS）是否满足电路要求

　　驱动输出电流是否足够驱动目标MOSFET或IGBT

　　输入逻辑电平兼容性是否匹配现有控制器

　　封装类型和PCB布局是否适配

　　UVLO和保护功能是否一致，以保证系统可靠性

　　综上所述，IR2104系列包括PBF、S、STRPBF等多种型号，适用于不同封装和生产需求。在缺货或性能升级时，可选择IR2110、HIP2104、FAN7390、IR2184等兼容型号作为替代方案，同时需根据电压、电流和控制接口做相应调整。通过合理选型，能够保证电路设计的连续性和可靠性，同时满足功率电子系统对高效驱动和保护功能的需求。
