IR2104高低侧半桥驱动器的引脚功能深度解析与应用探讨

引言：IR2104 芯片概述及其在电源管理中的重要地位

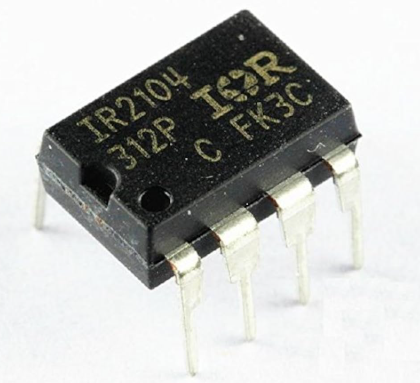

IR2104 是一款由 International Rectifier（现为 Infineon Technologies 的一部分）设计的高压、高速功率 MOSFET 和 IGBT 驱动器。它主要用于驱动半桥配置中的两个功率开关管，即一个高侧开关管（High-Side MOSFET/IGBT）和一个低侧开关管（Low-Side MOSFET/IGBT）。这种芯片在各种电源管理和电机控制应用中至关重要，例如开关模式电源（SMPS）、DC-DC 转换器、逆变器、UPS 系统以及各种 AC 和 DC 电机驱动器。其核心优势在于集成了高压电平转换功能，允许低压控制信号（如来自微控制器或 DSP 的信号）可靠地控制高压侧的功率开关。IR2104 的封装通常是 8 引脚 PDIP 或 SOIC 封装，体积小巧，易于集成。理解其各个引脚的功能是成功设计和调试基于半桥拓扑的电路的关键。芯片内部包含了欠压锁定（UVLO）、死区时间生成电路和独立的逻辑输入与驱动输出，这些特性共同确保了功率级开关的稳定和安全运行。尽管这颗芯片只有区区八个引脚，但每个引脚都承载着核心功能，它们共同构筑了芯片的高效和可靠性。本章将简要介绍 IR2104 的基本定位和其在现代电子系统中的重要性，为后续引脚的详细分析打下基础。

核心引脚功能详尽解读：VCC 与 COM 引脚

IR2104 的引脚功能可以清晰地分为几个核心组：电源、接地、控制输入、高侧驱动和低侧驱动。VCC（Logic and Low-Side Supply Voltage）和 COM（Common, or Ground）构成了芯片逻辑电路和低侧驱动部分的供电基础。

VCC（逻辑与低侧电源电压）引脚

VCC 引脚是 IR2104 芯片逻辑电路和低侧驱动器部分的电源输入端。这是芯片的低压侧供电，通常连接到一个相对较低的电压源，例如 +10V 到 +20V 之间，但在许多应用中，+12V 或 +15V 是最常见的选择。这个电压为芯片内部的数字逻辑电路（如欠压锁定电路、死区时间逻辑、输入缓冲器等）以及低侧 MOSFET/IGBT 的栅极驱动器提供能量。

关键功能和设计考量：

1. 供电范围与欠压锁定（UVLO）： IR2104 有一个内置的 UVLO 电路，它持续监测 VCC 上的电压。只有当 VCC 电压超过设定的开启阈值（VCCON，典型值可能在 9.5V 左右）时，芯片的驱动输出（HO 和 LO）才会被允许激活。一旦 VCC 跌至关闭阈值（VCCOFF，典型值可能在 9.0V 左右）以下，驱动输出将立即被强制关断（通常是低电平），以防止在供电电压不足时驱动功率开关管，因为电压不足会导致开关管工作在非饱和区，造成过大的功耗甚至损坏。设计时必须确保 VCC 电压源能提供足够的电流，以应对开关瞬态的高峰电流需求，同时要保证其电压稳定性。

2. 去耦电容： 为了处理驱动功率开关时栅极电容充放电产生的瞬态大电流（通常在纳秒级别），在 VCC 和 COM 引脚之间必须放置一个低 ESR（等效串联电阻） 的陶瓷旁路电容，其值通常在 0.1μF 到 1μF 之间，并尽可能靠近芯片引脚放置。这个电容是保证驱动器输出波形质量和防止芯片内部逻辑振荡的关键。此外，可能还需要一个更大的电解电容与旁路电容并联，用于更长时间的能量储备。

3. 电源纹波和噪声： VCC 上的电源噪声和纹波会直接影响驱动信号的质量和 UVLO 动作的稳定性。在噪声较大的环境中，可能需要串联一个小的电阻（如 1Ω 到 10Ω）与一个较大的电容（如 10μF）组成的 RC 滤波器来进一步去耦和滤波，但串联电阻会降低驱动能力，需要权衡。

COM（公共端或接地）引脚

COM 引脚是 IR2104 芯片低压侧的参考地，即信号地。芯片内部的逻辑电路和低侧驱动器的所有电压均以 COM 为参考点。

关键功能和设计考量：

1. 参考电位： COM 是 VCC 的返回路径，也是所有逻辑输入（IN、SD）和低侧输出（LO）的电压基准。在电路板布局中，COM 引脚必须连接到一个稳定、低阻抗的公共地平面（或星形接地的中心点），以确保准确的信号参考。

2. 噪声抑制： 由于驱动大电流功率开关管时会产生巨大的开关噪声（di/dt 和 dv/dt），如果 COM 与功率地线之间存在较大的杂散电感和电阻，这些噪声就可能耦合回芯片的逻辑电路，导致误动作，例如 LO 输出的振荡或 UVLO 误触发。因此，COM 与 VCC 旁路电容的连接路径必须尽可能短且粗。

3. 布局隔离： 在多层 PCB 设计中，通常建议将 IR2104 的信号地（COM）与功率开关管的功率地在单个点连接（单点接地原则），以避免大电流在信号地回路中产生电压降，从而提高系统的抗干扰能力。如果功率地线很长，这种单点接地尤为重要。

VCC 和 COM 总结： 这两个引脚是芯片工作的基石，它们的供电质量和布局直接决定了整个驱动电路的性能和可靠性。任何对这两个引脚的处理不当，都可能导致驱动波形失真、效率降低，甚至芯片或功率开关管的损坏。

逻辑输入与控制引脚：IN 与 SD

IR2104 的控制通过两个逻辑输入引脚实现：IN（Logic Input）和 SD（ShutDown）。这两个引脚都连接到芯片内部的逻辑处理电路，并负责接收来自外部控制器（如 MCU/DSP）的控制信号。

IN（逻辑输入）引脚

IN 引脚是 IR2104 的主控制信号输入端。这个信号决定了高侧和低侧驱动输出（HO 和 LO）的切换状态。IR2104 的内部逻辑确保 HO 和 LO 永远不会同时高电平，通过内置的死区时间（Dead Time） 逻辑来防止功率开关管发生直通（Shoot-Through） 现象。

工作原理和连接细节：

1. 输入电平兼容性： IN 引脚通常设计为与 3.3V 或 5V CMOS/TTL 逻辑电平兼容。这意味着它能直接接收来自大多数微控制器的数字输出信号。输入信号的阈值电压（VIH 和 VIL）远低于 VCC 电压，这正是逻辑电路的特性。例如，VIH 典型值可能在 3.0V，VIL 典型值可能在 1.0V 左右。

2. 输出与输入的关系：

• 当 IN 为高电平时，经过死区时间延迟后，HO 变为高电平，LO 变为低电平。这对应于高侧开关管导通，低侧开关管关断的状态。

• 当 IN 为低电平时，经过死区时间延迟后，HO 变为低电平，LO 变为高电平。这对应于高侧开关管关断，低侧开关管导通的状态。

3. 死区时间逻辑： IR2104 的一个重要特性是它内置了固定的死区时间（TD，通常在几百纳秒，例如 520ns 典型值）。这个死区时间确保了在 HO 和 LO 信号切换状态时，两个输出之间会有一段短暂的延时，这段时间内两个输出都处于低电平。例如，当 IN 从高电平变为低电平时，HO 会立即关断（TON 延迟），但 LO 不会立即导通，它会等待固定的死区时间 TD 结束后才导通。这个机制是保护半桥电路的关键，因为它避免了两个功率开关管在某一瞬间都导通，从而产生巨大的短路电流。

4. 接口电路： 虽然 IN 引脚可以直接连接到微控制器，但为了提高抗噪能力和保护 MCU 引脚，建议在 IN 引脚附近串联一个小的电阻（如 10Ω 到 100Ω），并在输入端放置一个小的旁路电容到 COM（如 10pF 到 100pF）。

SD（关断）引脚

SD 引脚是 IR2104 的外部使能或禁用（关断）控制端。它提供了一个独立于 IN 信号的机制，用于紧急停止驱动器输出或实现上电/下电的控制。

工作原理和连接细节：

1. 使能/关断逻辑：

• 当 SD 为低电平（使能）时，芯片正常工作，HO 和 LO 的输出受 IN 信号控制。这是正常运行状态。

• 当 SD 为高电平（关断）时，芯片的 HO 和 LO 输出都会被强制拉低（关断），无论 IN 信号处于何种状态。这种状态下，功率开关管都会被关断，从而保护负载和电源。

2. 连接配置：

• 在不需要关断功能的简单应用中，SD 引脚必须永久连接到 COM（低电平）以确保芯片持续工作。

• 在需要实现过流保护、过温保护或其他故障保护功能的系统中，SD 引脚可以连接到外部保护电路的输出。例如，一个过流比较器的输出可以在检测到故障时，将 SD 信号拉高，从而迅速关闭半桥。

3. 电平兼容性： 与 IN 引脚类似，SD 引脚也兼容 3.3V/5V 逻辑电平。在连接到保护电路时，需要确保保护电路的输出电压电平与 SD 引脚的逻辑输入兼容。

4. 响应时间： SD 引脚的关断响应速度通常非常快（几十纳秒），这对于故障保护至关重要。设计时应确保 SD 信号路径的电容和电感最小化，以最大限度地提高关断速度。

IN 和 SD 总结： 这两个引脚是 IR2104 的大脑。IN 负责正常的周期性开关控制，而 SD 负责异常情况下的安全管理。正确地利用 SD 引脚可以极大地提高整个系统的鲁棒性和可靠性。

低侧驱动输出与高侧浮动地：LO 与 VS 引脚

驱动半桥电路的核心在于精确地控制两个功率开关管，这需要两个独立的驱动信号：低侧驱动（LO） 和 高侧驱动（HO）。其中，低侧驱动器以系统地 COM 为参考，而高侧驱动器则需要一个“浮动”的参考点。

LO（低侧输出）引脚

LO 引脚是 IR2104 的低侧 MOSFET/IGBT 的栅极驱动信号输出端。它直接连接到低侧功率开关管的栅极 G2。

关键功能和设计考量：

1. 参考电位： LO 输出的电压波形是以 COM（公共地）为参考的。当 LO 为高电平时，其电压接近 VCC 电压，从而导通低侧开关管。当 LO 为低电平时，其电压接近 COM，从而关断低侧开关管。

2. 驱动能力： LO 驱动器设计具有高灌/拉电流能力（通常在几百毫安级别，例如 290mA 灌电流，600mA 拉电流），以快速地对功率开关管的栅极电容进行充放电。快速的充放电可以缩短开关时间，减少开关损耗。

3. 串联电阻（RG）： 在 LO 引脚和低侧开关管栅极 G2 之间通常需要串联一个栅极电阻（RG2）。这个电阻的作用至关重要：

• 限制开关速度： 通过调整 RG2 的大小，可以控制栅极电容的充放电速率，从而控制功率开关管的开通/关断速度（dv/dt）。降低开关速度可以减少电磁干扰（EMI），但会增加开关损耗。

• 抑制寄生振荡： 栅极电阻与栅极电容一起形成阻尼网络，可以有效抑制 LO 输出和栅极之间引线电感引起的高频寄生振荡。

4. 布线要求： LO 到 G2 的布线路径必须尽可能短且粗，以最小化引线电感，确保驱动信号的完整性和驱动电流的快速传输。任何额外的电感都会减慢开关速度并引入振荡。

5. 死区时间作用： LO 信号的波形受 IN 信号和内部死区时间逻辑的控制，确保在 HO 导通/关断的过渡期间，LO 保持关断状态，反之亦然。

VS（浮动地或高侧电源负端）引脚

VS 引脚是 IR2104 最独特和最核心的引脚之一，它是高侧驱动器的“浮动地” 或**“公共参考点”。它直接连接到半桥电路的输出节点**，即低侧开关管的漏极 D2（或集电极 C2）和高侧开关管的源极 S1（或发射极 E1）的连接点。

工作原理和设计考量：

1. 电平转换核心： IR2104 内部包含一个高压电平转换器，它使用 VS 作为其信号参考点，将低压侧的 IN 信号“抬升”到高侧。VS 的电位是动态变化的，它会在 COM（低侧开关管导通时）和母线电压 VBUS（高侧开关管导通时）之间快速切换。

2. 承受电压： VS 引脚必须能够承受极大的电压变化率（dv/dt），这正是半桥开关过程中发生的。IR2104 专为高 dv/dt 环境设计，但 PCB 布局必须确保其耐受电压能力（VOFFSET，可高达 600V 或 1200V，具体取决于型号）。

3. 高侧参考： 高侧驱动器内部的自举电容（Bootstrap Capacitor） 上的电压 VBS 是 HO 信号相对于 VS 的电压。即 VHO=VVS+VBS。因此，VS 是高侧栅极驱动电压的负参考点。

4. 布线要求： VS 引脚必须直接、短且粗地连接到半桥的输出节点（S1/D2 交叉点）。如果连接线过长或阻抗过大，当功率开关管快速切换时，线路上的杂散电感会导致 VS 引脚上产生巨大的负电压尖峰。如果这个负尖峰超过 IR2104 的最大负向 VS 电压容许值（通常是 −5V），芯片内部的体二极管或寄生晶体管可能会导通，导致芯片失效甚至损坏。这是设计中最容易出错，也最关键的一点。

5. 钳位保护： 在一些对 dv/dt 特别敏感的应用中，可能需要在 VS 和 COM 之间放置一个肖特基二极管或超快恢复二极管，用于钳位 VS 上的负向尖峰电压，但通常芯片内部已经有足够的保护机制。

LO 和 VS 总结： LO 是低侧驱动的可靠输出，而 VS 是实现高压侧驱动的技术核心。正确理解 VS 的浮动特性和其与功率半桥节点的关键连接，是确保 IR2104 正常工作和电路安全运行的基础。

高侧驱动输出与自举电路：HO 与 VB 引脚

高侧驱动是 IR2104 区别于简单低侧驱动器的关键功能。它需要一种特殊的供电机制来实现，这就是 自举电路（Bootstrap Circuit），它涉及 VB 和 HO 两个引脚。

HO（高侧输出）引脚

HO 引脚是 IR2104 的高侧 MOSFET/IGBT 的栅极驱动信号输出端。它直接连接到高侧功率开关管的栅极 G1。

关键功能和设计考量：

1. 驱动参考： HO 输出的电压波形是以 VS（浮动地）为参考的。当 HO 处于高电平时，其电压接近 VB 电压，从而导通高侧开关管。当 HO 处于低电平时，其电压接近 VS 电压，从而关断高侧开关管。

2. 驱动能力与 RG1： 与 LO 类似，HO 也具有高灌/拉电流能力。在 HO 引脚和高侧开关管栅极 G1 之间也需要串联一个栅极电阻（RG1），其作用和选取原则与 RG2 相同，用于控制开关速度和抑制振荡。

3. 逻辑关系： HO 的开关逻辑同样由 IN 信号和内部死区时间逻辑控制，确保与 LO 的互补和安全。

4. 布局重要性： HO 到 G1 的布线也必须尽可能短且粗，以确保驱动信号的完整性。

VB（自举电源电压）引脚

VB 引脚是 IR2104 高侧驱动器电路的电源输入端。这个电源电压不是固定不变的，它由外部的自举电容（CBOOT） 提供。

自举电路工作原理：

1. 充电阶段： 当低侧开关管导通时，半桥输出节点（VS 引脚）被拉到接近 COM 电位（即 VVS≈COM）。此时，外部的自举二极管（DBOOT）处于正向偏置状态。电流从 VCC 经过 DBOOT 流向 CBOOT，为 CBOOT 充电。此时，VVB≈VCC。

2. 供电阶段： 当高侧开关管导通时，半桥输出节点（VS 引脚）被拉到接近母线电压 VBUS。此时，自举二极管 DBOOT 处于反向偏置状态，断开 VCC 与 VB 的连接。此时，CBOOT 上存储的电荷为高侧驱动器供电。VB 上的电压为 VVB=VVS+VCBOOT，其中 VCBOOT 是 CBOOT 上的电压，通常接近 VCC。

3. 自举二极管（DBOOT）： 这是一个外部组件，通常选择超快恢复二极管（Ultrafast Recovery Diode）或肖特基二极管。它用于隔离 VCC 和 VB，并在低侧导通时快速为 CBOOT 充电。其反向耐压必须高于 VBUS，因为在高侧导通时它需要承受 VBUS−VCC 的反向电压。

4. 自举电容（CBOOT）： 这也是一个外部组件，它在高侧导通期间存储能量并为高侧驱动器供电。它的容量选择至关重要：

• 容量太小： CBOOT 上的电压会在高侧导通期间下降过快（电压“跌落”），可能导致 HO 驱动电压不足，高侧开关管进入非饱和区，功耗过大。

• 容量太大： CBOOT 充电时间过长，可能导致启动或高侧连续导通时的问题。

• 容量的选择通常基于高侧开关管的栅极电荷（QG）和高侧最大导通时间。通常在 0.1μF 到 10μF 之间，并推荐使用低 ESR 的陶瓷电容。

5. 设计限制： 自举电源的特性决定了 IR2104 不适合用于高侧开关管需要长时间连续导通的应用（例如，占空比接近 100% 的应用），因为 CBOOT 需要周期性地充电（即低侧开关管需要周期性地导通）。

HO 和 VB 总结： HO 和 VB 协同工作，利用自举技术解决了高侧驱动的浮动供电问题。VB 引脚是自举电容和二极管连接的节点，是高侧驱动能量的入口。对自举电路的正确设计和元件选择，是确保高侧驱动可靠性和稳定性的根本。

NC（未连接）引脚

IR2104 通常采用 8 引脚封装，其中一个引脚标为 NC（No Connection），即未连接引脚。

功能和设计考量：

1. 功能定义： NC 引脚在芯片内部没有连接任何电路。它不应该被连接到电路板上的任何信号、电源或地线。

2. 隔离与兼容性： 尽管它在当前设计中未被使用，但在某些封装或后续升级版本中，它可能被赋予新的功能。在布局时，最好保持 NC 引脚悬空，以确保与未来的兼容性，并防止任何潜在的噪声耦合。

3. 机械稳定性： 在 PCB 布局上，为了增加芯片的机械稳定性，NC 引脚下的焊盘可以保留，但不要与任何铜箔连接。

IR2104 的八个引脚（VCC, COM, IN, SD, LO, VS, HO, VB 和一个 NC）共同构成了一个高效、紧凑的高低侧半桥驱动解决方案。

• VCC/COM： 芯片低压侧逻辑和驱动电源。

• IN/SD： 外部控制输入和安全关断控制。

• LO/HO： 低侧和高侧栅极驱动输出。

• VS/VB： 高侧驱动器的浮动地和自举电源。

关键设计总结：

1. PCB 布局至上： 驱动器性能的百分之九十取决于 PCB 布局。必须确保 VCC/COM 之间的旁路电容、自举二极管/电容以及 VS 和半桥节点之间的连接尽可能短且紧凑。

2. 栅极电阻： 必须使用合适的栅极电阻 (RG1, RG2) 来平衡开关损耗和电磁干扰（EMI）。

3. VS 负尖峰： 严格将 VS 直接连接到半桥节点，并最小化引线电感，以防止 VS 上的负电压尖峰损坏芯片。

4. 死区时间： 虽然 IR2104 内置了固定的死区时间，但在高开关频率或使用速度较慢的功率器件时，可能需要外部电路来增加额外的死区时间，以确保安全，但 IR2104 自身已提供足够保护。

5. 自举限制： 认识到自举电源的限制，避免在需要高侧连续长久导通的应用中使用 IR2104。

通过对这八个引脚功能的深入理解和在实际应用中的精心设计，IR2104 可以成为构建高效、可靠半桥式功率变换电路的理想选择。

IR2104 性能参数与内部结构简述

为尽可能丰富内容，我们进一步探讨 IR2104 的一些关键性能参数和内部结构框图的抽象解读，这有助于更深层次地理解引脚背后的工作机制。

关键电特性参数剖析

对于每个引脚的功能，其背后的电特性参数是决定其性能的基石。

1. VCC/COM 相关参数：

• 欠压锁定（UVLO）阈值： VCCON（开启电压）和 VCCOFF（关闭电压）的精确值决定了芯片何时开始和停止驱动。它们的迟滞电压（VCCHYS=VCCON−VCCOFF）确保了芯片在临界电压附近不会频繁地开关，增加了系统的稳定性。

• 静态功耗： IQBS（静态电源电流，自举）和 IQCC（静态电源电流，低侧）决定了芯片在不切换时的能耗。在待机模式下，这个电流必须极低。

• 驱动电流： IO+（拉电流，导通）和 IO−（灌电流，关断）的峰值电流能力是衡量驱动器“力度”的关键指标，它直接影响栅极电容的充放电速度和开关时间。IR2104 的驱动电流不对称（例如灌电流大于拉电流）是常见的，这影响了开通和关断速度的相对快慢。

2. IN/SD 逻辑输入参数：

• 输入高/低电压： VIH 和 VIL（输入高/低电压阈值）确保了与外部微控制器的逻辑电平兼容性。这些阈值相对于 COM 引脚。

• 输入电流： IIN 和 ISD（输入电流）必须足够小，以不给外部控制器增加过大的负载，通常是微安级别的。

• 传播延迟： TON 和 TOFF（开通和关断传播延迟）是从 IN 信号变化到 HO/LO 信号实际变化之间的时间。这些延迟必须被准确知晓，以便在更复杂的系统中进行精确的时序控制。

3. HO/LO 驱动输出参数：

• 输出电压： VOH 和 VOL（输出高/低电压）决定了对 MOSFET 栅极施加的电压。HO 驱动的 VOH 相对于 VB，LO 驱动的 VOH 相对于 VCC。它们应与 MOSFET 的导通阈值和最大栅极电压相匹配。

• 上升/下降时间： Tr 和 Tf（输出上升/下降时间）是驱动波形质量的指标，反映了芯片驱动大电容负载的能力。

4. VS/VB 高压侧参数：

• 浮动电压范围： VOFFSET（VS 引脚的最高偏移电压）决定了 IR2104 能够安全工作的母线电压上限。

• 负向 VS 容忍度： VS,MIN（最小 VS 电压）是芯片可以承受的负电压尖峰的极限。如前所述，设计中必须避免 VS 超过此负向限制。

• 自举电容容量： CBOOT,MIN（最小自举电容）和 CBOOT,MAX（最大自举电容）给出了选择外部电容的指导范围。

IR2104 内部逻辑框图抽象与引脚映射

从功能框图来看，IR2104 的内部结构可以抽象为几个关键模块，这些模块直接连接到对应的引脚：

1. 低压电源与保护（VCC, COM）

• UVLO 模块： 持续监测 VCC，控制使能信号 ENL。当 VCC 满足要求时，ENL 信号为高，允许驱动器工作。

• 低侧稳压器： 为内部逻辑电路提供稳定的偏置电压。

2. 逻辑输入与死区（IN, SD）

• 输入缓冲器： 接收 IN 和 SD 信号，消除抖动，并转换为芯片内部的逻辑电平。

• SD 关断逻辑： 优先级最高的逻辑。SD 为高时，强制驱动信号 GH 和 GL 为低。

• 死区时间发生器： 这是核心功能之一。它接收处理后的 IN 信号，并生成两个互补的、带有固定非重叠时间（即死区时间）的内部驱动信号 GH 和 GL，确保 GH⋅GL=1。

• 电平转换器（Level Shifter）： GH 信号需要通过高压电平转换器被“抬升”到相对于 VS 的浮动电平。这是实现高侧驱动的关键。

3. 驱动输出级（LO, HO）

• 低侧驱动器： 一个推挽式的功率放大器，以 COM 为参考，接收 GL 信号，直接驱动 LO 引脚。

• 高侧驱动器： 另一个推挽式的功率放大器，但它以 VS 为参考，由自举电源（VB）供电，接收电平转换后的 GH 信号，驱动 HO 引脚。

4. 自举与浮动（VS, VB）

• 浮动地（VS）： 作为高侧驱动器和电平转换器的参考点，其电位跟随半桥输出节点变化。

• 自举二极管（内置）： 芯片内部通常集成了自举二极管，连接 VCC 和 VB，用于 CBOOT 的充电。VB 引脚是自举电源的输入，直接连到 CBOOT 的正端。

通过这种抽象，我们看到每个引脚都与内部的特定功能模块相连接，共同完成安全、互补、高压侧浮动的驱动任务。
