LM336的分类

　　LM336是一种通用型精密电压基准芯片，但根据不同的精度等级、温度特性以及封装形式，它可以分为若干种类型，以满足不同电路设计的需求。一般来说，LM336的分类主要体现在精度等级、温度系数和封装形式三个方面。

　　1. 按精度等级分类

　　LM336芯片的精度等级通常用百分比表示，代表输出电压与标称电压的最大偏差。常见的精度等级包括：

　　LM336Z-1.2：这是基础型号，典型精度为±1%，适用于一般电路参考电压需求。

　　LM336-2.5：精度可达±0.5%，主要用于需要较高电压参考精度的应用，如高精度测量仪器。

　　LM336A/LM336B：其中A级精度通常为±1%，B级精度可达到±0.5%，用户可根据精密度要求选择合适型号。

　　2. 按温度特性分类

　　LM336的温度特性也是设计中重要的考虑因素。温度系数表示芯片输出电压随温度变化的程度。根据不同应用环境，LM336有以下分类：

　　标准型：温度系数约为1mV/°C，适用于一般环境温度下的电路。

　　低温漂型（Low Drift）：温度系数低至0.1mV/°C，可在温度变化较大的环境下保持稳定电压，适合精密仪器和高可靠性应用。

　　3. 按封装形式分类

　　LM336芯片为了适应不同电路板设计需求，提供了多种封装形式：

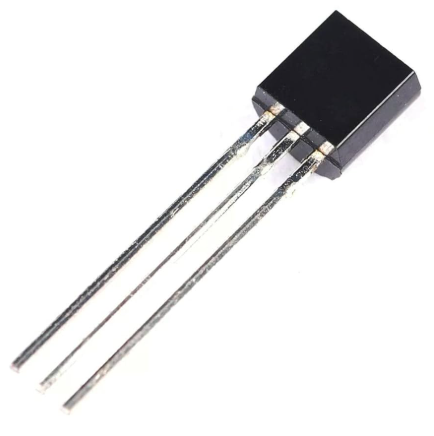

　　TO-92封装：最常见的三端直插封装，适合手工焊接和通用电路应用。

　　SOT-23封装：小型表面贴装封装，适合高密度PCB设计及便携式设备。

　　其他表面贴装封装：部分厂家还提供更小型的贴片封装，便于移动设备和微型电路的设计。

　　4. 按输出电压可调性分类

　　虽然LM336芯片通常提供固定电压参考，但通过外接微调电阻，还可以实现可调电压输出型，适合特殊电压需求的电路设计。用户可通过调节外接电阻精确控制输出电压，从而实现更高精度的参考电压源。

　　LM336的分类非常灵活，设计者可以根据精度要求、工作环境温度以及电路封装形式选择合适的型号，从而在不同应用场景中获得稳定、可靠的电压参考。

　　LM336的工作原理

　　LM336是一种精密电压基准芯片，其核心功能是提供稳定的参考电压，以保证电路中其他元件的正常工作。其工作原理主要依赖于内部温度补偿的齐纳二极管结构和输出缓冲放大器，使其在电源电压波动或环境温度变化的情况下仍能保持恒定输出电压。

　　在LM336内部，主要由三个部分组成：电压参考源、温度补偿电路和输出缓冲器。电压参考源通常采用齐纳二极管或类似结构，能够在正向或反向偏置条件下产生稳定的基准电压。然而，由于齐纳二极管自身随温度变化会产生电压漂移，LM336在其内部集成了温度补偿电路，通过与半导体器件的温度特性相结合，抵消温度对输出电压的影响，从而实现低温漂。

　　当LM336接通电源时，输入电流经过芯片内部的限流电阻，使电压参考源正常工作，产生稳定的电压信号。输出缓冲器会将参考电压进行放大和隔离，使其能够驱动外部电路而不会因负载变化而引起电压波动。典型工作电流在400μA左右，但芯片可以在一定范围内接受更高的电流而保持稳定输出。

　　LM336的输出端可以通过外接电阻进行微调，从而略微改变输出电压，以满足不同精度要求的应用。调整电阻改变了参考电压的分压比，使得输出电压可在标称值附近进行精确调节。

　　LM336的稳定性还来源于其低噪声特性和宽工作电压范围。芯片通常可以在1V到40V之间正常工作，不受电源电压轻微波动的影响。同时，内部设计保证了输出电压的低噪声，使其非常适合用于高精度模拟电路、数据采集系统和测量仪器等场景。

　　LM336通过齐纳二极管参考源、温度补偿电路和输出缓冲器的协同工作，实现了电压的高精度、低温漂和低噪声输出，是精密模拟电路中不可或缺的电压参考器件。

　　LM336的作用

　　LM336是一种精密电压基准芯片，其主要作用是在电子电路中提供稳定、可靠的参考电压。参考电压是许多模拟和数字电路正常工作的基础，它直接影响电路的精度和性能，因此LM336在各类精密应用中发挥着关键作用。

　　LM336常用于精密模拟电路中，提供稳定的电压参考源。无论是运算放大器的比较电路、积分电路还是信号调理电路，都需要一个稳定的参考电压来保证输出信号的准确性。例如，在电压比较器电路中，LM336可作为设定比较阈值的电压源，从而实现精确的电平检测。

　　LM336在数据采集和测量系统中也起着核心作用。模数转换器（ADC）和数模转换器（DAC）都依赖高精度的参考电压来保证采样和输出的准确性。LM336提供的低噪声、低温漂电压，能够确保ADC和DAC在不同温度和电源条件下依然保持高精度，从而提高整个系统的测量可靠性。

　　LM336还用于电源稳压和偏置电路。在需要稳定工作电流或电压的电路中，LM336提供参考电压，驱动误差放大器或控制元件，从而实现电源输出的精确调节。例如，在可调稳压电源或恒流源设计中，LM336可以作为基准电压源，使输出电压或电流稳定且可控。

　　LM336的可调输出特性使其能够根据不同电路需求进行微调，进一步提高了电路的灵活性和精度。芯片低功耗和宽工作电压范围的特性，使其适用于便携式设备、仪器仪表以及对功耗敏感的应用场景。

　　LM336的作用不仅是提供一个固定电压参考，更是在提高电路精度、稳定性和可靠性方面发挥重要作用，是精密模拟电路、数据采集系统以及稳压和偏置电路中不可或缺的核心元件。

　　LM336的特点

　　LM336作为一种精密电压基准芯片，具有多项显著特点，使其在精密电子电路中得到广泛应用。这些特点主要体现在稳定性、精度、低功耗以及使用灵活性等方面。

　　高精度和低温漂是LM336最重要的特点之一。芯片内部集成了温度补偿电路，能够有效抑制温度变化对输出电压的影响。典型的温度系数仅为1mV/°C甚至更低，使得芯片在-40℃至+125℃的工作温度范围内仍能提供稳定的参考电压。这一特性使其非常适合用于精密测量、模拟信号调理及数据采集系统。

　　LM336具有低噪声输出特性。芯片内部设计优化了噪声性能，输出电压波动小，噪声干扰低，从而保证了信号处理电路的精度。这一点对于高精度ADC（模数转换器）或DAC（数模转换器）系统尤为关键，因为参考电压的稳定性直接影响数据转换的准确性。

　　LM336具有宽电源工作范围和低功耗特性。芯片可以在1V至40V的电压范围内正常工作，同时工作电流仅为400μA左右，极大地降低了系统的功耗。这使得LM336非常适合用于便携式电子设备及对功耗敏感的应用环境。

　　LM336还具备可调输出电压的灵活性。通过在输出端外接微调电阻，用户可以对输出电压进行精确调节，以满足不同电路的需求。这种特性使得LM336不仅适用于标准参考电压场合，也可用于特殊定制的精密电压源设计。

　　LM336的封装多样化也是其显著特点之一。常见的封装形式包括TO-92、SOT-23等，既适合通用直插焊接，也适合高密度表面贴装电路，从而满足不同设计场景的需求。

　　LM336凭借高精度、低温漂、低噪声、低功耗及可调输出等特点，成为精密模拟电路、测量仪器及便携式设备中常用的可靠电压参考源，广泛应用于各种高精度电子设计中。

　　LM336的应用

　　LM336是一种高精度、低噪声、低温漂的电压参考芯片，因此在电子电路中具有广泛的应用，尤其是在需要稳定电压参考的精密模拟和测量系统中。其应用范围涵盖工业、科研和消费电子等多个领域。

　　LM336广泛应用于精密模拟电路。在运算放大器电路、比较器电路和积分电路中，稳定的参考电压是保证信号准确性的关键。LM336能够提供恒定的电压基准，使运算放大器在各种电源和温度变化条件下仍能保持输出精度，确保模拟信号处理的可靠性。

　　在数据采集系统和测量仪器中，LM336的作用尤为重要。模数转换器（ADC）和数模转换器（DAC）都依赖高精度的参考电压来保证采样和输出的准确性。LM336的低温漂和低噪声特性，可以有效提高测量系统的精度和稳定性。例如，在多通道数据采集系统中，使用LM336作为统一的参考电压源，可确保各通道数据的一致性和可比性。

　　LM336在稳压电源和偏置电路中也有重要应用。通过为误差放大器或稳压控制电路提供精密参考电压，LM336可以实现输出电压或电流的稳定控制。例如，在可调稳压电源、恒流源及激光驱动电路中，LM336作为基准电压源，能够保证电源输出稳定且可调。

　　LM336还可用于便携式设备和低功耗系统。由于其典型工作电流仅为400μA，同时支持宽电压范围（1V至40V），非常适合对功耗敏感的便携仪器、电池供电设备以及智能传感器系统。

　　LM336还在精密温度补偿电路、信号调理模块及自动化控制系统中得到应用，其高稳定性和可调输出特性，使其能够满足各种工业、科研和消费电子的特殊需求。

　　LM336以其高精度、低噪声、低温漂和低功耗等优势，在精密模拟电路、数据采集系统、稳压电源、便携设备及工业控制系统中发挥着不可替代的作用，成为电子设计中常用的电压参考元件。

　　LM336如何选型

　　在进行电子电路设计时，选择合适的LM336型号至关重要，因为不同型号在精度、温度特性、封装形式及应用环境上存在差异。正确的选型能够确保电路在不同电源和温度条件下保持稳定，满足精密电路对参考电压的要求。LM336选型主要从以下几个方面考虑：精度等级、温度特性、封装形式、电压范围和可调性。

　　1. 精度等级的选择

　　LM336芯片提供多种精度等级，不同精度等级直接影响电路的参考电压稳定性。常见型号包括：

　　LM336Z-1.2：基础型号，典型精度为±1%。适用于一般精度要求的电路，如基础模拟电路或非关键测量系统。

　　LM336A-1.2：A级精度，精度约为±1%。适用于对参考电压精度有一定要求的中等精密应用，如中档测量仪器和普通稳压电源。

　　LM336B-1.2：B级精度，精度可达±0.5%，适合高精度测量和高稳定性电路，如精密数据采集系统、工业自动化控制等。

　　通过精度等级选择，可以在成本和性能之间找到平衡。例如，对于精密ADC参考电压应用，推荐使用LM336B-1.2；而对于一般电压基准需求，LM336Z-1.2即可满足要求。

　　2. 温度特性的选择

　　LM336的温度系数是影响其性能的重要因素。标准LM336芯片温度系数约为1mV/°C，而低温漂型号可低至0.1mV/°C。在环境温度变化较大的应用中，应优先选择低温漂型号以保证输出电压稳定。例如，工业环境中的高精度测量设备可以选择LM336B-1.2低温漂型号。对于室温下使用或温度变化不大的应用，普通型号即可满足需求。

　　3. 封装形式的选择

　　LM336提供多种封装形式，适应不同电路板布局和生产工艺：

　　TO-92封装：常见的三端直插封装，适合通用电路和手工焊接。型号如LM336Z-1.2 TO-92。

　　SOT-23封装：小型表面贴装封装，适合高密度PCB设计及便携式设备。型号如LM336Z-1.2 SOT-23。

　　根据电路板空间、生产工艺及设计需求选择封装形式，可以提高设计灵活性和生产效率。

　　4. 电压范围与可调性

　　LM336芯片的标称输出电压为-1.2V，但通过外接微调电阻，可实现微调输出电压。对于需要精确定制参考电压的电路，可选择支持可调输出的LM336型号。例如，LM336B-1.2 可调型，可以通过调整外部电阻将输出电压在一定范围内微调，以满足特殊应用需求。

　　5. 应用环境及电源条件

　　在高湿、高温或低功耗便携设备中，需要考虑LM336的工作电流、功耗以及耐温范围。典型工作电流为400μA，但芯片可在宽范围内工作（1V至40V输入）。对于低功耗便携式设备，选择低功耗型号或尽量减少工作电流，可以延长电池寿命。

　　6. 综合选型示例

　　精密测量仪器：推荐LM336B-1.2 TO-92或SOT-23，精度±0.5%，低温漂，支持微调输出。

　　工业自动化控制：推荐LM336B-1.2低温漂型号，确保在-40℃至+125℃环境下仍能稳定工作。

　　便携式设备或低功耗系统：推荐LM336Z-1.2 SOT-23，低功耗，适合小型PCB和电池供电设计。

　　一般模拟参考电路：选择LM336Z-1.2 TO-92即可满足基础参考电压需求，成本低且使用方便。

　　LM336选型需要综合考虑精度、温度特性、封装形式、电压可调性和应用环境等因素。在精密测量、工业控制和低功耗便携设备中，选择合适型号（如LM336B-1.2、LM336A-1.2或LM336Z-1.2）能够保证电路性能稳定，同时兼顾成本和可操作性。合理的选型能够充分发挥LM336在电路中的高精度、低温漂和低噪声优势，使其成为高可靠性电路设计中的核心参考电压元件。
