IRF3710的分类

　　IRF3710作为一款高性能功率MOSFET，其分类主要可以从多个角度进行，包括沟道类型、封装形式、工作电压等级、导通电阻及应用场景等。了解这些分类有助于在电路设计中选择最合适的型号。

　　按沟道类型分类

　　IRF3710属于N沟道增强型MOSFET，这意味着它在栅极电压为正时导通，主要用于低端开关或者电源转换电路中。与P沟道MOSFET相比，N沟道MOSFET的电子迁移率更高，因此在同等条件下导通电阻更低，开关速度更快。市面上IRF系列中，也存在一些类似型号的P沟道MOSFET，用于高端开关应用，但IRF3710专注于N沟道。

　　按封装形式分类

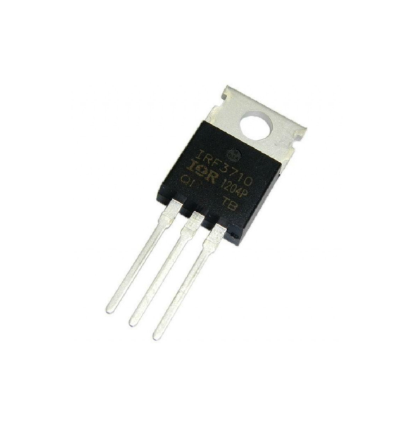

　　IRF3710主要封装形式为TO-220和TO-220AB，适合中高功率应用。TO-220封装方便焊接与安装，同时能够通过散热片实现高效散热，适合功率转换器和电机驱动等大电流场景。少量封装为D2PAK（表面贴装封装），适用于自动化生产及紧凑型电路设计，但散热性能相对TO-220稍弱。

　　按工作电压等级分类

　　IRF3710的漏极-源极电压（Vds）额定值为100V，适合大多数直流电源、逆变器及高功率LED驱动电路。这类MOSFET一般用于中高压场景，低于200V的直流系统中可以安全工作。若在更高电压场景，需要选择IRF系列中电压等级更高的型号。

　　按导通电阻分类

　　IRF3710的典型导通电阻（Rds(on)）约为13毫欧，在同类MOSFET中属于低阻值类别。根据实际应用，IRF3710可与其他低Rds(on)型号区分开，如更高电流场景可选择Rds(on)更低的型号以降低功耗和发热。

　　按应用场景分类

　　IRF3710广泛应用于开关电源、电机驱动、功率放大器及高功率LED驱动等场景。根据具体电路需求，也可以分为通用型功率MOSFET和高频开关型MOSFET。通用型适合低频电源转换，而高频型则适用于脉宽调制（PWM）控制和高效率DC-DC转换器。

　　IRF3710的分类多样化，从沟道类型、封装形式、电压等级到导通电阻及应用场景，都为工程师在设计中提供了选择参考，使其能够在不同功率和开关要求的电路中发挥最佳性能。

　　IRF3710的工作原理

　　IRF3710是一种N沟道增强型功率MOSFET，其核心工作原理基于场效应控制电流的开关特性。MOSFET通过栅极电压调控漏极与源极之间的导通状态，实现高效的电子开关控制。对于IRF3710，当栅极相对于源极施加一定正电压时，MOSFET内部会形成一条导电通道，使漏极电流可以流过源极，从而完成能量传输。

　　具体来说，IRF3710的内部结构包括源极、漏极、栅极和体区。栅极与体区之间通过氧化层隔离，形成电容式结构。这种结构使得栅极几乎不消耗静态电流，但能够通过电压改变沟道中电子浓度。当栅极电压高于阈值电压（Vgs(th)，通常约为2~4V）时，源极与漏极之间的N型半导体沟道导通，漏极电流随栅极电压进一步增加而增大。当栅压低于阈值电压时，沟道关闭，漏极电流几乎为零，实现断路功能。

　　IRF3710的导通特性表现为低导通电阻（Rds(on)），在大电流通过时可以保持低功耗和低发热。这是因为N沟道MOSFET电子迁移率高，导电能力强。当用于开关电源或PWM控制电路时，IRF3710能够快速从导通状态切换到截止状态，实现高效率的电能转换。

　　IRF3710还具有寄生二极管结构，这一特性在负载回路中提供续流路径，使其在电机驱动或感性负载场合中能够承受反向电流，保护电路安全。通过调节栅极驱动信号的电压幅度和上升/下降时间，可以精确控制MOSFET的开关速度和功率损耗，从而在高频开关应用中实现优异性能。

　　IRF3710的工作原理是通过栅极电压控制沟道导通，从而控制漏极电流的流动。其低导通电阻、高开关速度和耐高电流能力，使其成为电源管理、电机控制及高功率开关电路中不可或缺的核心器件。

　　IRF3710的作用

　　IRF3710作为一款高性能N沟道功率MOSFET，其主要作用是在电路中实现高效的电流开关控制和功率管理。它能够通过栅极电压精确控制漏极与源极之间的导通状态，从而在电源转换、负载驱动和高功率开关应用中发挥核心作用。

　　在电源管理电路中，IRF3710常用于直流-直流转换器、开关电源（SMPS）和电压稳压模块。通过快速切换导通与截止状态，它能够高效地将输入电压转换为所需输出电压，同时降低开关损耗和热量产生。相比传统晶体管，IRF3710的低导通电阻（Rds(on)）使电流通过时能量损耗极小，从而提高整体系统效率。

　　在电机驱动领域，IRF3710的作用尤为重要。它可以作为H桥电路或半桥驱动器的关键开关器件，通过控制PWM（脉宽调制）信号实现对直流电机或步进电机的精确速度和转矩调节。同时，其内置寄生二极管能够为感性负载提供反向续流路径，保护电路免受反向电流冲击。

　　在高功率LED驱动和功率放大应用中，IRF3710同样起到开关和功率控制作用。它能够快速响应控制信号，精确调节流经LED或负载的电流，实现高亮度且稳定的照明效果或信号放大功能。

　　IRF3710还常用于保护和电流控制电路中，例如在过流保护、短路保护及功率限流电路中，利用其快速导通和截止特性，实现对系统负载电流的精确控制，避免器件或电路损坏。

　　IRF3710的核心作用是通过栅极控制漏极电流，实现高效率、高速、高功率的电子开关控制。无论是在开关电源、电机驱动，还是高功率LED和保护电路中，它都能提供稳定可靠的开关性能，是现代功率电子设计中不可或缺的器件。

　　IRF3710的特点

　　IRF3710是一款性能优异的N沟道增强型功率MOSFET，其独特的电气特性和结构设计，使其在高功率开关和电源管理领域中具有明显优势。IRF3710具有**低导通电阻（Rds(on)）**的特点，典型值约为13毫欧，这意味着在高电流通过时，器件的功耗和发热量较低，从而提高了系统的整体效率和可靠性。低导通电阻也有助于降低电源转换过程中的能量损失，使其在大电流应用中表现出色。

　　IRF3710具有高电流承载能力。其最大连续漏极电流可达57A，瞬态脉冲电流更高，这使其能够在电机驱动、开关电源和功率放大等场合处理大功率负载而不易损坏。同时，它的漏极-源极耐压可达100V，能够在中高压直流电路中稳定工作，适应多种应用场景。

　　IRF3710具备高速开关特性。MOSFET结构允许器件在微秒甚至纳秒级响应控制信号，从而实现高频开关操作。这一特点非常适合PWM调制、电源转换器和高频逆变器等应用，能够显著提高开关效率和系统性能。

　　IRF3710还内置寄生体二极管，在负载电流方向反转时提供续流通路，保护器件及电路免受反向电流损害。这一特性在驱动感性负载（如电机或继电器）时尤为重要，能够保证系统的稳定性和安全性。

　　IRF3710的封装形式通常为TO-220或TO-220AB，便于安装和散热，同时支持外接散热片以提升热管理能力。这种封装设计使其在高功率应用中更为可靠。

　　IRF3710的主要特点包括低导通电阻、高电流承载能力、高速开关、耐高压以及寄生二极管保护，并且具备良好的封装和散热性能。这些特点使其成为开关电源、电机驱动、高功率LED驱动及各类功率电子应用中不可或缺的器件。

　　IRF3710的应用

　　IRF3710作为一款高性能N沟道功率MOSFET，因其低导通电阻、高电流承载能力和高速开关特性，在多种功率电子和电气控制领域有着广泛应用。在**开关电源（SMPS）**中，IRF3710被用作主开关管，通过高速导通和截止控制输入电压，实现稳定高效的电压转换。它能够显著降低开关损耗，提升电源转换效率，尤其适合中高功率直流电源和工业电源模块的设计。

　　在直流电机驱动和步进电机控制方面，IRF3710通常用于H桥或半桥电路中，通过PWM信号精确调节电机的速度和转矩。其低导通电阻和大电流承载能力使电机在高负载下依然能够平稳运行，同时内置寄生二极管提供反向续流通路，保证驱动电路在感性负载工作时的安全性。

　　在高功率LED驱动和照明系统中，IRF3710可用于恒流驱动电路，精确控制LED电流，实现高亮度且稳定的照明效果。由于其高速开关特性，IRF3710能够支持PWM调光，提升照明系统的能效和可靠性。

　　IRF3710还应用于功率放大器、逆变器、UPS系统和储能装置等场景。在这些应用中，它通过控制大电流和高功率负载，实现高效能量传输和开关控制。例如在逆变器中，IRF3710可快速切换直流电流到交流输出，保证输出波形稳定。

　　在保护电路和电流控制电路中，IRF3710也有重要作用。通过其快速导通和截止能力，它可用于过流保护、短路保护和功率限流电路，防止器件和系统因过载而损坏。

　　IRF3710凭借其高效率、高功率处理能力和稳定性，在开关电源、电机驱动、高功率LED驱动、逆变器及保护电路等多种功率电子应用中都发挥着核心作用，是现代功率电子设计中不可或缺的关键器件。

　　IRF3710如何选型

　　在电路设计中，选择合适的功率MOSFET对于系统性能、可靠性以及效率至关重要。IRF3710作为一款高性能N沟道增强型MOSFET，其选型需综合考虑电压、电流、导通电阻、开关频率、封装形式及应用环境等多个因素，以确保器件能够满足实际设计需求。

　　工作电压（Vds）是选型的重要依据。IRF3710的漏极-源极额定电压为100V，这意味着它能够在最高100V的直流电压下安全工作。设计时，需要考虑电路的最大工作电压及瞬态过压裕量，一般推荐在额定电压的70%-80%以内使用，以确保稳定性。例如，对于48V直流输入电源应用，IRF3710能够提供足够的安全裕量，避免击穿风险。

　　漏极电流（Id）是评估功率承载能力的重要指标。IRF3710的最大连续漏极电流为57A，脉冲电流可达230A。在高电流负载或瞬态脉冲场合，需计算实际电路中的电流峰值，并留有一定裕量。例如，在电机驱动或功率放大电路中，如果预计负载电流为30A，IRF3710能够安全工作，但若电流可能达到60A，则应考虑并联多个MOSFET或选用更高电流等级型号，如IRF3205（Rds(on)更低，Id更高）。

　　导通电阻（Rds(on)）对功耗和散热影响巨大。IRF3710的典型导通电阻为13毫欧，导通时功耗较低，有利于高效能量传输和降低发热。对于高频开关或大电流应用，低Rds(on)能够显著减少功耗，提高系统效率。若设计对效率要求更高，也可考虑IRF系列中Rds(on)更低的型号，如IRF3205（8毫欧）或IRF540N（44毫欧，电流适中），根据电流和散热条件综合选择。

　　栅极驱动电压（Vgs）需与驱动电路匹配。IRF3710典型栅极电压为10V，高于此电压导通性能最佳。若使用3.3V或5V逻辑电平驱动，导通可能不完全，需要选择逻辑电平MOSFET，如IRL3710（低Vgs逻辑驱动型），以确保栅极信号能够充分导通MOSFET。

　　开关频率与总寄生参数也是选型关键。IRF3710具有较低的栅极电荷量和快速开关特性，适合中高频PWM开关应用。设计高频电源转换器或电机驱动时，需关注MOSFET的开关损耗、栅极驱动能力以及二极管续流特性。若开关频率过高，可考虑具有更低输入电容和更快切换速度的型号，如IRFZ44N或IRLZ44N。

　　封装形式与散热能力也是设计考虑的重要因素。IRF3710常用TO-220封装，适合通过散热片或PCB散热处理高功率应用。在空间有限或表面贴装场合，可选择D2PAK或TO-263封装型号，如IRF3710TR（D2PAK带卷带形式），以便于自动化贴片生产。

　　还需考虑应用环境的温度、工作周期及可靠性要求。IRF3710适合工业级温度范围（-55℃至+175℃），在高温环境下需要配合良好散热设计；在高湿、高振动等特殊环境下，也需评估其耐受能力，并做好保护措施。

　　在实际选型中，IRF3710有多个详细型号及版本可供选择：

　　IRF3710PBF：无铅环保版本（Pb-Free），符合RoHS标准，适合环保设计要求。

　　IRF3710TRPBF：带卷带包装（Tape & Reel）无铅版本，适合自动化贴片生产。

　　IRF3710-7：针对高可靠性和耐压优化版本，适合工业电源或电机驱动应用。

　　IRF3710的选型需要综合考虑电压、电流、导通电阻、栅极驱动电压、开关频率、封装及应用环境等因素，同时参考详细型号，如IRF3710PBF、IRF3710TRPBF等，以确保在目标电路中实现最佳性能和可靠性。通过合理选型，IRF3710能够在开关电源、电机驱动、高功率LED驱动以及保护电路等多种场景中提供稳定、高效的功率控制能力。
